1.本实用新型涉及建筑装饰工具技术领域，具体涉及可调式涂料刷。


背景技术：

2.涂料是建筑装饰领域常用的一种材料，用于涂布于物体表面一定条件下形成一层薄膜，主要起到保护和装饰作用，液体涂料在涂料中占有较大比重，往往需要用到涂料刷进行涂刷。但是，很多施工面并不是平面，如在圆柱体或者夹角处，呈外凸或内凹的弧面，而市面上的涂料刷多为平板刷，平板刷毛与外凸面不能完全接触，不但造成刷涂厚度不均，而且平板刷边缘刷毛的涂料极易因与刷涂面无法接触而滴落；而内凹面中心处也常因难以触及刷毛而造成刷涂不到或涂料厚度过薄。


技术实现要素：

3.本实用新型要解决的技术问题是，提出一种可调式涂料刷，适用于外凸或内凹等弧面的涂料刷涂，且可随弧度大小进行调整，结构简单，使用灵活方便。
4.本实用新型所述的可调式涂料刷，包括弹性板，弹性板为韧性材料，优选竹子和玻璃钢，弹性板上设有刷毛，弹性板两端分别固定于两个调节柄上，两个调节柄通过主转轴交叉连接，主转轴连接有刷柄，调节柄和刷柄分别绕主转轴相对转动；调节柄上与弹性板连接处和主转轴之间的部分铰接有调整杆，调整杆通过螺栓交叉连接，调整杆以螺栓作为轴相对转动；刷柄上设有调节滑道，调节滑道贯通刷柄并沿刷柄轴线延伸形成条形开孔，螺栓贯穿调节滑道且沿滑道上下移动，螺栓穿过调节滑道后螺纹连接锁紧螺母，螺栓的螺帽和锁紧螺母的径向宽度均大于调节滑道宽度。
5.优选的，螺栓的螺帽上设有手柄，便于配合锁紧螺母进行相对旋转。
6.优选的，锁紧螺母上设有手持部，便于松开和旋紧锁紧螺帽。
7.优选的，刷柄上设有花纹，增加与手部摩擦力，手持更方便省力。
8.优选的，弹性板两端与调节柄为可拆卸地连接，当刷毛损耗至不能使用时便于更换。-。
9.与现有技术相比，本实用新型的有益效果是：适用于外凸或内凹等弧面的涂料刷涂，且可随弧度大小进行调整，结构简单，使用灵活方便。
附图说明

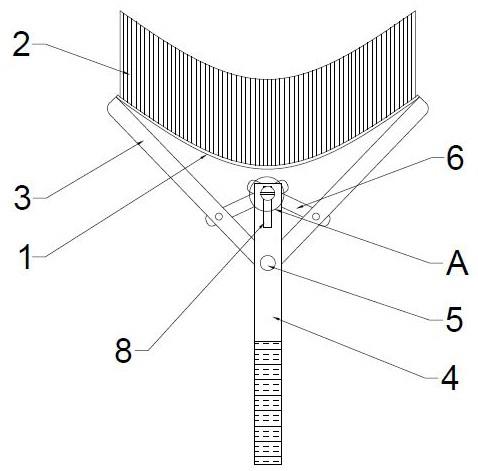

10.图1、本实用新型正面结构示意图；
11.图2、本实用新型反面结构示意图；
12.图3、本实用新型另一工作状态结构示意图；
13.图4、图1中a部分的放大结构示意图；
14.图5、图2中b部分的放大结构示意图；
15.图中：1、弹性板；2、刷毛；3、调节柄；4、刷柄；5、主转轴；6、调整杆；7、螺栓；8、调节
滑道；9、锁紧螺母；10、手柄；11、手持部。
具体实施方式
16.下面将结合附图，对本实用新型进行清楚、完整地描述。
17.如图1~3所示，本实用新型所述的可调式涂料刷，包括弹性板1，弹性板1上设有刷毛2，弹性板1两端分别固定于两个调节柄3上，两个调节柄3通过主转轴5交叉连接，主转轴5连接有刷柄4，调节柄3和刷柄4分别绕主转轴5相对转动；调节柄3上与弹性板1连接处和主转轴5之间的部分铰接有调整杆6，调整杆6通过螺栓7交叉连接，调整杆6以螺栓7作为轴相对转动；刷柄4上设有调节滑道8，调节滑道8贯通刷柄4并沿刷柄4轴线延伸形成条形开孔，螺栓7贯穿调节滑道8且沿滑道上下移动，螺栓7穿过调节滑道8后螺纹连接锁紧螺母9，螺栓7的螺帽和锁紧螺母9的径向宽度均大于调节滑道8宽度。
18.如图4所示，螺栓7的螺帽上设有手柄10，便于配合锁紧螺母9进行相对旋转。
19.如图5所示，锁紧螺母9上设有手持部11，便于松开和旋紧锁紧螺帽。
20.刷柄4上设有花纹，增加与手部摩擦力，手持更方便省力。
21.弹性板1两端与调节柄3为可拆卸地连接，当刷毛2损耗至不能使用时便于更换。
22.工作过程如下：如图1所示，松开锁紧螺母9，使螺栓7沿调节滑道8上下移动，通过调节调整杆6与调节柄3之间的夹角大小来调节两个调节柄3之间的夹角大小，从而使弹性板1至合适弧度，使得刷毛2适应刷涂面，然后旋紧锁紧螺母9，使锁紧螺母9和螺栓7与刷柄4相抵紧，从而使调整杆6位置固定，两个调节柄3之间的夹角固定，弹性板1的弧度固定，开始进行刷涂作业。
23.图1~2展示了刷涂面为外凸面时本实用新型的工作状态；图3展示了刷涂面为内凹面时本实用新型的工作状态。可以看出，本实用新型可以适应多种弧形刷涂面，且使用灵活，简单方便。


技术特征：
1.一种可调式涂料刷，其特征在于，包括弹性板（1），弹性板（1）上设有刷毛（2），弹性板（1）两端分别固定于两个调节柄（3）上，两个调节柄（3）通过主转轴（5）交叉连接，主转轴（5）连接有刷柄（4），调节柄（3）和刷柄（4）分别绕主转轴（5）相对转动；调节柄（3）上与弹性板（1）连接处和主转轴（5）之间的部分铰接有调整杆（6），调整杆（6）通过螺栓（7）交叉连接，调整杆（6）以螺栓（7）作为轴相对转动；刷柄（4）上设有调节滑道（8），调节滑道（8）贯通刷柄（4）并沿刷柄（4）轴线延伸形成条形开孔，螺栓（7）贯穿调节滑道（8）且沿滑道上下移动，螺栓（7）穿过调节滑道（8）后螺纹连接锁紧螺母（9），螺栓（7）的螺帽和锁紧螺母（9）的径向宽度均大于调节滑道（8）宽度。2.根据权利要求1所述的可调式涂料刷，其特征在于，螺栓（7）的螺帽上设有手柄（10）。3.根据权利要求2所述的可调式涂料刷，其特征在于，锁紧螺母（9）上设有手持部（11）。4.根据权利要求1所述的可调式涂料刷，其特征在于，刷柄（4）上设有花纹。5.根据权利要求1所述的可调式涂料刷，其特征在于，弹性板（1）两端与调节柄（3）为可拆卸地连接。

技术总结
本实用新型涉及建筑装饰工具技术领域，具体涉及可调式涂料刷，包括弹性板，弹性板上设有刷毛，弹性板两端分别固定于两个调节柄上，两个调节柄通过主转轴交叉连接，主转轴连接有刷柄，调节柄和刷柄分别绕主转轴相对转动；调节柄上与弹性板连接处和主转轴之间的部分铰接有调整杆，调整杆通过螺栓交叉连接，调整杆以螺栓作为轴相对转动；刷柄上设有调节滑道，调节滑道贯通刷柄并沿刷柄轴线延伸形成条形开孔，螺栓贯穿调节滑道且沿滑道上下移动，螺栓穿过调节滑道后螺纹连接锁紧螺母，螺栓的螺帽和锁紧螺母的径向宽度均大于调节滑道宽度。本实用新型适用于外凸或内凹等弧面的涂料刷涂，且可随弧度大小进行调整，结构简单，使用灵活方便。活方便。活方便。


技术研发人员：李传君 王新涛 董谦
受保护的技术使用者：青岛鼎盛建工建设有限公司
技术研发日：2023.02.21
技术公布日：2023/10/21
