一种带电子元件安装座的散热式配电箱的制作方法-j9九游会真人

1.本实用新型涉及配电箱结构领域，尤其是涉及一种带电子元件安装座的散热式配电箱。


背景技术：

2.配电箱是所有用户用电的总的一个电路分配箱。工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
3.配电箱主要包括箱体以及安装在箱体内的电子元件，为了方便电子元件安装，一些配电箱内带有安装座，电子元件安装在安装座上，为了方便散热，配电箱上设有多个散热孔，散热孔在进行散热时，外界的灰尘越容易落到配电箱内，配电箱的散热性和密封性无法同步兼顾，本专利基于现有的技术问题，对配电箱的结构进行改进。


技术实现要素：

4.本实用新型的目的是为了解决现有技术存在的缺陷，提供一种带电子元件安装座的配电箱。
5.为了实现上述目的，本实用新型采用的技术方案如下：
6.一种带电子元件安装座的散热式配电箱，包括箱体，安装在箱体内部的保护隔网，保护隔网与箱体的内壁之间围成电子元件安装腔，电子元件安装腔内设有隔板，隔板上设有安装座，安装座上设有多个安装支座，安装支座的顶部设有安装板，安装支座内安装有散热器，散热器的出风端朝向安装板，安装板上设有多个散热孔；
7.电子元件安装腔的顶部设有固定挡板和活动挡板，固定挡板的端部与箱体固定连接，活动挡板的端部与箱体铰接，箱体的内壁上安装有推杆电机，推杆电机设计为间歇式自动启动的方式，推杆电机的电机轴与活动挡板铰接，活动挡板的自由端与固定挡板的端部对应。
8.进一步，箱体的内壁两侧设有挂板，两个挂板上均安装有支撑挂钩，支撑挂钩上扣合有安装轴，安装轴上固定有穿线板，穿线板上设有多个穿线孔。
9.进一步，活动挡板的自由端与固定挡板的端部接触时，电子元件安装腔的顶部处于封闭状态。
10.进一步，箱体的正面设有密封门，穿线板位于密封门和保护隔网之间。
11.进一步，箱体的顶部设有与电子元件安装腔对应的散热口。
12.进一步，多个穿线孔在穿线板上呈直线均匀排布。
13.本实用新型的有益效果为：该配电箱的隔板上设有安装座，安装座上设有多个安装支座，安装支座的顶部设有安装板，安装支座内安装有散热器，散热器的出风端朝向安装板，安装板上设有多个散热孔；电子元件安装腔的顶部设有固定挡板和活动挡板，固定挡板的端部与箱体固定连接，活动挡板的端部与箱体铰接，箱体的内壁上安装有推杆电机，推杆
电机的电机轴与活动挡板铰接，活动挡板的自由端与固定挡板的端部对应，安装支座上固定安装电子元件，正常情况下，推杆电机带动活动挡板的自由端与固定挡板的端部接触，电子元件安装腔的顶部处于封闭状态，电子元件安装后，散热器启动，将电子元件产生的热量朝电子元件安装腔的顶部散发，推杆电机可以设计为间歇式自动启动的方式，推杆电机可以间歇性的打开活动挡板，活动挡板与固定挡板分开后，电子元件安装腔即可进行热量散发，热量散发一段时间后，推杆电机带动活动挡板关闭，防止活动挡板长期打开导致电子元件安装腔内积压灰尘，该配电箱采用间歇式打开活动挡板的方式对电子元件安装腔进行散热，可以起到防尘以及散热同步兼顾的效果。
附图说明
14.图1为本实用新型的结构示意图；
15.图2为本实用新型的正面示意图；

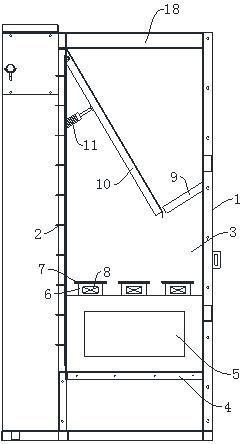

16.图3为图2中沿a-a线的截面示意图。
17.图4为图1中的b区放大图。
具体实施方式
18.如图1至图4所示，一种带电子元件安装座的散热式配电箱，包括箱体1，安装在箱体1内部的保护隔网2，保护隔网2与箱体1的内壁之间围成电子元件安装腔3，电子元件安装腔3内设有隔板4，隔板4上设有安装座5，安装座5上设有多个安装支座6，安装支座6的顶部设有安装板7，安装支座6内安装有散热器8，散热器8的出风端朝向安装板7，安装板7上设有多个散热孔；
19.电子元件安装腔3的顶部设有固定挡板9和活动挡板10，固定挡板9的端部与箱体1固定连接，活动挡板10的端部与箱体1铰接，箱体1的内壁上安装有推杆电机11，推杆电机11设计为间歇式自动启动的方式，推杆电机11的电机轴与活动挡板10铰接，活动挡板10的自由端与固定挡板9的端部对应，活动挡板10的自由端与固定挡板9的端部接触时，电子元件安装腔3的顶部处于封闭状态。
20.进一步，箱体1的内壁两侧设有挂板12，两个挂板12上均安装有支撑挂钩13，支撑挂钩13上扣合有安装轴14，安装轴14上固定有穿线板15，穿线板15上设有多个穿线孔16，多个穿线孔16在穿线板15上呈直线均匀排布。
21.本实施例中，保护隔网2对电子元件安装腔3内安装的电子元件进行保护，安装轴14通过扣合的方式安装在支撑挂钩13上，穿线板15方便更换，电子元件安装腔3内安装的电子元件的电线可以贯穿穿线孔16，方便布线。
22.进一步，箱体1的正面设有密封门17，穿线板15位于密封门17和保护隔网2之间，箱体1的顶部设有与电子元件安装腔3对应的散热口18。
23.综上所述，该配电箱的隔板4上设有安装座5，安装座5上设有多个安装支座6，安装支座6的顶部设有安装板7，安装支座6内安装有散热器8，散热器8的出风端朝向安装板7，安装板7上设有多个散热孔；电子元件安装腔3的顶部设有固定挡板9和活动挡板10，固定挡板9的端部与箱体1固定连接，活动挡板10的端部与箱体1铰接，箱体1的内壁上安装有推杆电机11，活动挡板10的自由端与固定挡板9的端部对应，安装支座6上固定安装电子元件，正常
情况下，推杆电机11带动活动挡板10的自由端与固定挡板9的端部接触，电子元件安装腔3的顶部处于封闭状态，电子元件安装后，散热器8启动，将电子元件产生的热量朝电子元件安装腔3的顶部散发，推杆电机11可以设计为间歇式自动启动的方式，推杆电机11可以间歇性的打开活动挡板10，活动挡板10与固定挡板9分开后，电子元件安装腔3即可进行热量散发，热量散发一段时间后，推杆电机11带动活动挡板10关闭，防止活动挡板10长期打开导致电子元件安装腔3内积压灰尘，该配电箱采用间歇式打开活动挡板10的方式对电子元件安装腔3进行散热，可以起到防尘以及散热同步兼顾的效果。
24.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。


技术特征：
1.一种带电子元件安装座的散热式配电箱，包括箱体，安装在箱体内部的保护隔网，保护隔网与箱体的内壁之间围成电子元件安装腔，其特征在于，所述电子元件安装腔内设有隔板，隔板上设有安装座，安装座上设有多个安装支座，安装支座的顶部设有安装板，安装支座内安装有散热器，散热器的出风端朝向所述安装板，安装板上设有多个散热孔；所述电子元件安装腔的顶部设有固定挡板和活动挡板，固定挡板的端部与所述箱体固定连接，所述活动挡板的端部与所述箱体铰接，箱体的内壁上安装有推杆电机，推杆电机的电机轴与所述活动挡板铰接，活动挡板的自由端与所述固定挡板的端部对应。2.根据权利要求1所述的一种带电子元件安装座的散热式配电箱，其特征在于，所述箱体的内壁两侧设有挂板，两个挂板上均安装有支撑挂钩，支撑挂钩上扣合有安装轴，安装轴上固定有穿线板，穿线板上设有多个穿线孔。3.根据权利要求1所述的一种带电子元件安装座的散热式配电箱，其特征在于，所述活动挡板的自由端与所述固定挡板的端部接触时，所述电子元件安装腔的顶部处于封闭状态。4.根据权利要求2所述的一种带电子元件安装座的散热式配电箱，其特征在于，所述箱体的正面设有密封门，所述穿线板位于密封门和所述保护隔网之间。5.根据权利要求2所述的一种带电子元件安装座的散热式配电箱，其特征在于，所述箱体的顶部设有与所述电子元件安装腔对应的散热口。6.根据权利要求2所述的一种带电子元件安装座的散热式配电箱，其特征在于，多个穿线孔在所述穿线板上呈直线均匀排布。

技术总结
本实用新型涉及一种带电子元件安装座的散热式配电箱，包括箱体，安装在箱体内部的保护隔网，保护隔网与箱体的内壁之间围成电子元件安装腔，电子元件安装腔内设有隔板，隔板上设有安装座，安装座上设有多个安装支座，安装支座的顶部设有安装板，安装支座内安装有散热器，散热器的出风端朝向安装板，安装板上设有多个散热孔；电子元件安装腔的顶部设有固定挡板和活动挡板，固定挡板的端部与箱体固定连接，活动挡板的端部与箱体铰接，箱体的内壁上安装有推杆电机，推杆电机设计为间歇式自动启动的方式，推杆电机的电机轴与活动挡板铰接。该配电箱采用间歇式打开活动挡板的方式对电子元件安装腔进行散热，可以起到防尘以及散热同步兼顾的效果。同步兼顾的效果。同步兼顾的效果。


技术研发人员：方天权
受保护的技术使用者：宁波布鲁斯智能科技有限公司
技术研发日：2023.02.21
技术公布日：2023/10/21
