1.本实用新型涉及日常工具技术领域，尤其涉及一种刷子，特别是一种多功能刷。


背景技术：

2.日常使用的刷子通常由刷毛和手柄两部分组成，能够清洁多种生活物品。传统的刷子结构简单，价格低廉，但多为不可拆卸且功能单一。
3.中国实用新型专利cn213785926u，名称为：一种多功能刷子，包括：刷头结构，设置有若干用于试擦物品的刷毛；刷柄结构，与所述刷头结构呈可转动设置；容纳空间，设置在所述刷头结构的侧部，用于刷柄结构沿刷头结构的一方向转动后的收纳。通过设置可折叠刷柄结构和容纳空间，能够节省装置占用的空间，使本实用新型能够收纳进更小的容器或空间中，折叠后的长度可缩短至原长度的二分之一左右，由于刷头结构设置有容纳空间，宽度并不会大幅度增加，使日常使用更加便利，同时，也可将一个刷子发挥出两种不同的刷子的功能，但存在无法添加清洁液等功能。


技术实现要素：

4.鉴于目前存在的现有技术的不足，本实用新型提供一种具有加液功能且手柄可旋转的多功能刷。
5.为达到上述目的，本实用新型采用的多功能刷具有如下技术方案：包括：
6.手柄，包括手柄配合部，所述的手柄配合部的内部具有腔室，用于容纳清洁液，所述的腔室的顶端设置弹性盖，所述的腔室的底端设置出液孔；
7.刷头，包括刷头主体和设置在所述的刷头主体上的刷毛，所述的刷头主体设置漏液孔，所述的手柄连接在所述的刷头主体的上方使得所述的手柄配合部的出液孔配合在所述的漏液孔上；
8.硅胶阀，设置在所述的出液孔或漏液孔上；
9.所述的多功能刷设置成通过按压所述的手柄的弹性盖而打开所述的硅胶阀，使得容纳在所述的手柄中的清洁液从所述的出液孔经所述的漏液孔流出。
10.较佳地，所述的刷头主体设置顶端具有开口的筒状部，所述的筒状部的底端设置所述的漏液孔，所述的手柄配合部套设在所述的筒状部内，使得所述的出液孔位于所述的漏液孔的上方，所述的硅胶阀为十字型片状硅胶阀或十字型t状硅胶阀，所述的出液孔或漏液孔的上端设置第一凹台，所述的硅胶阀安装在所述的第一凹台上。
11.较佳地，所述的硅胶阀包括具有上部和下部的阀主体、以及从所述的阀主体的上部沿径向向外延伸的凸缘，所述的阀主体的下部安装在所述的出液孔或者漏液孔中，所述的凸缘安装在所述的第一凹台上。
12.较佳地，所述的第一凹台的上方设置第二凹台，用于安装密封圈，所述的密封圈覆盖所述的硅胶阀的边缘与所述的第一凹台之间的配合间隙，以密封所述的硅胶阀和第一凹台。
13.较佳地，所述的手柄配合部可调节地套设在所述的筒状部内，使得所述的手柄与所述的刷头主体之间的角度为0
°
或者180
°
。
14.较佳地，所述的手柄配合部的外表面设置围绕所述的手柄配合部的纵向轴线延伸的一对条状凸起单元，所述的条状凸起单元具有至少一条条状凸起，所述的筒状部的内侧壁设置一对呈中心对称分布的卡接单元，所述的卡接单元包括位于所述的筒状部的内侧壁的第一区域和与所述的第一区域相邻的第二区域，所述的第一区域与所述的手柄配合部中设置条状凸起单元的区域相匹配，使得所述的手柄配合部中设置条状凸起单元的区域对准所述的筒状部的第一区域而卡入所述的筒状部中，所述的第二区域的内径与所述的手柄配合部的主体的外径相匹配，所述的第二区域设置围绕所述的筒状部的纵向轴线延伸的条状凹槽，所述的条状凸起与所述的条状凹槽相匹配，通过旋转所述的手柄，所述的条状凸起从所述的第一区域移动至所述的条状凹槽中。
15.较佳地，所述的卡接单元中具有两条及以上的条状凸起，所述的两条及以上的条状凸起沿所述的手柄配合部的外侧壁上下相互平行分布。
16.较佳地，所述的一对卡接单元中的条状凹槽关于所述的刷头主体的纵向轴线对称分布；所述的一对条状凸起单元关于所述的手柄的纵向轴线对称分布。
17.较佳地，所述的手柄配合部设置在所述的手柄的端部；所述的刷头主体或手柄上设置挂绳孔。
18.较佳地，所述的弹性盖为软胶垫。
19.通过本实用新型的多功能刷，在手柄和刷头主体之间设置加液装置，使其具有加液功能；并且，手柄可调节安装在刷头主体时的角度或方向，使得即可作为短柄刷常规使用，也可以旋转180度当做长柄刷使用。
附图说明
20.为更清楚的说明本实用新型实施例中的技术方案，下面对实施例中所需要使用的附图作简单介绍。

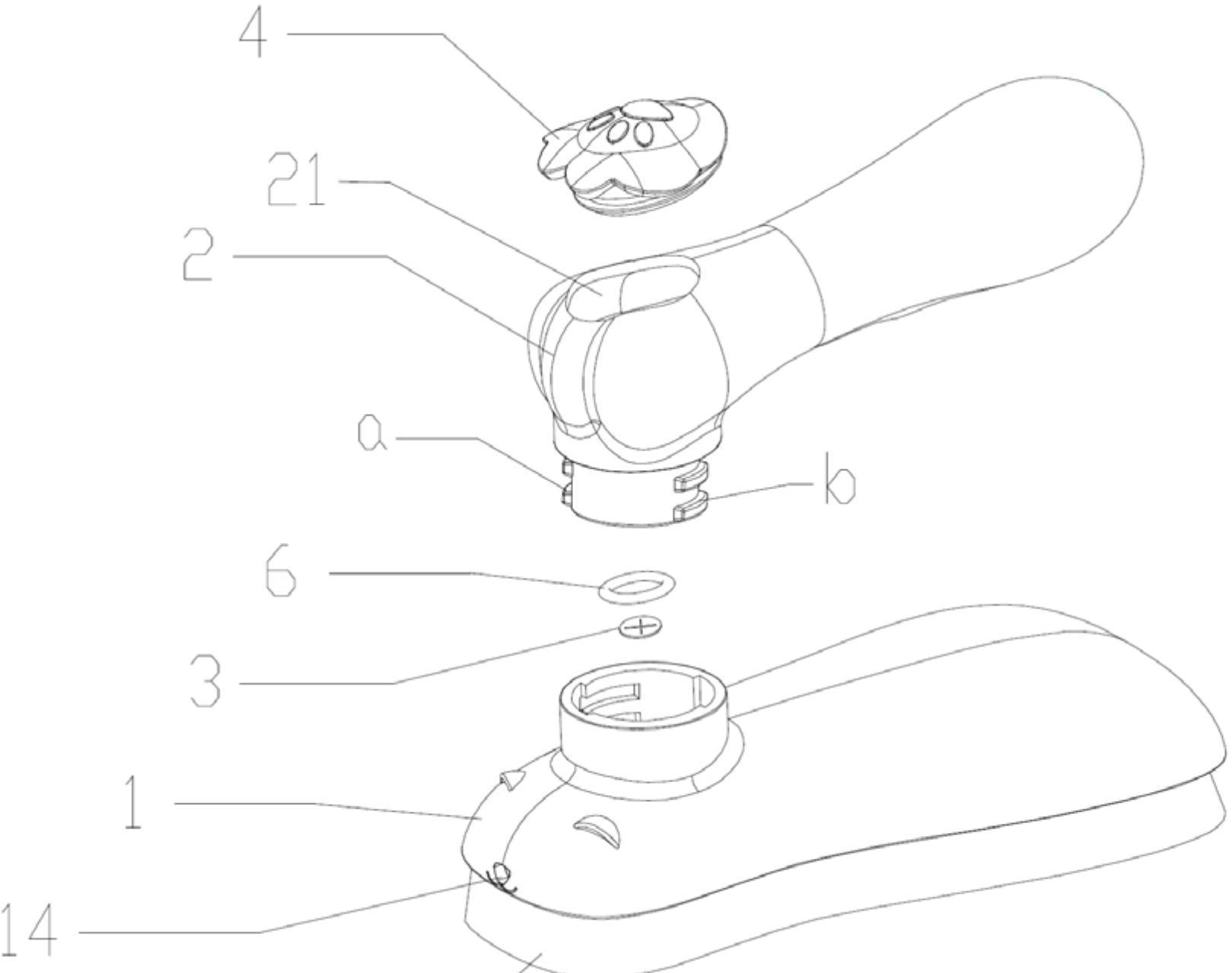

21.图1为本实用新型的多功能刷的第一实施例的爆炸图。
22.图2为本实用新型的多功能刷的第一实施例中手柄的立体图。
23.图3为本实用新型的多功能刷的第一实施例中手柄的仰视图。
24.图4(a)和4(b)为本实用新型的多功能刷的第一实施例中刷头在不同位置的立体图。
25.图5为本实用新型的多功能刷的第一实施例中刷头的筒状部的剖视图。
26.图6为本实用新型的多功能刷的第一实施例中刷头的俯视图。
27.图7(a)至7(c)为本实用新型的多功能刷的第一实施例中手柄的第一使用状况安装步骤立体图。
28.图8(a)至8(e)为本实用新型的多功能刷的第一实施例中手柄的第一使用状况安装步骤俯视图。
29.图9(a)至9(c)为本实用新型的多功能刷的第一实施例中手柄的第二使用状况安装步骤立体图。
30.图10(a)至10(e)为本实用新型的多功能刷的第一实施例中手柄的第二使用状况
安装步骤俯视图。
31.图11为本实用新型的多功能刷的第二实施例中硅胶阀未安装在手柄配合部的剖视图。
32.图12为本实用新型的多功能刷的第二实施例中硅胶阀安装在手柄配合部的剖视图。
具体实施方式
33.为了能够更清楚地描述本实用新型的技术内容，下面结合具体实施例来进一步的描述。
34.如图1至10(e)所示，为本实用新型的多功能刷的第一实施例，其中，该多功能刷包括刷头1和手柄2，手柄2可拆卸且该多功能刷具有加液功能。
35.具体地，手柄2包括手柄配合部p2，所述的手柄配合部具有从手柄主体向下延伸的圆柱状壳体，设置在所述的手柄的端部。
36.所述的手柄配合部p2的内部具有腔室，用于容纳清洁液，所述的腔室的顶端具有开口21，该开口21上设置弹性盖4，所述的弹性盖4为软胶垫，弹性盖4与的开口21严密配合。所述的腔室的底端设置出液孔22。
37.刷头1包括刷头主体和设置在所述的刷头主体上的刷毛5，所述的刷头主体设置漏液孔13，所述的手柄连接在所述的刷头主体的上方使得所述的手柄配合部配合的出液孔22在所述的漏液孔13上。
38.在本实用新型的第一实施例中，该多功能刷包括硅胶阀3，其设置在所述的漏液孔13上，且该硅胶阀3位十字型片状硅胶阀；
39.所述的多功能刷设置成通过按压所述的手柄的弹性盖4而打开所述的硅胶阀3，使得容纳在所述的手柄2中的清洁液从所述的出液孔22经所述的漏液孔13流出，直接流在需清洁物体的表面。
40.所述的刷头主体设置顶端具有开口的筒状部p1，所述的筒状部的底端设置所述的漏液孔13，所述的手柄配合部套设在所述的筒状部内，使得所述的出液孔位于所述的漏液孔13的上方。
41.如图5所示，所述的筒状部的底端设置第一凹台131，用于安装所述的硅胶阀。所述的第一凹台的上方设置第二凹台132，用于安装密封圈6，所述的密封圈覆盖所述的硅胶阀的边缘与所述的第一凹台之间的配合间隙，以密封所述的硅胶阀和第一凹台。密封圈可以使用常规的胶圈等。第一凹台131联合第二凹台132呈台阶状。
42.具体地，在漏液孔13上设置第一凹台131，十字硅胶阀镶嵌于其上。第一凹台131之上还有第二凹台132，密封圈6与之严密配合，使得手柄与刷毛主体配合后，防止液体从手柄的出液孔22渗出于配合间隙，并且密封圈的内圈可以在弹性作用下挤压住十字硅胶阀。
43.手柄与刷毛主体配合时，手柄配合部的下表面紧贴筒状部的下表面，手柄的出液孔与十字硅胶阀同心，在多功能刷静止时，十字硅胶阀使得手柄内清洁液不漏，按压手柄上的软胶垫时，手柄内部压力变大，从而挤压十字硅胶阀使其中间的“十”型打开，达到往下漏液的目的。
44.在本实施例中，所述的刷头主体的最前端上设置有挂绳孔14，也可以将挂绳孔设
置在刷头主体的其他位置或者设置在手柄上。
45.在本实施例中，该多功能刷的手柄所述的手柄配合部可调节地套设在所述的筒状部内，使得所述的手柄与所述的刷头主体之间的角度为0
°
或者180
°
。如图7(c)所示，所述的手柄与所述的刷头主体之间的角度为0
°
，可以作为短柄刷使用；如图9(c)所示，所述的手柄与所述的刷头主体之间的角度为180
°
，可以作为长柄刷使用。
46.所述的手柄配合部的外表面设置围绕所述的手柄配合部纵向轴线延伸的条状凸起单元a和条状凸起单元b(参见图3)，每个所述的条状凸起单元具有两条条状凸起，所述的筒状部的内侧壁设置一对呈中心对称分布的卡接单元，每个所述的卡接单元包括位于所述的筒状部的内侧壁的第一区域和与所述的第一区域相邻的第二区域，即，第一区域a和第一区域b，参见图4(a)和4(b)，所述的第一区域与所述的手柄配合部中设置条状凸起单元的区域相匹配，使得所述的手柄配合部中设置条状凸起单元的区域对准所述的筒状部的第一区域而卡入所述的筒状部中，所述的第二区域的内径与所述的手柄配合部的主体的外径相匹配，所述的第二区域设置围绕所述的筒状部的纵向轴线延伸的条状凹槽，即，条状凹槽11和条状凹槽12，参见图4(a)和4(b)，所述的条状凸起与所述的条状凹槽相匹配，使得通过旋转所述的手柄，所述的条状凸起从所述的第一区域移动至所述的条状凹槽中。
47.所述的卡接单元中具有两条及以上的条状凸起，所述的两条及以上的条状凸起沿所述的手柄配合部的外侧壁上下相互平行分布。
48.所述的一对卡接单元中的条状凹槽关于所述的刷头的纵向轴线对称分布；所述的一对条状凸起单元关于所述的手柄的纵向轴线对称分布。
49.在本实用新型中，从第一区域至第二区域呈顺时针方向设置，使得在调节手柄时以顺时针方向旋转，也可以将从第一区域至第二区域呈逆时针方向设置，使得在调节手柄时以逆时针方向旋转。
50.手柄的第一种使用情况可参见图7(a)至8(e)，具体地，将手柄置于图7(a)位置，即，如图8(b)和8(d)所示，手柄配合部的条状凸起单元a正对刷头主体的筒状部的第一区域a，手柄配合部的条状凸起单元b正对刷头主体的筒状部的第一区域b，由此上下方向对准，将手柄卡进刷头主体的筒状部中，此时，手柄配合部的下表面紧贴刷头主体的筒状部的下表面，出液孔与十字硅胶阀同心；
51.接着，顺时针旋转手柄，条状凸起单元a进入条状凹槽11的进入端，与此同时，条状凸起单元b进入条状凹槽12的进入端，待旋转至条状凸起单元a抵到条状凹槽11的终止端、条状凸起单元b抵到条状凹槽12的终止端时，手柄的纵向中心轴线便与刷头主体的纵向中心轴线重合，即，所述的手柄与所述的刷头主体之间的角度为0
°
，可作为短刷使用。
52.手柄的第二种使用情况可参见图9(a)至10(e)，具体地，先将手柄置于图9(a)位置，即，如图10(b)和10(d)所示，手柄配合部的条状凸起单元a正对刷头主体的筒状部的第一区域b，手柄配合部的条状凸起单元b正对刷头主体的筒状部的第一区域a，由此上下方向对准，将手柄配合部卡进筒状部中，此时，手柄配合部的下表面紧贴筒状部的下表面，出液孔与硅胶阀同心；
53.接着，顺时针旋转手柄，条状凸起单元a进入条状凹槽12的进入端，与此同时，条状凸起单元b进入条状凹槽11的进入端，待旋转至条状凸起单元a抵到条状凹槽12的终止端、条状凸起单元b抵到条状凹槽11的终止端时，手柄的纵向中心轴线位于刷头主体的纵向中
心轴线的延长线上，即，所述的手柄与所述的刷头主体之间的角度为180
°
，可作为长刷使用。
54.图11至12为本实用新型的多功能刷的第二实施例，该实施例与第一实施例的主要区别在于，硅胶阀3的结构不同且硅胶阀3设置在出液孔22上。具体地，该硅胶阀3为十字型t状硅胶阀，该硅胶阀包括具有上部和下部的阀主体、以及从所述的阀主体的上部沿径向向外延伸的凸缘，所述的阀主体的下部安装在所述的出液孔22中，即，阀主体的下部的外径与出液孔的内径相匹配，使得所述的硅胶阀3整体呈“t”状，所述的硅胶阀优选为十字型硅胶阀，即，阀主体为十字型阀，所述的出液孔22的上端设置凹台221，所述的凸缘安装在所述的凹台221上。
55.在该第二实施例中，未设置其他凹台和密封圈，本实用新型对此不设限，也可以在第二实施例的基础上，设置第二凹台和密封圈。
56.通过本实用新型的多功能刷，在手柄和刷头主体之间设置加液装置，使其具有加液功能；并且，手柄可调节安装在刷头主体时的角度或方向，使得即可作为短柄刷常规使用，也可以旋转180度当做长柄刷使用。
57.在此说明书中，本实用新型已参照其特定的实施方式作了描述。但是，很显然仍可以作出各种修改和变换而不背离本实用新型的精神和范围。因此，说明书和附图应被认为是说明性的而非限制性的。
