一种喷淋范围可调的喷灌装置的制作方法

1.本实用新型涉及灌溉设备技术领域,尤其涉及一种喷淋范围可调的喷灌装置。


背景技术:

2.在蔬菜种植过程中常需要用到喷灌装置,对蔬菜的生长进行补水操作,一般对蔬菜进行喷灌时,大多是采用旋转式的喷淋装置既能够满足蔬菜根部及页部的水分需求,也能避免大水漫灌导致的水资源浪费及较大水流对蔬菜带来的冲击;现有的旋转式喷淋装置,通常是一根与水管连接的主管道,在主管道顶端连接有可转动的喷头,实现喷淋灌溉操作,此种装置结构较为单一,不便调节喷淋角度,无法实现同一范围内多角度的喷淋操作,存在一定的喷淋盲区,需要多种型号的喷淋装置搭配使用才能弥补以上缺陷,无形较大了灌溉成本,同时过多喷淋装置的投入也会造成水资源过多的浪费,经济性低。


技术实现要素:

3.本实用新型的目的是提供一种喷淋范围可调的喷灌装置,能够根据实际需求对喷淋角度进行调节,以保证喷淋范围的全方位覆盖,降低因喷淋灌溉所投入的成本,提高喷淋是经济性。
4.本实用新型采用以下技术方案:
5.一种喷淋范围可调的喷灌装置, 包括输水管,所述输水管的顶端转动设置有分流室,所述分流室与所述输水管导通设置,所述分流室上导通设置有多个导流部,所述的导流部包括与所述分流室导通的导流管,以及活动套设在所述导流管外部的调节管;其中,所述导流管上沿轴向均匀分布有多组出水孔,所述调节管内壁上设置有对所述出水孔封堵的密封件,所述调节管外部沿其轴向设置有与所述出水孔导通的喷头,其中所述喷头及所述密封件的数量之和等于所述出水孔的数量。
6.优选地,所述的密封件为弹性设置在所述调节管内壁上的滚珠;转动所述调节管,实现所述滚珠对不同位置的所述出水孔进行封堵,实现所述喷头喷射角度的调节。
7.优选地,所述的调节管内壁设置有套筒,所述套筒内通过缓冲弹簧连接有安装块,所述滚珠活动设置在所述安装块上。
8.优选地,所述的调节管的顶部弹性设置有连接板,处于同一水平线上的多个所述喷头设置在所述连接板上,每个所述喷头延伸至所述调节管内的一端均设置有密封板,所述密封板的直径不小于所述出水孔的直径。
9.优选地,所述的密封板与所述调节管内壁上设置有套设在所述喷头外部的定位弹簧。
10.优选地,所述的密封板底部设置有橡胶垫。
11.优选地,所述的密封板及所述的连接板均为弧形结构。
12.优选地,所述的导流管的端部导通设置有球头,所述球头内部为中空结构,并转动设置在所述分流室上;所述球头远离所述分流室的一端转动设置有与所述调节管外径相匹
配的密封盘,所述密封盘上设置有垫片。
13.优选地,所述的导流管的外壁上设置有多条沿径向及轴向分布的导向槽,其中轴向分布的导向槽一端延伸至所述导流管远离所述分流室的一端。
14.优选地,所述的导流管远离所述分流室的一端螺纹设置有定位帽,所述定位帽与所述调节管外径相匹配,且其侧面上设置有与所述调节管及所述导流管间隙匹配的密封垫。
15.与现有技术相比本实用新型的有益效果是:本实用新型通过转动套设在导流管外部的调节管,能够实现密封件从出水孔内的移出及移入,从而达到对不同位置的出水孔进行密封,实现不同位置的出水孔裸露的目的,以便喷头与裸露的出水孔导通,完成不同角度的喷淋操作;通过将分流室上的多个导流部上的喷头均调节至不同的位置处,可有效增大喷淋的覆盖面积,避免喷淋盲区的出现,同时无需投入过多设备,即节约了成本,又节约了水源。
附图说明

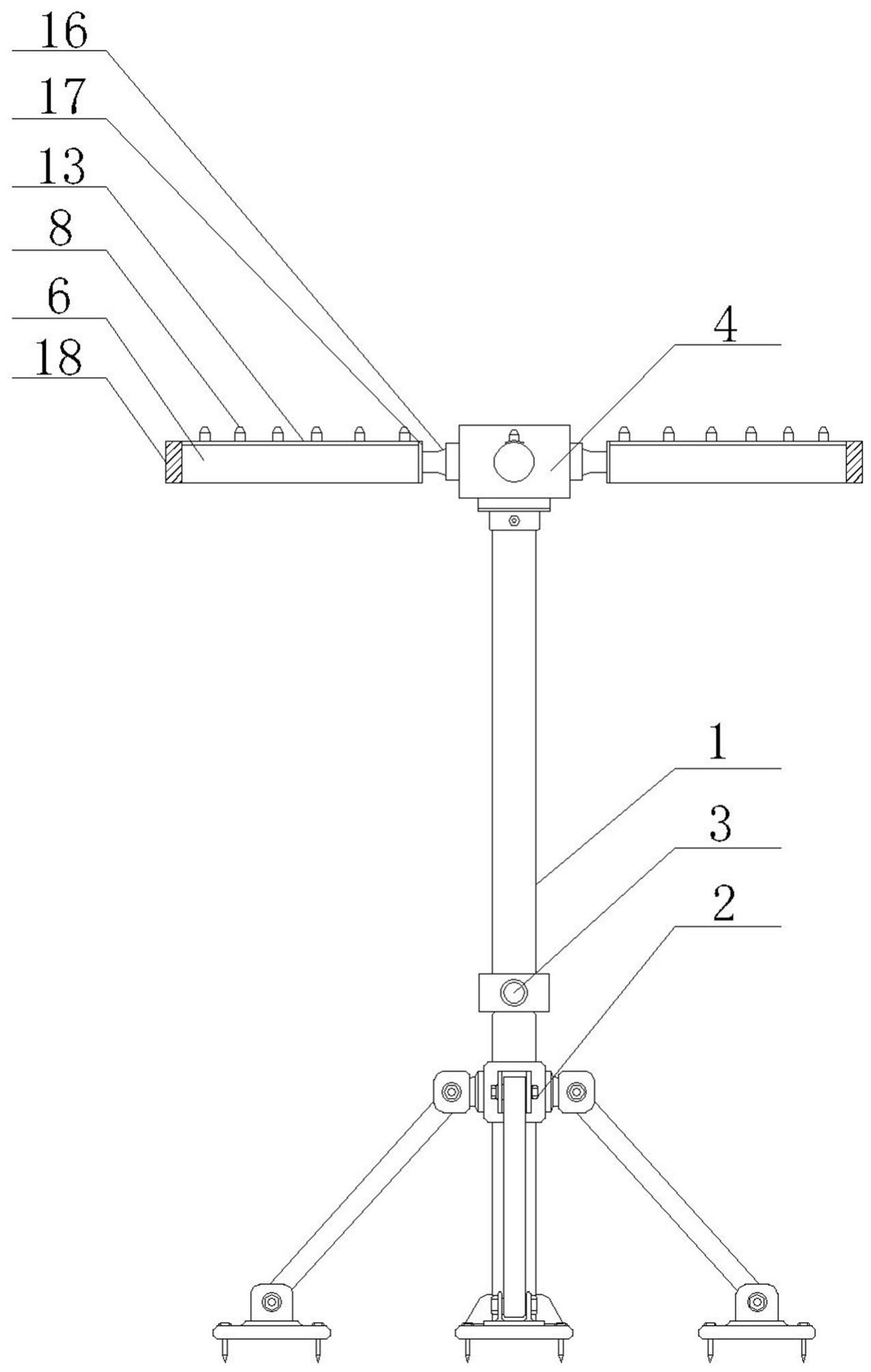

16.图1为本技术实施例的结构示意图;
17.图2为本技术实施例导流管与调节管的侧向剖视图;
18.图3为本技术实施例导流管的结构示意图;
19.图4为本技术实施例密封件的剖视图。
具体实施方式
20.以下将结合附图和实施例对本实用新型作以清楚和完整的说明:
21.如图1至图4所示,本实用新型所述的一种喷淋范围可调的喷灌装置,包括输水管1,输水管1底部设置有支撑架2,一侧设置有进水口3,以便与补水管连接;输水管1的顶端导通设置有分流室4,且分流室4与输水管1转动连接,以便增大喷淋面积,分流室4上导通设置有多个导流部,导流部用于对水流进行分流输送,导流部包括与分流室4导通的导流管5,以及活动套设在导流管5外部的调节管6;其中,导流管5上沿轴向均匀分布有多组出水孔7,每组出水孔7均沿导流管5的径向布置,调节管6内壁上设置有对出水孔7封堵的密封件,调节管6外部沿其轴向设置有与出水孔7导通的喷头8,其中喷头8及密封件的数量之和等于出水孔7的数量,以保证在调节过程中,始终有出水孔7未被密封件封堵,与喷头8导通实现喷淋操作;本实施例中喷头8优选沿调节管6轴向设置有一组;使用时,通过转动调节管6,实现密封件在不同出水孔7内移入移出,实现对不同出水孔7的转换封堵操作,以达到对喷头8位置调节的目的,通过将多个调节管6上的喷头8分别调整至不同的位置,可有增大喷淋的覆盖面积,避免喷淋盲区的出现。
22.进一步地,密封件为弹性设置在调节管6内壁上的滚珠9,具体地,调节管6内壁设置有套筒10,套筒10内通过缓冲弹簧11连接有安装块12,滚珠9活动设置在安装块12上;滚珠9的设置能够减小调节管6调节时密封件与导流管5之间的摩擦,提升调节的便利性;初始状态下,滚珠9置于出水孔7内对出水孔7进行封堵,滚珠9的直径优选大于出水孔7的直径,以便仅滚珠9的端部即可抵至出水孔7内实现密封操作,使滚珠9进入出水孔7内的体积较小,方便调节操作;使用时,转动调节管6,实现滚珠9对不同位置的出水孔7进行转换封堵,
同时实现喷头8喷射角度的调节。
23.进一步地,调节管6的顶部弹性设置有连接板13,处于同一水平线上的多个喷头8设置在连接板13上,每个喷头8延伸至调节管6内的一端均设置有密封板14,密封板14上设置有与喷头8导通的通孔,其中密封板14的直径不小于出水孔7的直径,优选大于出水孔7的直径,以便对出水孔7进出覆盖,防止工作时水流从密封板14与出水孔7接触的缝隙处流出;具体地,密封板14与调节管6内壁上设置有套设在喷头8外部的定位弹簧15,通过定位弹簧15实新连接板13与调节管6之间的弹性连接。通过密封板14及定位弹簧15的设置,能够实现喷头8与出水孔7的紧密衔接,降低水流从连接处外溢的概率;连接板13的设置能够实现多个喷头8的一体化连接,方便通过提拉一个喷头8实现多个喷头8同时的提升,以便在转动调节管6对喷头8位置进行调节时,减小与导流管5之间的摩擦。此外,密封板14及连接板13均为弧形结构,以便更好的与对应的导流管5及调节管6进行贴合。密封板14底部还设置有弧形的橡胶垫,以进一步增强密封板14与导流管5结合的紧密性。
24.进一步地,导流管5的端部导通设置有球头16,球头16内部为中空结构,球头16转动且导通设置在分流室4上;球头16的设置,能够实现对导流部的角度进行调节,丰富本实用新型的功能,进一步优化喷淋所覆盖的范围;球头16远离分流室4的一端转动设置有与调节管6外径相匹配的密封盘17,密封盘17转动设置在导流管5的端部,密封盘17上设置有垫片,密封盘17及垫片能够对调节管6与导流管5之间的缝隙进行密封;密封盘17的转动设置,可通过在调节管6调节时,带动密封盘17转动,避免转动调节管6时,因摩擦较大不易调节的情况。导流管5远离分流室4的一端螺纹设置有定位帽18,定位帽18与调节管6外径相匹配,且其侧面上设置有与调节管6及导流管5间隙匹配的密封垫19。定位帽18能够对调节后的调节管6进行定位及密封,保证其稳定性。
25.进一步地,导流管5的外壁上设置有多条沿径向及轴向分布的导向槽20,轴向分布的导向槽20与径向分布的导向槽20彼此导通,其中轴向分布的导向槽20一端延伸至导流管5远离分流室4的一端。径向布置的导向槽20便于滚珠9在不同出水孔7内的切换,为滚珠9的移动提供导向通道;轴向布置的导向槽20,方便将滚珠9调节至轴向布置的调节槽内实现调节管6从导流管5上的抽出,方便检修及更换,增强本实用新型的实用性。
26.本实用新型在使用时,可根据需求转动调节管6,使多个调节管6上的喷头8均朝向不同的方位,以保证喷淋时对喷淋范围的全方位覆盖,此外还可根据实际情况沿球头16对导流管5相对分流室4的角度进行调整,以满足不同的喷淋需求,保证喷淋范围,避免喷淋盲区的出现,操作简便,结构简单,实用性强。
