1.本公开涉及生活用品技术领域，特别涉及一种牙刷。


背景技术：

2.牙刷是一种清洁用品，为手柄式刷子，通常需要和牙齿清洁剂(如牙膏等)配合使用。
3.相关技术中，一方面，牙膏和牙刷是独立分开的用品，不便于外出携带，即便携性差；另一方面，在刷牙时，需要人为手动将牙膏挤到牙刷刷头上，步骤复杂，使用效率低。


技术实现要素：

4.本公开实施例提供了一种牙刷，能解决相关技术中由于牙刷和牙膏独立分装，导致便携性差和使用效率低的问题。技术方案如下：
5.本公开提供了一种牙刷，所述牙刷包括牙刷壳体、刷头、盛装牙齿清洁剂的容纳件和伸缩机构，所述容纳件和所述伸缩机构位于所述牙刷壳体内；
6.所述刷头位于所述牙刷壳体的一端，且与所述牙刷壳体相连，所述刷头具有刷毛的一侧具有挤出口；
7.所述容纳件与所述牙刷壳体可拆卸相连，所述容纳件靠近所述刷头的一侧具有清洁剂出孔，且所述清洁剂出孔与所述挤出口相连通；
8.所述伸缩机构位于所述容纳件远离所述刷头的一侧，且所述伸缩机构的一端与所述容纳件接触，所述伸缩结构能够沿指向所述刷头的方向挤压所述容纳件中的牙齿清洁剂。
9.在一种可能的实现方式中，所述伸缩机构包括活塞杆和驱动件；
10.所述活塞杆的一端与所述容纳件接触，活塞杆的另一端与所述驱动件相连；
11.所述驱动件向所述活塞杆施加指向所述刷头的作用力。
12.在一种可能的实现方式中，所述活塞杆的一端与位于所述容纳件内，且与所述容纳件的内壁形成第一腔体和第二腔体，所述牙齿清洁剂位于所述第一腔体内，所述活塞杆向所述牙齿清洁剂施加作用力。
13.在一种可能的实现方式中，所述容纳件具有单向泄压口，所述牙刷还包括泄压按键；
14.所述单向泄压口与所述清洁剂出孔位于所述容纳件的同一侧；
15.所述挤压按键的部分位于所述牙刷壳体内，且所述挤压按键的至少部分突出于所述牙刷壳体的外表面，所述泄压按键处于按下状态时，所述第一腔体通过所述单向泄压口泄压。
16.在一种可能的实现方式中，所述驱动件包括气泵或驱动电机。
17.在一种可能的实现方式中，所述牙刷还包括单向阀，所述单向阀位于所述挤出口。
18.在一种可能的实现方式中，所述刷头具有中空结构，所述牙刷还包括连通管，所述
连通管位于所述刷头内，所述连通管的一端与所述单向阀密封连通，另一端与所述清洁剂出孔密封连通。
19.在一种可能的实现方式中，所述刷头包括多个所述挤出口，每个所述挤出口位于相邻两组刷毛之间。
20.在一种可能的实现方式中，所述牙刷还包括电路板、挤压按键和电池组件，所述电路板、所述挤压按键的部分和所述电池组件位于所述牙刷壳体内；
21.所述电路板与所述伸缩机构电性相连；
22.所述挤压按键的至少部分突出于所述牙刷壳体的外表面，所述挤压按键处于按下状态时，所述电路板控制所述伸缩机构运动；
23.所述电池组件分别与所述电路板、所述伸缩机构电性相连。
24.在一种可能的实现方式中，所述牙刷还包括用于显示所述牙齿清洁剂剩余量的显示面板，所述显示面板位于所述牙刷壳体的外表面，所述显示面板分别与所述电路板、所述电池组件电性相连。
25.本公开实施例提供的技术方案带来的有益效果是：
26.本公开实施例提供的方案中，牙刷包括牙刷壳体、刷头、盛装牙齿清洁剂的容纳件和伸缩机构，容纳件和伸缩机构均位于牙刷壳体内，伸缩机构能够沿指向刷头的方向挤压容纳件中的牙齿清洁剂，从而使牙齿清洁剂由容纳件到达刷头。采用该方案，相比于相关技术，一方面，牙齿清洁剂作为牙刷的一部分，无需在与牙刷独立分装，有利于提高便携性；另一方面，刷牙时无需再手动挤牙膏，减少了刷牙的步骤，有利于提高使用效率。
27.应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。
附图说明
28.为了更清楚地说明本公开实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本公开的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
29.图1是本公开实施例提供的一种牙刷的结构示意图；
30.图2是本公开实施例提供的一种牙刷的结构示意图；
31.图3是本公开实施例提供的一种刷头的局部结构示意图；
32.图4是本公开实施例提供的一种牙刷的结构示意图；
33.图5是本公开实施例提供的一种牙刷的结构示意图；
34.图6是本公开实施例提供的一种牙刷的结构示意图。
35.图例说明
36.1、牙刷壳体；2、刷头；3、容纳件；4、伸缩机构；5、挤压按键；6、单向阀；7、连通管；8、电路板；9、挤压按键；10、电池组件；11、显示面板；2a、挤出口；3a、清洁剂出孔；3b、单向泄压口；41、活塞杆；42、驱动件。
具体实施方式
37.除非另作定义，此处使用的技术术语或者科学术语应当为本公开所属领域内具有一般技能的人士所理解的通常意义。本公开专利申请说明书以及权利要求书中使用的“第一”、“第二”、“第三”以及类似的词语并不表示任何顺序、数量或者重要性，而只是用来区分不同的组成部分。同样，“一个”或者“一”等类似词语也不表示数量限制，而是表示存在至少一个。“包括”或者“包含”等类似的词语意指出现在“包括”或者“包含”前面的元件或者物件涵盖出现在“包括”或者“包含”后面列举的元件或者物件及其等同，并不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，而是可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则所述相对位置关系也可能相应地改变。
38.为使本公开的目的、技术方案和优点更加清楚，下面将结合附图对本公开实施方式作进一步地详细描述。

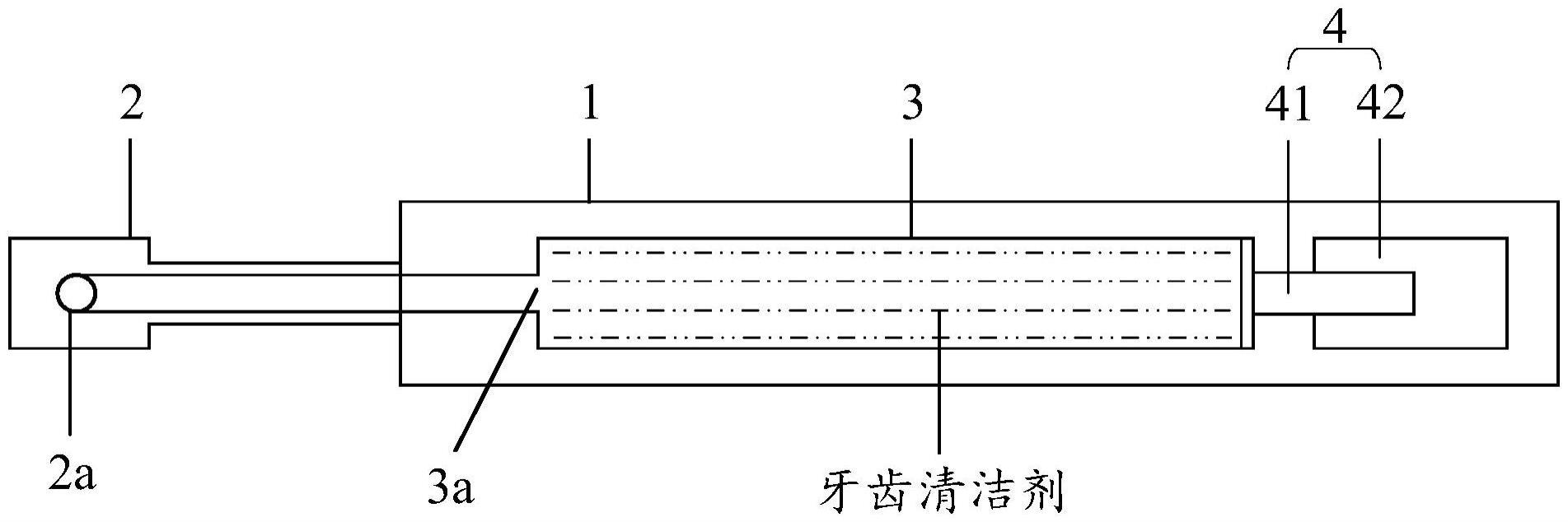

39.图1是本公开实施例提供的一种牙刷的结构示意图。作为示例，如图1所示，该牙刷包括牙刷壳体1、刷头2、盛装牙齿清洁剂的容纳件3和伸缩机构4，容纳件3和伸缩机构4位于牙刷壳体1内，其中，牙齿清洁剂可以是牙膏，也可以是牙膏和水的混合物，还可以是其他用于清洁牙齿的物品(如盐、小苏打等)。
40.刷头2位于牙刷壳体1的一端，且与牙刷壳体1相连，刷头2具有刷毛的一侧具有挤出口2a。刷头2与牙刷壳体1之间可以是一体成型的，也可以通过粘接等方式固定相连，还可以通过插接、卡接、螺纹连接等方式可拆卸相连。通常，刷头2的刷毛具有一定的使用寿命，当刷毛到达使用寿命时需要更换刷头2。刷头2与牙刷壳体1之间采用可拆卸相连的方式，当刷毛到达使用寿命时，可以仅更换刷头2，采用该方案，有利于提高牙刷壳体1的使用率，从而，降低该牙刷的使用成本。
41.容纳件3与牙刷壳体1可拆卸相连，容纳件3靠近刷头2的一侧具有清洁剂出孔3a，且清洁剂出孔3a与挤出口2a相连通。在一些示例中，该牙刷从清洁剂出孔3a到挤出口2a之间的部分具有连通通道，该连通通道用于将清洁剂出孔3a和挤出口2a连通，以使牙齿清洁剂从容纳件3到达刷头2。
42.在另一些示例中，刷头2具有中空结构，该牙刷还包括连通管7，连通管7的部分位于刷头2内，连通管7的另一部分位于牙刷壳体1内，连通管7相对于刷头2的内壁、牙刷壳体1的内壁可拆卸。连通管7位于刷头2的一端与挤出口2a密封连通，连通管7位于牙刷壳体1的一端与清洁剂出孔3a密封连通，从而实现将清洁剂出孔3a和挤出口2a连通。采用该方案，当更换刷头2且连通管7中还存留牙齿清洁剂时，在安装新的刷头2后，连通管7中的牙齿清洁剂还能继续使用，有利于减少浪费。
43.伸缩机构4位于容纳件3远离刷头2的一侧，且伸缩机构4的一端与容纳件3接触，伸缩结构4能够沿指向刷头2的方向挤压容纳件3中的牙齿清洁剂。当伸缩机构4沿直线刷头2的方向挤压容纳件3时，牙齿清洁剂从清洁剂出孔3a到达挤出口2a，最后由挤出口2a到达刷头2表面。
44.本公开实施例提供的方案中，牙刷包括牙刷壳体1、刷头2、盛装牙齿清洁剂的容纳件3和伸缩机构4，容纳件3和伸缩机构4均位于牙刷壳体1内，伸缩机构4能够沿指向刷头2的方向挤压容纳件3中的牙齿清洁剂，从而使牙齿清洁剂由容纳件3到达刷头2。采用该方案，
相比于相关技术，一方面，牙齿清洁剂作为牙刷的一部分，无需在与牙刷独立分装，有利于提高便携性；另一方面，刷牙时无需再手动挤牙膏，减少了刷牙的步骤，有利于提高使用效率。
45.图2是本公开实施例提供的一种牙刷的结构示意图。作为示例，如图2所示，该牙刷还包括单向阀6，该单向阀6位于刷头2内且位于刷头2的挤出口2a，该单向阀6可以防止刷头2表面的牙齿清洁剂再通过挤出口2a回流到容纳件3，也可以防止水、灰尘等物体由挤出口2a进入容纳件3。采用该方案，有利于维持牙刷内部牙齿清洁剂的洁净程度，有利于防止牙齿清洁剂失效。
46.作为示例，该牙刷还包括连通管7时，连通管7位于刷头2内部的一端与该单向阀6相连通，该单向阀6的另一端与挤出口2a相连通，连通管7的另一端则与容纳件3的清洁剂出孔3a相连通，从而使牙齿清洁剂能够由容纳件3经连通管7到达单向阀5，最终达到刷头2表面。
47.图3是本公开实施例提供的一种刷头的局部结构示意图。作为示例，如图3所示，刷头2可以包括多个挤出口2a，每个挤出口2a位于相邻两组刷毛之间。在一些示例中，多个挤出口2a均与上述连接通道或连通管7相连通，牙齿清洁剂可以通过多个挤出口2a同时向刷头2表面挤出。在另一些示例中，多个挤出口2a分别与单向阀6的一端相连通，单向阀6的另一端与上述连通管7相连通。
48.采用该方案，刷头2包括多个挤出口2a，有利于提高牙齿清洁剂的挤出效率，而且，有利于使牙齿清洁剂在刷头2的表面均匀分布。
49.作为示例，如图1所示，伸缩机构4包括活塞杆41和驱动件42。活塞杆41的一端与容纳件3接触，活塞杆41的另一端与驱动件42相连。驱动件42向活塞杆41施加指向刷头2的作用力，以挤压容纳件3中的牙齿清洁剂。
50.在一些示例中，容纳件3是仅具有清洁剂出孔3a的密封结构，此种情况下，容纳件3远离清洁剂出孔3a的表面与活塞杆41靠近容纳件3的表面接触。通常，容纳件3的外壁是由柔性材料制成，当驱动件42向活塞杆41施加指向刷头2的作用力时，活塞杆41会对容纳件3沿靠近刷头2的方向进行挤压，从而使容纳件3中的牙齿清洁剂通过清洁剂出孔3a向刷头2移动，最终由挤出口2a到达刷头2表面。
51.图4是本公开实施例提供的一种牙刷的结构示意图。在另一些示例中，如图4所示，容纳件3远离清洁剂出孔3a一侧没有任何遮挡，活塞杆41的一端位于容纳件3内，活塞杆41与容纳件3的内壁密封配合，以防止牙齿清洁剂流出。活塞杆4与容纳件3的内壁形成第一腔体和第二腔体，牙齿清洁剂位于第一腔体内，当驱动件42向活塞杆41施加指向刷头2的作用力时，活塞杆41向牙齿清洁剂施加作用力，即活塞杆41沿朝向刷头2的方向挤压牙齿清洁剂，以使牙齿清洁剂由挤出口2a到达刷头表面。
52.作为示例，上述驱动件42可以是气泵或驱动电机，对于驱动件42的具体结构，以及驱动件42与活塞杆41之间的连接方式，采用相关技术中的方式即可，此处不进行任何限定。
53.图5是本公开实施例提供的一种牙刷的结构示意图。作为示例，如图5所示，容纳件3具有单向泄压口3b，牙刷还包括泄压按键5。单向泄压口3b与清洁剂出孔3a位于容纳件3的同一侧。泄压按键5的部分位于牙刷壳体1内，且泄压按键5的至少部分突出于牙刷壳体1的外表面，以便于使用者按压，泄压按键5处于按下状态时，第一腔体通过单向泄压口3b泄压。
54.作为示例，单向泄压口3b处可以设置有泄压阀，泄压阀的一端通过该单向泄压口3b与上述第一腔体相连通，另一端与外部相连通。当泄压按键5被按下时，泄压阀打开，空气由泄压阀进入容纳件3，以便于活塞杆41沿远离刷头2的方向移动，从而有利于更换容纳件3以补充牙齿清洁剂。
55.图6是本公开实施例提供的一种牙刷的结构示意图。作为示例，如图6所示，该牙刷还包括电路板8、挤压按键9和电池组件10，其中，电路板8、挤压按键9的部分和电池组件10位于牙刷壳体1内。电路板8与伸缩机构4电性相连；挤压按键9的至少部分突出于牙刷壳体1的外表面，以便于使用者按压，当挤压按键9处于按下状态时，电路板8中控制伸缩机构4运动的电路被接通，从而可以控制伸缩机构4运动；电池组件10分别与所述电路板8、伸缩机构4电性相连，用于给电路板8、伸缩机构4供电。
56.在一些示例中，使用者按压一次挤压按键9，可以通过电路板8控制伸缩机构4运动，使用者再按压一次挤压按键9便可以通过电路板8控制伸缩机构4停止运动。采用该方案，使用者可以自行控制牙齿清洁剂的挤出量，有利于满足不同用户的使用需求。
57.在另一些示例中，技术人员可以预先设定每次伸缩机构4的运动时长或运动距离，当使用者按压挤压按键9后，可以通过电路板8控制伸缩机构4按照预设运动时长或预设运动距离运动。采用该方案，牙刷清洁剂每次的挤出量相同，有利于合理规划容纳件3中牙齿清洁剂的使用次数。
58.采用该方案，使用者在刷牙时无需手动按压伸缩机构4，只需要按一下挤压按键9，便可以通过电路板8控制伸缩机构4运动，从而使牙齿清洁剂由刷头2的挤出口2a到达刷头2表面。该方案可以实现牙刷自动出牙膏的功能，有利于提高牙刷的使用便捷性和使用效率。
59.在一些示例中，当上述单向泄压口3b处设置有泄压阀时，泄压阀可以与电路板8电性相连，当泄压按键5处于按下状态时，电路板8中控制泄压阀工作的电路被接通，从而控制泄压阀对第一腔体进行泄压处理。采用该方案，泄压的过程也可以由牙刷自动完成，有利于提高牙刷的自动化程度，从而有利于提高牙刷的使用效率和用户体验感。
60.在一些示例中，如图6所示，该牙刷还包括用于显示牙齿清洁剂剩余量的显示面板11。显示面板11位于牙刷壳体1的外表面，显示面板11分别与电路板8、电池组件10电性相连，当伸缩机构4完成对牙齿清洁剂的挤压后，显示面板11便可以显示当前牙齿清洁剂的剩余量或者当前压实清洁器的使用次数。
61.作为示例，牙刷壳体1内设置有传感器，该传感器可以检测活塞杆的位置，从而可以推断出容纳件3中牙齿清洁剂的容量，进而可以在显示面板11中显示当前牙齿清洁剂的剩余量。
62.可选地，容纳件3中牙齿清洁剂的使用次数是指定的，如每个充满牙齿清洁剂的容纳件3能够使用30次，其中，伸缩机构4每运动一次就认为牙齿清洁剂使用了一次，则电路板8可以根据当前容纳件3已经对应的伸缩机构4运动次数，确定当前容纳件3对应的使用次数，从而可以推断出当前容纳件3剩余的使用次数，进而在显示面板11中可以显示该剩余次数。
63.采用该方案，有利于提醒使用者及时更换容纳件3，也即及时补充牙齿清洁剂，有利于提高该牙刷的使用体验。
64.以上所述仅为本公开的可选实施例，并不用以限制本公开，凡在本公开的精神和
原则之内，所作的任何修改、等同替换、改进等，均应包含在本公开的保护范围之内。
