1.本实用新型涉及擦灰器技术领域，尤其涉及一种实验室台面擦灰器。


背景技术：

2.在实验室里，当实验台一段时间不使用时，其表面会布满灰尘，传统的清理方式为使用抹布进行擦拭清理，然而由于实验台的台面面积较大，在使用抹布进行实验台面擦拭清理的过程中需要耗费较多的时间与劳动量，还需要耗费时间等待实验台上的清理水渍晾干，使得实验台在清理完后不能立刻投入使用，容易耽误实验的时间。为此，亟需提出一种实验室台面擦灰器。


技术实现要素：

3.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种实验室台面擦灰器。
4.为了实现上述目的，本实用新型采用了如下技术方案：
5.一种实验室台面擦灰器，包括安装板，所述安装板的下表面设有海绵板，所述安装板外表面两端的两侧均开设有内螺纹孔，所述安装板通过内螺纹孔的内表面插设有螺纹杆，所述安装板上表面的中部两端均设有限位套，所述安装板通过限位套的内表面设有活动块，所述活动块的外表面插设有连接座，所述连接座的上表面中部设有呈中空状的第一支架，所述第一支架的外表面中部套设有压环，所述第一支架的内部插设有第二支架，所述第二支架与第一支架远离连接座的端部通过连接环固定。
6.优选的，所述安装板的上表面中部开设有活动槽。
7.优选的，所述第一支架的外表面上部设有活动套，所述活动套的下表面与压环的上表面连接。
8.优选的，所述第二支架远离第一支架的端部设有握把。
9.优选的，所述第一支架远离连接座的端部外表面开设有若干锁紧槽。
10.本实用新型提出的一种实验室台面擦灰器，有益效果在于：本技术方案在应用的过程中，在针对实验台面布满灰尘需要进行清理的过程中，此擦灰器可顺畅的对实验台面进行擦拭，有利于避免擦拭轨迹的偏移导致的需要多次重复擦拭的现象，同时在擦拭的过程中有利于减少实验台表面沾附的水渍，从而避免需要长时间等待实验台面水渍晾干才能投入使用的情况，且擦灰器的擦拭范围较大，有利于避免需要擦拭人员多方位调整角度进行擦拭的现象，在减轻擦拭人员劳动量的同时有利于避免卫生死角，操作简单，有利于推广使用。
附图说明

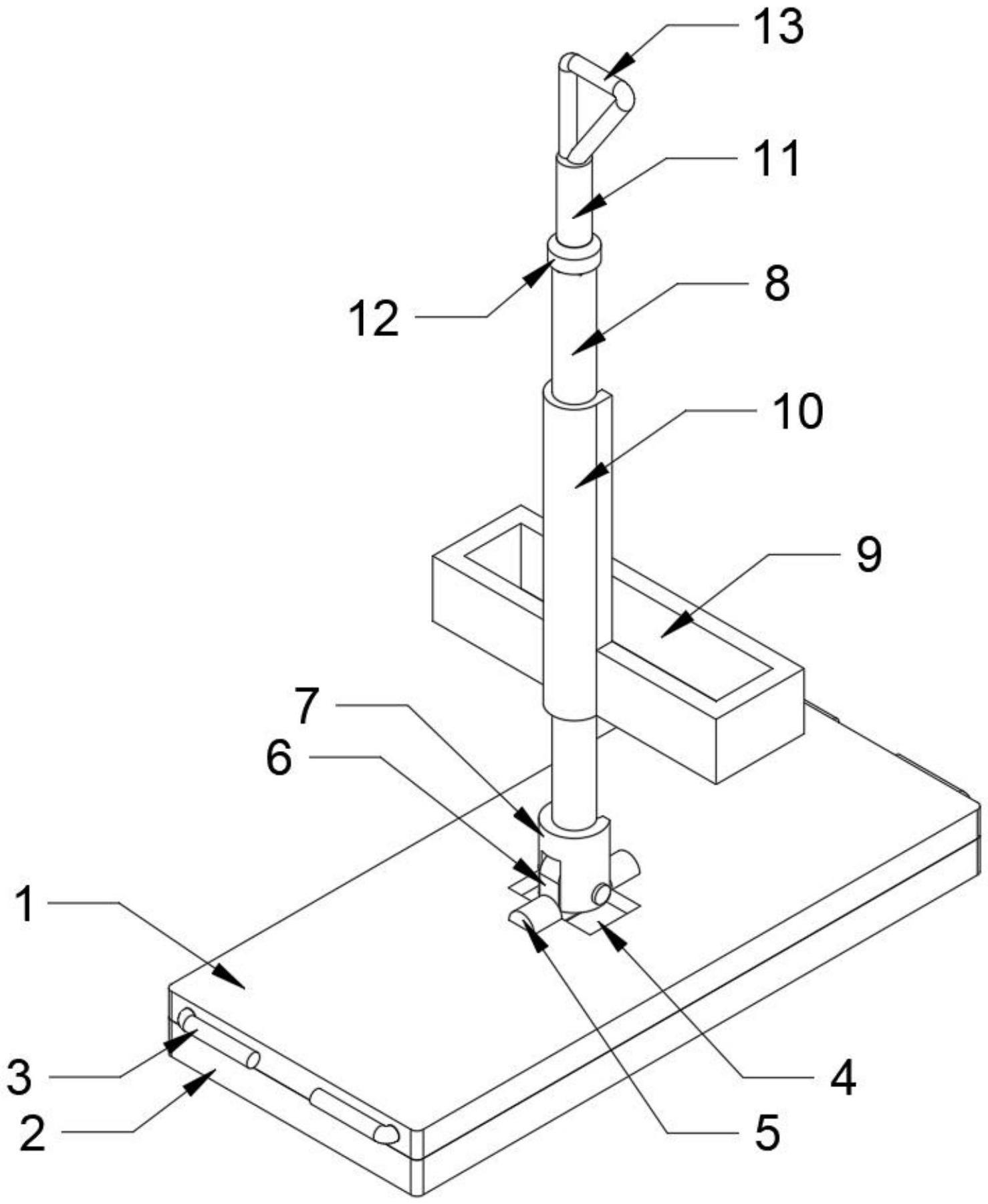

11.图1为本实用新型提出的一种实验室台面擦灰器的前侧的立体结构示意图；
12.图2为本实用新型提出的一种实验室台面擦灰器的后侧的立体结构示意图；
13.图3为本实用新型提出的一种实验室台面擦灰器的展开图。
14.图中：1、安装板；2、海绵板；3、螺纹杆；4、活动槽；5、限位套；6、活动块；7、连接座；8、第一支架；9、压环；10、活动套；11、第二支架；12、连接环；13、握把；14、锁紧槽。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
16.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
17.参照图1-3，一种实验室台面擦灰器，包括安装板1，安装板1的下表面设有海绵板2，安装板1外表面两端的两侧均开设有内螺纹孔，安装板1通过内螺纹孔的内表面插设有螺纹杆3，安装板1的上表面中部开设有活动槽4，安装板1上表面的中部两端均设有限位套5，安装板1通过限位套5的内表面设有活动块6，活动块6的外表面插设有连接座7。
18.通过安装板1可完成海绵板2以及整个擦灰器的连接固定安装，通过海绵板2可进行灰尘的擦拭，在海绵板2浸湿并挤水后，其处于湿润状态且不会含有较多的水分，可对实验台面进行灰尘的擦拭，有利于避免实验台面在擦拭过程中沾附较多水渍的情况，从而使得实验台面在擦拭完成后即可投入使用，节省了等待水渍晾干的时间，通过螺纹杆3可与实验台面的边缘进行卡接，从而实现对海绵板2的限位，使得海绵板2可在实验台面顺畅的进行擦拭，有利于避免擦拭轨迹发生偏移的现象，从而避免了多次重复擦拭的情况，通过活动槽4与限位套5配合使用，便于活动块6的角度调整，从而使得海绵板2可进行角度调整，从而实现多角度擦拭避免卫生死角。
19.连接座7的上表面中部设有呈中空状的第一支架8，第一支架8远离连接座7的端部外表面开设有若干锁紧槽14，第一支架8的外表面中部套设有压环9，第一支架8的外表面上部设有活动套10，活动套10的下表面与压环9的上表面连接，第一支架8的内部插设有第二支架11，第二支架11远离第一支架8的端部设有握把13，第二支架11与第一支架8远离连接座7的端部通过连接环12固定。
20.通过第一支架8与第二支架11伸缩设置，可增加海绵板2的可擦拭范围，避免了需要多角度移动针对实验台面进行擦拭的现象，使得擦拭人员可站立原地不动完成实验台面的擦拭，有利于节省擦拭人员的劳动量，通过锁紧槽14与连接环12配合使用，可对第一支架8与第二支架11伸缩完成后进行锁紧固定，在连接环12的拧紧下锁紧槽14会逐渐靠拢收缩，从而完成对第二支架11的锁紧固定，通过活动套10可带动压环9在第一支架8的表面活动，在将海绵板2通过活动块6调整角度后，可利用压环9对海绵板2的表面进行挤压，从而实现海绵板2表面的涮洗与沥干水分，通过握把13便于擦拭人员进行擦灰器的拿取，同时使用完的擦灰器可通过握把13进行悬挂晾干，操作简单，有利于推广使用。
21.使用原理及优点：本实用新型在应用的过程中，在针对实验台面布满灰尘需要进行清理的过程中，首先可将海绵板2用水浸湿，再利用压环9压干海绵板2上的水分，此时海
绵板2即可处于湿润状态的同时其内部不会含有较多的水分，从而有利于避免在擦拭实验台面的过程中还需水渍晾干才能使用的现象，当海绵板2湿润后即可对实验台面进行擦拭，此时可转动螺纹杆3使得其横向端部朝下，此时即可将螺纹杆3的横向端与实验台的侧边进行对齐，擦拭人员即可推动海绵板2对实验台面进行擦拭，同时在螺纹杆3与试验台侧边接触的情况下可保证海绵板2的擦拭轨迹不会发生偏移，可顺畅的从而实验台的一侧擦拭至另一侧，有利于避免擦拭过程中擦拭轨迹发生偏移，需要多次重复进行擦拭的现象，同时第一支架8与第二支架11呈伸缩式设置，使得第一支架8与第二支架11可进行伸缩，从而有利于增大海绵板2的擦拭范围，使得擦拭人员可站立不动的情况下完成实验台面的擦拭，有利于减轻擦拭人员的劳动量；上述过程使得擦灰器可顺畅的对实验台面进行擦拭，有利于避免擦拭轨迹的偏移导致的需要多次重复擦拭的现象，同时在擦拭的过程中有利于减少实验台表面沾附的水渍，从而避免需要长时间等待实验台面水渍晾干才能投入使用的情况，且擦灰器的擦拭范围较大，有利于避免需要擦拭人员多方位调整角度进行擦拭的现象，在减轻擦拭人员劳动量的同时有利于避免卫生死角，操作简单，有利于推广使用。
22.综上：该擦灰器可顺畅的对实验台面进行擦拭，有利于避免擦拭轨迹的偏移导致的需要多次重复擦拭的现象，同时在擦拭的过程中有利于减少实验台表面沾附的水渍，且擦拭范围较大，有利于避免需要擦拭人员多方位调整角度进行擦拭的现象。
23.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
