1.本实用新型涉及牙刷技术领域，尤其涉及一种牙周牙刷。


背景技术：

2.调病是指支持牙周周围组织结构的炎症和毁坏，这些结构主要指牙龈、牙槽骨和牙根外面的组织，牙周病主要是由聚积在口腔内的细菌引起，牙周病的发生也受整个机体状况的影响。
3.经检索，现有专利(申请号：202221723481.5)公开了一种新型牙周牙刷，本实用新型公开了一种新型牙周牙刷，包括下杆体，所述下杆体下端通过轴承转动连接有旋转底座，所述旋转底座的上端中心处固定设置有转轴，所述转轴的上端贯穿下杆体并转动连接有上杆体，所述上杆体的内部一侧设置有纽扣电池，所述上杆体的前端面靠中部处固定嵌设有开关。本实用新型提出的一种新型牙周牙刷，可以根据使用者的手掌大小进行调节，使用体验更好，适用范围更广，但发明人在实现本实用新型的过程中发现现有技术存在如下问题：该牙刷是利用吸盘的吸附力粘在桌面上的，由于在洗漱过程中部分水会打在桌面上，吸盘遇水后，其吸力会大大降低，很容易出现倒塌的情况，无法稳定固定住牙刷，为了对这一问题进行解决。
4.因此，提出一种牙周牙刷。


技术实现要素：

5.本实用新型的目的在于提供一种牙周牙刷，以解决上述背景技术中提出的问题。
6.为了实现上述目的，本实用新型采用了如下技术方案：一种牙周牙刷，包括夹板，所述夹板的内壁螺纹连接有挤压杆，挤压杆的上端固定连接有防滑垫，挤压杆的下端固定连接有固定板，固定板的内壁滑动连接有插杆，夹板的下表面开设有与插杆相适配的插槽，插杆的表面设置有驱动插杆插入插槽内的压缩弹簧，夹板的上表面固定连接有磁块，磁块的表面设置有牙刷本体，牙刷本体包括杆体。
7.优选地，所述杆体的表面开设有凹槽，凹槽的内壁分别转动连接有螺纹杆和蜗杆，螺纹杆的表面螺纹连接有圆杆。
8.优选地，所述圆杆的表面螺纹连接有牙刷头，螺纹杆的表面固定连接有蜗轮。
9.优选地，所述杆体的表面开设有用来储存的储存槽，储存槽的内壁插设有密封塞，密封塞的表面固定连接有铁片。
10.优选地，所述夹板的侧面固定连接有挂钩，挂钩由不锈钢材料制成。
11.优选地，所述杆体的表面固定连接有橡胶垫，橡胶垫的表面设置有若干个防滑凸起。
12.本实用新型与现有技术相比具有以下优点：
13.1、本实用新型通过设置夹板、挤压杆、防滑垫、磁块和铁片，使用时，将夹板卡在洗漱台上，然后通过转动挤压杆对夹板进行固定，由于杆体的表面设置有铁片，铁片会吸在磁
块上，因此在不使用时，可以将杆体放在磁块上，利用磁块吸附铁片的原理，进而能够稳定的固定住杆体，相较吸盘而言固定效果更好，而且不会因为洗漱台上存有大量水珠而出现无法固定的情况。
14.2、本实用新型通过设置螺纹杆、圆杆、牙刷头和储存槽，在旅行过程中，需要随身携带自己的洗漱用品(其中就包括牙刷)，为了旅行袋中能够存放更多的物品，打包牙刷时，首先将牙刷头与圆杆分离，然后将牙刷头放入储存槽内，接着通过转动蜗杆、蜗轮使螺纹杆逆时针转动，逆时针转动的螺纹杆会带动圆杆进入杆体内部，通过以上方式能够有效降低装置所占用的面积。
附图说明

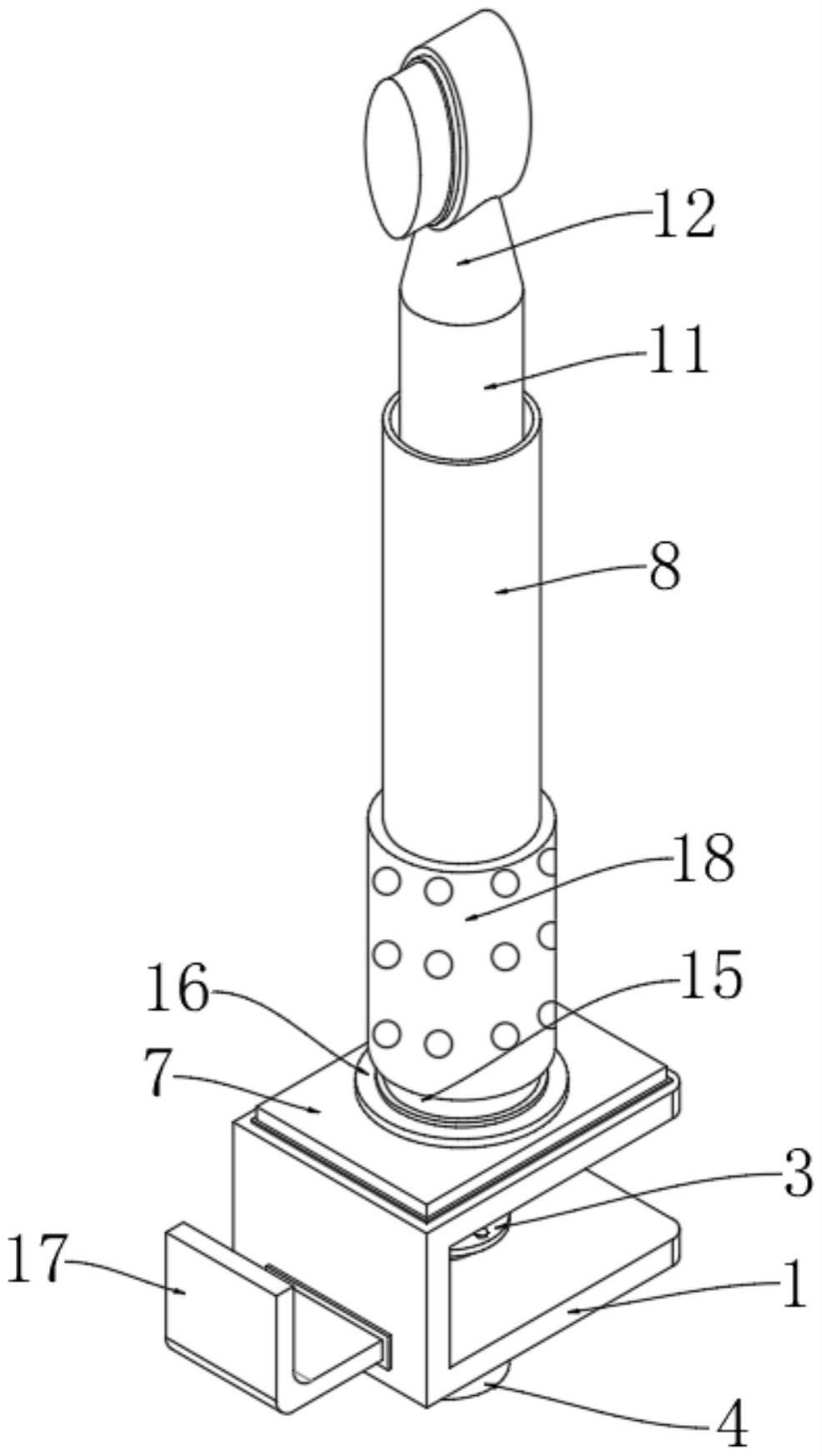

15.图1为实用新型提出的立体结构示意图；
16.图2为夹板剖视结构示意图；
17.图3为杆体剖视结构示意图；
18.图4为图3中a处放大结构示意图。
19.图中：1、夹板；2、挤压杆；3、防滑垫；4、固定板；5、插杆；6、压缩弹簧；7、磁块；8、杆体；9、螺纹杆；10、蜗杆；11、圆杆；12、牙刷头；13、蜗轮；14、储存槽；15、密封塞；16、铁片；17、挂钩；18、橡胶垫。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.参照图1-4，一种牙周牙刷，包括夹板1，夹板1的侧面固定连接有挂钩17，挂钩17由不锈钢材料制成，通过设置挂钩17，从而方便对某些物品进行放置，夹板1的内壁螺纹连接有挤压杆2，挤压杆2的上端固定连接有防滑垫3，防滑垫3由橡胶材料制成，挤压杆2的下端固定连接有固定板4，固定板4的内壁滑动连接有插杆5，夹板1的下表面开设有与插杆5相适配的插槽，插杆5的表面设置有驱动插杆5插入插槽内的压缩弹簧6。
23.当挤压杆2夹紧洗漱台后，插杆5在压缩弹簧6弹力作用下会插在夹板1下表面的插槽中，插杆5能够对挤压杆2进行限制，防止挤压杆2出现回转的情况，夹板1的上表面固定连接有磁块7，磁块7的表面设置有牙刷本体，牙刷本体包括杆体8，杆体8的表面固定连接有橡胶垫18，橡胶垫18的表面设置有若干个防滑凸起，通过设置橡胶垫18和防滑凸起，更有利于用户握紧杆体8，不容易脱落，杆体8的表面开设有用来储存的储存槽14，储存槽14的内壁插设有密封塞15，密封塞15的表面固定连接有铁片16。
24.本实用新型通过设置夹板1、挤压杆2、防滑垫3、磁块7和铁片16，使用时，将夹板1卡在洗漱台上，然后通过转动挤压杆2对夹板1进行固定，由于杆体8的表面设置有铁片16，
铁片16会吸在磁块7上，因此在不使用时，可以将杆体8放在磁块7上，利用磁块7吸附铁片16的原理，进而能够稳定的固定住杆体8，相较吸盘而言固定效果更好，而且不会因为洗漱台上存有大量水珠而出现无法固定的情况。
25.杆体8的表面开设有凹槽，凹槽的内壁分别转动连接有螺纹杆9和蜗杆10，螺纹杆9的表面螺纹连接有圆杆11，圆杆11的表面螺纹连接有牙刷头12，螺纹杆9的表面固定连接有蜗轮13。
26.本实用新型通过设置螺纹杆9、圆杆11、牙刷头12和储存槽14，在旅行过程中，需要随身携带自己的洗漱用品其中就包括牙刷，为了旅行袋中能够存放更多的物品，打包时，首先将牙刷头12与圆杆11分离，然后将牙刷头12放入储存槽14内，接着通过转动蜗杆10、蜗轮13使螺纹杆9逆时针转动，逆时针转动的螺纹杆9会带动圆杆11进入杆体8内部，通过以上方式能够有效降低装置所占用的面积。
27.本实用新型的工作原理如下：使用时，首先将夹板1卡在洗漱台上，然后通过转动挤压杆2对夹板1进行固定，由于杆体8的表面设置有铁片16，铁片16会吸在磁块7上，因此在不使用时，可以将杆体8放在磁块7上，利用磁块7吸附铁片16的原理，进而能够稳定的固定住杆体8。
28.在旅行过程中，为了旅行袋中能够存放更多的物品，打包时，首先将牙刷头12与圆杆11分离，然后将牙刷头12放入储存槽14内，接着通过转动蜗杆10、蜗轮13使螺纹杆9逆时针转动，逆时针转动的螺纹杆9会带动圆杆11进入杆体8内部，通过以上方式能够有效降低装置所占用的面积。
