1.本申请涉及一种带有负压引流的口腔护理牙刷。


背景技术：

2.在对昏迷病人进行护理时，口腔护理一般是比较难进行的。主要是有三方面的问题，一方面，口腔内由于牙齿、牙龈、舌头等的存在，清理干净的难度较高；另一方面，在进行口腔护理时，由于病人昏迷，没有任何的自主意识为医护人员提供协助，正常硬质的清洗器械容易导致口腔黏膜受损；再一方面，虽然病人处于昏迷，但是身体自身的应激反应是存在的，在口腔受到刺激之后，容易分泌大量的唾液，而由于昏迷病人很难对于大量的唾液进行处理，若处理不及时，又可能导致昏迷病人呛水，存在一定的危险性。现在一般是依靠医护人员的经验进行，进行昏迷病人口腔护理时耗时耗力，临床上亟需一款适用于昏迷病人口腔护理的器件。


技术实现要素：

3.为了解决上述问题，本申请提出了一种带有负压引流的口腔护理牙刷，包括一清洗部，在清洗部上设置若干流通孔，在清洗部上插装设置一导出管，在导出管上设置有与流通孔对应设置的连接通孔，在导出管远离清洗部的一侧设置一手持部，在手持部上设置一与导出管连通设置的导通通道，所述导通通道通过连接软管与外部负压源连通设置。本申请采用清洗部起到吸收唾液和清洗牙齿的作用，导出管则是作为中间组件，起到支撑和传导的作用，而手持部是便于使用人员使用，并提供负压源的连接组件，使得在清洗部上提供负压。
4.优选的，所述清洗部包括一海绵块，在海绵块的侧部设置有若干横向摩擦槽。
5.优选的，在海绵块的至少一侧设置一加强板，在加强板上设置有若干竖向设置的牙刷毛。本申请通过设置牙刷毛，可以方便的进行昏迷病人牙齿的深度处理，而在刷洗完毕之后，又可以利用海绵块的吸附功能，尽可能快的将内部的水导出，避免昏迷病人呛水。
6.优选的，所述加强板上设置有若干穿设孔。
7.优选的，所述流通孔设置在海绵块的侧部，所述流通孔的轴向与导出管的轴向垂直设置。
8.优选的，所述手持部包括一横向连接杆，在横向连接杆的底部设置一把手，在把手对应横向连接杆的位置上设置有摩擦段。本申请的摩擦段与把手配合设置，首先是方便医护人员使用，其次是便于使用人员用力刷，再次就是在保证内部稳定性的基础上，还能够形成导通通道，保证海绵块部位的负压状态。
9.优选的，所述横向连接杆的中部中空设置形成导通通道。
10.优选的，所述导通通道远离海绵块的一侧设置有套接头。
11.优选的，所述把手包括一长方形柱体，在长方形柱体的下方设置一扩大缘。
12.优选的，所述导出管为硅胶管。
13.本申请能够带来如下有益效果：
14.1.本申请采用清洗部起到吸收唾液和清洗牙齿的作用，导出管则是作为中间组件，起到支撑和传导的作用，而手持部是便于使用人员使用，并提供负压源的连接组件，使得在清洗部上提供负压。
15.2.本申请通过设置牙刷毛，可以方便的进行昏迷病人牙齿的深度处理，而在刷洗完毕之后，又可以利用海绵块的吸附功能，尽可能快的将内部的水导出，避免昏迷病人呛水。
16.3.本申请的摩擦段与把手配合设置，首先是方便医护人员使用，其次是便于使用人员用力刷，再次就是在保证内部稳定性的基础上，还能够形成导通通道，保证海绵块部位的负压状态。
附图说明
17.此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

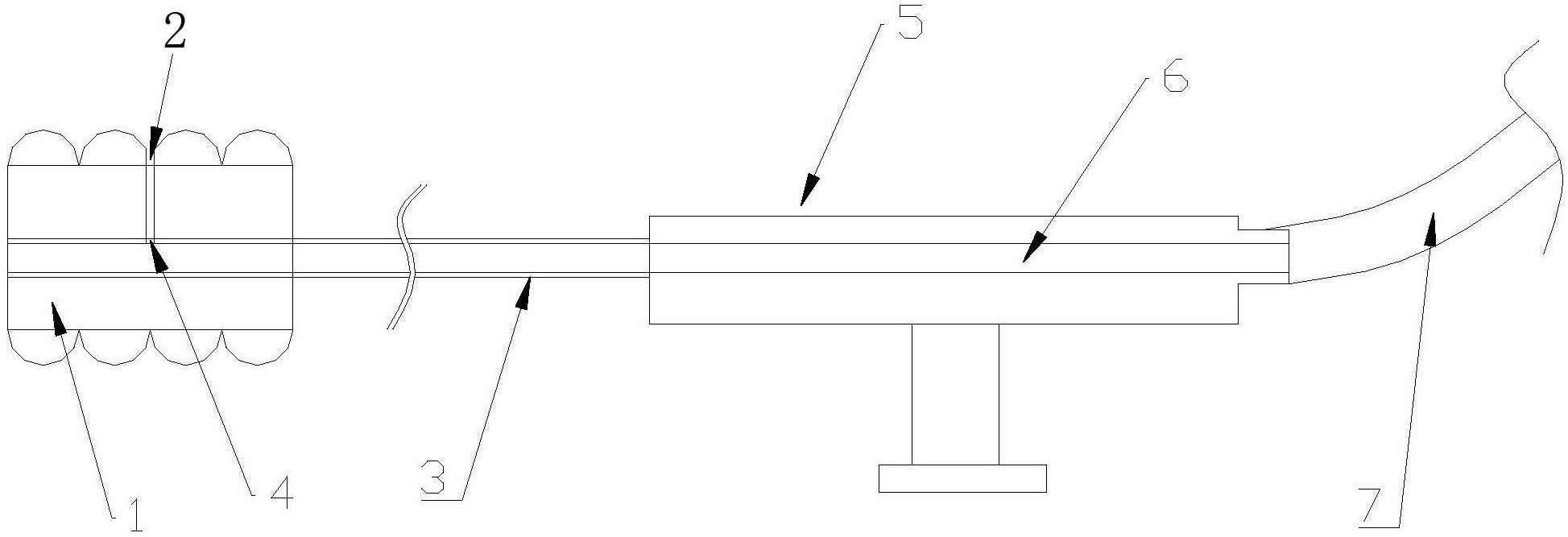

18.图1为本申请的结构示意图；
19.图2为清洗部的结构示意图；
20.图3为带有加强板的结构示意图；
21.图4为手持部的结构示意图。
具体实施方式
22.为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本申请进行详细阐述。
23.在第一个实施例中，如图1所示，一种带有负压引流的口腔护理牙刷，包括一清洗部1，在清洗部1上设置若干流通孔2，在清洗部1上插装设置一导出管3，在导出管3上设置有与流通孔2对应设置的连接通孔4，在导出管3远离清洗部1的一侧设置一手持部5，在手持部5上设置一与导出管3连通设置的导通通道6，导通通道6通过连接软管7与外部负压源连通设置。
24.装配时，首先是打开外部负压源，产生负压之后，连接软管7将负压传输到导通通道6，然后再通过导出管3将负压传输到清洗部1，在清洗部1处于负压状态下，利用清洗部1对于昏迷病人的口腔进行清理的同时，还能将内部的唾液排出，避免昏迷病人出现危险。
25.在第二个实施例中，如图1-4所示，一种带有负压引流的口腔护理牙刷，包括一清洗部1，在清洗部1上设置若干流通孔2，在清洗部1上插装设置一导出管3，在导出管3上设置有与流通孔2对应设置的连接通孔4，在导出管3远离清洗部1的一侧设置一手持部5，在手持部5上设置一与导出管3连通设置的导通通道6，导通通道6通过连接软管7与外部负压源连通设置。清洗部1包括一海绵块8，在海绵块8的侧部设置有若干横向摩擦槽9。在海绵块8的至少一侧设置一加强板10，在加强板10上设置有若干竖向设置的牙刷毛11。加强板10上设置有若干穿设孔12。流通孔2设置在海绵块8的侧部，流通孔2的轴向与导出管3的轴向垂直设置。手持部5包括一横向连接杆13，在横向连接杆13的底部设置一把手14，在把手14对应横向连接杆13的位置上设置有摩擦段15。横向连接杆13的中部中空设置形成导通通道6。导
通通道6远离海绵块8的一侧设置有套接头16。把手14包括一长方形柱体17，在长方形柱体17的下方设置一扩大缘18。导出管3为硅胶管。
26.装配时，首先是打开外部负压源，产生负压之后，连接软管7将负压传输到导通通道6，然后再通过导出管3将负压传输到清洗部1，在清洗部1处于负压状态下，利用清洗部1上的牙刷毛11以及横向摩擦槽9结合起来，对于昏迷病人的口腔进行清理，牙刷毛11能够起到清理作用，横向磨擦槽则是对于牙龈、牙齿进行整理，从而使得海绵块8进行唾液吸附，还能将昏迷病人口腔内部的唾液排出，从而最大限度的避免昏迷病人出现危险。
27.以上仅为本申请的实施例而已，并不用于限制本申请。对于本领域技术人员来说，本申请可以有各种更改和变化。凡在本申请的精神和原理之内所作的任何修改、等同替换、改进等，均应包含在本申请的权利要求范围之内。


技术特征：
1.一种带有负压引流的口腔护理牙刷，其特征在于：包括一清洗部，在清洗部上设置若干流通孔，在清洗部上插装设置一导出管，在导出管上设置有与流通孔对应设置的连接通孔，在导出管远离清洗部的一侧设置一手持部，在手持部上设置一与导出管连通设置的导通通道，所述导通通道通过连接软管与外部负压源连通设置；所述清洗部包括一海绵块，在海绵块的侧部设置有若干横向摩擦槽；在海绵块的至少一侧设置一加强板，在加强板上设置有若干竖向设置的牙刷毛；所述加强板上设置有若干穿设孔；所述流通孔设置在海绵块的侧部，所述流通孔的轴向与导出管的轴向垂直设置。2.根据权利要求1所述的一种带有负压引流的口腔护理牙刷，其特征在于：所述手持部包括一横向连接杆，在横向连接杆的底部设置一把手，在把手对应横向连接杆的位置上设置有摩擦段。3.根据权利要求2所述的一种带有负压引流的口腔护理牙刷，其特征在于：所述横向连接杆的中部中空设置形成导通通道。4.根据权利要求3所述的一种带有负压引流的口腔护理牙刷，其特征在于：所述导通通道远离海绵块的一侧设置有套接头。5.根据权利要求2所述的一种带有负压引流的口腔护理牙刷，其特征在于：所述把手包括一长方形柱体，在长方形柱体的下方设置一扩大缘。6.根据权利要求1所述的一种带有负压引流的口腔护理牙刷，其特征在于：所述导出管为硅胶管。

技术总结
一种带有负压引流的口腔护理牙刷，包括一清洗部，在清洗部上设置若干流通孔，在清洗部上插装设置一导出管，在导出管上设置有与流通孔对应设置的连接通孔，在导出管远离清洗部的一侧设置一手持部，在手持部上设置一与导出管连通设置的导通通道，所述导通通道通过连接软管与外部负压源连通设置。本申请采用清洗部起到吸收唾液和清洗牙齿的作用，导出管则是作为中间组件，起到支撑和传导的作用，而手持部是便于使用人员使用，并提供负压源的连接组件，使得在清洗部上提供负压。使得在清洗部上提供负压。使得在清洗部上提供负压。
