1.本实用新型涉及电脑配件技术领域，尤其涉及一种云电脑主机箱体。


背景技术：

2.云电脑是一种整体服务方案，包括云端资源、传输协议和云终端，用开放式云终端通过传输协议，把桌面、应用、硬件等资源以按需服务、弹性分配的服务模式提供给用户，用户无需考虑构建复杂的it，就可实现单机多用户，it行业在过去的几十年里得到了迅猛发展，但同时也带来一系列负面影响，包括高昂的成本、缓慢的响应速度以及缺乏一体化管理的基础架构，云电脑是一种全新的it服务，也称之为云电脑服务。
3.为了方便个人连接云电脑服务系统使用，一种便于携带的云电脑主机被制造出来，可以随时随地接入办公环境，数据存储在云端，可以随时使用，但是主机箱体的连接方式较为单一，不便于用户使用。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中主机箱体的连接方式较为单一，不便于用户使用的问题，而提出的一种云电脑主机箱体。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种云电脑主机箱体，包括：一体成型的壳体，其中，所述壳体上固定设置有sim卡槽和连接端口；上盖，可拆卸设置在壳体上，所述上盖通过连接部与壳体连接。
7.为了使壳体和上盖具有防滑效果，优选地，所述壳体和上盖上均固定设置有防滑纹，且所述壳体上开设有挂绳孔。
8.为了便于生产和制造，优选地，所述壳体和上盖材质为不锈钢或者塑料。
9.为了保证壳体和上盖之间的连接强度，优选地，所述连接部包括固定连接在所述上盖内的连接板，其中，所述壳体内开设有通孔，所述连接板上开设有与通孔同轴的螺纹孔，且所述通孔为沉头孔。
10.为了便于上盖的拆卸，优选地，所述连接部还包括固定连接在所述上盖内的弹性板，其中，所述壳体内开设有贯穿的卡槽，所述弹性板上固定连接有凸块，所述凸块与卡槽相卡合，所述卡槽口部设置有防尘塞。
11.为了可以是上盖与壳体之间的连接具有良好的防水性，优选地，所述连接部还包括开设在所述壳体顶部的储胶槽，所述上盖与壳体结合处设置有涂胶层，所述储胶槽内放置有热熔胶。
12.与现有技术相比，本实用新型提供了一种云电脑主机箱体，具备以下有益效果：
13.1、该云电脑主机箱体，通过利用螺钉将上盖固定在壳体上，可以保证上盖与壳体之间的连接强度，即使是在不小心摔到的情况下，也不会出现松动现象；
14.2、该云电脑主机箱体，通过利用凸块与卡槽卡合连接，一方面可以使上盖与壳体之间具有很好的连接强度，另一方面便于将上盖从壳体上拆下，方便对壳体内的零部件进
行检修，提高维护效率；
15.3、该云电脑主机箱体，通过将上盖利用热熔胶与壳体胶装固定，一方面可以使壳体具有很好的防水效果，避免在使用时误操作导致水进入壳体内，使壳体内的零部件出现损坏，另一方面从外面看，上盖与壳体近乎看不出连接痕迹，具有很高的美观效果，有助于提高用户使用体验。
16.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型通过将上盖与壳体之间的连接采用螺钉连接或者卡槽与凸块卡合连接或者热熔胶胶装连接，便于用户使用。
附图说明

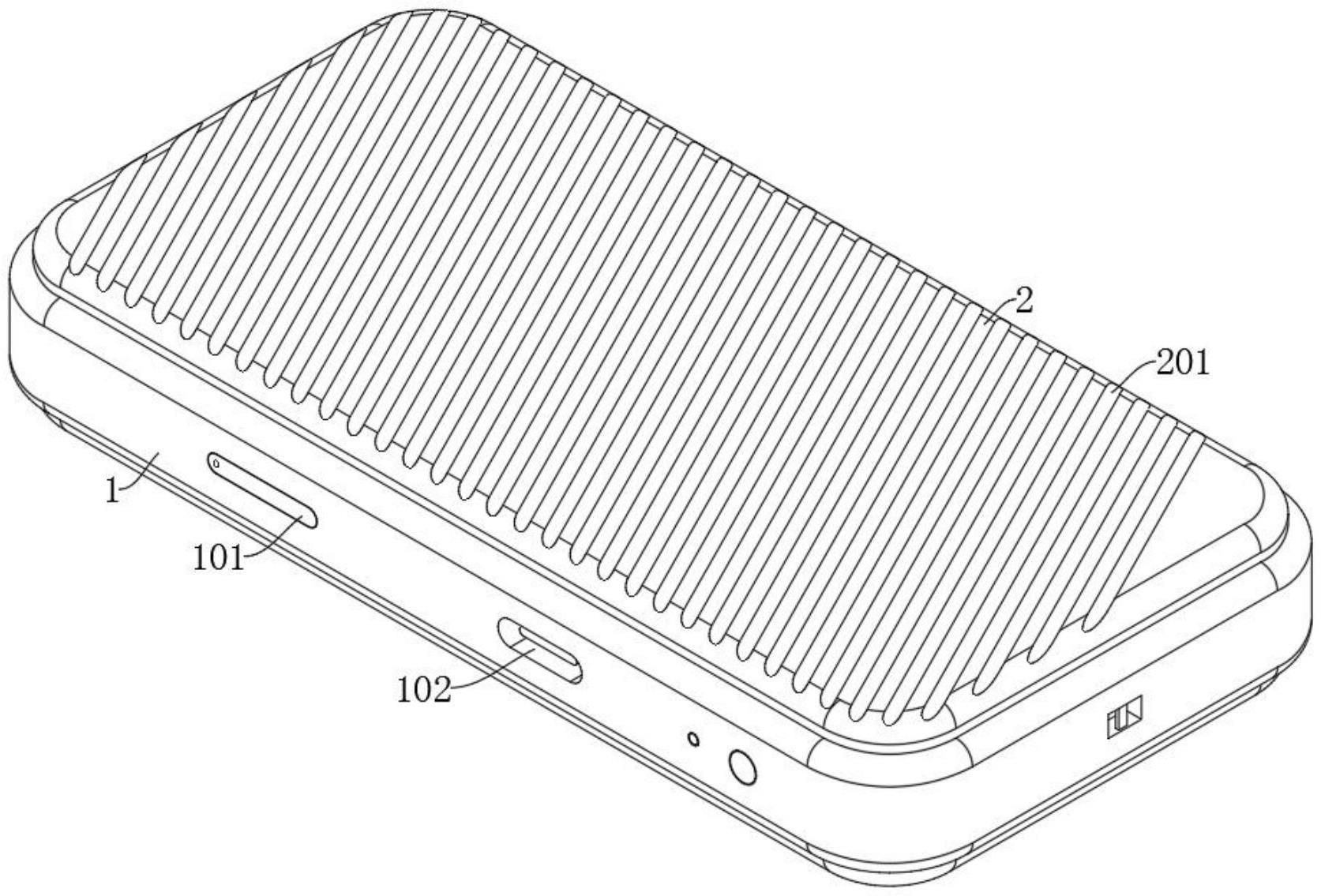

17.图1为本实用新型提出的一种云电脑主机箱体的结构示意图一；
18.图2为本实用新型提出的一种云电脑主机箱体的结构示意图二；
19.图3为本实用新型提出的一种云电脑主机箱体连接部的结构示意图一；
20.图4为本实用新型提出的一种云电脑主机箱体连接部的结构示意图二；
21.图5为本实用新型提出的一种云电脑主机箱体连接部的结构示意图三。
22.图中：1、壳体；101、sim卡槽；102、连接端口；103a、通孔；103b、卡槽；104、储胶槽；2、上盖；201、防滑纹；3a、连接板；3b、弹性板；301、螺纹孔；302、凸块；4、防尘塞；5、涂胶层。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
24.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
25.实施例1：
26.参照图1-图5，本实用新型实施例提供了一种云电脑主机箱体，包括：一体成型的壳体1及可拆卸设置在壳体1上的上盖2，壳体1和上盖2上均固定设置有防滑纹201，一方面在携带时防止从手中滑落，另一方面可以增加壳体1和上盖2的表面积，从而可以提高散热效果，且壳体1和上盖2材质为不锈钢或者塑料，当壳体1和上盖2的材质为不锈钢时，有助于提高散热效果，还可以提高抗摔效果，提高使用寿命，当材质为塑料时，质感较轻，可以提高随身携带效果，提高用户使用体验，其中，壳体1上固定设置有sim卡槽101和连接端口102，在使用时，便于用于与其他设备相连，在壳体1上还设置有电源键，可以一键开机或者关闭，防止直接拔掉连接线导致数据丢失，为了进一步防止壳体1从手中滑动，在壳体1上开设有挂绳孔，可以用于手绳的悬挂，防止滑落，还可以将一些挂饰悬挂在上面，提高美观，上盖2通过连接部与壳体1连接。
27.参照图2和图3，为了保证连接强度，将上盖2采用螺钉与壳体1相连接，具体为：在上盖2内壁固定连接有连接板3a，其中，壳体1内开设有通孔103a，且通孔103a为沉头孔，在
使用时，避免螺钉头部暴露在壳体1外侧，影响壳体1的整体美观性，还可能刮伤手部，使用户受伤，影响使用体验，连接板3a上开设有与通孔103a同轴的螺纹孔301，在使用时，将上盖2安装在壳体1上，用螺钉从通孔103a中穿过，向螺纹孔301中旋进，可以将上盖2牢牢地固定在壳体1上，通过采用螺钉固定，上盖2与壳体1之间的连接强度可以得到很好的保障，即使是在不小心摔到的情况下，也不会出现松动现象。
28.实施例2：
29.参照图1、图2和图4，与实施例一基本相同，但在此基础上，进一步的，我们将连接部具体细化，首先在上盖2的内壁固定连接有弹性板3b，在壳体1内对应的开设有贯穿壳体1的卡槽103b，在弹性板3b上远离上盖2的一端固定连接有凸块302，凸块302与卡槽103b相卡合，起到固定连接效果，而且为了防止灰尘或者其他小的物体从卡槽103b中进入到壳体1内，我们在卡槽103b口部安装有防尘塞4，可以有效避免灰尘进入，在使用时，将上盖2盖在壳体1上，在盖的过程中，弹性板3b上的凸块302会滑进卡槽103b中，然后将防尘塞4塞进卡槽103b中，此时，上盖2固定在壳体1上，在拆卸时，将防尘塞4从卡槽103b中取出，然后从卡槽103b中推动凸块302向壳体1内移动，这时可以将上盖2从壳体1中拆下，通过利用凸块302与卡槽103b卡合连接，一方面上盖2与壳体1之间具有很好的连接强度，另一方面便于将上盖2从壳体1上拆下，方便对壳体1内的零部件进行检修，提高维护效率。
30.实施例3：
31.参照图1、图2和图5，与实施例一和实施例二基本相同，但在此基础上，更进一步的，我们将连接部具体细化，在这里我们在壳体1顶部的开设有跑道形的储胶槽104，在储胶槽104内会放置熔化后的热熔胶，使上盖2与壳体1结合处形成一层涂胶层5，为了防止上盖2在安装时发生错位，在上盖2内壁固定连接有限位板，限位板与壳体1内壁紧密贴合，一方面可以使保证上盖2在壳体1上的位置固定，另一方面可以防止热熔胶进入壳体1内，导致在壳体1内凝固，影响内部布局，在使用时，将熔化后的热熔胶涂抹进储胶槽104中，在上盖2上与壳体1连接处也涂抹一层热熔胶，然后将上盖2扣在壳体1上，将上盖2按压在壳体1上，等待热熔胶完全凝固，固定效果较为理想，在拆卸时，利用热风机在外侧对上盖2与壳体1结合处进行吹，在热熔胶再次熔化后，可以将上盖2从壳体1上拆下，通过将上盖2利用热熔胶与壳体1胶装固定，一方面可以使壳体1具有很好的防水效果，避免在使用时误操作导致水进入壳体1内，使壳体1内的零部件出现损坏，另一方面从外面看，上盖2与壳体1近乎看不出连接痕迹，具有很高的美观效果，有助于提高用户使用体验。
32.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
