1.本实用新型涉及修正刷技术领域，尤其是涉及一种空调翅片修正刷。


背景技术：

2.空调的使用越来越广泛，在炎热的夏天各家各户都喜欢开着空调纳凉，但是空调散热片在长时间的使用之后会残留较多的细菌，在空调运转时，空调散热片上的细菌从出风口喷出，通过呼吸道进入人体，容易导致人体出现头晕乏力等问题，因此需要修正刷定期地对空调的翅片进行清洗。
3.现有技术中在用修正刷对翅片进行清洗时，翅片上一些较小的拐角处，修正刷进入不到里面，从而导致空调翅片清理得不干净，细菌容易残留在翅片上，修正刷的实用性降低。
4.为了解决上述问题，现有技术是采用在对较小的拐角处进行清洗时，更换较小的毛刷进行清洗，这样导致工作人员在对翅片清洗时需要带两个大小不同的毛刷，给工作人员带来不便，本实用新型采用另一种方式进行处理。


技术实现要素：

5.本实用新型为解决用修正刷对翅片进行清洗时，翅片上一些较小的拐角处，修正刷进入不到里面，从而导致空调翅片清理得不干净，细菌容易残留在翅片上，修正刷的实用性降低的问题所提出一种空调翅片修正刷。
6.为了实现上述目的，本实用新型采用了如下技术方案：一种空调翅片修正刷，包括握把，所述握把的一端设有调节装置，所述调节装置包括固定板，所述固定板固定连接在握把的一端，所述固定板远离握把的一侧固定连接有若干个第一刷毛，所述固定板的表面螺纹连接有螺杆，所述螺杆的一端转动连接有垫板，所述垫板远离螺杆的一端固定连接有若干个第二刷毛。
7.上述部件所达到的效果为：通过调节装置在对空调翅片进行清洗时，固定板上的第一刷毛和垫板上的第二刷毛一起对空调翅片进行清洗，在对翅片较小的拐角处进行清洗时，转动螺杆，螺杆带着垫板进行移动，垫板远离固定板，这时将较小的垫板移动到翅片的拐角处，用垫板上的第二刷毛对翅片的拐角进行清洗，提高了垫板的实用性。
8.优选的，所述固定板对应垫板的一侧开设有凹槽，所述凹槽的尺寸与垫板的尺寸相适配。
9.上述部件所达到的效果为：通过设置凹槽达到了方便将垫板放置到凹槽中，给掩藏垫板带来便利。
10.优选的，所述固定板的表面滑插设置有两个限位杆，所述限位杆呈中心对称，所述限位杆的一端与垫板固定连接。
11.上述部件所达到的效果为：通过设置限位杆达到了对垫板移动方向进行限制的效果，尽可能避免垫板发生转动，提高了垫板移动的稳定性。
12.优选的，所述螺杆远离垫板的一端固定连接有控制块，所述控制块的表面设有防滑纹。
13.上述部件所达到的效果为：通过设置控制块达到了对方便工作人员对螺杆进行移动的效果，给工作人员移动螺杆带来便利。
14.优选的，所述握把远离固定板的一端设有防滑装置，所述防滑装置包括橡胶圈，所述橡胶圈套在握把远离固定板的一端，所述橡胶圈的圆弧面开设有两个圆孔，两个所述圆孔呈中心对称，所述握把对应圆孔处开设有限位槽，所述握把借助限位槽滑动连接有插杆，所述插杆的尺寸与圆孔的尺寸相适配。
15.上述部件所达到的效果为：通过防滑装置设置的橡胶圈套在握把远离固定板的一端，限位槽处的插杆插入圆孔中，对橡胶圈进行固定，通过橡胶圈增大了握把与操作人员手部之间的粗糙程度，进而增大握把与操作人员手部之间的摩擦力，给操作人员带来便利。
16.优选的，所述插杆的一端固定连接有弹簧，所述弹簧远离插杆的一端与限位槽的内壁固定连接。
17.上述部件所达到的效果为：通过弹簧的复位弹力使插杆能够自动地插入圆孔中，给工作人员带来便利。
18.优选的，所述插杆远离限位槽的一端固定连接有圆弧板，所述圆弧板的圆弧面远离插杆。
19.上述部件所达到的效果为：通过设置圆弧板达到了方便工作人员将插杆快速地插入橡胶圈的圆孔中，给工作人员带来便利。
20.综上所述，本实用新型的有益效果为：
21.通过调节装置在对空调翅片进行清洗时，固定板上的第一刷毛和垫板上的第二刷毛一起对空调翅片进行清洗，在对翅片较小的拐角处进行清洗时，转动螺杆，螺杆带着垫板进行移动，垫板远离固定板，这时将较小的垫板移动到翅片的拐角处，用垫板上的第二刷毛对翅片的拐角进行清洗，提高了垫板的实用性。
附图说明

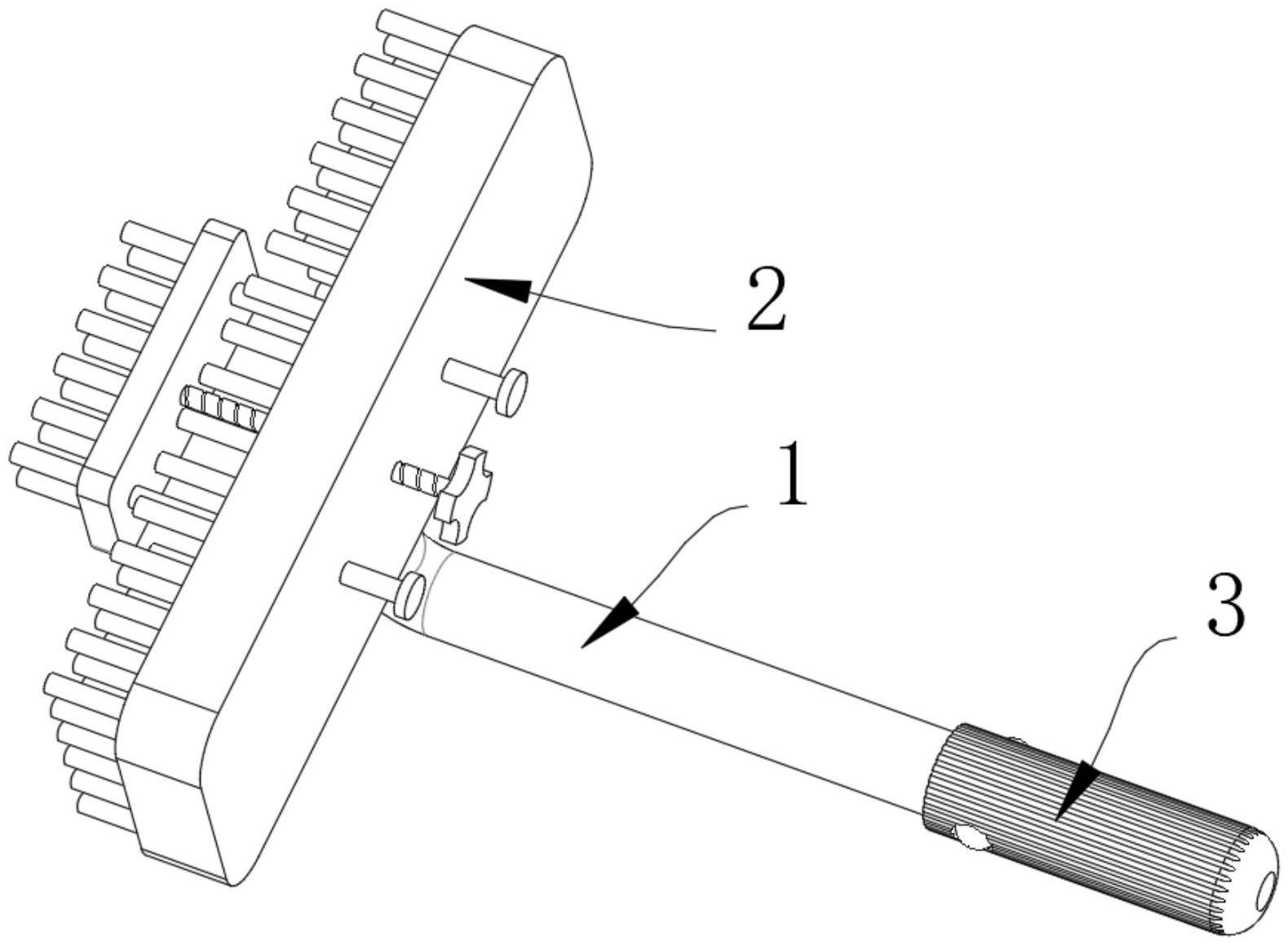

22.图1是本实用新型的立体示意图。
23.图2是本实用新型调节装置的立体示意图。
24.图3是本实用新型调节装置的后侧立体示意图。
25.图4是本实用新型插杆处的剖面图。
26.图5是本实用新型橡胶圈的立体示意图。
27.附图标记说明：
28.1、握把；2、调节装置；21、固定板；22、第一刷毛；23、螺杆；24、垫板；25、第二刷毛；26、凹槽；27、限位杆；28、控制块；3、防滑装置；31、橡胶圈；32、圆孔；33、限位槽；34、插杆；35、弹簧；36、圆弧板。
具体实施方式
29.参照图1-5所示，本实施例公开了一种空调翅片修正刷，包括握把1，握把1的一端设有调节装置2，调节装置2包括固定板21，握把1远离固定板21的一端设有防滑装置3。
30.参照图1-5所示，本实施例公开了固定板21固定连接在握把1的一端，固定板21远离握把1的一侧固定连接有若干个第一刷毛22，固定板21的表面螺纹连接有螺杆23，螺杆23的一端转动连接有垫板24，垫板24远离螺杆23的一端固定连接有若干个第二刷毛25。通过调节装置2在对空调翅片进行清洗时，固定板21上的第一刷毛22和垫板24上的第二刷毛25一起对空调翅片进行清洗，在对翅片较小的拐角处进行清洗时，转动螺杆23，螺杆23带着垫板24进行移动，垫板24远离固定板21，这时将较小的垫板24移动到翅片的拐角处，用垫板24上的第二刷毛25对翅片的拐角进行清洗，提高了垫板24的实用性。
31.参照图1-5所示，本实施例公开了固定板21对应垫板24的一侧开设有凹槽26，凹槽26的尺寸与垫板24的尺寸相适配。通过设置凹槽26达到了方便将垫板24放置到凹槽26中，给掩藏垫板24带来便利。固定板21的表面滑插设置有两个限位杆27，限位杆27呈中心对称，限位杆27的一端与垫板24固定连接。通过设置限位杆27达到了对垫板24移动方向进行限制的效果，尽可能避免垫板24发生转动，提高了垫板24移动的稳定性。螺杆23远离垫板24的一端固定连接有控制块28，控制块28的表面设有防滑纹。通过设置控制块28达到了对方便工作人员对螺杆23进行移动的效果，给工作人员移动螺杆23带来便利。
32.参照图1-5所示，本实施例公开了防滑装置3包括橡胶圈31，橡胶圈31套在握把1远离固定板21的一端，橡胶圈31的圆弧面开设有两个圆孔32，两个圆孔32呈中心对称，握把1对应圆孔32处开设有限位槽33，握把1借助限位槽33滑动连接有插杆34，插杆34的尺寸与圆孔32的尺寸相适配。通过防滑装置3设置的橡胶圈31套在握把1远离固定板21的一端，限位槽33处的插杆34插入圆孔32中，对橡胶圈31进行固定，通过橡胶圈31增大了握把1与操作人员手部之间的粗糙程度，进而增大握把1与操作人员手部之间的摩擦力，给操作人员带来便利。
33.参照图1-5所示，本实施例公开了插杆34的一端固定连接有弹簧35，弹簧35远离插杆34的一端与限位槽33的内壁固定连接。通过弹簧35的复位弹力使插杆34能够自动地插入圆孔32中，给工作人员带来便利。插杆34远离限位槽33的一端固定连接有圆弧板36，圆弧板36的圆弧面远离插杆34。通过设置圆弧板36达到了方便工作人员将插杆34快速地插入橡胶圈31的圆孔32中，给工作人员带来便利。
34.工作原理为：在对空调翅片进行清洗时，垫板24位于固定板21的凹槽26中，固定板21上的第一刷毛22和垫板24上的第二刷毛25一起对空调翅片进行清洗，在对翅片较小的拐角处进行清洗时，转动控制块28，控制块28带着螺杆23进行转动，螺杆23带着垫板24进行移动，其中垫板24上的限位杆27达到了对垫板24移动方向进行限制的效果，尽可能避免垫板24发生转动，提高了垫板24移动的稳定性，垫板24从固定板21的凹槽26移出，移动一段距离之后，这时将较小的垫板24移动到翅片的拐角处，用垫板24上的第二刷毛25对翅片的拐角进行清洗，通过调节装置2提高了垫板24的实用性。
35.首先将橡胶圈31套在握把1的圆弧面，当橡胶圈31移动到限位槽33的位置时，推动圆弧板36，圆弧板36带着插杆34进入到限位槽33的内部，弹簧35进行收缩，这时再移动橡胶圈31，将橡胶圈31的圆孔32移动到插杆34的位置，这时在弹簧35复位弹力的作用下，插杆34借助圆弧板36插入圆孔32中，达到了对橡胶圈31进行固定的效果，通过防滑装置3设置的橡胶圈31增大了握把1与操作人员手部之间的粗糙程度，进而增大握把1与操作人员手部之间的摩擦力，给操作人员带来便利。
