1.本实用新型涉及螺旋滚刷技术领域，尤其涉及一种多功能螺旋滚刷。


背景技术：

2.滚刷一种装饰装修的专业工具，材质多为工程塑料和纤维，也有用天然羊毛面料的。
3.现有的螺旋滚刷在使用时需要频繁蘸取涂料，随后进行粉刷，不仅费时费力，同时也影响粉刷效率，并且粉刷的过程中滚刷容易低落涂料，容易滴落在工作人员手部或者衣物表面，难以清洗，而且不仅是粉刷完成还是更换涂料颜色时，原先的滚刷会直接遗弃，变相增加了粉刷成本。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多功能螺旋滚刷。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种多功能螺旋滚刷，包括固定杆，所述固定杆的中部左侧前端转动连接有固定座，所述固定座的中部上下两侧均固定连接有固定轴，所述固定轴的外侧均固定连接有弹簧，所述固定轴的外侧均滑动连接有移动板，所述移动板的后侧上下端均固定连接有卡块，所述卡块的外侧均扣合在连接环的内侧，所述连接环的后侧固定连接有内轴筒，所述内轴筒的外侧均固定连接有滚刷本体，所述滚刷本体的前侧左端设置有密封塞，所述密封塞的中部固定连接有把手。
6.作为上述技术方案的进一步描述：
7.所述固定杆的右端外侧固定连接有承接盘，所述承接盘的右侧固定连接有防滑垫。
8.作为上述技术方案的进一步描述：
9.所述固定杆的后端设置有转动环，所述转动环的后侧转动连接在转柄的前侧。
10.作为上述技术方案的进一步描述：
11.所述转柄的后侧固定连接有螺纹固定环。
12.作为上述技术方案的进一步描述：
13.所述螺纹固定环的内侧螺纹连接在固定杆的后端外侧。
14.作为上述技术方案的进一步描述：
15.所述转动环的外侧设置在内轴筒的后端。
16.作为上述技术方案的进一步描述：
17.所述固定座的前后侧均固定连接有限位环，所述限位环的内侧均转动连接在固定杆的外侧。
18.本实用新型具有如下有益效果：
19.1、本实用新型中，通过将滚刷本体设置成中空，随后设置开口，当滚刷本体浸入涂
料中时，通过开口流入滚刷内部，当涂料浸满后，可以通过把手推动密封塞对开口密封，随后涂料通过滚刷滚动时，即可通过滚刷的限位绒毛流出，进行粉刷，可以减少频繁蘸取涂料所消耗的时间和体力，提高粉刷效率，同时滴落的涂料也会落入承接盘，防止涂料滴落手部或者衣物表面。
20.2、本实用新型中，可以通过按压移动板带动卡块向内侧移动，取消对连接环和滚刷本体的固定，随后通过转动转柄带动转动环和螺纹固定环转动，并从固定杆取下，即可将滚刷本体取下更换，安装时通过反向操作即可，通过快捷更换滚刷本体，降低更换滚刷的成本。
附图说明

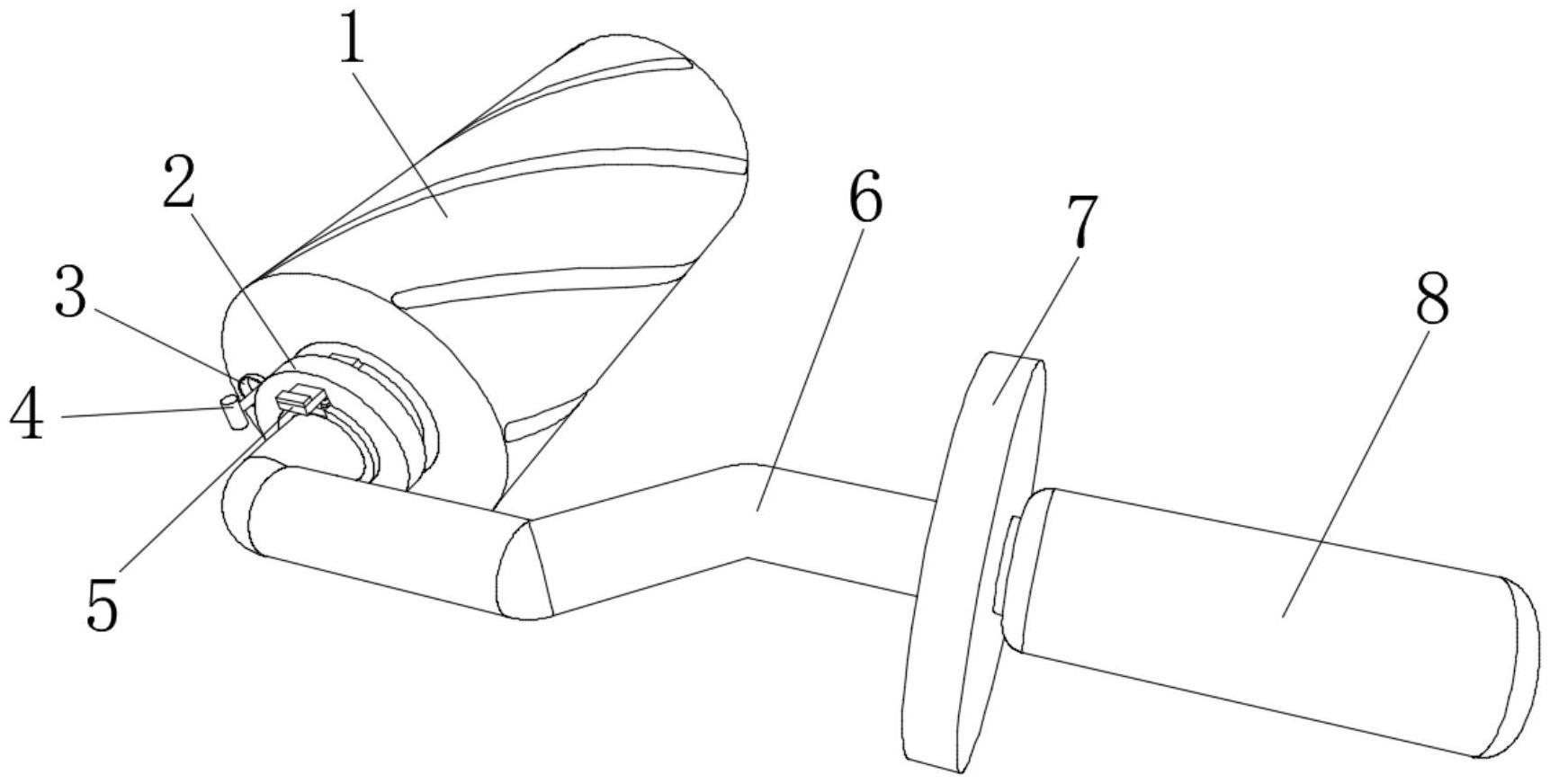

21.图1为本实用新型提出的一种多功能螺旋滚刷的立体图；
22.图2为本实用新型提出的一种多功能螺旋滚刷的左视图；
23.图3为本实用新型提出的一种多功能螺旋滚刷的固定结构剖视图；
24.图4为本实用新型提出的一种多功能螺旋滚刷的滚刷右视结构爆炸图。
25.图例说明：
26.1、滚刷本体；2、固定座；3、密封塞；4、把手；5、移动板；6、固定杆；7、承接盘；8、防滑垫；9、转柄；10、螺纹固定环；11、内轴筒；12、连接环；13、限位环；14、固定轴；15、弹簧；16、卡块；17、转动环。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.参照图1-4，本实用新型提供的一种实施例：一种多功能螺旋滚刷，包括固定杆6，固定杆6用于连接各结构，保证各结构的稳定，固定杆6的中部左侧前端转动连接有固定座2，固定座2用于固定连接滚刷本体1的各结构，保证各结构的稳定，以此保证对滚刷本体1的固定效果，固定座2的中部上下两侧均固定连接有固定轴14，固定轴14用于固定弹簧15和移动板5，保证移动板5按压移动的稳定，同时当移动板5按压结束松开时，弹簧15可以推动移动板5复位，并带动卡块16向外侧顶出，保证固定效果，固定轴14的外侧均固定连接有弹簧15，固定轴14的外侧均滑动连接有移动板5，移动板5的后侧上下端均固定连接有卡块16，卡块16用于卡住连接环12，保证固定座2、连接环12和滚刷本体1的连接稳定，卡块16的外侧均扣合在连接环12的内侧，连接环12的后侧固定连接有内轴筒11，内轴筒11用于固定滚刷本体1，使滚刷本体1可以稳定转动在固定杆6外侧，内轴筒11的外侧均固定连接有滚刷本体1，滚刷本体1的前侧左端设置有密封塞3，密封塞3用于密封滚刷本体1的开口，防止内部浸满的涂料溢出，密封塞3的中部固定连接有把手4，通过把手4可以拉出密封塞3，方便安装和拆卸。
29.固定杆6的右端外侧固定连接有承接盘7，承接盘7用于承接滚刷本体1滴落的涂料，防止涂料滴落在工作人员手部或者衣物表面，难以清洗的问题，承接盘7的右侧固定连
接有防滑垫8，通过防滑垫8可以握住固定杆6，保证粉刷时的稳定，固定杆6的后端设置有转动环17，转动环17可以跟随滚刷本体1转动，并且可以对滚刷本体1进行支撑限位，防止其晃动，转动环17的后侧转动连接在转柄9的前侧，转柄9的后侧固定连接有螺纹固定环10，螺纹固定环10的内侧螺纹连接在固定杆6的后端外侧，通过转动转柄9可以带动螺纹固定环10进行安装和拆卸，方便对滚刷本体1进行更换，转动环17的外侧设置在内轴筒11的后端，固定座2的前后侧均固定连接有限位环13，限位环13用于限制固定座2的位置，防止固定座2从固定杆6外侧脱落，保证对滚刷本体1固定的稳定性和牢固性，限位环13的内侧均转动连接在固定杆6的外侧。
30.工作原理：首先，通过把手4打开密封塞3，并通过抓住防滑垫8处，将滚刷本体1浸入涂料中，此时涂料从开口的位置浸入滚刷本体1内部，等待浸满后，通过把手4将密封塞3塞入开口，防止泄漏，此时即可通过滚刷本体1进行粉刷作业，滴落的涂料也会落入承接盘7，防止涂料滴落手部或者衣物表面，当需要对滚刷本体1进行更换时，通过转动转柄9带动转动环17和螺纹固定环10从固定杆6取下，随后通过按压移动板5，通过移动板5带动卡块16脱离连接环12，此时即可取下滚筒本体进行更换，通过上述结构的相互配合，可以减少频繁蘸取涂料所消耗的时间和体力，同时可以防止涂料滴落手部或者衣物表面，难以清洗，并且可以快捷更换滚刷本体1，降低更换滚刷的成本。
31.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
