1.本实用新型涉及种子发芽培育技术领域，特别涉及种子发芽培育装置。


背景技术：

2.农业自古以来就是非常重要的第一产业，关系到我们的粮食来源，而种子的发芽培育更是农业的重中之重，现有的发芽培育装置为了节省空间的利用率，通常采用上下多层的方式来进行培育；
3.但这样也会造成一定的不便：在进行浇水或者营养液时，上下层的设计会显得极为不便，并且在种子发芽萌发后，需要一定的阳光进行光合作用，这样也会使得位于下方的种子采光条件差，因此需要一种方式来既满足空间的利用率，同时也是的浇水和采光更加便捷，对此我们提出种子发芽培育装置。


技术实现要素：

4.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供种子发芽培育装置，包括：底板，所述底板左侧设置有固定板，所述固定板左壁靠近下方处通过连接杆固定连接有伺服电机，所述伺服电机输出轴右端固定连接有第一螺纹杆，所述第一螺纹杆右端通过轴承与固定板左壁活动连接，所述底板左壁开设有与第一螺纹杆相匹配的螺纹孔，所述第一螺纹杆右端穿过轴承内圈延伸至螺纹孔内，所述底板上方设置有若干个沿上下方向均匀分布的活动板，所述活动板顶部开设有若干个沿前后方向均匀分布的放置槽，所述放置槽内设置有培育筒，所述底板顶部靠近前后方处均固定连接有两个沿左右方向设置的连接块，位于前后方所述连接块相靠近一侧侧壁均通过转轴和轴承活动连接有偏转板，位于同一侧两个所述偏转板为平行设置，所述活动板前后壁分别通过转轴和轴承与相邻近的偏转板活动连接，所述固定板左壁靠近前后方处均固定连接有固定块，所述固定块底部靠近左侧处和底板底部靠近右侧处均固定连接有支撑块，所述支撑块侧壁通过转轴和轴承活动连接有滚轮。
5.根据所述的种子发芽培育装置，所述固定板右壁靠近上方处固定连接有两个沿前后方向设置的l形杆，且位于最上方所述活动板顶部开设有与l形杆相匹配的通孔，所述l形杆底端穿过通孔并固定连接有第一限位块。
6.根据所述的种子发芽培育装置，所述固定板右壁靠近下方处固定连接有两个沿前后方向设置的限位杆，且所述底板左壁开设有与限位杆相匹配的限位孔。
7.根据所述的种子发芽培育装置，所述限位杆前后壁靠近右端处均固定连接有第二限位块，且所述限位孔前后侧内壁均开设有与第二限位块相匹配的限位槽。
8.根据所述的种子发芽培育装置，所述固定板左壁靠近中间处固定连接有u形把手。
9.根据所述的种子发芽培育装置，所述底板顶部靠近右侧处开设有两个沿前后方向设置的通孔，所述通孔内设置有圆管，所述圆管底端延伸至底板下方，并固定连接有防滑块，所述圆管内设置有第二螺纹杆，且所述圆管内壁开设有与第二螺纹杆相匹配的螺纹，所
述第二螺纹杆顶端通过轴承与通孔内壁靠近上方处活动连接，所述第二螺纹杆顶端穿过轴承内圈延伸至底板上方，并固定连接有旋转块。
10.根据所述的种子发芽培育装置，所述圆管左右两侧侧壁靠近上方处均固定连接有第三限位块，且所述通孔左右两侧内壁均开设有与第三限位块相匹配的限位槽。
11.上述方案具有如下至少一个有益效果：
12.在本技术方案中，通过若干个沿上下方向设置的活动板和活动板顶部若干个沿前后方向开设有放置槽，可以整齐的放置若干个均匀分布的培育筒，从而有效的实现空间的利用率，同时通过伺服电机和第一螺纹杆之间的相互配合，可实现底板向右运动，从而通过连接块带动四个偏转板进行同步的偏转，并且平行的两个偏转板与若干个活动板和底板之间形成若干个平行四边形，从而保证活动板随着偏转板移动向右偏移，并保持水平，继而实现阶梯状，不仅便于教书，也可以在种子发芽后保证良好的采光；通过旋转块、第三限位块和第二螺纹杆之间的相互配合，可实现圆管向下运动带动防滑块紧贴地面，保证装置良好的防滑效果。
13.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
14.下面结合附图和实施例对本实用新型进一步地说明；

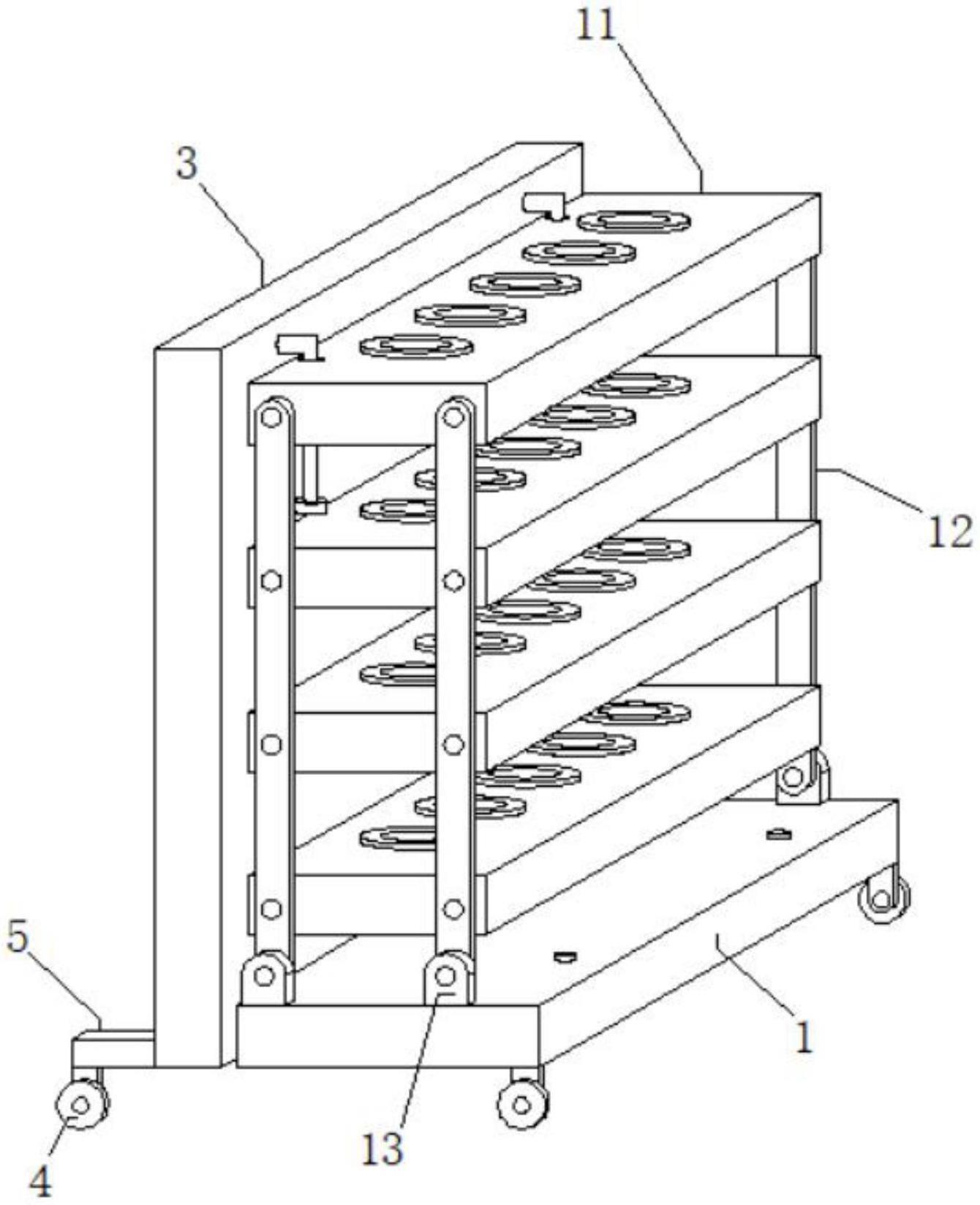

15.图1为本实用新型立体图；
16.图2为本实用新型剖面结构示意图；
17.图3为本实用新型培育筒立体图；
18.图4为本实用新型底板俯视图；
19.图5为本实用新型图2中a处放大图；
20.图6为本实用新型图4中b处放大图。
21.图例说明：
22.1、底板；2、第一螺纹杆；3、固定板；4、滚轮；5、固定块；6、伺服电机；7、u形把手；8、第一限位块；9、l形杆；10、培育筒；11、活动板；12、偏转板；13、连接块；14、第三限位块；15、旋转块；16、第二螺纹杆；17、防滑块；18、圆管；19、第二限位块；20、限位杆。
具体实施方式
23.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
24.参照图1至6，本实用新型实施例种子发芽培育装置，包括：底板1，底板1左侧设置有固定板3，固定板3左壁靠近下方处通过连接杆固定连接有伺服电机6，伺服电机6输出轴右端固定连接有第一螺纹杆2，第一螺纹杆2右端通过轴承与固定板3左壁活动连接，底板1左壁开设有与第一螺纹杆2相匹配的螺纹孔，第一螺纹杆2右端穿过轴承内圈延伸至螺纹孔内，底板1上方设置有若干个沿上下方向均匀分布的活动板11，活动板11顶部开设有若干个
沿前后方向均匀分布的放置槽，放置槽内设置有培育筒10，底板1顶部靠近前后方处均固定连接有两个沿左右方向设置的连接块13，位于前后方连接块13相靠近一侧侧壁均通过转轴和轴承活动连接有偏转板12，位于同一侧两个偏转板为平行设置，活动板11前后壁分别通过转轴和轴承与相邻近的偏转板12活动连接，固定板3左壁靠近前后方处均固定连接有固定块5，固定块5底部靠近左侧处和底板1底部靠近右侧处均固定连接有支撑块，支撑块侧壁通过转轴和轴承活动连接有滚轮4。
25.固定板3右壁靠近上方处固定连接有两个沿前后方向设置的l形杆9，且位于最上方活动板11顶部开设有与l形杆9相匹配的通孔，l形杆9底端穿过通孔并固定连接有第一限位块8。通过该结构，可对位于最上方活动板11进行限位处理，同时保证其上下方向的活动范围，使其不能随着底板1进行同步的左右方向的位移，继而实现偏转板12随着底板1的位移发生偏转，使得若干个活动板11错开形成阶梯状，保证其良好的采光条件和便于洒水；
26.固定板3右壁靠近下方处固定连接有两个沿前后方向设置的限位杆20，且底板1左壁开设有与限位杆20相匹配的限位孔，限位杆20前后壁靠近右端处均固定连接有第二限位块19，且限位孔前后侧内壁均开设有与第二限位块19相匹配的限位槽。通过该结构，可有效地保证固定板3与底板1之间发生相对位移使得稳定性，同时可以有效地防止第一螺纹杆2脱离螺纹孔；
27.底板1顶部靠近右侧处开设有两个沿前后方向设置的通孔，通孔内设置有圆管18，圆管18底端延伸至底板1下方，并固定连接有防滑块17，圆管18内设置有第二螺纹杆16，且圆管18内壁开设有与第二螺纹杆16相匹配的螺纹，第二螺纹杆16顶端通过轴承与通孔内壁靠近上方处活动连接，第二螺纹杆16顶端穿过轴承内圈延伸至底板1上方，并固定连接有旋转块15。通过该结构，可使得转动旋转块15带动圆管18向下位移，使得防滑块17紧贴地面，继而使得装置具有良好的防滑效果；
28.固定板3左壁靠近中间处固定连接有u形把手7，圆管18左右两侧侧壁靠近上方处均固定连接有第三限位块14，且通孔左右两侧内壁均开设有与第三限位块14相匹配的限位槽。通过该结构，可使得装置进行移动时更加便捷。
29.工作原理：在本技术方案使用时，将放好种子的培育筒10放置在放置槽内，通过若干个沿上下方向设置的活动板11和活动板11顶部若干个沿前后方向开设有放置槽，可以整齐的放置若干个均匀分布的培育筒10，从而有效的实现空间的利用率，在需要洒水时或者种子发芽后需要良好的光照条件时，开启伺服电机6带动第一螺纹杆2旋转，此时底板1向右运动，并通过连接块13拉动拍逆转版12发生偏转，由于偏转板12之间两两平行，与底板1和若干个活动板11之间形成多个平行四边形，使得活动板11始终与底板1保持平行而不会倾斜，此时若干个活动板11之间形成阶梯状，从而便于洒水，并且能够保证每层活动板11都具有良好的采光条件，通过u形把手7和滚轮4的设置，可方便装置的移动，在将装置移动到合适位置后，转动两个旋转块15带动第二螺纹杆16旋转，此时圆管18在第三限位块14限位作用下无法旋转带动防滑块17紧贴地面，可有效地起到防滑作用。
30.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
