1.本实用新型涉及物流设备，尤其涉及一种具有导流功能的分拣机托盘。


背景技术：

2.现有自动分拣系统往往采用一个主输运线路以一定速度输运包裹,当包裹运动到相应的分拣口的位置时，将包裹移动出主输运线路使其分流至对应的分拣口。传统分拣机托盘多为交叉带方式，在分拣信封类轻薄片物件情况下，由于主线运行产生的相对风速，在将此类物件推出托盘过程中易产生飘起现象，导致分拣物件进入错误出口。


技术实现要素：

3.(一)要解决的技术问题
4.本实用新型提供了一种具有导流功能的分拣机托盘，旨在解决现有技术中分拣机在运输轻薄片物件时，轻薄片物件容易产生飘起的问题。
5.(二)技术方案
6.为了解决上述问题，本实用新型提供了一种具有导流功能的分拣机托盘，所述分拣机托盘包括：行走架、立板、输送装置以及导流板；
7.所述行走架上设置有滚轮，所述行走架能够移动，所述立板安装在所述行走架上，所述输送装置固定在所述立板上，且所述立板位于所述输送装置的一侧；
8.所述导流板安装在所述立板上，且所述导流板位于所述输送装置的下方，所述导流板倾斜设置，且所述导流板在竖直方向上的高度沿所述行走架移动的方向逐渐降低；所述行走架在移动时，所述导流板能够使得所述输送装置上方在竖直方向上产生向下的气流。
9.优选地，所述输送装置的第一端和第二端的下方均对应设置有导流板，所述输送装置的第一端和第二端为所述输送装置的相对两端，且所述输送装置上的物品能够在输送装置的作用下在第一端和第二端之间进行往复运动。
10.优选地，所述输送装置第一端对应的所述导流板部分位于所述输送装置的第一端之外，所述输送装置第二端对应的所述导流板部分位于所述输送装置的第二端之外。
11.优选地，所述导流板通过角度调节装置转动安装在所述立板上，所述角度调节装置能够调整所述导流板与水平面的夹角。
12.优选地，所述角度调节装置包括固定块以及转动块；
13.所述固定块安装在所述立板上，所述转动块安装在所述导流板上，且所述固定块和所述转动块转动连接。
14.优选地，所述角度调节装置还包括锁紧装置，所述锁紧装置包括螺栓和螺母；
15.所述固定块和所述转动块上均贯穿设置有供所述螺栓穿过的通孔，所述螺母能够旋入所述螺栓并锁紧所述固定块和所述转动块。
16.优选地，所述输送装置为皮带机。
17.优选地，所述立板的相对两侧均设置有所述立板。
18.(三)有益效果
19.本实用新型中行走架在运动过程中，此时导流板能够使得输送装置下方产生向下的气流，由于输送装置下方气流向下，所以输送装置上方也会产生向下的气流，进而在行走架带动输送装置上的信件或纸张运动或者输送装置转运物品时，气流均能够将信件或纸张压紧，信件或纸张不会飘起来，进而影响信件或纸张的转运。
附图说明

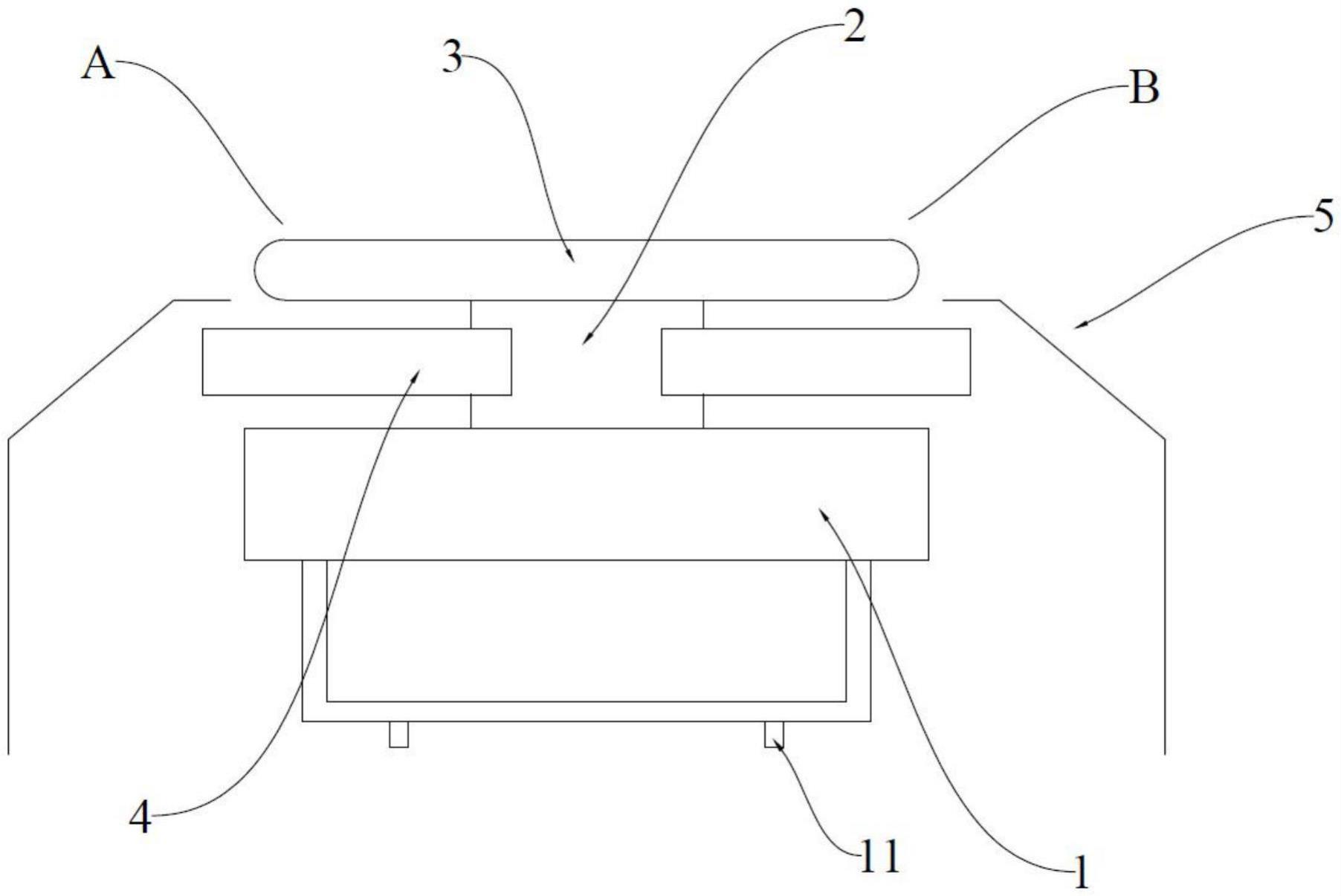

20.图1为本实用新型具有导流功能的分拣机托盘的正视图；
21.图2为本实用新型中输送装置、立板以及导流板的结构示意图。
22.【附图标记说明】
23.1：行走架；2：立板；3：输送装置；4：导流板；5：分拣口。
具体实施方式
24.为了更好地解释本实用新型，以便于理解，下面结合附图，通过具体实施方式，对本实用新型作详细描述。
25.需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后
……
)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
26.另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
27.在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
28.本实用新型提供了一种具有导流功能的分拣机托盘，分拣机托盘包括：行走架1、立板2、输送装置3以及导流板4。行走架1上设置有滚轮，行走架1能够移动，立板2安装在行走架1上，输送装置3固定在立板2上，且立板2位于输送装置3的一侧。导流板4安装在立板2上，且导流板4位于输送装置3的下方，导流板4倾斜设置，且导流板4在竖直方向上的高度沿行走架1移动的方向逐渐降低；行走架1在移动时，导流板4能够使得输送装置3上方在竖直方向上产生向下的气流。本技术在实际使用时，物品放置在输送装置3上，行走架1带动输送装置3沿设定的方向运动(行走架1可以是安装在导轨上，也可以是按照特定的路线进行运动，如图2所示，此时行走架1带动输送装置3沿x方向运动)，当行走架1带动输送装置3运动至指定位置时，输送装置3再将物品转运至对应的分拣口5。在当物品是薄类产品，例如信件或其他纸张时。行走架1在运动过程中，此时导流板4能够使得输送装置3下方产生向下的气流，由于输送装置3下方气流向下，所以输送装置3上方也会产生向下的气流，进而在行走架
1带动输送装置3上的信件或纸张运动或者输送装置3转运物品时，气流均能够将信件或纸张压紧，信件或纸张不会飘起来，进而影响信件或纸张的转运。
29.进一步地，输送装置3的第一端和第二端的下方均对应设置有导流板4，输送装置3的第一端和第二端为输送装置3的相对两端，如图1所示，输送装置3的第一端为a端，输送装置3的第二端为b端，且输送装置3上的物品能够在输送装置3的作用下在第一端和第二端之间进行往复运动。在输送装置3的第一端和第二端均设置导流板4，使得输送装置3的两端处的上方均能够产生向下的气流，输送装置3将物品转运至分拣口5时，即物品脱离输送装置3运动至分拣口5这一过程中，物品能够受到气流向下压的作用。保证了物品的正常转运。
30.所述输送装置3第一端对应的所述导流板4部分位于所述输送装置3的第一端之外，导流板4部分位于输送装置3的第一端之外可以理解为：输送装置3的第一端在竖直方向上的投影位于对应的导流板4上，所述输送装置3第二端对应的所述导流板4部分位于所述输送装置3的第二端之外。在本技术的方案中，在输送装置3的第一端和第二端设置对应的导流板4，并使得导流板4部分位于输送装置3之外，这就使得导流板4能够在输送装置3的第一端和第二端之外的上方也能够产生向下的气流，便于物品的转运。通过在立板2上安装两个导流板4，使输送装置3第一端和第二端边沿产生下降气流，使轻薄片物件在推出输送装置3经过输送装置3与分拣口5缝隙的过程中受到风压作用，避免产生飘起现象。
31.更进一步地，导流板4通过角度调节装置转动安装在立板2上，角度调节装置能够调整导流板4与水平面的夹角。通过角度调节装置调整导流板4与水平面的夹角，进而调整输送装置3上方向下气流的流速。
32.在优选的实施方案中角度调节装置包括固定块以及转动块。固定块安装在立板2上，转动块安装在导流板4上，且固定块和转动块转动连接。
33.角度调节装置还包括锁紧装置，锁紧装置包括螺栓和螺母。固定块和转动块上均贯穿设置有供螺栓穿过的通孔，螺母能够旋入螺栓并锁紧固定块和转动块。
34.最后，输送装置3为皮带机，皮带机上设置有能够回转的皮带，物品放置在皮带上，通过皮带的回转实现物品的转运。立板2的相对两侧均设置有立板2。
35.需要理解的是，以上对本实用新型的具体实施例进行的描述只是为了说明本实用新型的技术路线和特点，其目的在于让本领域内的技术人员能够了解本实用新型的内容并据以实施，但本实用新型并不限于上述特定实施方式。凡是在本实用新型权利要求的范围内做出的各种变化或修饰，都应涵盖在本实用新型的保护范围内。
