1.本实用新型涉及玻璃镜生产技术领域，具体为一种摆放架及玻璃镜生产暂存设备。


背景技术：

2.玻璃镜分三类，即装饰玻璃镜、手工镀银镜和真空镀铝镜。家庭装饰常用的是装饰玻璃镜；装饰玻璃镜与手工镀银镜、真空镀铝镜相比，具有镜面尺寸大，成像清晰逼真，抗盐雾、抗温热性能好，使用寿命长的特点，特别适合墙面、柱面、天花板、造型面的装饰，以及卫生间、家具上用于整衣装的穿截镜。
3.现有技术中，cn207666365u一种玻璃镜片摆放架，此专利中指出的摆放架即可满足对玻璃镜的存放；且此专利中指出，使用此玻璃镜片摆放架后，只需一个工人守候于机器旁边，机器生产出的镜片摆放于摆放架上，在生产与检测过程中，多个摆放架循环使用，无需浪费多个劳动力进行镜片的拿取；横杆为圆柱状，其表面分布有磨砂纹路，方便工人们搬运摆放架进行检测。
4.但是，镜片存放在摆放架之后搬运或移动的过程当中，若不小心碰到暂存设备本体或者碰撞到工作人员，镜片则会从摆放架上脱落，造成不必要的麻烦。


技术实现要素：

5.本实用新型的目的在于提供一种摆放架及玻璃镜生产暂存设备，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种摆放架，包括摆放台，摆放台设于移动板的表面，所述摆放台的表面开设有限位槽，限位槽的表面滑动连接有安装板，安装板的一侧设置有阻尼球，且阻尼球位于置放槽内，置放槽开设在摆放台的表面。
7.优选的，所述摆放台呈弧形板状结构，限位槽的表面开设有活动槽，置放槽、活动槽和限位槽均呈弧形板状槽体结构，置放槽设置有多组，多组置放槽呈等距离等大小分布，置放槽与活动槽相贯通。
8.优选的，所述活动槽和限位槽相贯通，且活动槽和限位槽设置有两组，两组活动槽和限位槽关于置放槽的中心呈对称分布，摆放台设置有两组，两组摆放台关于移动板的中心呈对称分布。
9.优选的，所述安装板的一侧一体成型有限位板，限位板和安装板均呈弧形板状结构，且限位板滑动连接在限位槽的表面，安装板滑动连接在活动槽的表面。
10.优选的，所述阻尼球呈球体结构，阻尼球设置有多组，多组阻尼球关于安装板的中心呈圆周阵列分布，且限位槽与限位板的表面之间设置有金属弹力片。
11.优选的，所述金属弹力片呈弧形板状结构，金属弹力片设置有多组，多组金属弹力片关于限位板的中心呈圆周阵列分布。
12.一种玻璃镜生产暂存设备，包括所述的摆放架。
13.与现有技术相比，本实用新型的有益效果是：
14.本实用新型提出的摆放架，将玻璃镜放置在置放槽的表面，在放入玻璃镜的过程当中，玻璃镜与阻尼球的表面接触，阻尼球被挤压带动安装板沿着限位槽的表面移动，在玻璃镜与置放槽的表面完全贴合时，在金属弹力片的作用下，金属弹力片始终顶持着限位板和安装板，使得阻尼球始终与玻璃镜的表面充分接触，因此玻璃镜存放在置放槽内时，不会因为外力的作用轻易从置放槽内脱离，使得玻璃镜存放的稳定性更好。
附图说明

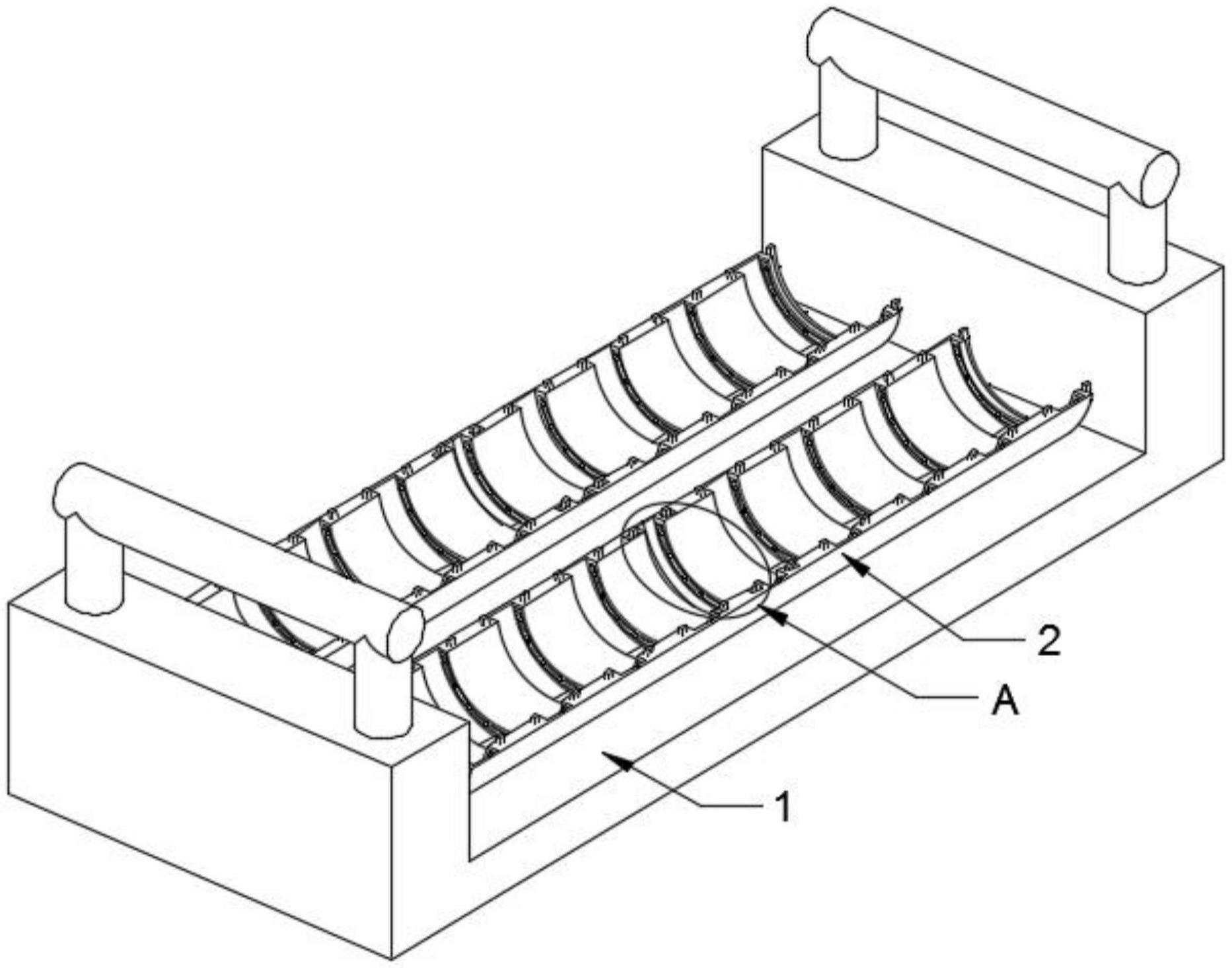

15.图1为本实用新型结构示意图；
16.图2为图1中a处放大示意图；
17.图3为本实用新型摆放台局部结构示意图；
18.图4为本实用新型限位板与安装板连接结构整体示意图。
19.图中：移动板1、摆放台2、置放槽3、活动槽4、限位槽5、限位板6、安装板7、阻尼球8、金属弹力片9。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.实施例一
22.请参阅图1-图4，本实用新型提供一种技术方案：一种摆放架，包括摆放台2，摆放台2设于移动板1的表面，所述摆放台2的表面开设有限位槽5，限位槽5的表面滑动连接有安装板7，安装板7的一侧设置有阻尼球8，且阻尼球8位于置放槽3内，置放槽3开设在摆放台2的表面；将玻璃镜放置在置放槽3的表面，在放入玻璃镜的过程当中，玻璃镜与阻尼球8的表面接触，阻尼球8被挤压带动安装板7沿着限位槽5的表面移动，在玻璃镜与置放槽3的表面完全贴合时，在金属弹力片9的作用下，金属弹力片9始终顶持着限位板6和安装板7，使得阻尼球8始终与玻璃镜的表面充分接触，因此玻璃镜存放在置放槽3内时，不会因为外力的作用轻易从置放槽3内脱离，使得玻璃镜存放的稳定性更好。
23.实施例二
24.在实施例一的基础上，摆放台2呈弧形板状结构，限位槽5的表面开设有活动槽4，置放槽3、活动槽4和限位槽5均呈弧形板状槽体结构，置放槽3设置有多组，多组置放槽3呈等距离等大小分布，置放槽3与活动槽4相贯通，活动槽4和限位槽5相贯通，且活动槽4和限位槽5设置有两组，两组活动槽4和限位槽5关于置放槽3的中心呈对称分布，摆放台2设置有两组，两组摆放台2关于移动板1的中心呈对称分布，安装板7的一侧一体成型有限位板6，限位板6和安装板7均呈弧形板状结构，且限位板6滑动连接在限位槽5的表面，安装板7滑动连接在活动槽4的表面，阻尼球8呈球体结构，阻尼球8设置有多组，多组阻尼球8关于安装板7的中心呈圆周阵列分布，且限位槽5与限位板6的表面之间设置有金属弹力片9，金属弹力片9呈弧形板状结构，金属弹力片9设置有多组，多组金属弹力片9关于限位板6的中心呈圆周
阵列分布，将玻璃镜放置在置放槽3的表面，在放入玻璃镜的过程当中，玻璃镜与阻尼球8的表面接触，阻尼球8被挤压带动安装板7沿着限位槽5的表面移动，在玻璃镜与置放槽3的表面完全贴合时，在金属弹力片9的作用下，金属弹力片9始终顶持着限位板6和安装板7，使得阻尼球8始终与玻璃镜的表面充分接触，因此玻璃镜存放在置放槽3内时，不会因为外力的作用轻易从置放槽3内脱离。
25.一种玻璃镜生产暂存设备，包括所述的摆放架
26.实际使用时，将玻璃镜放置在置放槽3的表面，在放入玻璃镜的过程当中，玻璃镜与阻尼球8的表面接触，阻尼球8被挤压带动安装板7沿着限位槽5的表面移动，在玻璃镜与置放槽3的表面完全贴合时，在金属弹力片9的作用下，金属弹力片9始终顶持着限位板6和安装板7，使得阻尼球8始终与玻璃镜的表面充分接触，因此玻璃镜存放在置放槽3内时，不会因为外力的作用轻易从置放槽3内脱离，使得玻璃镜存放的稳定性更好。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种摆放架，包括摆放台(2)，摆放台(2)设于移动板(1)的表面，其特征在于：所述摆放台(2)的表面开设有限位槽(5)，限位槽(5)的表面滑动连接有安装板(7)，安装板(7)的一侧设置有阻尼球(8)，且阻尼球(8)位于置放槽(3)内，置放槽(3)开设在摆放台(2)的表面。2.根据权利要求1所述的一种摆放架，其特征在于：所述摆放台(2)呈弧形板状结构，限位槽(5)的表面开设有活动槽(4)，置放槽(3)、活动槽(4)和限位槽(5)均呈弧形板状槽体结构，置放槽(3)设置有多组，多组置放槽(3)呈等距离等大小分布，置放槽(3)与活动槽(4)相贯通。3.根据权利要求2所述的一种摆放架，其特征在于：所述活动槽(4)和限位槽(5)相贯通，且活动槽(4)和限位槽(5)设置有两组，两组活动槽(4)和限位槽(5)关于置放槽(3)的中心呈对称分布，摆放台(2)设置有两组，两组摆放台(2)关于移动板(1)的中心呈对称分布。4.根据权利要求3所述的一种摆放架，其特征在于：所述安装板(7)的一侧一体成型有限位板(6)，限位板(6)和安装板(7)均呈弧形板状结构，且限位板(6)滑动连接在限位槽(5)的表面，安装板(7)滑动连接在活动槽(4)的表面。5.根据权利要求4所述的一种摆放架，其特征在于：所述阻尼球(8)呈球体结构，阻尼球(8)设置有多组，多组阻尼球(8)关于安装板(7)的中心呈圆周阵列分布，且限位槽(5)与限位板(6)的表面之间设置有金属弹力片(9)。6.根据权利要求5所述的一种摆放架，其特征在于：所述金属弹力片(9)呈弧形板状结构，金属弹力片(9)设置有多组，多组金属弹力片(9)关于限位板(6)的中心呈圆周阵列分布。7.一种玻璃镜生产暂存设备，其特征在于：包括上述权利要求1-6任意一项所述的摆放架。

技术总结
本实用新型涉及玻璃镜生产技术领域，具体为一种摆放架，包括摆放台，摆放台设于移动板的表面，所述摆放台的表面开设有限位槽，限位槽的表面滑动连接有安装板，安装板的一侧设置有阻尼球，且阻尼球位于置放槽内，置放槽开设在摆放台的表面；有益效果为：将玻璃镜放置在置放槽的表面，在放入玻璃镜的过程当中，玻璃镜与阻尼球的表面接触，阻尼球被挤压带动安装板沿着限位槽的表面移动，在玻璃镜与置放槽的表面完全贴合时，在金属弹力片的作用下，金属弹力片始终顶持着限位板和安装板，使得阻尼球始终与玻璃镜的表面充分接触，因此玻璃镜存放在置放槽内时，不会因为外力的作用轻易从置放槽内脱离，使得玻璃镜存放的稳定性更好。使得玻璃镜存放的稳定性更好。使得玻璃镜存放的稳定性更好。


技术研发人员：宋青
受保护的技术使用者：青岛东方兄弟新能源科技有限公司
技术研发日：2023.04.28
技术公布日：2023/10/27
