1.本实用新型属于宠物用具领域，涉及一种宠物笼。


背景技术：

2.随着生活水平的提高，家庭饲养宠物变得越来越普及。为了便于豢养宠物，各式各样的宠物笼应运而生。而宠物笼大多为固定的机构，在不使用时占用大量空间，外出携带时也极其不方便。针对上述问题，目前已有折叠式的宠物笼。其中一种较为常见的折叠式宠物笼的笼架包括上连接架、左侧支架、右侧支架和底架，上连接架包括可拆卸连接的两个上杆，左侧支架和其中一个上杆可转动连接，右侧支架和另一个上杆可转动连接，左侧支架和右侧支架可分别与底架转动连接。这种方案虽然可实现宠物笼的折叠功能，但是折叠后的体积仍然较大，运输或收纳时占用较多的空间，而且包装尺寸也会较大。


技术实现要素：

3.本实用新型的目的是提供一种改进的宠物笼，收折后的体积较小，便于包装、运输和收纳。
4.为达到上述目的，本实用新型采用的技术方案如下：
5.一种宠物笼，包括具有展开状态的笼架，在所述展开状态下所述笼架包括：
6.左右间隔设置的左侧支架和右侧支架；
7.上连接架，所述宠物笼在展开状态时所述左侧支架的上部和所述右侧支架的上部分别与所述上连接架地连接；
8.底架，所述左侧支架的下部和所述右侧支架的下部分别与所述底架可转动地连接；
9.所述底架包括在所述左侧支架和所述右侧支架之间延伸的底杆组件，所述底杆组件包括多个沿轴向彼此可相对移动的底杆。
10.在一实施例中，所述上连接架包括第一上杆和第二上杆，所述第一上杆的左端部可转动地连接于所述左侧支架的上端部，所述第二上杆的右端部可转动地连接于所述右侧支架的上端部，所述第一上杆的右端部和所述第二上杆的左端部可拆卸地连接。
11.在其他一些实施例中，第一上杆的右端部可和第二上杆的左端部相转动连接，第一上杆的左端部转动连接于左侧支架而第二上杆的右端部和右侧支架可拆卸地连接；或，第一上杆的左端部和左侧支架可拆卸的连接而第二上杆的右端部和右侧支架转动连接。
12.在一更优选的实施例中，所述底架包括相互套接的第一底杆和第二底杆，所述笼架在所述展开状态时所述第一底杆和所述第二底杆左右设置，所述笼架具有第一折叠状态，在所述第一折叠状态时，所述第一底杆收容在所述第二底杆中；或，所述第二底杆收容在所述第一底杆中。
13.在一更优选的实施例中，所述第一底杆的右端部和所述第二底杆的左端部可拆卸地连接。
14.在一优选的实施例中，所述笼架在所述展开状态时，所述第一底杆的右端部通过一连接机构和所述第二底杆的左端部可拆卸地连接。
15.在一更优选的实施例中，所述连接机构包括连接销，所述第一底杆和第二底杆上开设有锁孔，所述笼架在所述展开状态时所述第一底杆上的锁孔和所述第二底杆上的锁孔相互对齐，所述连接销插入两个所述锁孔中。
16.在一进一步的实施例中，所述第一底杆或所述第二底杆中具有内腔，所述连接机构还包括用于使所述连接销插入所述锁孔中的弹性件，所述弹性件设置于所述内腔中；所述笼架在所述第一折叠状态时，所述弹性件处于变形状态，所述连接销的至少部分位于所述内腔中。
17.在一具体实施例中，所述弹性件包括弹片，所述连接销固定在所述弹片上。
18.在一优选的实施例中，所述弹片包括抵在所述内腔的内壁上的第一弹片部及自所述第一弹片部的一端折弯的折弯部，所述连接销固定在所述折弯部上。
19.在一优选的实施例中，所述笼架具有第一折叠状态，在所述第一折叠状态时，所述第一上杆和所述第二上杆相脱离，所述第一上杆的右端部和所述左侧支架相靠拢，所述第二上杆的左端部和所述右侧支架相靠拢，所述底架收缩，以使所述左侧支架的上端部和所述底架的右端部相靠拢，所述右侧支架的上端部和所述底架的左端部相靠拢。
20.在一优选的实施例中，所述笼架具有第二折叠状态，在所述第二折叠状态时，所述第一上杆和所述第二上杆相脱离，所述第一上杆的右端部和所述左侧支架相靠拢，所述第二上杆的左端部和所述右侧支架相靠拢，所述底架维持在伸长状态。
21.在一更优选的实施例中，在俯视视角下，所述上连接架位于所述底杆的旁侧。
22.本实用新型采用以上方案，相比现有技术具有如下优点：
23.本实用新型的宠物笼，采用包括沿轴向彼此可相对移动的多个底杆的底架，在收折时，部分底杆可以收容在其他底杆内，因而笼架收折后，左侧支架以及右侧支架再翻转至靠拢底架，整个笼架可以收折至扁平的状态，且宠物笼整体的长度减小，完全收折后的体积较小，节省了收纳空间，而且包装尺寸较小，能够方便运输。
附图说明
24.为了更清楚地说明本实用新型的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
25.图1为根据本实用新型实施例的宠物笼的立体图。
26.图2为笼架在展开状态下的一立体图。
27.图3为图2中a处的局部放大图；
28.图4为笼架的侧视图。
29.图5为笼架的主视图。
30.图6为笼架的截面图。
31.图7为图6中b处的局部放大图。
32.图8为笼架在展开状态下的另一立体图，其中第一上杆和第二上杆相脱离，第一底
杆和第二底杆相脱离。
33.图9为笼架在展开状态下的又一立体图，其中第一上杆和第二上杆分离，第一底杆和第二底杆分离，滑套向左滑动。
34.图10为图9所示的主视图。
35.图11为笼架在折叠状态下的立体图，其中第一上杆和第二上杆相脱离，第一底杆和第二底杆相脱离。
36.图12为笼架在展开状态到第一折叠状态过程中的立体图。

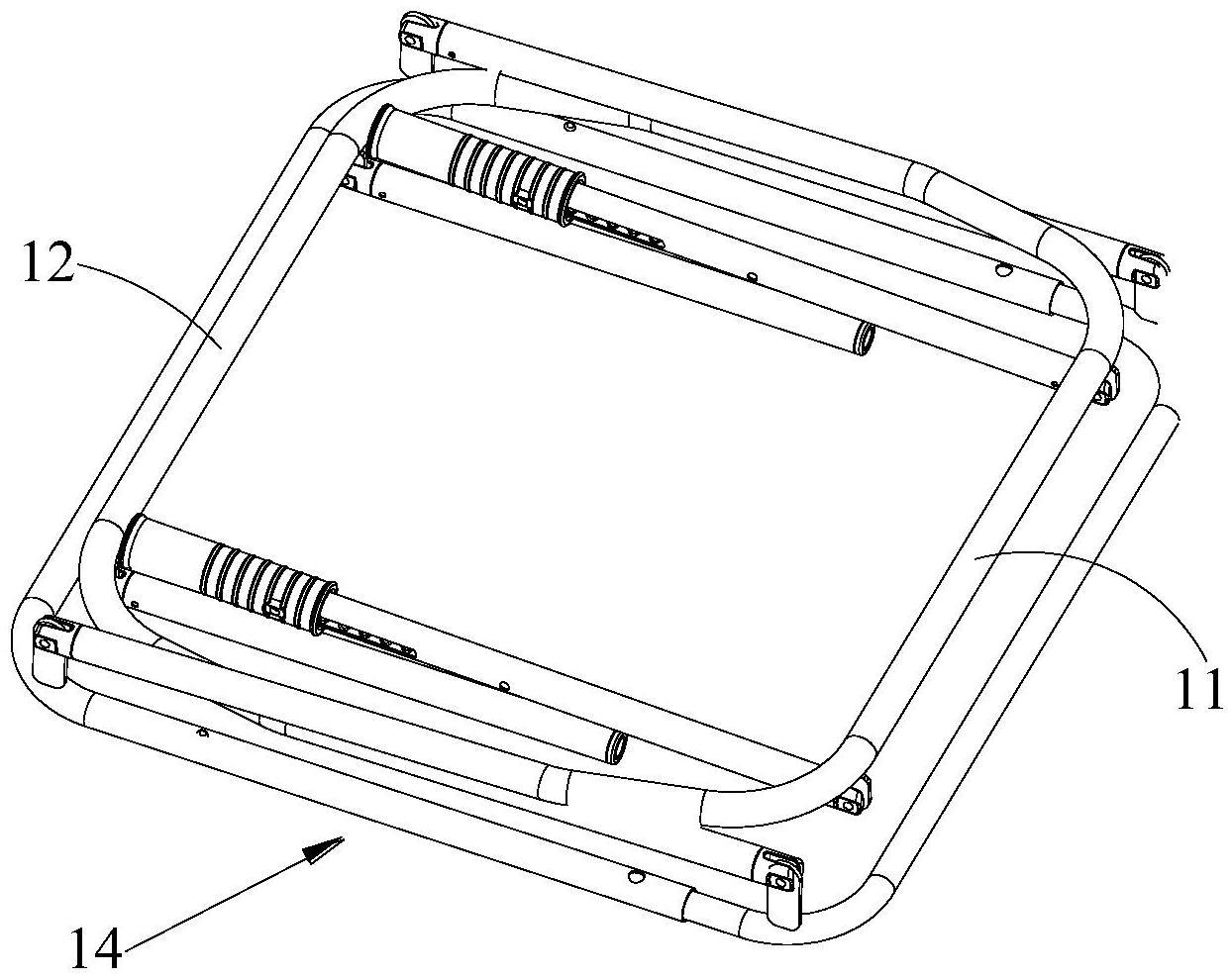

37.图13为笼架在第一折叠状态下的立体图。
38.图14为笼架在第二折叠状态下的立体图。
39.其中，
40.100、宠物笼；
41.1、笼架；11、左侧支架；12、右侧支架；13、上连接架；131、第一上杆；1311、管塞；1312、滑套；132、第二上杆；14、底架；141、第一底杆；142、第二底杆；143、锁孔；144、内腔；2、连接销；3、弹片；31、第一弹片部；32、折弯部；4、笼罩；5、接头；51、第一杆接头；52、枢轴；53、第二杆接头；6、复位弹簧。
具体实施方式
42.下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域的技术人员理解。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及到的技术特征只要彼此之间未构成冲突就可以互相结合。
43.需要说明的是：本文中涉及的“上”、“下”、“左”及“右”等方位词是基于笼架在展开状态时部件的位置而描述的；“上”、“下”、“左”和“右”可参见附图2中纸面的上侧、下侧、左侧和右侧。
44.参照图1所示，本实施例提供一种宠物笼100，包括笼架1以及罩设于笼架1上的笼罩4，笼架1可折叠并具有展开状态和收折状态，笼罩4可以随着笼架1的展开而被撑开，也可以随着笼架1收折而收折。笼罩4由柔性织物车缝形成。
45.参照图2至图14所示，笼架1包括左侧支架11、右侧支架12、上连接架13和底架14。
46.进一步地，参照图2和图3所示，左侧支架11的下部和右侧支架12的下部分别与底架14可转动地连接。底架14包括在左侧支架11和右侧支架12之间延伸的底杆组件，底杆组件包括多个沿轴向彼此可相对移动的底杆。底架14能够相对伸长和收缩。具体地，多个底杆组件包括相互套接的第一底杆141和第二底杆142。左侧支架11的下端部通过接头5可转动地连接于底架14，右侧支架12的下端部通过接头5可转动地连接于底架14。具体地，本文中述及的接头5包括第一杆接头51、枢轴52以及第二杆接头53。具体到底架4连接的接头5中，第一杆接头51固定设置在底架14的端部上，枢轴52将第一杆接头51和第二杆接头53铰接，第二杆接头53固定连接于左侧支架11或右侧支架12的底端部。
47.左侧支架11的上部和右侧支架12的上部分别与上连接架13可转动地连接。具体地，上连接架13包括第一上杆131和第二上杆132，第一上杆131的左端部通过一个或多个上述的接头5可转动地连接于左侧支架11的上端部，第二上杆132的右端部通过一个或多个上
述的接头5可转动地连接于右侧支架12的上端部，第一上杆131的右端部和第二上杆132的左端部可拆卸地连接。第一上杆131的右端部和第二上杆132的左端部之间通过一连接组件可拆卸地连接，该连接组件不是本技术的发明要点，可采用已知的结构。例如，参照图8至图10所示，该连接组件包括设于第一上杆131上的管塞1311，第一上杆131的右端部上套设有滑套1312，滑套1312和第一上杆131之间设有复位弹簧6。向左滑动滑套1312，第一上杆131和第二上杆132向下翻转，管塞1311从第二上杆132中脱离，第一上杆131的右端部和第二上杆132的左端部分离；当需要将第一上杆131和第二上杆132连接在一起时，将第一上杆131的右端部及第二上杆132的左端部向上翻转，在翻转的过程中，管塞1311对准第二上杆132，复位弹簧6的弹性力使得管塞1311插入第二上杆132内，第一上杆131和第二上杆132实现连接。在其他一些实施例中，第一上杆131的右端部可和第二上杆132的左端部相转动连接，第一上杆131的左端部转动连接于左侧支架而第二上杆132的右端部和右侧支架可拆卸地连接；或，第一上杆131的左端部和左侧支架可拆卸的连接而第二上杆132的右端部和右侧支架转动连接。
48.本实施例的笼架1具有如图2所示的展开状态、如图13所示的第一折叠状态和如图14所示的第二折叠状态。
49.在展开状态下，左侧支架11和右侧支架12左右间隔设置。在俯视视角下，上连接架13位于底杆组件的旁侧。第一底杆141和第二底杆142左右设置，且第一底杆141的右端部和第二底杆142的左端部可拆卸地连接。具体地，底架4包括两组前后间隔设置的底杆组件，每个底杆组件包括第一底杆141和第二底杆142；上连接架13的数量为两个且前后间隔设置，两个上连接架13的间距小于底架14的宽度，即，在俯视视角下，上连接架13位于第一底杆141/第二底杆142的内侧。左侧支架11和右侧支架12对称设置，大体呈开口向下的u形或半框形；且左侧支架11和右侧支架12略微倾斜设置，二者上端部的间距大于二者下端部的间距。展开状态下，笼架1的长度和宽度等受笼罩4约束，维持在设计的尺寸范围内。
50.具体地，参照图6和图7所示，第一底杆141的右端部通过一连接机构和第二底杆142的左端部可拆卸地连接。连接机构包括连接销2和弹性件，第一底杆141和第二底杆142上开设有锁孔143，弹性件用于使连接销2插入锁孔143中。笼架1在展开状态时第一底杆141上的锁孔143和第二底杆142上的锁孔143相互对齐，连接销2插入两个锁孔143中。第一底杆141或第二底杆142中具有内腔144，弹性件设置于内腔144中。弹性件包括弹片3，连接销2固定在弹片3上。弹片3包括抵在内腔144的内壁上的第一弹片部31及自第一弹片部31的一端折弯的折弯部32，连接销2固定在折弯部32上。连接销2的延伸方向竖直或与水平面倾斜相交。
51.参照图13和图14所示，在第一折叠状态时，第一上杆131和第二上杆132相脱离，第一上杆131的右端部和左侧支架11相靠拢，第二上杆132的左端部和右侧支架12相靠拢，底架14收缩(第二底杆142收容在第一底杆141中)，以使左侧支架11的上端部和底架的右端部相靠拢，右侧支架12的上端部和底架的左端部相靠拢，弹性件处于变形状态，连接销2的至少部分位于内腔144中；在第二折叠状态时，第一上杆131和第二上杆132相脱离，第一上杆131的右端部和左侧支架11相靠拢，第二上杆132的左端部和右侧支架12相靠拢，底架14维持在伸长状态。
52.本实施例的宠物笼从展开状态收折时，向左滑动滑套1312，使得第一上杆131和第
二上杆132分离，接着第一上杆131的右端部向靠近左侧支架11的方向转动，第二上杆132的左端部向靠近右侧支架12的方向转动，然后左侧支架11的上端部和底杆组件的右端部相靠拢，右侧支架12的上端部和底杆组件的左端部相靠拢，使笼架1处于第二折叠状态；继续向下按压连接销2以使第二底杆142收容在第一底杆141中，即收缩底架14收缩，使笼架1位于第一折叠状态，此时折叠后的体积更小，便于携带。
53.该宠物笼100在包装时，还可将第一底杆141和第二底杆142彻底分离，进一步减小包装体积。
54.如本说明书和权利要求书中所示，术语“包括”与“包含”仅提示包括已明确标识的步骤和元素，而这些步骤和元素不构成一个排它性的罗列，方法或者设备也可能包含其他的步骤或元素。本文所使用的术语“和/或”包括一个或多个相关的所列项目的任意的组合。
55.需要说明的是，如无特殊说明，当某一特征被称为“固定”、“连接”在另一个特征，它可以直接固定、连接在另一个特征上，也可以间接地固定、连接在另一个特征上。
56.进一步可以理解的是，术语“第一”、“第二”等用于描述各种信息，但这些信息不应限于这些术语。这些术语仅用来将同一类型的信息彼此区分开，并不表示特定的顺序或者重要程度。实际上，“第一”、“第二”等表述完全可以互换使用。例如，在不脱离本公开范围的情况下，第一信息也可以被称为第二信息，类似地，第二信息也可以被称为第一信息。
57.上述实施例只为说明本实用新型的技术构思及特点，是一种优选的实施例，其目的在于熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限定本实用新型的保护范围。凡根据本实用新型的原理所作的等效变换或修饰，都应涵盖在本实用新型的保护范围之内。
