1.本实用新型涉及塑料检测技术领域，具体涉及一种用于测试塑料透光效果的灯源装置。


背景技术：

2.透光类塑料产品是指采用透明或半透明的塑料材料制成的产品，具有良好的透光性能，能够让光线透过并发生一定的变化。透光类塑料产品应用广泛，比较常见的包括：灯具灯罩、电视机外壳、手机壳、衣柜拉手、餐具等。这些产品具有外观美观、强度高、不易破损、易加工成型等优点。
3.透光类塑料产品是一类外观要求十分重要的产品，光的穿透和反射对于这类产品的色彩呈现有着非常重要的影响。在透光类塑料产品的生产和加工中，为了保证产品的色彩质量和稳定性，需要对其颜色进行鉴定和控制。然而，目前颜色鉴定中存在的光源不统一问题，造成了最终的颜色判定经常出现争议，导致重复配色或者试模，给生产和加工带来了诸多困难和额外的成本。


技术实现要素：

4.本实用新型的目的就是为了克服上述现有技术存在的缺陷中的至少一种而提供一种用于测试塑料透光效果的灯源装置。该灯源装置具有灯源亮度及色温可调节功能、灯源与测试样板距离调节与显示功能、灯源源窗口大小调节功能，且灯源装置小巧便携。
5.本实用新型的目的可以通过以下技术方案来实现：
6.一种用于测试塑料透光效果的灯源装置，该灯源装置包括箱体，以及位于箱体内的：
7.色温和亮度可调节的可变光源；
8.移动机构，用于移动可变光源；
9.所述的箱体用于检测塑料板的一侧开有灯源窗口；所述的可变光源固定在移动机构上。
10.进一步地，所述的移动机构包括灯板、滑块、导轨和传动组件；所述的导轨平行布置在传动组件两侧；所述的滑块与导轨滑动连接；所述的灯板一侧固定在滑块上，另一侧固定有可变光源。
11.进一步地，所述的传动组件包括丝杆、丝母，以及与丝杆啮合连接的齿轮组；所述的丝母固定在灯板上；所述的丝杆与丝母配合连接。其中，传动组件还设有用于安装齿轮组的齿轮安装架。
12.进一步地，所述的灯源装置还设有灯板升降旋钮，所述的灯板升降旋钮与齿轮组相连。
13.在本实用新型的某些实施例中，移动机构用于调节灯板的上下高度，导轨、齿轮安装架安装固定在箱体上面，灯板与滑块、丝母、可变光源安装连接，滑块与导轨配合，转动灯
板升降旋钮，经齿轮组、丝杆、丝母传动，使灯板及可变光源能够上下平行移动。
14.进一步地，所述的可变光源包括相连的色温亮度调节模块和led灯。
15.进一步地，所述的箱体上设有用于检测灯板和灯源窗口之间距离的距离检测显示模块。
16.进一步地，所述的灯源窗口上设有用于遮挡灯源窗口的遮光带。具体来说，遮光带可以调节灯源窗口大小，通过拉动遮光带对灯源窗口行遮挡，满足不同数量及大小的样板，也就是透明塑料板，的测试需求，装置关机后也可对灯源窗口进行关闭，对装置进行保护。
17.进一步地，所述的灯源装置还设有亮度调节旋钮、色温调节旋钮；所述的色温亮度调节模块分别与亮度调节旋钮、色温调节旋钮相连，通过亮度调节旋钮、色温调节旋钮可将led灯的亮度与色温调节至需要数值。
18.进一步地，所述的灯源装置还设有电源开关和电源插座。
19.进一步地，所述的箱体侧面设有便于移动灯源装置的提手。
20.与现有技术相比，本实用新型设计的灯源装置具有灯源亮度及色温可调节功能、灯源与测试样板距离调节与显示功能、灯源源窗口大小调节功能；此外，该灯源装置小巧，便于携带。
附图说明

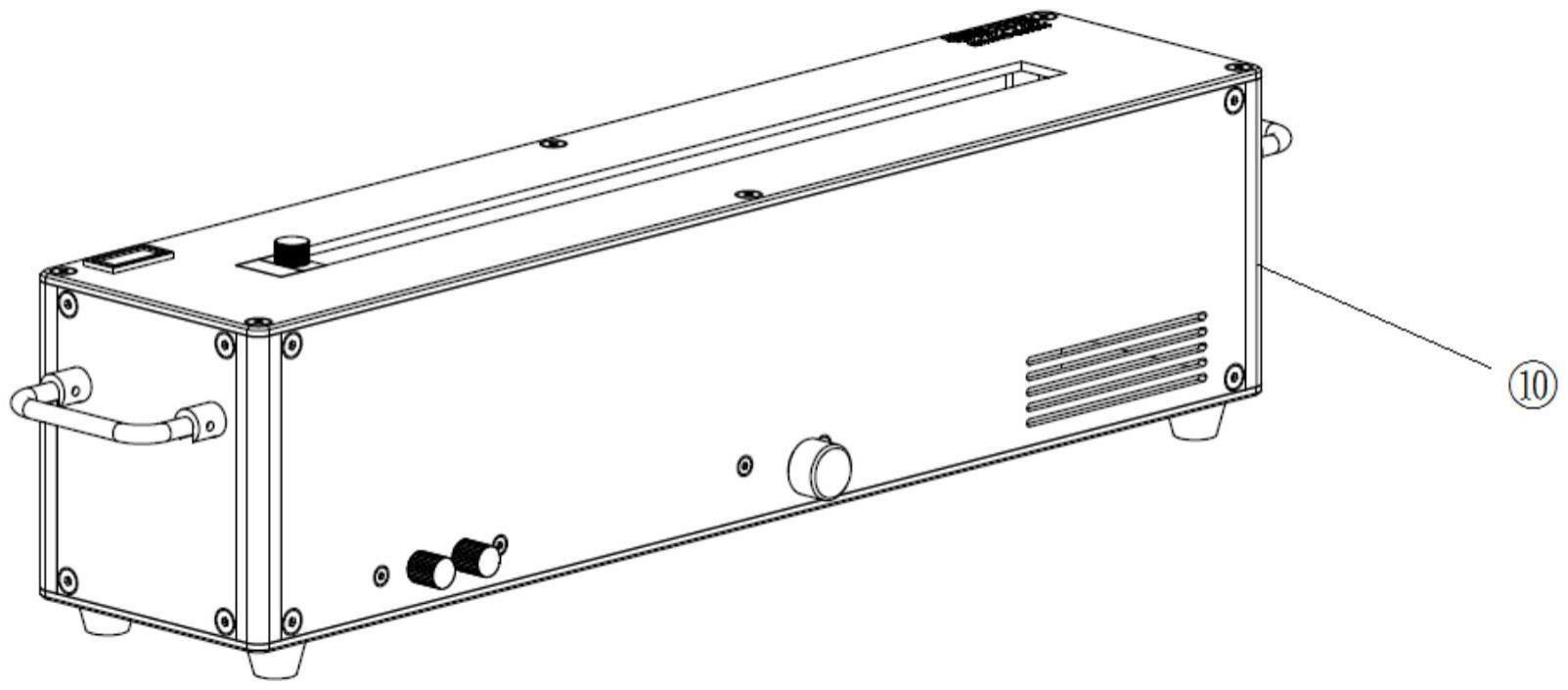

21.图1为实施例中灯源装置的示意图；
22.图2为实施例中灯源装置的俯视图；
23.图3为实施例中灯源装置的后视图；
24.图4为实施例中灯源装置的内部结构图；
25.图5为实施例中灯源装置用于测试塑料样板的测试状态图；
26.图中标号所示：箱体10、提手11、遮光带12、灯源窗口13、灯板升降旋钮14、亮度调节旋钮15、色温调节旋钮16、距离检测显示模块17、电源开关18、电源插座19、灯板20、led灯21、滑块22、导轨23、齿轮安装架24、齿轮组25、丝杆26、丝母27、色温亮度调节模块28、驱动电源30。
具体实施方式
27.下面结合附图和具体实施例对本实用新型进行详细说明。本实施例在以本实用新型技术方案为前提下进行实施，给出了详细的实施方式和具体的操作过程，但本实用新型的保护范围不限于下述的实施例。
28.实施例
29.一种用于测试塑料透光效果的灯源装置，见图1-4，该灯源装置包括箱体10，以及位于箱体10内的：
30.led灯21，用于提供灯源；
31.色温亮度调节模块28，用于调节led灯的色温和亮度；
32.移动机构，用于移动led灯；
33.驱动电源30，用于给led灯21提供驱动电能；
34.led灯21分别与色温亮度调节模块28和驱动电源30相连；led灯21固定在移动机构
上；灯源装置还设有亮度调节旋钮15、色温调节旋钮16、电源开关18和电源插座19，色温亮度调节模块28分别与亮度调节旋钮15、色温调节旋钮16相连，电源开关18和电源插座19位于箱体10侧面。
35.移动机构包括灯板20、滑块22、导轨23和传动组件；导轨23平行布置在传动组件两侧；滑块22与导轨23滑动连接；灯板20一侧固定在滑块22上，另一侧固定有led灯21。传动组件包括丝杆26、丝母27，以及与丝杆26啮合连接的齿轮组25和用于安装齿轮组25的齿轮安装架24；丝母27固定在灯板20上；丝杆26与丝母27配合连接。灯源装置还设有灯板升降旋钮14，灯板升降旋钮14与齿轮组25相连。具体来说，移动机构用于调节灯板20的上下高度，导轨23、齿轮安装架24安装固定在箱体10上面，灯板20与滑块22、丝母27、led灯21安装连接，滑块22与导轨23配合，转动灯板升降旋钮14，经齿轮组25、丝杆26、丝母27传动，使灯板20及led灯21能够上下平行移动。
36.箱体10用于检测塑料板的一侧开有灯源窗口13。箱体10上设有用于检测灯板20和灯源窗口13之间距离的距离检测显示模块17。灯源窗口13上设有用于遮挡灯源窗口13的遮光带12。箱体10侧面设有便于移动灯源装置的提手11。
37.工作原理：
38.详见图5，启动灯源装置，将塑料样板50放置在灯源窗口13上，通过亮度调节旋钮15、色温调节旋钮16将led灯21调节至合适的亮度和色温；该灯源装置还可将led灯21进行升降，从而调节led灯21距离灯源窗口13的距离；此外，该灯源装置还可调节灯源窗口13的大小，通过拉动遮光带12对灯源窗口13进行遮挡，满足不同数量及大小的塑料样板50的测试需求，装置关机后也可对灯源窗口13进行关闭，从而保护装置。
39.以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例。但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
