1.本实用新型涉及开关面板，特别一种滚轮结构和开关面板。


背景技术：

2.开关面板是安装在墙壁上使用的电器开关，是用来接通和断开电路使用的家用电器，目前，市场上的开关面板上通常设有开关按键，接通或断开电路只能将开关按键超一个方向或及其反方向按压，实现的功能也单一。
3.于是有申请号cn201520464021.9公开的一种滚轮墙壁开关、申请号cn202010560948.8公开的一种汽车音响开关等，都于开关上安装有可转动的滚轮，以滚动方式实现功能控制。例如一种汽车音响开关所公开的，所述滚轮的一端连接有计数轮，所述计数轮置于pcb控制板上的编码器内，所述滚轮转动使得所述编码器产生计数信号调节音响，按压所述滚轮使得触点压板压迫导电橡胶板上的触点导通所述pcb控制板上的回路实现信号传输。
4.上述结构的滚轮由于一端转动连接于编码器只能转动，而另一端需要上下位移的压迫触点，导致在使用时需要将按压位置靠近触点的一端，使滚轮一端倾斜靠近压迫触点，否则难以顺利的下压滚轮对触点进行导通，使用操作上存在不便之处，同时滚轮另一端与编码器转动连接，长期受压倾斜容易发生变形影响转动效果，影响调节功能。


技术实现要素：

5.本实用新型的目的在于提供一种滚轮结构，可解决现有按压位置需要靠近滚轮其中一端，且滚轮另一端容易变形的问题，具有更好的滚动和按压效果。
6.本实用新型的另一目的在于提供一种开关面板，可实现多功能的调节效果。
7.为了达成上述目的，本实用新型的j9九游会真人的解决方案是：
8.一种滚轮结构，包括滚动体，滚动体的一端轴向延伸出转动轴；所述转动轴的中间断开而分为靠近滚动体的内转动轴和远离滚动体的外转动轴；所述内转动轴和外转动轴之间磁吸连接而保持位于同轴的位置。
9.进一步的，所述滚动体的另一端轴向延伸出抵压轴。
10.进一步的，所述滚轮结构安装于开关面板上，令滚动体一端借由外转动轴与编码器之间可转动的连接，而另一端的抵压轴位于按键的上方。
11.进一步的，所述内转动轴和外转动轴相对的端面分别凹设有容槽，每个容槽内分别固设有一块磁铁，并且使两块磁铁同极相吸。
12.进一步的，所述磁铁为圆柱体状，并且与所述转动轴同轴设置。
13.进一步的，所述滚动体为长圆筒状。
14.进一步的，所述滚动体内部空心；所述滚动体外壁上密布有防滑的滚动条纹。
15.本实用新型还提供一种开关面板，包括pcb控制板、底壳、面壳和所述的滚轮结构；所述pcb控制板安装于所述底壳内，并且具有编码器和按键；所述滚轮结构安装于编码器和
按键之间；所述滚动体一端借由外转动轴与编码器之间可转动的连接，而滚动体另一端位于按键的上方；所述面壳罩设于底壳表面，并且设有滚动窗口；所述滚动窗口用以显露滚轮结构的滚动体。
16.进一步的，还包括显示屏，所述显示屏安装于底壳并且电连接于pcb控制板；而所述面壳设有显示窗口；所述显示窗口用以显露显示屏，
17.进一步的，所述滚动体的另一端轴向延伸出抵压轴；所述滚动体的抵压轴位于按键的上方。
18.进一步的，所述滚轮结构和所述面壳之间还设有连杆结构；所述连杆结构包括两个分别转动连接于滚动体两端的连接杆；两个连接杆远离滚动体的一端则通过连动杆进行相连，连动杆可转动的卡设于面壳朝向底壳的内侧的卡座上。
19.进一步的，所述pcb控制板对应滚动体设有让位区；两个所述连接杆分别位于滚动体和编码器之间以及滚动体和按键之间。
20.采用上述技术方案后，当所述滚动体受拨动而转动时，由内转动轴带动磁吸为一体的外转动轴一起转动；而当滚动体受压而发生径向移动时，外转动轴可固定不动，内转动轴受压以克服磁吸力与外转动轴径向分离，随着滚动体一起径向移动；并且在滚动体不受压力之后，内转动轴会受到外转动轴的磁吸力吸引重新复位到与外转动轴同轴的位置，并带动滚动体复位到初始位置。
21.借此，将该滚轮结构应用到开关面板上后，可满足滚动体转动时编码器准确识别转动信号，而滚动体下压按键时，滚动体可与外转动轴分离，不会使外转动轴弯曲变形，松开滚动体后，滚动体又可随着磁吸力而恢复初始位置，保证滚动体可带着外转动轴继续转动。
附图说明
22.图1为本实用新型的滚轮结构的立体图。
23.图2为本实用新型的滚轮结构的分解图。
24.图3为本实用新型的开关面板的立体图。
25.图4为本实用新型的开关面板的部分结构立体图。
26.图5为本实用新型的开关面板的分解图。
27.图6为本实用新型的开关面板的另一分解图。

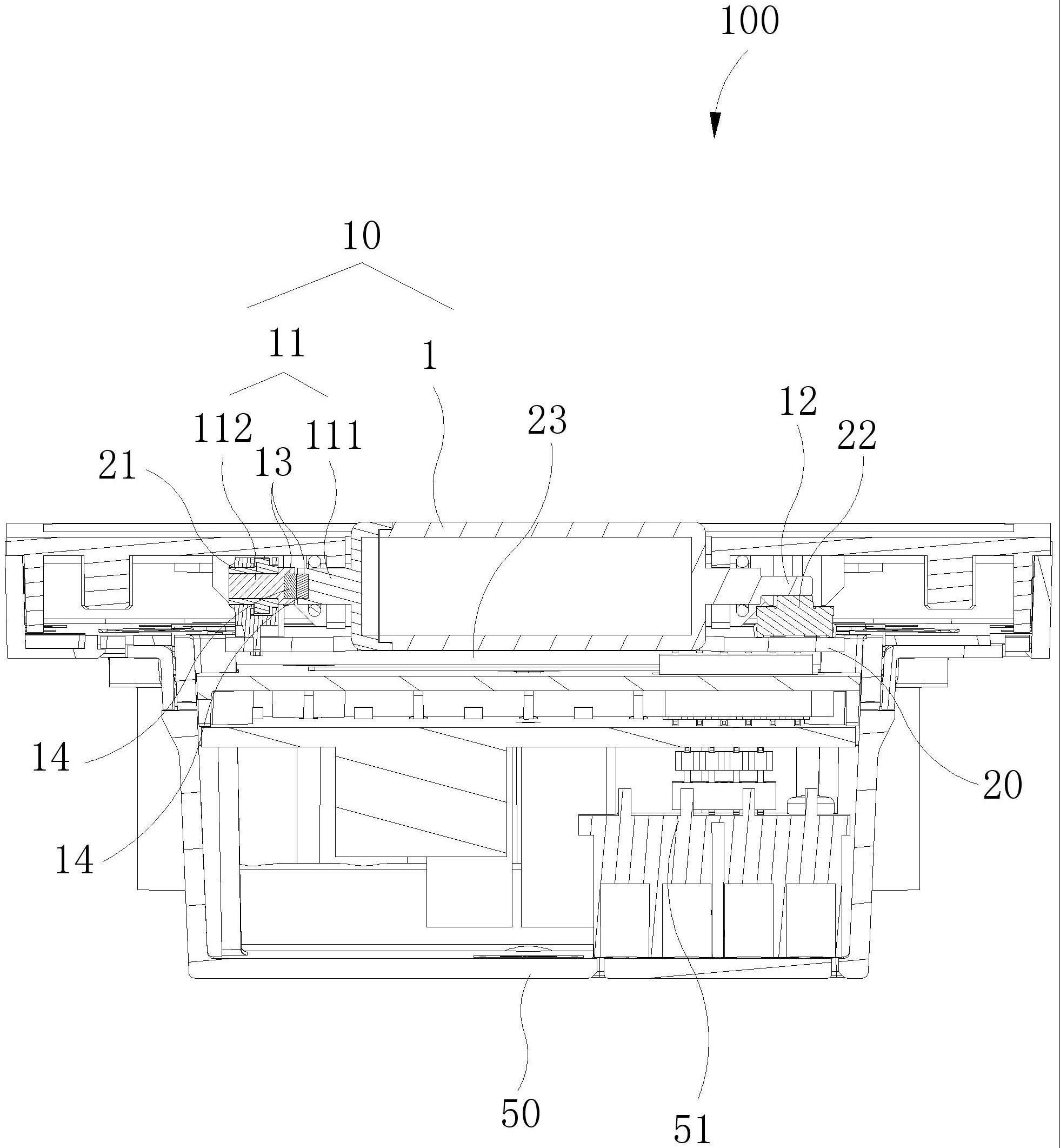

28.图7为本实用新型的开关面板的剖视图。
29.图8为本实用新型的开关面板的另一部分结构立体图。
30.符号说明：
31.滚轮结构10，滚动体1，转动轴11，内转动轴111，外转动轴112，抵压轴12，容槽13，磁铁14，滚动条纹15，开关面板100，pcb控制板20，编码器21，按键22，让位区23，控制芯片24，显示屏30，面壳40，显示窗口41，滚动窗口42，卡座43，底壳50，连接结构51，连杆结构60，连接杆61，套环611，连动杆62。
具体实施方式
32.为使本技术实施例的目的、技术方案和优点更加清楚，下面将结合本技术实施例
中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本技术一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本技术实施例的组件可以以各种不同的配置来布置和设计。
33.在本技术实施例的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该申请产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。
34.此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个所述特征。在本技术的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
35.在本技术实施例的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”、“相连”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接或可以相互通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
36.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
37.下文的公开提供了许多不同的实施方式或例子用来实现本技术的不同结构。为了简化本技术的公开，下文中对特定例子的部件和设置进行描述。当然，它们仅仅为示例，并且目的不在于限制本技术。此外，本技术可以在不同例子中重复参考数字和/或参考字母，这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施方式和/或设置之间的关系。
38.此外，本技术提供了各种特定的工艺和材料的例子，但是本领域普通技术人员可以意识到其他工艺的应用和/或其他材料的使用。
39.如图1和图2所示，本实用新型的一种滚轮结构10，包括滚动体1，滚动体1的一端轴向延伸出转动轴11，另一端轴向延伸出抵压轴12；转动轴11的中间断开而分为靠近滚动体1的内转动轴111和远离滚动体1的外转动轴112，并且内转动轴111和外转动轴112之间磁吸连接而保持位于同轴的位置。
40.参阅图4和图7，该滚轮结构10可适用安装于开关面板100上，令滚动体1一端借由外转动轴112与编码器21之间可转动的连接，而另一端的抵压轴12可悬空或轻抵于按键22的顶面。
41.当所述滚动体1受拨动而转动时，由内转动轴111带动磁吸为一体的外转动轴112一起转动，以使编码器21可识别转动信号；而当滚动体1受压而发生径向移动时，外转动轴
112连接于编码器21而固定不动，内转动轴111受压以克服磁吸力与外转动轴112径向分离，随着抵压轴12及滚动体1一起径向移动，使抵压轴12抵压按键22，可触发按压信号；并且在滚动体1不受压力之后，内转动轴111会受到外转动轴112的磁吸力吸引重新复位到与外转动轴112同轴的位置，并带动滚动体1和抵压轴12复位到初始位置。
42.具体的，如图2所示，所述内转动轴111和外转动轴112相对的端面分别凹设有容槽13，每个容槽13内分别固设有一块磁铁14，并且使两块磁铁14同极相吸，以令内转动轴111和外转动轴112可相互磁吸固定，又不影响两者的分离；两个磁铁14为圆柱体状，并且与转动轴11同轴设置，以保证较好的磁吸效果，又所述磁铁14可为钕铁硼磁铁。
43.所述外转动轴112远离滚动体1的一端可为六棱柱体或其他非圆柱体，以便于直接插接到编码器21中，以使滚动体1可利用六棱柱体带动编码器21内部转动而识别转动信号。
44.所述滚动体1可为圆筒状，并且可为长圆筒状，以便于拨动按压，同时内部空心以减少重量，外壁上密布有防滑的滚动条纹15。
45.又如图3至图7所示，本实用新型还提供一种开关面板100，包括pcb控制板20、显示屏30、面壳40和底壳50，以及所述滚轮结构10。
46.pcb控制板20安装于底壳50内，并且具有所述的编码器21和按键22，滚轮结构10安装于编码器21和按键22之间，显示屏30安装于底壳50并且电连接于pcb控制板20，而面壳40罩设于底壳50表面，并且具有显示窗口41和滚动窗口42，显示窗口41用以显露显示屏30，滚动窗口42用以显露滚轮结构10的滚动体1，以便于拨动和按压滚动体1。pcb控制板20可电连接于各种家居电器设备，以利用显示屏30显示相应的家居电器设备的信息，并借由滚轮结构10的滚动体1的滚动和按压实现对各家居电器设备的开关、调节和设置等等。
47.所述底壳50设有连接结构51用于连接pcb控制板20和外接外部的家居电器设备，该连接结构51为现有技术，此处不再赘述。
48.参阅图8，所述滚轮结构10和面壳40之间还设有连杆结构60，用以辅助提升长圆筒状的滚动体1按压效果。
49.所述连杆结构60包括两个分别套接于滚动体1两端的抵压轴12和内转动轴111的连接杆61，连接杆61的端部具有套环611套置于抵压轴12或内转动轴111，而两个连接杆61远离滚动体1的一端则通过连动杆62进行相连，连动杆62可转动的卡设于面壳40朝向底壳50的内侧的卡座43上；借由连杆结构60，当滚动体1任一端受压时，都可借由两个连接杆61和连动杆62连动滚动体1整体，以使滚动体1可整体位移而不会一端偏移，具有更好的按压效果。所述连接杆61、连接杆61的套环611和连动杆62可由一根杆折弯形成。
50.参阅图4，所述pcb控制板20对应滚动体1设有让位区23，以便于滚动体1受压时进行让位。而所述连接杆61位于滚动体1和编码器21之间，以及位于滚动体1和按键22之间，以避免对滚动体1的转动编码器21或按压按键22的操作造成干涉。
51.所述开关面板100可集成空调、新风、地暖、窗帘、灯具等家居电器设备的功能参数调节功能，在使用时，通过显示屏30显示各家居电器设备的信息，然后通过滚动体1的滚动以及对按键22的按压配合来实现家居功能参数的调节。
