1.本实用新型涉及密封装置技术领域，具体为一种接头密封环。


背景技术：

2.密封环是一种带有缺口的环状密封件，把它放置在套筒的环槽内，套筒与轴一起转动，密封环靠缺口被压拢后所具有的弹性而抵紧在静止件的内孔壁上，即可起到密封的作用。各个接触表面均需经硬化处理并磨光，密封环用含铬的耐磨铸铁制造，可用于金属管件接头之间的密封。
3.目前，现有的接头密封环在使用时需要密封环接头的密封槽适配达到密封效果，若是密封槽与密封环的适配度不够，则会导致弹性部位无法与密封槽内部接触，导致密封效果不佳，并且密封环长时间受力弹性部抵紧密封槽内，当接头松动后由于弹性部长时间受到压力变形会导致其出现的老化，导致密封环回弹性不足，不能很好的贴近接头内的密封槽，也会影响接头的密封性，为此，我们提出了一种接头密封环。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种接头密封环，解决了上述背景技术中提出的问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种接头密封环，包括密封环本体，所述密封环本体的内部开设有内槽，所述密封环本体的内侧与外侧的中部均开设有环形内凹部，所述密封环本体的外侧与内侧且位于环形内凹部的上方与下方均设置有密封圈，所述内槽内部的顶部与底部均固定安装有套筒，两个所述套筒的中部活动安装有导杆，所述导杆的两端均固定安装有推板，所述套筒的内部安装有弹簧，所述推板与弹簧配合，所述套筒的两侧均开设有导槽，所述推板的两侧均固定安装有导板，所述导板与导槽滑动连接，所述导板的一侧固定安装有环块，所述环块的外侧开设有转槽，所述转槽的内部开设有若干个转槽，所述转槽的内部转动安装有推杆，所述密封圈的内侧开设有连接槽，所述推杆的一端延伸至连接槽的内部安装有球形连接件。
6.优选的，所述密封环本体的顶部与底部均安装有环形压片。
7.优选的，所述推板与套筒滑动连接。
8.优选的，所述球形连接件与连接槽转动连接，所述连接槽与推杆配合。
9.优选的，所述套筒的内部开设有与导杆配合的孔。
10.本实用新型提供了一种接头密封环，具备以下有益效果：
11.1、该接头密封环，通过内槽、环形内凹部、密封圈、套筒、导杆、推板、弹簧、导槽、导板、环块、转槽、推杆、连接槽和球形连接件配合，在使用过程中，将密封环本体放置到接头内的密封槽内，随后两个接头连接会向密封环本体受力，受力后两个套筒向内槽内压缩继而便可推动推板向套筒内位移，推板位移的同时便会通过环块抵住推杆，继而便可通过推杆抵动密封圈外张，继而便可使密封圈与密封槽的内外侧均抵紧接触，继而提高了整体的
兼容性与适配性，在适配性较差的密封槽内也可起到良好的密封效果，并且当接头松动过后可以通过弹簧回弹使密封圈可以依旧抵紧密封槽内壁，避免出现当接头松动后密封环无法起到密封的效果出现。
附图说明
12.图1为本实用新型结构示意图；
13.图2为本实用新型的侧视剖视图；

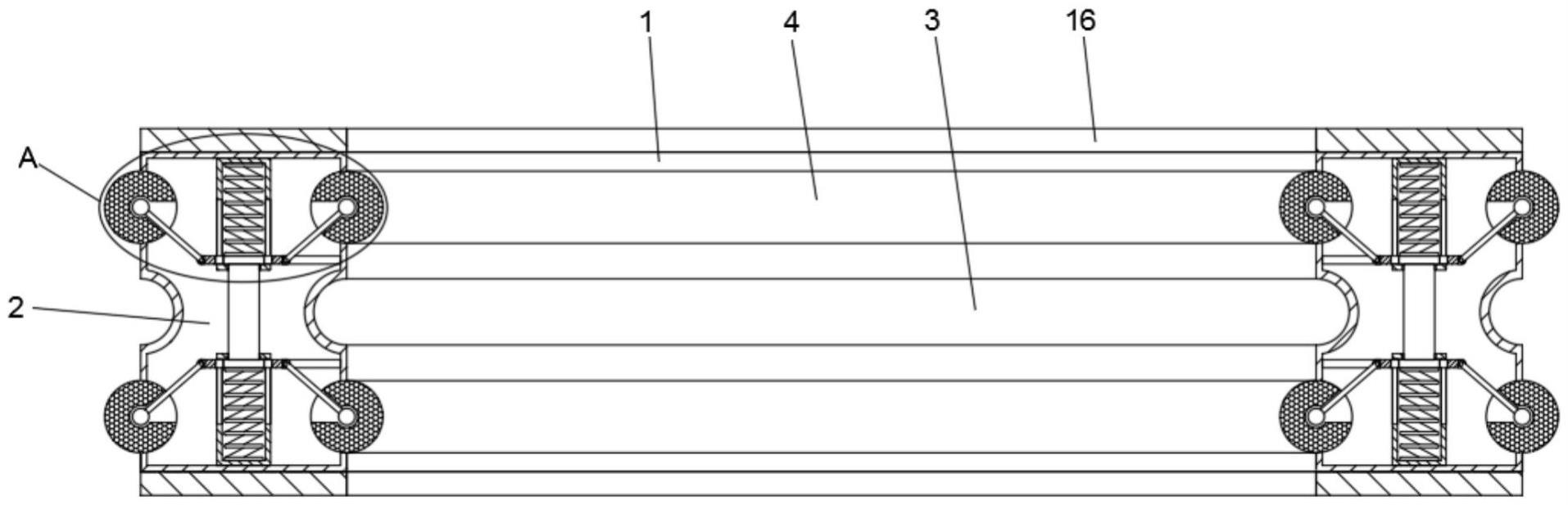

14.图3为本实用新型图2中的a处放大图。
15.图中：1、密封环本体；2、内槽；3、环形内凹部；4、密封圈；5、套筒；6、导杆；7、推板；8、弹簧；9、导槽；10、导板；11、环块；12、转槽；13、推杆；14、连接槽；15、球形连接件；16、环形压片。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
17.请参阅图1至图3，本实用新型提供一种技术方案：一种接头密封环，包括密封环本体1，密封环本体1的顶部与底部均安装有环形压片16，其中环形压片16的主要作用是提高整体与接头接触的耐磨性，避免接头在连接安装过程中对密封环本体1造成磨损损坏的情况出现，密封环本体1的内部开设有内槽2，密封环本体1的内侧与外侧的中部均开设有环形内凹部3，密封环本体1的外侧与内侧且位于环形内凹部3的上方与下方均设置有密封圈4，内槽2内部的顶部与底部均固定安装有套筒5，两个套筒5的中部活动安装有导杆6，套筒5的内部开设有与导杆6配合的孔，套筒5内部与导杆6配合的孔主要作用是用于对导杆6进行导向，当接头连接挤压密封环本体1的顶部与底部时，可以通过导杆6与套筒5配合避免密封环本体1出现变形的情况，导杆6的两端均固定安装有推板7，推板7与套筒5滑动连接，套筒5的内部安装有弹簧8，推板7与弹簧8配合，套筒5的两侧均开设有导槽9，推板7的两侧均固定安装有导板10，导板10与导槽9滑动连接，导槽9和导板10的主要作用是用于对推板7进行限位与导向，导板10的一侧固定安装有环块11，环块11的外侧开设有转槽12，转槽12的内部开设有若干个转槽12，转槽12的内部转动安装有推杆13，密封圈4的内侧开设有连接槽14，推杆13的一端延伸至连接槽14的内部安装有球形连接件15，球形连接件15与连接槽14转动连接，连接槽14与推杆13配合，连接槽14可以对推杆13起到限位与导向的作用，密封圈4的内部开设有若干个与推杆13和球形连接件15配合的连接槽14。
18.综上，该接头密封环，使用时，首先将密封环本体1放置到接头内的密封槽内，随后将接头连接，接头连接时会挤压密封环本体1顶部与底部的环形压片16，当密封环本体1的顶部与底部受力时会使两个套筒5向内槽2内部的中部位移，同时导杆6两端的推板7便会压缩套筒5内的弹簧8，密封环本体1内压的同时密封圈4也一同位移，便可通过环块11外侧的推杆13抵住密封圈4使其外张，继而便可与密封槽内壁接触，有效的进行密封。
19.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用
新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种接头密封环，包括密封环本体（1），其特征在于：所述密封环本体（1）的内部开设有内槽（2），所述密封环本体（1）的内侧与外侧的中部均开设有环形内凹部（3），所述密封环本体（1）的外侧与内侧且位于环形内凹部（3）的上方与下方均设置有密封圈（4），所述内槽（2）内部的顶部与底部均固定安装有套筒（5），两个所述套筒（5）的中部活动安装有导杆（6），所述导杆（6）的两端均固定安装有推板（7），所述套筒（5）的内部安装有弹簧（8），所述推板（7）与弹簧（8）配合，所述套筒（5）的两侧均开设有导槽（9），所述推板（7）的两侧均固定安装有导板（10），所述导板（10）与导槽（9）滑动连接，所述导板（10）的一侧固定安装有环块（11），所述环块（11）的外侧开设有转槽（12），所述转槽（12）的内部开设有若干个转槽（12），所述转槽（12）的内部转动安装有推杆（13），所述密封圈（4）的内侧开设有连接槽（14），所述推杆（13）的一端延伸至连接槽（14）的内部安装有球形连接件（15）。2.根据权利要求1所述的一种接头密封环，其特征在于：所述密封环本体（1）的顶部与底部均安装有环形压片（16）。3.根据权利要求1所述的一种接头密封环，其特征在于：所述推板（7）与套筒（5）滑动连接。4.根据权利要求1所述的一种接头密封环，其特征在于：所述球形连接件（15）与连接槽（14）转动连接，所述连接槽（14）与推杆（13）配合。5.根据权利要求1所述的一种接头密封环，其特征在于：所述套筒（5）的内部开设有与导杆（6）配合的孔。

技术总结
本实用新型公开了一种接头密封环，涉及密封装置技术领域，包括密封环本体，所述密封环本体的内部开设有内槽，本实用新型的有益效果为：在使用过程中，将密封环本体放置到接头内的密封槽内，随后两个接头连接会向密封环本体受力，受力后两个套筒向内槽内压缩继而便可推动推板向套筒内位移，推板位移的同时便会通过环块抵住推杆，继而便可通过推杆抵动密封圈外张，继而便可使密封圈与密封槽的内外侧均抵紧接触，继而提高了整体的兼容性与适配性，在适配性较差的密封槽内也可起到良好的密封效果，并且当接头松动过后可以通过弹簧回弹使密封圈可以依旧抵紧密封槽内壁，避免出现当接头松动后密封环无法起到密封的效果出现。动后密封环无法起到密封的效果出现。动后密封环无法起到密封的效果出现。
