1.本实用新型属于消防用具技术领域，具体为一种耐磨损的消防吸水管结构。


背景技术：

2.消防是指预防和扑救水火两灾及其他灾患的总称，即是预防灾害、消灭灾害，减少灾害，简称消防，消防用具是进行消防活动中所用工具的总称，消防用具的种类多种多样，消防吸水管则是其中的一种，而消防吸水管在使用的过程中，不便于达到更好的耐磨性，降低了消防吸水管的使用寿命，从而不便于达到更好的实用性。


技术实现要素：

3.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种耐磨损的消防吸水管结构，有效的解决了消防吸水管在使用的过程中，不便于达到更好的耐磨性，降低了消防吸水管的使用寿命，从而不便于达到更好的实用性的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种耐磨损的消防吸水管结构，包括管道本体，所述管道本体的内部安装有防护机构，且防护机构延伸至管道本体的外部，管道本体包括主体管层，主体管层的内侧固定连接有耐腐蚀保护管层，耐腐蚀保护管层的内侧固定连接有耐磨保护内层，主体管层的外侧固定连接有隔热保护管层，隔热保护管层的外侧固定连接有阻燃保护管层，阻燃保护管层的外侧固定连接有耐磨保护外层。
5.优选的，所述耐腐蚀保护管层由碳纤维材料制成，耐磨保护内层由刚玉陶瓷材料制成。
6.优选的，所述主体管层由钢管制成，隔热保护管层由玻璃纤维材料制成，阻燃保护管层由氯化橡胶材料制成，耐磨保护外层由耐磨合金材料制成。
7.优选的，所述防护机构包括三角块，且三角块位于管道本体的内部，三角块为等边三角形结构，三角块的外侧均匀固定安装有三根支撑套筒，且支撑套筒远离三角块的一端固定贯穿于管道本体并延伸至管道本体的外部，支撑套筒的内部滑动安装有活动支撑杆，且活动支撑杆的一端延伸至支撑套筒的外部，支撑套筒的内部底端固定安装有支撑弹簧，且支撑弹簧的另一端与活动支撑杆固定连接，活动支撑杆远离支撑弹簧的一端固定安装有弧形防护板，且三块弧形防护板均匀设置于管道本体的外部，弧形防护板由不锈钢板制成。
8.优选的，所述支撑套筒的内壁上对称开设有定位滑槽，定位滑槽的内部滑动安装有定位滑块，且两块定位滑块对称固定安装于活动支撑杆的外侧，定位滑块由橡胶块制成，且定位滑块远离活动支撑杆的一侧与定位滑槽的内壁接触。
9.与现有技术相比，本实用新型的有益效果是：
10.1)、在工作中，通过设置的耐磨保护内层以及耐磨保护外层的互相作用，能够使得管道本体在使用的过程中，便于达到更好的耐磨性，提高了消防吸水管的使用寿命，从而便于达到更好的实用性；
11.2)、在工作中，通过设置的防护机构，能够使得管道本体在使用的过程中，便于进
一步提高消防吸水管耐磨性能的同时，也能够使其具备抗压的效果，从而提高了消防吸水管在工作时的安全性。
附图说明
12.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
13.在附图中：

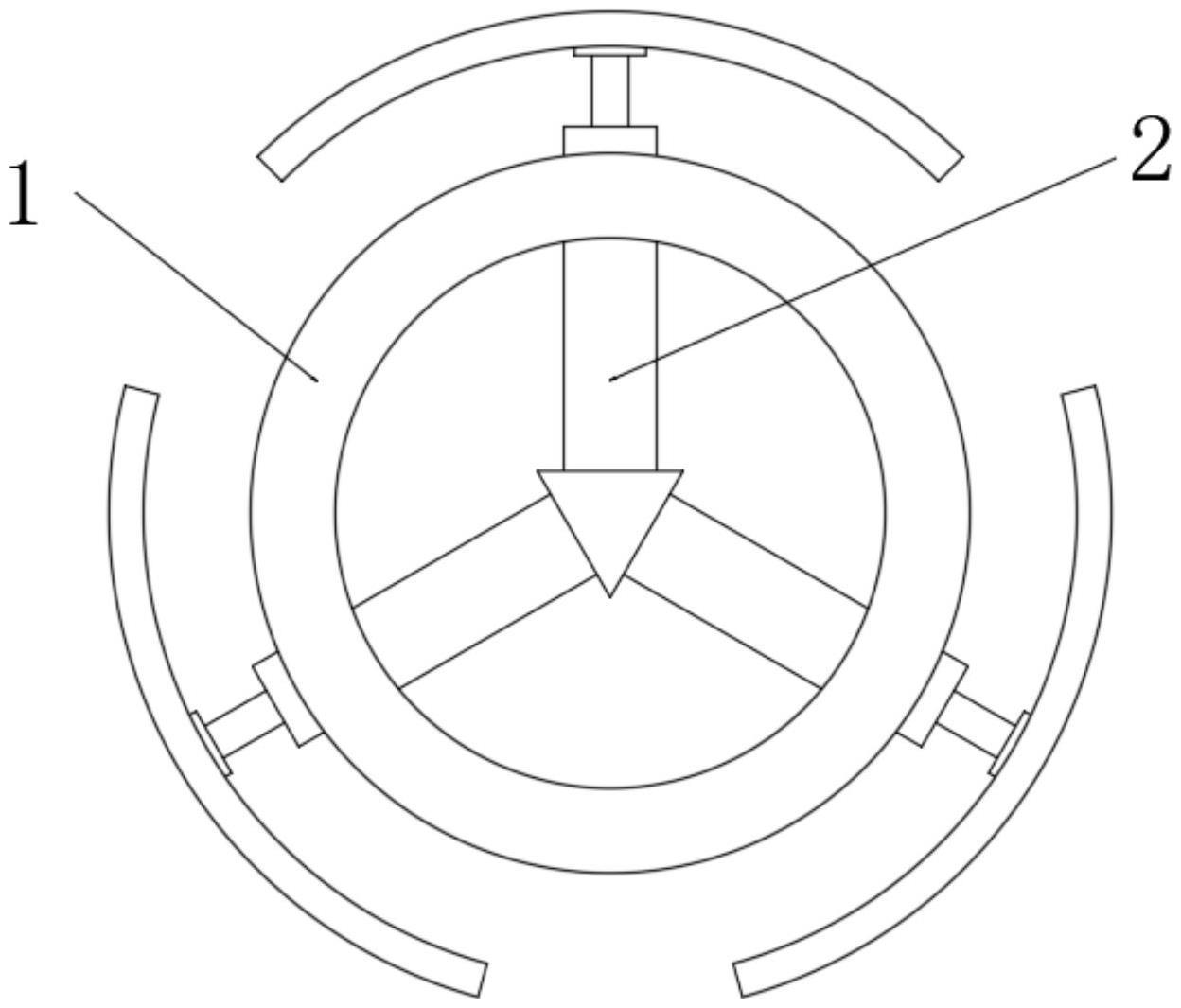

14.图1为本实用新型一种耐磨损的消防吸水管结构的结构示意图；
15.图2为本实用新型的管道本体结构示意图；
16.图3为本实用新型的防护机构结构示意图。
17.图中：1、管道本体；101、主体管层；102、耐腐蚀保护管层；103、耐磨保护内层；104、隔热保护管层；105、阻燃保护管层；106、耐磨保护外层；2、防护机构；201、三角块；202、支撑套筒；203、活动支撑杆；204、支撑弹簧；205、弧形防护板；206、定位滑槽；207、定位滑块。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.实施例一，由图1、图2和图3给出，本实用新型包括管道本体1，管道本体1的内部安装有防护机构2，且防护机构2延伸至管道本体1的外部，管道本体1包括主体管层101，主体管层101的内侧固定连接有耐腐蚀保护管层102，耐腐蚀保护管层102的内侧固定连接有耐磨保护内层103，主体管层101的外侧固定连接有隔热保护管层104，隔热保护管层104的外侧固定连接有阻燃保护管层105，阻燃保护管层105的外侧固定连接有耐磨保护外层106，耐腐蚀保护管层102由碳纤维材料制成，耐磨保护内层103由刚玉陶瓷材料制成，主体管层101由钢管制成，隔热保护管层104由玻璃纤维材料制成，阻燃保护管层105由氯化橡胶材料制成，耐磨保护外层106由耐磨合金材料制成；
20.防护机构2包括三角块201，且三角块201位于管道本体1的内部，三角块201为等边三角形结构，三角块201的外侧均匀固定安装有三根支撑套筒202，且支撑套筒202远离三角块201的一端固定贯穿于管道本体1并延伸至管道本体1的外部，支撑套筒202的内部滑动安装有活动支撑杆203，且活动支撑杆203的一端延伸至支撑套筒202的外部，支撑套筒202的内部底端固定安装有支撑弹簧204，且支撑弹簧204的另一端与活动支撑杆203固定连接，活动支撑杆203远离支撑弹簧204的一端固定安装有弧形防护板205，且三块弧形防护板205均匀设置于管道本体1的外部，弧形防护板205由不锈钢板制成，支撑套筒202的内壁上对称开设有定位滑槽206，定位滑槽206的内部滑动安装有定位滑块207，且两块定位滑块207对称固定安装于活动支撑杆203的外侧，定位滑块207由橡胶块制成，且定位滑块207远离活动支撑杆203的一侧与定位滑槽206的内壁接触。
21.使用中，通过设置的耐磨保护内层103以及耐磨保护外层106的互相作用，能够使得管道本体1在使用的过程中，便于达到更好的耐磨性，提高了消防吸水管的使用寿命，从
而便于达到更好的实用性，并且通过设置的防护机构2，能够使得管道本体1在使用的过程中，便于进一步提高消防吸水管耐磨性能的同时，也能够使其具备抗压的效果，从而提高了消防吸水管在工作时的安全性。
22.工作原理：工作时，首先通过由刚玉陶瓷制成的耐磨保护内层103，能够在管道本体1的内部形成内部耐磨防护，提高管道本体1内部的耐磨性能，然后通过由耐磨合金材料制成的耐磨保护外层106，能够在管道本体1的外部形成外部耐磨防护，提高管道本体1外部的耐磨性能，从而使得管道本体1在工作时，能够达到更好的耐磨性，其次管道本体1在使用的过程中，通过均匀设置在其外部的三个由不锈钢板制成的弧形防护板205，能够在其外部形成防护，防止管道本体1的外壁直接与外物接触，进一步提高了其外部的耐磨性能，同时当管道本体1受到外物挤压时，弧形防护板205会发生移动，弧形防护板205带动活动支撑杆203在支撑套筒202的内部进行滑动，活动支撑杆203带动定位滑块207在定位滑槽206的内部进行滑动，能够确保活动支撑杆203的稳定性，同时活动支撑杆203会对支撑弹簧204进行挤压，使得支撑弹簧204发生弹性形变，支撑弹簧204形变产生反弹力，对受到的挤压进行消减，从而能够提高管道本体1的抗压性能，以此能够使得管道本体1在使用的过程中，便于达到更好的耐磨性，提高了消防吸水管的使用寿命，从而便于达到更好的实用性。
