1.本实用新型涉及循环水管网技术领域，具体为一种基于耐腐蚀循环水管网结构。


背景技术：

2.中国水泥窑余热发电技术经过近十余年的发展有了长足的进步，现已接近国际先进水平，而循环水管网是余热发电窑中的重要组成部分，其通过将热水在循环网里面进行循环，将热水里面的热能通过换热器将热能进行回收利用，提高能量的利用，节约热能的电耗。
3.现有的用于循环水管网中的塑料管道在常温及应力作用下会发生蠕变，在较高持久应力作用下会发生脆性断裂，同时塑料管道的外表面在长期的使用过程中易腐蚀而损坏，从而造成用水量增加，为此，我们提出一种基于耐腐蚀循环水管网结构。


技术实现要素：

4.本实用新型的目的在于提供一种基于耐腐蚀循环水管网结构，具备能够提高循环水管网中塑料管道的持久强度，防止其因蠕变而而发生脆性断裂，且能够提高循环水管网中管道表面的耐腐蚀性的优点，解决了现有的用于循环水管网中的塑料管道在常温及应力作用下会发生蠕变，在较高持久应力作用下会发生脆性断裂，同时塑料管道的外表面在长期的使用过程中易腐蚀而损坏，从而造成用水量增加的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种基于耐腐蚀循环水管网结构，包括hdpe管和换热器，所述hdpe管内部设置有第一钢丝，所述hdpe管内部设有第二钢丝，所述hdpe管外表面设置有玻璃钢丝编织层，所述玻璃钢丝编织层内部设置有耐腐蚀涂层。
6.优选的，所述换热器输入端和输出端均连接有hdpe管，热水由一hdpe管进入到换热器内部，换热器将热水中的热能回收，降温后的热水通过另一管道回流。
7.优选的，两个所述hdpe管末端均连接有连接头，两个hdpe管通过两个连接头和外部管道连接。
8.优选的，所述第一钢丝和第二钢丝呈左右螺旋状位于hdpe管内部，第一钢丝和第二钢丝呈左右螺旋装和hdpe管复合在一起，第一钢丝和第二钢丝形成的钢丝网骨架可有效地约束hdpe管的蠕变，使hdpe管本身的持久强度也大大地提高。
9.与现有技术相比，本实用新型的有益效果如下：
10.1.本实用新型通过设置第一钢丝和第二钢丝，达到了能够提高循环水管网中塑料管道的持久强度，防止其因蠕变而而发生脆性断裂的效果，第一钢丝和第二钢丝呈左右螺旋装和hdpe管复合在一起，第一钢丝和第二钢丝形成的钢丝网骨架可有效地约束hdpe管的蠕变，使hdpe管本身的持久强度也大大地提高。
11.2、本实用新型通过设置耐腐蚀涂层和玻玻璃钢丝编织层，达到了能够提高循环水管网中管道表面的耐腐蚀性的效果，玻玻璃钢丝编织层和耐腐蚀涂层结合在一起，并在
hdpe管的外表面形成一个防腐蚀层，从而避免了hdpe管外表面腐蚀损坏。
附图说明
12.图1为本实用新型主视结构示意图；

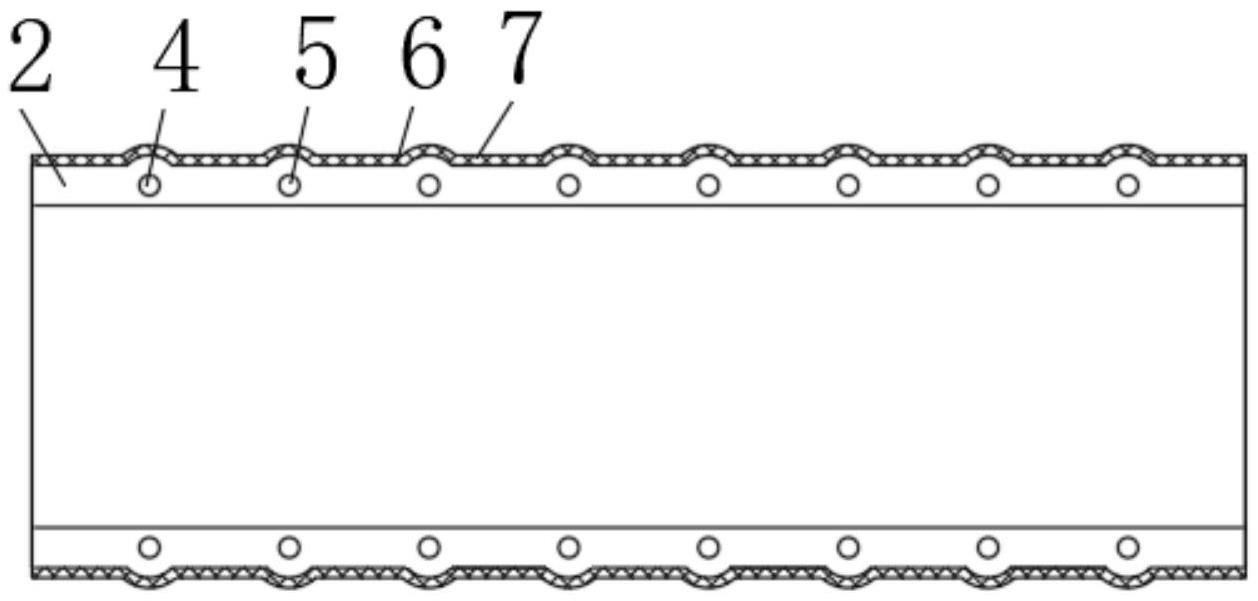

13.图2为本实用新型hdpe管局部内部主视结构示意图。
14.附图标记：1、连接头；2、hdpe管；3、换热器；4、第一钢丝；5、第二钢丝；6、玻璃钢丝编织层；7、耐腐蚀涂层。
具体实施方式
15.下文结合附图和具体实施例对本实用新型的技术方案做进一步说明。
16.如图1和图2所示，本实用新型提出的一种基于耐腐蚀循环水管网结构，包括hdpe管2和换热器3，换热器3输入端和输出端均连接有hdpe管2，两个hdpe管2末端均连接有连接头1，hdpe管2内部设置有第一钢丝4，hdpe管2内部设有第二钢丝5，第一钢丝4和第二钢丝5呈左右螺旋状位于hdpe管2内部，hdpe管2外表面设置有玻璃钢丝编织层6，玻璃钢丝编织层6内部设置有耐腐蚀涂层7。
17.本实用新型在使用时，热水由一hdpe管2进入到换热器3内部，换热器3将热水中的热能回收，降温后的热水通过另一hdpe管2回流，而第一钢丝4和第二钢丝5呈左右螺旋装和hdpe管2复合在一起，第一钢丝4和第二钢丝5形成的钢丝网骨架可有效地约束hdpe管2的蠕变，使hdpe管2本身的持久强度也大大地提高，同时玻玻璃钢丝编织层6和耐腐蚀涂层7结合在一起，并在hdpe管2的外表面形成一个防腐蚀层，从而避免了hdpe管2外表面腐蚀损坏。
18.上述具体实施例仅仅是本实用新型的几种优选的实施例，基于本实用新型的技术方案和上述实施例的相关启示，本领域技术人员可以对上述具体实施例做出多种替代性的改进和组合。


技术特征：
1.一种基于耐腐蚀循环水管网结构，包括hdpe管(2)和换热器(3)，其特征在于：所述hdpe管(2)内部设置有第一钢丝(4)，所述hdpe管(2)内部设有第二钢丝(5)，所述hdpe管(2)外表面设置有玻璃钢丝编织层(6)，所述玻璃钢丝编织层(6)内部设置有耐腐蚀涂层(7)。2.根据权利要求1所述的一种基于耐腐蚀循环水管网结构，其特征在于：所述换热器(3)输入端和输出端均连接有hdpe管(2)。3.根据权利要求2所述的一种基于耐腐蚀循环水管网结构，其特征在于：两个所述hdpe管(2)末端均连接有连接头(1)。4.根据权利要求1所述的一种基于耐腐蚀循环水管网结构，其特征在于：所述第一钢丝(4)和第二钢丝(5)呈左右螺旋状位于hdpe管(2)内部。

技术总结
本实用新型涉及循环水管网技术领域，尤其涉及一种基于耐腐蚀循环水管网结构。其技术方案包括hdpe管和换热器，所述hdpe管内部设置有第一钢丝，所述hdpe管内部设有第二钢丝，所述hdpe管外表面设置有玻璃钢丝编织层，所述玻璃钢丝编织层内部设置有耐腐蚀涂层。本实用新型能够提高循环水管网中塑料管道的持久强度，防止其因蠕变而而发生脆性断裂，且能够提高循环水管网中管道表面的耐腐蚀性。水管网中管道表面的耐腐蚀性。水管网中管道表面的耐腐蚀性。


技术研发人员：袁建 周祥 邓洪坚 钟海城
受保护的技术使用者：分宜海螺水泥有限责任公司
技术研发日：2023.04.27
技术公布日：2023/10/27
