1.本实用新型涉及湿法脱硫领域，特别涉及一种新型脱硫浆液循环泵入口滤网防堵装置。


背景技术：

2.脱硫浆液循环泵是具有耐腐蚀性能的泵、主要用于具有腐蚀性液体的输送，是通用设备泵里面使用较为广泛的一种泵，主要的功能是将吸收塔中的浆液不断的循环，使烟气中的二氧化硫完全被吸收，随着脱硫系统长时间运行，脱硫塔内部没有扰动地区浆液开始沉积和钙化，尤其在循环泵入口侧滤网罩处较为凸出发生堵塞，被迫停塔花费大量人工和周期进行清理检修，严重影响循环泵运行效率，浆液循环泵入口滤网一旦出现问题，不能起到保护泵、衬里管道、喷淋层的作用，会导致吸收塔工况恶化，引起设备损坏，会带来一连串连锁效应，威胁机组和系统安全运行，影响工作效率，功耗也会加大，耗电量增大，不符合现在的环保理念。
3.现有技术中，脱硫塔内部经常性的内部浆液发生沉积和钙化，导致循环泵入口处经常发生堵塞，流量下降，循环效率降低，需要进行清理检修，影响循环泵的运行效率和运行周期，因此提出的一种新型脱硫浆液循环泵入口滤网防堵装置。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中脱硫塔内部经常性的内部浆液发生沉积和钙化，导致循环泵入口处经常发生堵塞，需要进行清理检修，影响循环泵的运行效率提升循环泵运行效率和运行周期而提出的一种新型脱硫浆液循环泵入口滤网防堵装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种新型脱硫浆液循环泵入口滤网防堵装置，包括过滤主体，其特征在于，所述过滤主体内部固定连接有横板，所述横板外部转动连接有主轴，所述主轴外部固定连接有搅拌扇，所述主轴外部固定连接凸轮，所述横板外部固定连接有挡板，所述挡板外部滑动连接有从动件，所述从动件外部固定连接有机架，所述机架外部固定连接有弹簧，所述机架内部滑动连接有圆柱销，所述圆柱销外部滑动连接有滚子，所述从动件外部固定连接有过滤网。
7.其中，使用时，内部钙化的浆液变成固体或者半固体，进入过滤主体内部，搅拌扇在浆液的冲击下旋转起来，会打碎这些钙化的浆液，因为搅拌扇与主轴之间是固定连接，所以搅拌扇旋转的同时会带动主轴转动，同时凸轮也会跟着转动，因为滚子与凸轮是紧密贴合的，滚子在圆柱销的作用下连接在一起，在弹簧的作用下进行往复运动，从动件与过滤网为固定连接，从动件另一端固定连接在机架上，当凸轮开始转动，过滤网也跟着运动，会抖动掉附着在上面的钙化的浆液，防止造成堵塞。
8.上述技术方案进一步包括：
9.所述过滤主体内部开设有过滤网槽，所述过滤网外部滑动连接有过滤网槽。
10.所述过滤主体外部固定连接有脱硫塔接口，所述脱硫塔的外部设置有用于与过滤
主体连接的脱硫塔接口。
11.所述过滤主体外部固定连接有循环泵，所述循环泵外部固定连接有出液口。
12.所述循环泵的外部设置有用于与过滤主体连接的入液口。
13.所述挡板内部开设有通孔，所述通孔与从动件之间滑动连接。
14.其中，使用时，过滤主体内部开设的过滤网槽与过滤网之间滑动连接，当开始作业时，浆液冲击搅拌扇，带动主轴转动，从而带动与主轴固定连接的凸轮转动，与过滤网固定连接的从动件进行往复运动，而过滤网开始抖动，有利于抖掉过滤网上面的附着物，作业时浆液从脱硫塔上开设的脱硫塔接口出流出进入过滤主体内，通过过滤主体进入循环泵内部，随之有出液口处排出。
15.相比现有技术，本实用新型的有益效果为：
16.1、本实用新型中，使用时，在浆液冲击的作用下搅拌扇开始旋转，搅碎钙化的浆液，防止大块的固化半固化的浆液冲击堵塞过滤网，进而影响机组运行效率，需要检修，可有效减少检修的次数，降低人工成本。
17.2、本实用新型中，使用时，主轴随着搅拌扇的旋转而转动，带动因为从动件与过滤网之间固定连接，在从动件的运动时，带动过滤网的抖动，可以是过滤网在过滤网槽内进行滑动，抖掉其上面附着获得钙化浆液，提升运行效率，减少滤网的损坏。
附图说明

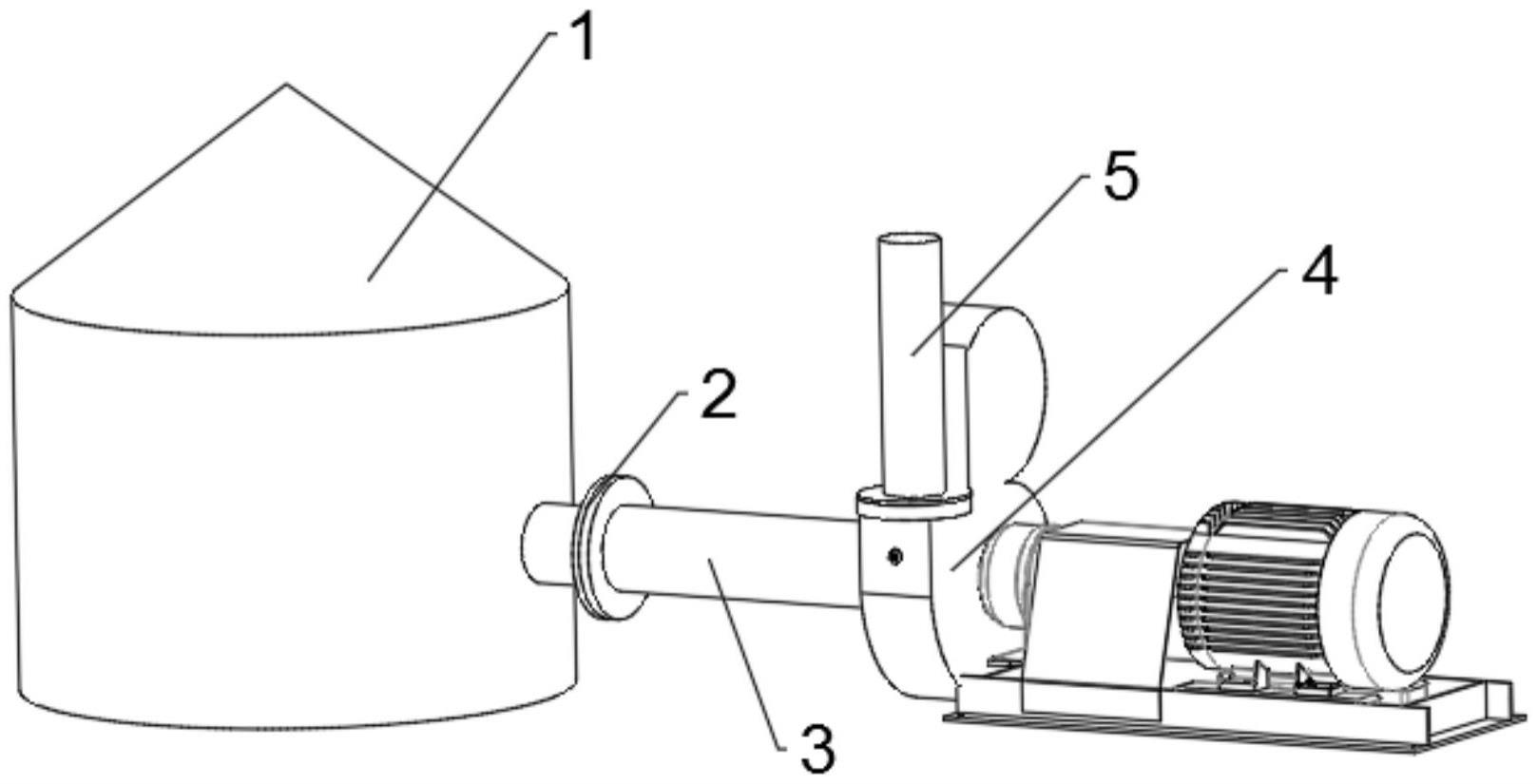

18.图1为本实用新型提出的一种新型脱硫浆液循环泵入口滤网防堵装置的第一部分结构示意图；
19.图2为本实用新型的第二部分结构示意图；
20.图3为本实用新型的第三部分结构示意图；
21.图4为本实用新型中图2的a处结构示意图。
22.图中：1、脱硫塔；2、脱硫塔接口；3、过滤主体；4、循环泵；5、出液口；6、过滤网槽；7、搅拌扇；8、主轴；9、横板；10、从动件；11、挡板；12、弹簧；13、滚子；14、凸轮；15、过滤网；16、圆柱销；17、机架；18、通孔；19入液口。
具体实施方式
23.下面将结合实用新型实施例中的附图，对实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是实用新型一部分实施例，而不是全部的实施例。基于实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于实用新型保护的范围。
24.在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“顶”、“中”、“内”等指示方位或位置关系，仅是为了便于描述实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对实用新型的限制。
25.实施例一
26.如图1-4所示，一种新型脱硫浆液循环泵入口滤网防堵装置，包括过滤主体3，过滤主体3内部固定连接有横板9，横板9外部转动连接有主轴8，主轴8外部固定连接有搅拌扇7，
主轴8外部固定连接凸轮14，横板9外部固定连接有挡板11，挡板11外部滑动连接有从动件10，从动件10外部固定连接有机架17，机架17外部固定连接有弹簧12，机架17内部滑动连接有圆柱销16，圆柱销16外部滑动连接有滚子13，从动件10外部固定连接有过滤网15，过滤主体3内部开设有过滤网槽6，过滤网15外部滑动连接有过滤网槽6，挡板11内部开设有通孔18，通孔18与从动件10之间滑动连接。
27.本实用新型提出的一种新型脱硫浆液循环泵入口滤网防堵装置工作原理是，使用时，内部钙化的浆液变成固体或者半固体，进入过滤主体3内部，搅拌扇7在浆液的冲击下旋转起来，会打碎这些钙化的浆液，因为搅拌扇7与主轴8之间是固定连接，所以搅拌扇7旋转的同时会带动主轴8转动，同时凸轮14也会跟着转动，因为滚子13与凸轮14是紧密贴合的，滚子13在圆柱销16的作用下连接在一起，在弹簧12的作用下进行往复运动，从动件10与过滤网15为固定连接，从动件10另一端固定连接在机架17上，当凸轮14开始转动，过滤网15也跟着运动，会抖动掉附着在上面的钙化的浆液，防止造成堵塞。
28.实施例二
29.如图1-4所示，过滤主体3外部固定连接有脱硫塔接口2，脱硫塔1的外部设置有用于与过滤主体3连接的脱硫塔接口2，过滤主体3外部固定连接有循环泵4，循环泵4外部固定连接有出液口5，循环泵4的外部设置有用于与过滤主体3连接的入液口19。
30.本实用新型提出的一种新型脱硫浆液循环泵入口滤网防堵装置工作原理是使用时过滤主体3内部开设的过滤网槽6与过滤网15之间滑动连接，有利于抖掉过滤网15上面的附着物，作业时浆液从1上开设的2出流出进入过滤主体3内，通过过滤主体3进入循环泵4内部，随之由出液口5处排出。
