1.本实用新型属于过滤装置技术领域，特别涉及一种椰子粉料过滤装置。


背景技术：

2.椰子肉通过粉碎机粉碎后可获得椰子粉料，椰子粉料根据其颗粒径大小可用于生产椰子粉冲剂和椰蓉原料等，但无论是椰子粉冲剂或是椰蓉原料，为提高产品的质量及卖相，椰子粉料的颗粒径均需要保持均匀，因此需要利用过滤装置对粉碎后的椰子粉料进行过滤。现有技术中如cn212549864u公开的一种椰肉粉碎机，包括机架、入料斗、入料斗安装板、出料斗、旋转磨盘以及旋转轴，入料斗安装在机架的上方，入料斗安装板安装在位于入料斗下方的机架处，入料斗的下方与入料斗安装板固定连接，旋转轴转动安装在机架内部，旋转轴的上方与旋转磨盘固定连接，旋转轴可以通过动力机构驱动转动，进而带动旋转磨盘转动，旋转磨盘与入料斗之间形成落料间隙，出料斗安装在落料间隙下方的机架处，入料斗通过落料间隙与出料斗连通，旋转磨盘上设有刀片，旋转磨盘整体呈倒立的锥形，刀片设置在锥形表面上。粉碎时，通过旋转轴带动旋转磨盘转动，从入料斗放入椰肉，在旋转磨盘将椰肉搅碎后，在离心力的作用下，通过落料间隙落入出料斗中实现椰肉的粉碎。但由于粉碎后的椰子粉料颗粒径大小不一，且椰子肉较潮湿导致粉碎后的椰子粉料容易粘附在一起，造成椰子粉料无法进行有效过滤。基于此，提供一种椰子粉料过滤装置，可有效对潮湿的椰子粉料进行烘干过滤，同时还方便于投料和排料。


技术实现要素：

3.本实用新型提供一种椰子粉料过滤装置，提供一种椰子粉料过滤装置，可有效对潮湿的椰子粉料进行烘干过滤，同时还方便于投料和排料。
4.本实用新型所采用的技术方案：
5.一种椰子粉料过滤装置，包括滤箱、支架和接料箱，所述滤箱上设有箱门，所述滤箱顶部设有热风供应装置以向所述滤箱内输送热风，所述过滤箱两侧相对转动穿设有旋套一和转套二，所述转套一与转套二间连接有过滤组件，所述转套二驱接有安装于所述滤箱上的驱动组件，所述支架安装于所述滤箱上，所述支架上设有电推杆，所述电推杆连接有搅拌轴，所述搅拌轴前端设有刮料板，所述搅拌轴上设有多个搅拌杆，所述搅拌轴上转动设有与所述转套一相匹配的端盖，所述端盖上设有投料斗，所述投料斗上拆卸式设有斗盖，所述接料箱设于所述滤箱底部，所述接料箱与滤箱间连接有过滤通风组件。
6.进一步的，所述驱动组件包括设于所述滤箱上的电机和设于所述转套二上的锥齿环，所述电机输出轴上设有与所述锥齿环相啮合的锥齿轮。
7.进一步的，所述热风供应装置包括设于所述滤箱上的热风机，所述热风机连接有风管，所述风管穿入所述滤箱内并连接有喷管，所述喷管上设有多个喷头。
8.进一步的，所述过滤组件包括多个间隔连接于所述转套一和转套二间的连杆，相邻的所述连杆间设有无锈钢滤网。
9.进一步的，所述过滤通风组件包括设于所述接料箱侧壁上的开口和设于所述滤箱底部上的多个排气口，所述开口与排气口相对齐，所述开口上设有滤布。
10.进一步的，所述集料箱顶部上设有凸缘，所述凸缘滑动插设于所述滤箱侧壁上。
11.与现有技术相比，本实用新型的有益效果是：
12.通过电推杆带动端盖封合于转套一上，且刮料板位于转套二内，通过投料斗向过滤组件内投放椰子粉料后，利用驱动组件带动转套二旋转，转套二通过过滤组件带动转套一旋转，使得过滤组件带动椰子粉料翻滚，使椰子粉料冲击于搅拌杆上使之松散，利用热风供应装置向滤箱内输送热风，热风穿过过滤组件对椰子粉料进行烘干，再将水分通过过滤通风组件带出，大大提高了烘干效率和效果，烘干后的椰子粉料在翻滚过程中可快速穿过滤网被过滤，过滤效果好；过滤完成后，通过电推杆带动端盖和刮料板向外移动，使转套一端口打开，在刮料板的推动作用下带动剩余的椰子粉料排出，且滤出的椰子粉料通过集料箱取出，方便于投料和排料。
附图说明

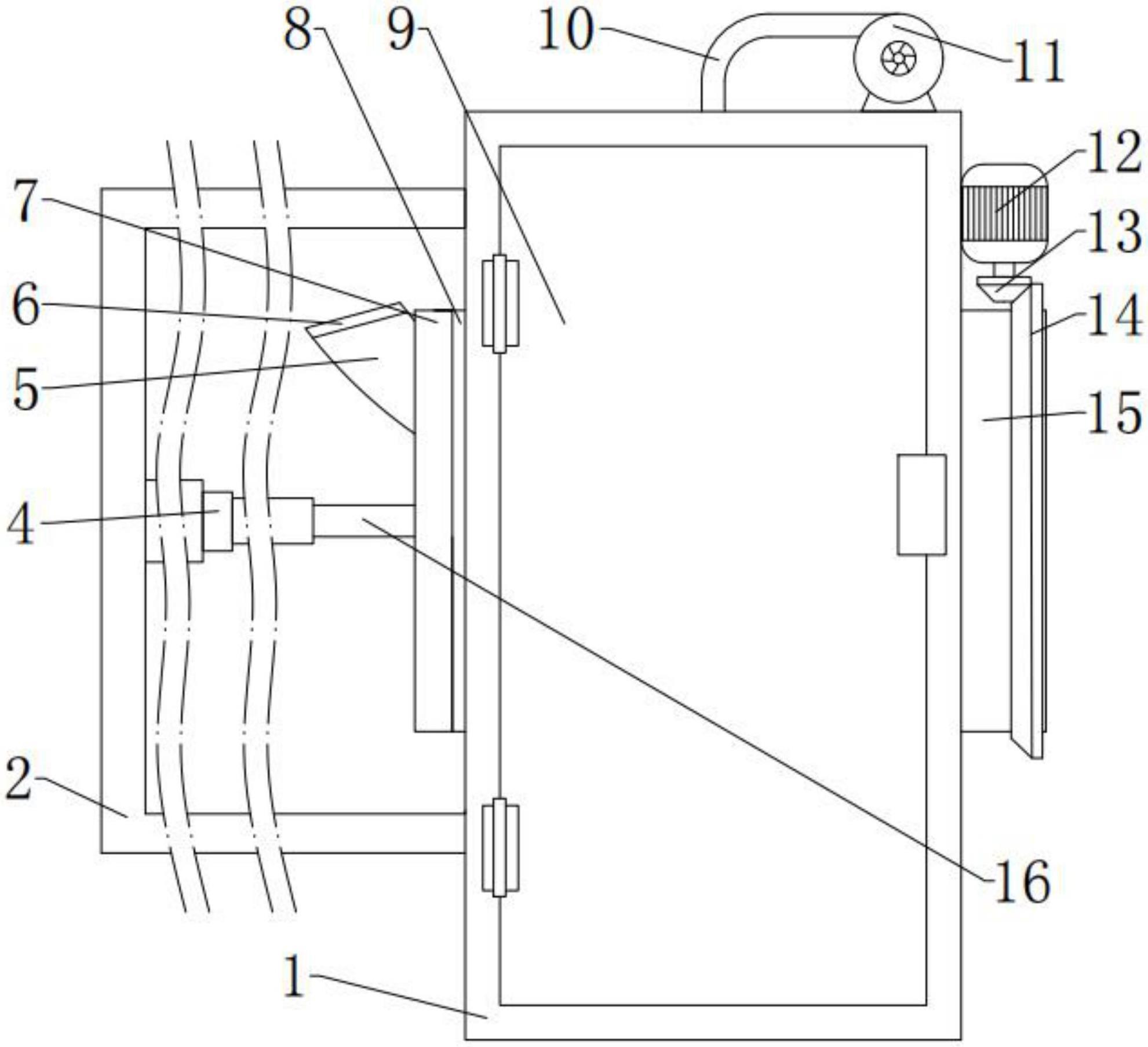

13.图1为本实用新型的整体结构示意图；
14.图2为本实用新型的内部结构示意图；
15.图3为过滤组件、转套一和端盖的剖视配合结构示意图；
16.图中：1、滤箱；2、支架；3、接料箱；4、电推杆；5、投料斗；6、斗盖；7、端盖；8、转套一；9、箱门；10、风管；11、热风机；12、电机；13、锥齿轮；14、锥齿环；15、转套二；16、搅拌轴；17、凸缘；18、连杆；19、喷管；20、刮料板；21、搅拌杆；22、无锈钢滤网；23、排气口；24、滤布。
具体实施方式
17.为了更好理解本实用新型技术内容，下面提供具体实施例，并结合附图对本实用新型做进一步的说明。
18.参见图1至3，提供一种椰子粉料过滤装置，包括滤箱1、支架2和接料箱3，滤箱1上前侧上铰接有设有箱门9，方便于取出滤出的椰子粉料，烘干过滤时箱门9可通过锁件锁定于滤箱1上，可避免椰子粉料泄漏于滤箱1外，滤箱1顶部设有热风供应装置可向滤箱1内输送热风，过滤箱1两侧壁上分别相对转动穿设有旋套一和转套二15，转套一8为两端开口结构，转套二15为一端开口结构，转套一8与转套二15间连接有过滤组件，转套二15驱接有驱动组件，驱动组件安装于滤箱1侧壁上，支架2固定安装于滤箱1侧壁上，支架2上固定设有电推杆4，电推杆4采用多级电推杆以满足伸缩长度需求，电推杆4的伸缩端固定连接有搅拌轴16，搅拌轴16前端转动设有刮料板20，使得转套二15可带动刮料板20旋转，且搅拌轴16可带动刮料板20在转套二15和过滤组件内滑动进行缺料，有利于将椰子粉料刮干净，搅拌轴16上固定设有多个搅拌杆21，搅拌杆21位于过滤组件内，搅拌轴16上转动设有与转套一8相匹配的端盖7，搅拌轴16带动端盖7贴合于转套一8上时，转套一8可带动端盖7旋转，有利于提高端盖7与转套一8间的密封效果，避免椰子粉料被热风吹出，端盖7上固定设有投料斗5，投料斗5上拆卸式设有斗盖6，烘干过滤时需要将斗盖6封合于投料斗5上，避免椰子粉料被热风吹出，接料箱3活动设于滤箱1底部，方便于收集过滤组件滤出的物料，接料箱3与滤箱1间连接有过滤通风组件，利用过滤通风组件阻挡滤出的椰子粉料，且过滤通风组件可供热风
排出滤箱1外以将水分带出，有利于提高烘干效果；
19.在使用时，电推杆4通过搅拌轴16带动端盖7封合于转套一8上，同时搅拌轴16带动刮料板20移至转套二15内，通过投料斗5向过滤组件内投放椰子粉料后将斗盖6封合于投料斗5上，利用驱动组件带动转套二15在滤箱1侧壁上旋转，转套二15通过过滤组件带动转套一8在滤箱1侧壁上旋转，使得转套一8、转套二15和过滤组件同瞳旋转，过滤组件带动椰子粉料翻滚，使椰子粉料冲击于搅拌杆21上使之松散，利用热风供应装置向滤箱1内输送热风，热风穿过过滤组件对椰子粉料进行烘干，再将水分通过过滤通风组件带出，大大提高了烘干效率和效果，烘干后的椰子粉料在翻滚过程中可快速穿过滤网被滤出，过滤效果好、效率高；过滤完成后，通过电推杆4带动端盖7和刮料板20向外移动，使转套一8端口打开，在刮料板20的推动作用下带动剩余的椰子粉料通过转套一8排出，最后滤出的椰子粉料通过集料箱3取出，方便于投料和排料。
20.具体的，驱动组件包括固定设于滤箱1上的电机12和固定套设于转套二15上的锥齿环14，电机12输出轴上设有与锥齿环14相啮合的锥齿轮13，电机12通过锥齿轮13与锥齿轮13的啮合带动转套二15在滤箱1侧壁上旋转。
21.具体的，热风供应装置包括设于滤箱1上的热风机11，热风机11连接有风管10，风管10穿入滤箱1内并连接有喷管19，喷管19上设有多个喷头，通过热风机11产生热风，热风依次通过风管10、喷管19和喷头均匀喷射于过滤组件上方。
22.具体的，过滤组件包括多个间隔连接于转套一8和转套二15间的连杆18，连杆18两端分别固定连接于转套一8和转套二15的相对面上，相邻的连杆18间设有无锈钢滤网22，且转套一8的内侧面、转套二15的内侧面、连杆18的内侧面和无锈钢滤网22的内侧壁均呈对齐状态，使得刮料板20能干净的将剩余物料推出。
23.具体的，过滤通风组件包括设于接料箱3侧壁上的多个开口(图中未标出)和设于滤箱1底部上的多个排气口23，开口与排气口23相对齐，开口上设有滤布24，利用滤布24阻挡滤出的椰子粉料，且热风可穿过滤布24从排气口23排出，有利于将湿气输送于滤箱1外。
24.具体的，集料箱顶部上设有凸缘17，凸缘17滑动插设于滤箱1侧壁上，打开箱门9后通过拉动滤箱1，方便于取出滤出的椰子粉料。
25.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
