1.本实用新型涉及光纤设备技术领域，具体为一种方便进行维护的工业级收发器。


背景技术：

2.光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器，产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用。
3.经检索公开号为(cn214252660u)，公开了一种具有防潮功能的工业级光纤收发器，包括外壳，所述外壳的顶部活动安装有盖板，所述外壳的内侧铺设有防水层，所述防水层的内侧铺设有干燥层，所述外壳顶部的一侧固定连接有一号活动套，所述一号活动套的内部活动套接有一号活动板。
4.在实现该技术方案时，至少还存在以下缺陷：该实用新型虽然可以对工业级收发器起到防潮和防尘的效果，但是外壳拆卸麻烦，影响对工业级收发器的维护，亟需进行改进。因此，我们提出一种方便进行维护的工业级收发器。


技术实现要素：

5.本实用新型的目的在于提供一种方便进行维护的工业级收发器，解决了背景技术中所提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种方便进行维护的工业级收发器，包括底座，所述底座的上端可拆卸安装有光纤收发器本体，所述底座的前端焊接有直杆，所述底座的上端活动安装有外壳，所述外壳的上端可拆卸安装有散热网；
7.所述外壳的外侧固定安装有固定杆，所述底座的下端中部活动安装有双向丝杆，所述固定杆的下端内侧固定安装有限位杆，所述底座的下端两侧均固定安装有支撑腿，所述支撑腿的中部开设有通槽。
8.通过采用上述技术方案，便于快速使外壳与光纤收发器分离，从而方便对光纤收发器进行维护，同时在分离过程中还可以对散热网进行清理。
9.可选的，所述固定杆的下端固定安装有丝杆套，所述双向丝杆与丝杆套螺纹连接。
10.通过采用上述技术方案，便于带动固定杆进行移动。
11.可选的，所述限位杆的尺寸与通槽的尺寸相适配，且所述限位杆与通槽活动连接。
12.通过采用上述技术方案，便于提高固定杆的稳定性。
13.可选的，所述直杆的后侧上端固定安装有毛刷杆，所述毛刷杆的刷丝与散热网的上表面相贴合。
14.通过采用上述技术方案，便于提高毛刷杆的清理效果。
15.可选的，所述外壳设置为两个，且两个所述外壳的大小相同。
16.通过采用上述技术方案，便于对光纤收发器本体进行保护。
17.与现有技术相比，本申请技术方案的有益效果如下：
18.本申请技术方案通过设置的底座、光纤收发器本体、外壳、固定杆、双向丝杆、支撑腿和毛刷杆，对光纤收发器进行维护时，既可以使双向丝杆配合丝杆套带动固定杆向外侧移动，从而使外壳与光纤收发器本体快速分离，从而方便对光纤收发器进行维护，又可以在外壳移动过程中，使底座上的毛刷杆会对外壳上的散热网进行清理，从而扫除附着在散热网上的灰尘，从而省去了人工清理的麻烦。
附图说明
19.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

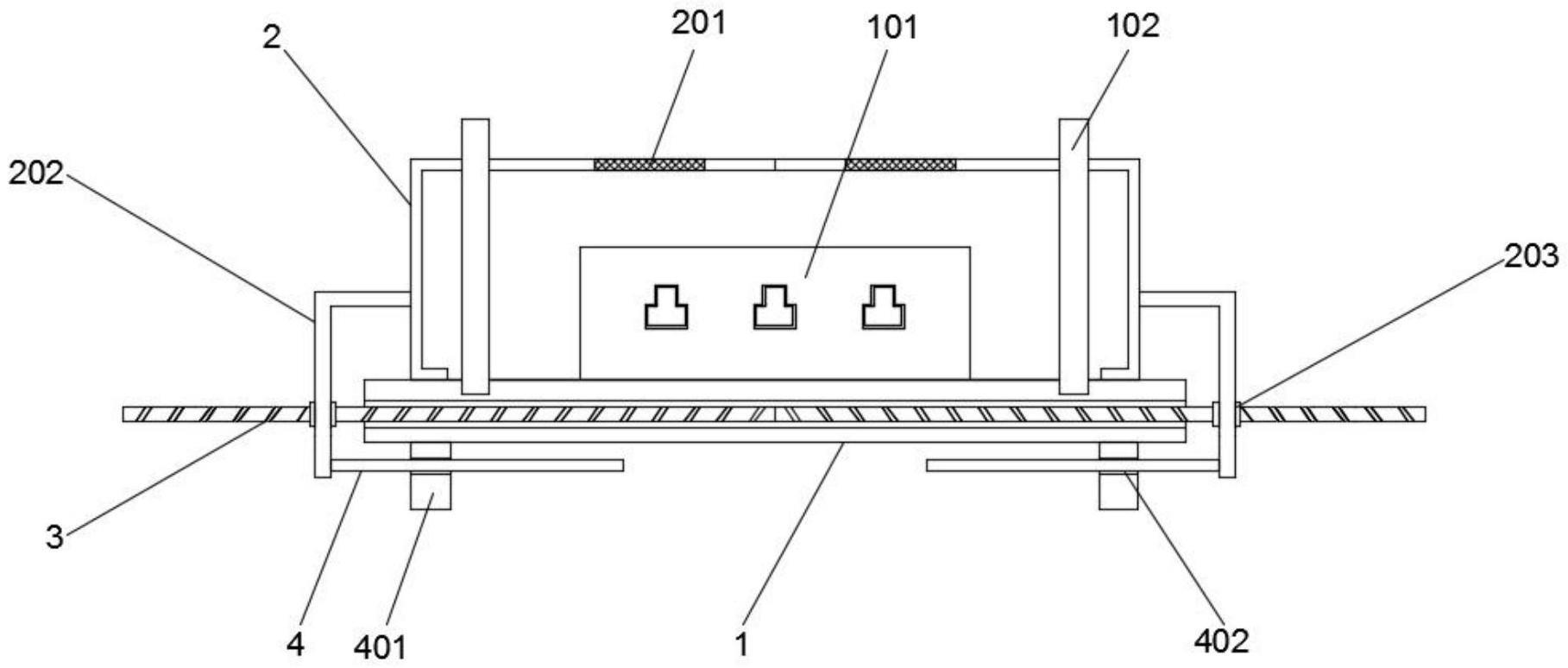

20.图1为本实用新型一种方便进行维护的工业级收发器的整体结构示意图；
21.图2为本实用新型一种方便进行维护的工业级收发器的毛刷杆侧视结构示意图。
22.图中：1、底座；101、光纤收发器本体；102、直杆；2、外壳；201、散热网；202、固定杆；203、丝杆套；3、双向丝杆；4、限位杆；401、支撑腿；402、通槽；5、毛刷杆。
具体实施方式
23.请参阅图1-2，本实用新型提供一种技术方案：一种方便进行维护的工业级收发器，包括底座1，底座1的上端可拆卸安装有光纤收发器本体101，底座1的前端焊接有直杆102，底座1的上端活动安装有外壳2，外壳2的上端可拆卸安装有散热网201；
24.外壳2的外侧固定安装有固定杆202，底座1的下端中部活动安装有双向丝杆3，固定杆202的下端内侧固定安装有限位杆4，底座1的下端两侧均固定安装有支撑腿401，支撑腿401的中部开设有通槽402，直杆102的后侧上端固定安装有毛刷杆5，毛刷杆5的刷丝与散热网201的上表面相贴合，外壳2设置为两个，且两个外壳2的大小相同，方便对光纤收发器本体101进行保护。
25.固定杆202的下端固定安装有丝杆套203，双向丝杆3与丝杆套203螺纹连接，便于带动固定杆202进行移动。
26.限位杆4的尺寸与通槽402的尺寸相适配，且限位杆4与通槽402活动连接，便于提高固定杆202的稳定性。
27.对光纤收发器进行维护时，首先旋转双向丝杆3，双向丝杆3配合丝杆套203带动固定杆202向外侧移动，固定杆202带动外壳2向外侧移动，从而使外壳2与光纤收发器本体101快速分离，从而方便对光纤收发器进行维护，同时在外壳2移动过程中，底座1上的毛刷杆5会对外壳2上的散热网201进行清理，从而扫除附着在散热网201上的灰尘，从而省去了人工清理的麻烦。


技术特征：
1.一种方便进行维护的工业级收发器，包括底座(1)，其特征在于：所述底座(1)的上端可拆卸安装有光纤收发器本体(101)，所述底座(1)的前端焊接有直杆(102)，所述底座(1)的上端活动安装有外壳(2)，所述外壳(2)的上端可拆卸安装有散热网(201)；所述外壳(2)的外侧固定安装有固定杆(202)，所述底座(1)的下端中部活动安装有双向丝杆(3)，所述固定杆(202)的下端内侧固定安装有限位杆(4)，所述底座(1)的下端两侧均固定安装有支撑腿(401)，所述支撑腿(401)的中部开设有通槽(402)。2.根据权利要求1所述的一种方便进行维护的工业级收发器，其特征在于：所述固定杆(202)的下端固定安装有丝杆套(203)，所述双向丝杆(3)与丝杆套(203)螺纹连接。3.根据权利要求1所述的一种方便进行维护的工业级收发器，其特征在于：所述限位杆(4)的尺寸与通槽(402)的尺寸相适配，且所述限位杆(4)与通槽(402)活动连接。4.根据权利要求1所述的一种方便进行维护的工业级收发器，其特征在于：所述直杆(102)的后侧上端固定安装有毛刷杆(5)，所述毛刷杆(5)的刷丝与散热网(201)的上表面相贴合。5.根据权利要求1所述的一种方便进行维护的工业级收发器，其特征在于：所述外壳(2)设置为两个，且两个所述外壳(2)的大小相同。

技术总结
本实用新型涉及光纤设备技术领域，公开了一种方便进行维护的工业级收发器，包括底座，底座的上端可拆卸安装有光纤收发器本体，底座的前端焊接有直杆，底座的上端活动安装有外壳，外壳的上端可拆卸安装有散热网。本实用新型技术方案通过设置的底座、光纤收发器本体、外壳、固定杆、双向丝杆、支撑腿和毛刷杆，对光纤收发器进行维护时，既可以使双向丝杆配合丝杆套带动固定杆向外侧移动，从而使外壳与光纤收发器本体快速分离，从而方便对光纤收发器进行维护，又可以在外壳移动过程中，使底座上的毛刷杆会对外壳上的散热网进行清理，从而扫除附着在散热网上的灰尘，从而省去了人工清理的麻烦。麻烦。麻烦。


技术研发人员：姚道富 胡亮 张灿 丁小君 胡康 余以勇 丁俊枝
受保护的技术使用者：合肥秋田信息科技有限公司
