一种5g通信基站
技术领域
1.本实用新型涉及5g通信基站技术领域,具体为一种5g通信基站。
背景技术:2.5g通信基站:实现有线通信网络与无线终端之间的无线信号传输,基站的架构、形态直接影响5g网络如何部署,由于频率越高,信号传播过程中的衰减也越大,5g网络的基站密度将更高。
3.网络通信过程中需要用到5g通信基站,传统的5g通信基站通常是利用螺栓与螺母的配合将其固定,当5g通信基站位于悬空时,安装者需要借助梯子,在梯子上发力旋转螺母将其安装固定,容易造成安装者站立不稳定的情况,降低了5g通信基站的安装效率。
4.因此,需要对5g通信基站进行设计改造,有效的防止其难以安装的现象。
技术实现要素:5.为解决上述背景技术中提出的问题,本实用新型的目的在于提供一种5g通信基站,具备了高效安装的优点,解决了5g通信基站通常是利用螺栓与螺母的配合将其固定,当5g通信基站位于悬空时,安装者需要借助梯子,在梯子上发力旋转螺母将其安装固定,容易造成安装者站立不稳定的情况,降低了5g通信基站安装效率的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种5g通信基站,包括竖杆,所述竖杆的左侧设置有5g通信基站,所述5g通信基站右侧的顶部与底部均固定连接有安装套,所述安装套滑动连接在竖杆的表面,所述安装套内腔的右侧设置有齿板,所述齿板的内部螺纹连接有螺杆,所述螺杆的顶部贯穿至安装套的顶部,所述齿板左侧的顶部与底部均啮合有齿轮,所述齿轮的前侧固定连接有旋板,所述齿轮通过销轴铰接在安装套的内部,所述旋板的左侧设置有移动板,所述移动板的左侧固定连接有插销,所述插销的表面与竖杆的表面接触,所述移动板的内部固定连接有弹片。
7.作为本实用新型优选的,所述螺杆的顶部固定连接有扭块,所述扭块位于安装套的顶部。
8.作为本实用新型优选的,所述安装套内壁的右侧开设有滑槽,所述滑槽的内部设置有滑块,所述滑块的表面固定连接在齿板的表面。
9.作为本实用新型优选的,所述旋板的顶部设置有限位板,所述限位板的表面固定连接在安装套的内壁。
10.作为本实用新型优选的,所述安装套内壁左侧的四角均固定连接有稳定杆,所述稳定杆的右侧贯穿至移动板的右侧。
11.作为本实用新型优选的,所述竖杆的表面套设有密封圈,所述密封圈的表面固定连接在安装套的表面。
12.与现有技术相比,本实用新型的有益效果如下:
13.1、本实用新型通过螺杆带动旋板旋转九十度,移动板失去旋板的限位定位,通过
弹片的弹力推动移动板和插销向右侧移动,插销退出竖杆的内部,安装套和竖杆之间失去固定,向上移动5g通信基站,5g通信基站带动安装套上移,安装套与竖杆分离,5g通信基站拆卸完成,安装时,上述的拆卸步骤反向操作即可完成安装,5g通信基站通过卡件结构将其固定,5g通信基站位于悬空时,安装者不需要在梯子上发力,不会造成安装者站立不稳定的情况,提高了5g通信基站安装效率。
14.2、本实用新型通过设置扭块,能够便于使用者旋转螺杆,避免螺杆使用的过程中出现难以被旋转的现象。
附图说明

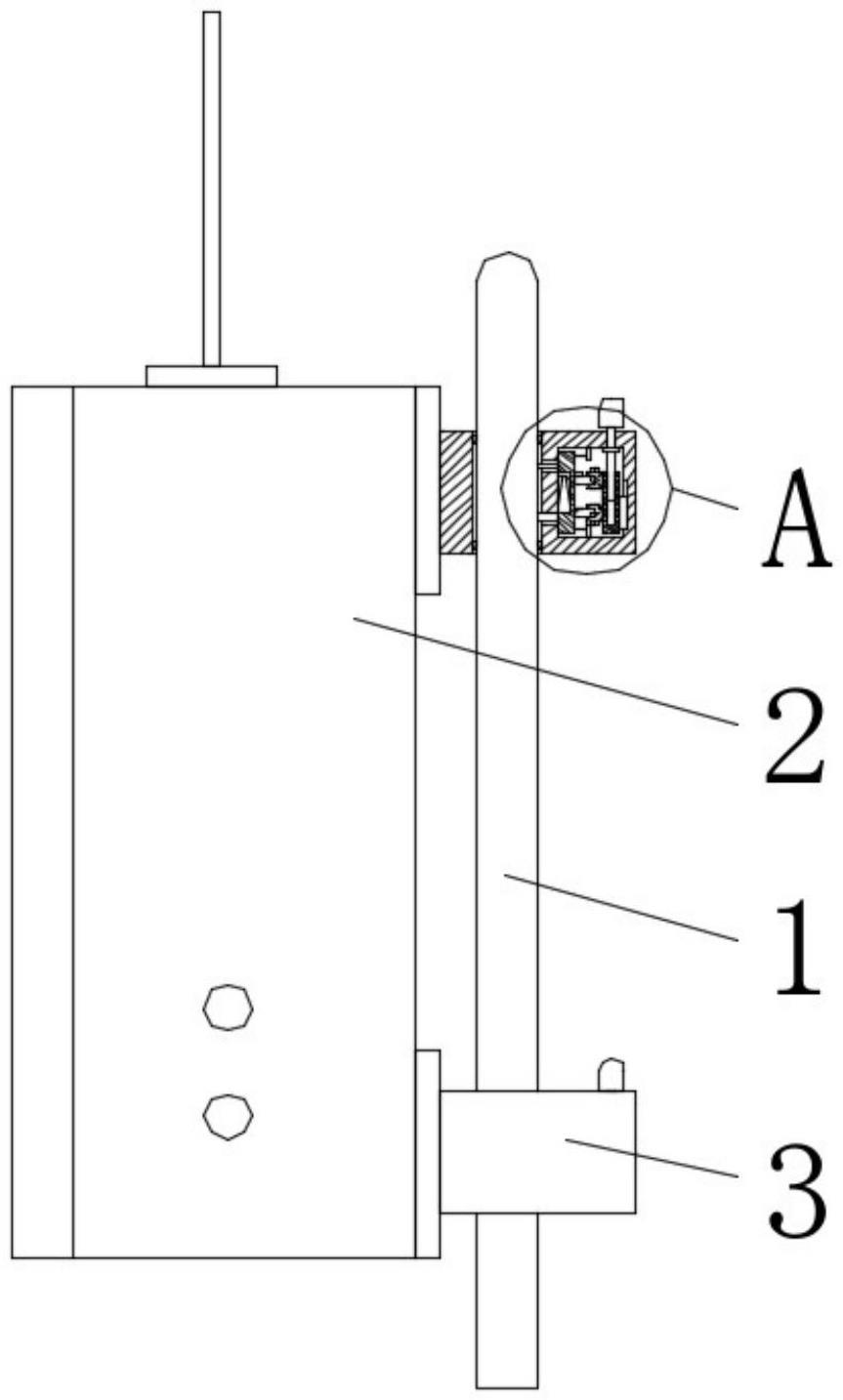

15.图1为本实用新型结构示意图;
16.图2为本实用新型图1中a处放大结构图;
17.图3为本实用新型弹片的立体图。
18.图中:1、竖杆;2、5g通信基站;3、安装套;4、齿板;5、螺杆;6、齿轮;7、旋板;8、移动板;9、插销;10、弹片;11、扭块;12、滑槽;13、滑块;14、限位板;15、稳定杆;16、密封圈。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.如图1至图3所示,本实用新型提供的一种5g通信基站,包括竖杆1,竖杆1的左侧设置有5g通信基站2,5g通信基站2右侧的顶部与底部均固定连接有安装套3,安装套3滑动连接在竖杆1的表面,安装套3内腔的右侧设置有齿板4,齿板4的内部螺纹连接有螺杆5,螺杆5的顶部贯穿至安装套3的顶部,齿板4左侧的顶部与底部均啮合有齿轮6,齿轮6的前侧固定连接有旋板7,齿轮6通过销轴铰接在安装套3的内部,旋板7的左侧设置有移动板8,移动板8的左侧固定连接有插销9,插销9的表面与竖杆1的表面接触,移动板8的内部固定连接有弹片10。
21.参考图2,螺杆5的顶部固定连接有扭块11,扭块11位于安装套3的顶部。
22.作为本实用新型的一种技术优化方案,通过设置扭块11,能够便于使用者旋转螺杆5,避免螺杆5使用的过程中出现难以被旋转的现象。
23.参考图2,安装套3内壁的右侧开设有滑槽12,滑槽12的内部设置有滑块13,滑块13的表面固定连接在齿板4的表面。
24.作为本实用新型的一种技术优化方案,通过设置滑槽12和滑块13,能够对齿板4进行稳定,避免齿板4使用的过程中出现松动的现象。
25.参考图2,旋板7的顶部设置有限位板14,限位板14的表面固定连接在安装套3的内壁。
26.作为本实用新型的一种技术优化方案,通过设置限位板14,能够对旋板7进行限位,避免旋板7使用的过程中出现过度旋转的现象。
27.参考图2,安装套3内壁左侧的四角均固定连接有稳定杆15,稳定杆15的右侧贯穿
至移动板8的右侧。
28.作为本实用新型的一种技术优化方案,通过设置稳定杆15,能够对移动板8进行稳定,避免移动板8使用的过程中出现倾斜的现象。
29.参考图2,竖杆1的表面套设有密封圈16,密封圈16的表面固定连接在安装套3的表面。
30.作为本实用新型的一种技术优化方案,通过设置密封圈16,能够对安装套3的内部进行密封,避免外界的杂质进入安装套3的内部。
31.本实用新型的工作原理及使用流程:使用时,图中为5g通信基站2固定在竖杆1表面状态,需要将其拆卸时,旋转螺杆5,螺杆5带动齿板4向上移动,齿板4带动齿轮6旋转,齿轮6带动旋板7旋转九十度,移动板8失去旋板7的限位定位,通过弹片10的弹力推动移动板8和插销9向右侧移动,插销9退出竖杆1的内部,安装套3和竖杆1之间失去固定,向上移动5g通信基站2,5g通信基站2带动安装套3上移,安装套3与竖杆1分离,5g通信基站2拆卸完成,安装时,上述的拆卸步骤反向操作即可完成安装,从而具备了高效安装的效果。
32.综上所述:该5g通信基站,通过竖杆1、g通信基站2、安装套3、齿板4、螺杆5、齿轮6、旋板7、移动板8、插销9和弹片10的配合使用,解决了5g通信基站通常是利用螺栓与螺母的配合将其固定,当5g通信基站位于悬空时,安装者需要借助梯子,在梯子上发力旋转螺母将其安装固定,容易造成安装者站立不稳定的情况,降低了5g通信基站安装效率的问题。
33.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
34.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
