1.本实用新型涉及医疗器械领域，尤其涉及一种钡餐无沉积混合器。


背景技术：

2.钡餐是一种造影剂，用于在x线照射下显示消化道有无病变。与钡灌肠不同，钡餐造影是用管服的途径摄入造影剂，可对整个消化道，尤其是上消化道进行更清晰的放射性检查。用于消化道检查的钡餐是药用硫酸钡(即硫酸钡的悬浊液)，需要将硫酸钡粉和药品液体进行混合。
3.但是，现有的钡餐混合器大多不具备调节液体药品和硫酸钡粉流量的结构，会导致液体药品和硫酸钡粉存在混合不充分的问题，其次，现有的钡餐混合器的搅拌装置不具备多方位搅拌的结构，会导致搅拌效率不高的问题。
4.针对上述问题，本技术人提供了一种新型的钡餐无沉积混合器，用以解决上述背景技术中提出的问题。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一个新型的钡餐无沉积混合器。
6.为实现上述目的，本实用新型提供了如下技术方案：
7.一种钡餐无沉积混合器，包括箱体，在所述箱体一侧靠上部设置有喷洒机构，在所述箱体另一侧靠上部设置有出料机构，在所述箱体内部设置有搅拌机构，在所述箱体前侧靠下部设置有出料管，且所述出料管一端贯穿延伸至箱体内部，并与所述搅拌机构连通，另一端伸设在箱体外部，在所述箱体前侧靠中部设置有控制面板，且所述控制面板与所述搅拌机构电连接，在所述箱体后侧设置有箱门及电源插座，且所述电源插座位于箱门一侧，所述电源插座的输入端用于外接供电源，输出端对应与所述控制面板电连接。其中，喷洒机构用于输入液体药品，出料机构用于输入硫酸钡粉，搅拌机构用于将加入的液体药品和硫酸钡粉进行多方位充分搅拌，出料管用于将搅拌完成的钡餐输出；控制面板用于控制搅拌机构工作；电源插座用于外接供电源，给控制面板供电；箱门用于开启箱体，方便清洁、检修内部搅拌机构。
8.进一步地，所述喷洒机构包括第一储蓄箱，且所述第一储蓄箱固设在所述箱体左外侧壁的上部，在所述第一储蓄箱远离箱体一侧的上部设置有进料管，在所述第一储蓄箱靠近箱体一侧的下部设置有第一输出管，且所述第一输出管贯穿延伸至箱体内部，在所述第一输出管远离第一储蓄箱的一端设置有喷头，且所述喷头伸设在所述搅拌机构内部。其中，第一储蓄箱用于储蓄液体药品，进料管用于向装置中补充液体药品，第一输出管用于输送液体药品到搅拌机构内部，喷头用于使第一输出管输送至搅拌机构内部的液体药品流量细化。
9.进一步地，所述出料机构包括第二储蓄箱，且所述第二储蓄箱固设在所述箱体右
外侧壁的上部，在所述第二储蓄箱顶部设置有盖板，在所述第二储蓄箱靠近箱体一侧的下部设置有第二输出管，且所述第二输出管贯穿延伸至箱体内部，在所述第二输出管靠近第二储蓄箱一端的内部设置有漏网，所述第二输出管远离第二储蓄箱一端伸设在所述搅拌机构内部。
10.进一步地，所述搅拌机构包括第三储蓄箱，且所述第三储蓄箱设置在所述箱体的内底壁上，在所述箱体的外底壁上固设保护箱，在所述保护箱内部设置有电机，在所述电机的输出端连接有第一搅拌轴，所述第一搅拌轴另一端贯穿箱体底部并延伸至第三储蓄箱内部，在所述第一搅拌轴的外壁上固设有一个第一螺旋叶片及一个主动齿轮，且所述第一螺旋叶片及主动齿轮均位于第三储蓄箱内部，在所述第三储蓄箱的左右两内侧壁均可转动式设置有上下两个第二搅拌轴，且在每个第二搅拌轴的外壁上均固设一个第二螺旋叶片及一个从动齿轮；其中，位于第三储蓄箱同侧内壁上的上下两个第二搅拌轴相互之间通过各自外壁上固设的从动齿轮啮合传动连接，位于第三储蓄箱左右两内侧壁下部的两个第二搅拌轴均通过各自外壁上固设的从动齿轮与主动齿轮啮合传动连接。其中，电机用于驱动第一搅拌轴带动第一螺旋叶片及主动齿轮转动，主动齿轮用于驱动多个从动齿轮带动多个第二搅拌轴转动，使得多个第二搅拌轴带动多个第二螺旋叶片转动，从而实现对液体药品与钡餐粉混合液的多方位搅拌，使得液体药品与钡餐粉混合地更加充分。
11.进一步地，在所述保护箱的顶部开设有通风孔，用于给电机通风散热。
12.进一步地，在所述箱体前侧靠上部设置有观察窗，用于观察箱体内部搅拌机构的工作情况。
13.进一步地，所述出料管呈倾斜状设置在所述箱体前侧靠下部，并且输入端与第三储蓄箱前侧下部开设的出料管相连通，输出端伸设在箱体外部。
14.进一步地，在所述出料管上还设置有手动出料阀，用于手动控制出料管通断，以实现控制钡餐液体的流出与否。
15.进一步地，在所述进料管上还设置有手动进料阀，用于控制液体药品流入到装置中。
16.进一步地，在所述箱体底部左右两侧均设置有底座，用于支承箱体。
17.与现有技术相比，本实用新型优点有：
18.1、通过设置有可使液体药品流量细化的喷洒机构和可使硫酸钡粉流速减慢的出料机构，可有效改善液体药品与硫酸钡粉混合不均匀的问题。
19.2、具备有多方位搅拌功能，不仅可使得液体药品与硫酸钡粉混合的更加充分均匀，也可大大提升装置的搅拌效率。
附图说明

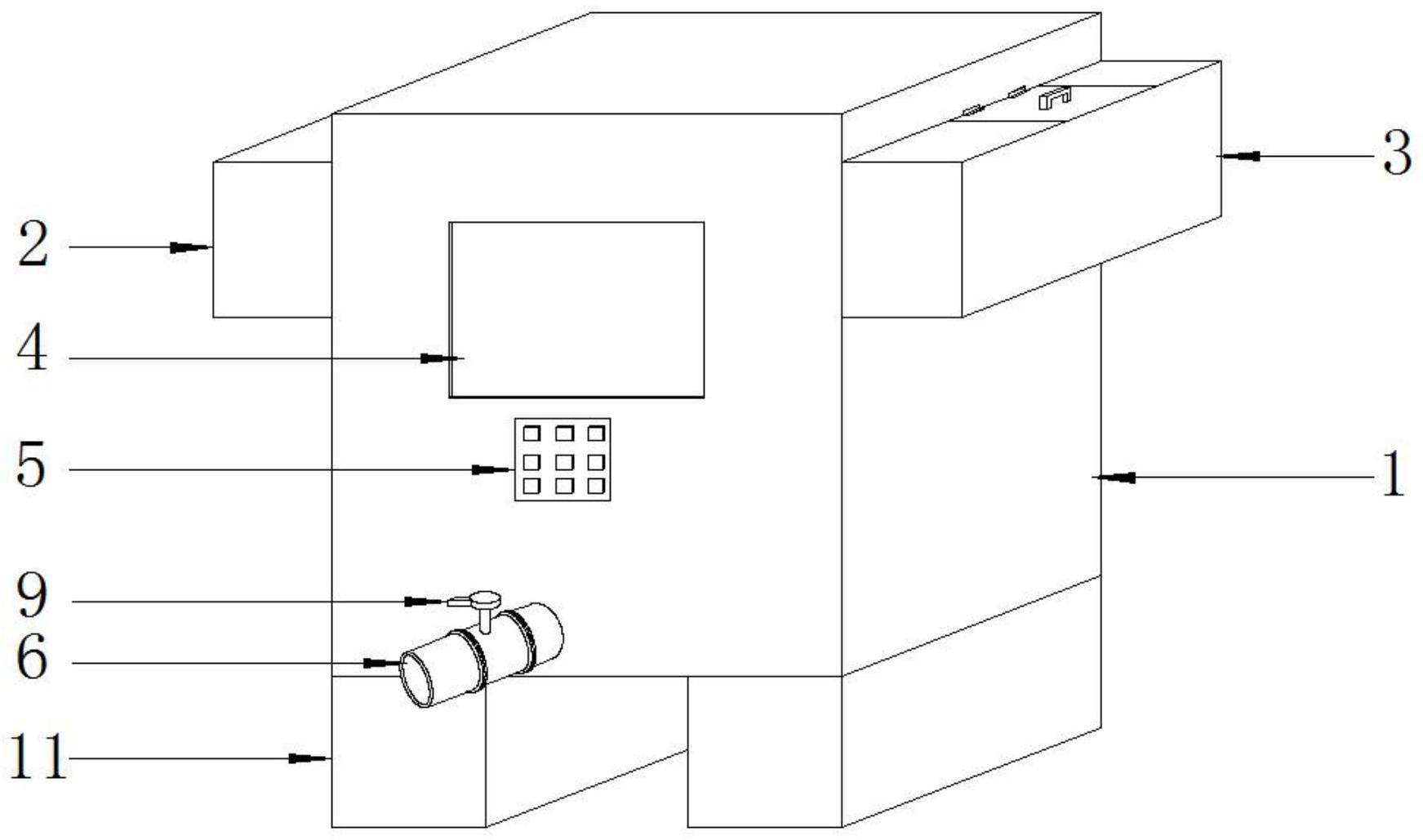

20.图1为本实用新型提出的钡餐无沉积混合器的轴侧示意图；
21.图2为本实用新型提出的钡餐无沉积混合器的正面示意图；
22.图3为本实用新型提出的钡餐无沉积混合器的背面示意图；
23.图4为本实用新型提出的钡餐无沉积混合器的正剖示意图；
24.图5为本实用新型提出的钡餐无沉积混合器的侧剖示意图；
25.图6为图4中a处放大示意图；
26.附图标记说明：1、箱体；2、喷洒机构；201、第一储蓄箱；202、进料管；203、第一输出管；204、喷头；3、出料机构；301、第二储蓄箱；302、盖板；303、第二输出管；304、漏网；4、观察窗；5、控制面板；6、出料管；7、箱门；8、电源插座；9、手动出料阀10、搅拌机构；1001、第三储蓄箱；1002、保护箱；1003、电机；1004、第一搅拌轴；1005、第一螺旋叶片；1006、主动齿轮；1007、第二搅拌轴；1008、第二螺旋叶片；1009、从动齿轮；11、底座。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.参照图1至图6，本实用新型提供的一种实施例：一种钡餐无沉积混合器，包括箱体1，在箱体1一侧靠上部设置有喷洒机构2，在箱体1另一侧靠上部设置有出料机构3，在箱体1内部设置有搅拌机构10，在箱体1前侧靠下部设置有出料管6，且出料管6一端贯穿延伸至箱体1内部，并与搅拌机构10连通，另一端伸设在箱体1外部，在箱体1前侧靠中部设置有控制面板5，且控制面板5与搅拌机构10电连接，在箱体1后侧设置有箱门7及电源插座8，且电源插座8位于箱门7一侧，电源插座8的输入端用于外接供电源，输出端对应与控制面板5电连接。其中，喷洒机构2用于输入液体药品到搅拌机构10中，出料机构3用于输入硫酸钡粉到搅拌机构10中，控制面板5用于控制搅拌机构10工作，出料管6用于将搅拌完成后的混合液体(即钡餐)输出；箱门7用于开启箱体1，方便清洁、检修内部的搅拌机构10，电源插座8用于外接供电源，给装置供电，搅拌机构10用于将加入的液体药品和硫酸钡粉进行多方位充分搅拌。
29.具体地说，在上述实施例中，喷洒机构2包括第一储蓄箱201，且第一储蓄箱201固设在箱体1左外侧壁的上部，在第一储蓄箱201远离箱体1一侧的上部设置有进料管202，在第一储蓄箱201靠近箱体1一侧的下部设置有第一输出管203，且第一输出管203贯穿延伸至箱体1内部，在第一输出管203远离第一储蓄箱201的一端设置有喷头204，且喷头204伸设在搅拌机构10内部。其中，第一储蓄箱201用于储蓄液体药品，进料管202用于向第一储蓄箱201中补充液体药品，第一输出管203用于输出液体药品到搅拌机构10中，喷头204用于使第一输出管203输出的液体药品流量细化。
30.具体地说，在上述实施例中，出料机构3包括第二储蓄箱301，且第二储蓄箱301固设在箱体1右外侧壁的上部，在第二储蓄箱301顶部设置有盖板302，在第二储蓄箱301靠近箱体1一侧的下部设置有第二输出管303，且第二输出管303贯穿延伸至箱体1内部，在第二输出管303靠近第二储蓄箱301一端的内部设置有漏网304，第二输出管303远离第二储蓄箱301一端伸设在搅拌机构10内部。其中，第二储蓄箱301用于储蓄硫酸钡粉，盖板302用于开启第二储蓄箱301，向第二储蓄箱301内补充硫酸钡粉，第二输出管303用于输出硫酸钡粉；漏网304用于降低硫酸钡粉的流速。
31.具体地说，在上述实施例中，搅拌机构10包括第三储蓄箱1001，且第三储蓄箱1001设置在箱体1的内底壁上，并与出料管6相连通，在箱体1的外底壁上固设保护箱1002，在保护箱1002内部设置有电机1003，在电机1003的输出端连接有第一搅拌轴1004，第一搅拌轴
1004另一端贯穿箱体1底部并延伸至第三储蓄箱1001内部，在第一搅拌轴1004的外壁上固设有一个第一螺旋叶片1005及一个主动齿轮1006，且螺旋叶片1005及主动齿轮1006均位于第三储蓄箱1001内部，在第三储蓄箱1001的左右两内侧壁均可转动式设置有上下两个第二搅拌轴1007，且在每个第二搅拌轴1007的外壁上均固设一个第二螺旋叶片1008及一个从动齿轮1009；其中，位于第三储蓄箱1001同侧内壁上的上下两个第二搅拌轴1007相互之间通过各自外壁上固设的从动齿轮1009啮合传动连接；位于第三储蓄箱1001左右两内侧壁下部的两个第二搅拌轴1007均通过各自外壁上固设的从动齿轮1009与主动齿轮1006啮合传动连接。其中，第三储蓄箱1001用于储存喷洒机构2和出料机构3加入的液体药品和硫酸钡粉；电机1003用于驱动第一搅拌轴1004转动，然后通过第一搅拌轴1004带动第一螺旋叶片1005及主动齿轮1006转动，随后再通过主动齿轮1006带动其两侧的从动齿轮1009，接着由其两侧的从动齿轮1009带动两侧的多个第二搅拌轴1007转动，再由两侧的多个第二搅拌轴1007带动多个第二螺旋叶片1008转动，从而实现对第三储蓄箱1001内加入的液体药品和硫酸钡粉进行多方位搅拌，使得液体药品与硫酸钡粉混合充分均匀。
32.具体地说，在上述实施例中，在保护箱1002的顶部开设有通风孔，用于给电机1003通风散热，防止电机1003出现过热故障。
33.具体地说，在上述实施例中，在箱体1前侧靠上部设置有观察窗4，用于观察装置内部的工作情况。
34.具体地说，在上述实施例中，出料管6呈倾斜状设置在箱体1前侧靠下部，并且输入端与第三储蓄箱1001前侧下部开设的出料管相连通，输出端伸设在箱体1外部。出料管6呈倾斜状设置是为了方便将第三储蓄箱1001内的钡餐液排空排尽。另外这个出料管6也可以在对第三储蓄箱1001内部进行清洗时，充当排污口使用；当然也可以第三储蓄箱1001底部另开排污口。至于具体采取何种设计，可以根据实际需要选择。
35.具体地说，在上述实施例中，在出料管6上还设置有手动出料阀9，用于控制出料管6通断，以控制钡餐溶液的流出与否。
36.具体地说，在上述实施例中，在进料管202上还设置有手动进料阀(图中未示出)，用于控制进料管通断，以控制液体药品流入与否。
37.具体地说，在上述实施例中，在箱体1底部左右两侧均设置有底座11，用于支承箱体1。
38.本实用新型钡餐无沉积混合器的工作原理如下：
39.使用时，可以先分别通过喷洒机构2向搅拌机构10内部加入液体药品以及通过出料机构3向搅拌机构10内部加入硫酸钡粉，然后通过搅拌机构10对加入的液体药品与硫酸钡粉进行多方位搅拌，使得液体药品与硫酸钡粉混合充分均匀，得到所需的钡餐溶液，随后可以通过手动开启手动出料阀9，使将搅拌充分的钡餐溶液从出料管6输出，待钡餐溶液全部输出结束后，可通过手动关闭手动出料阀9，使出料管6关闭。
40.其中，在喷洒机构2向搅拌机构10内部输送液体药品时，可以通过其输出管末端设有的喷头204来使输出的液体药品流量细化；
41.其中，在出料机构3向搅拌机构10内部输送硫酸钡粉时，可以通过其输出管入口处设有的漏网304来使输出的硫酸钡粉流速降低；
42.其中，搅拌机构10可以通过其内部设有的第一螺旋叶片1005和多个第二螺叶片
1008实现多方位搅拌钡餐溶液。
43.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
