1.本实用新型涉及灯技术领域，特别涉及一种灯光画。


背景技术：

2.灯光画是一种利用灯光加强图案表现力的装饰用品，目前被广泛应用。现有技术中的灯光画，亮灯与不亮灯呈现的图案没有变化，仅有亮度的变化，其表现形式单一，不能满足用户的需求。
3.故需要提供一种灯光画来解决上述技术问题。


技术实现要素：

4.本实用新型提供一种灯光画，在灯亮与不亮的状态下，呈现不同的画面，表现形式多样化，可以满足用户的需求。
5.本实用新型的技术方案为：
6.一种灯光画，其包括：框架、led灯条、以及依次固定于所述框架的玻璃、画片、扩散板、导光板和反射膜，所述led灯条与所述导光板的边缘相邻设置，所述led灯条的光照向所述导光板的内部，所述画片朝向所述玻璃的一面印制有第一图案，所述画片朝向所述导光板的一面印制有第二图案。
7.本实用新型所述的灯光画中，所述第一图案为黑白图，所述第二图案为彩图。
8.本实用新型所述的灯光画中，所述框架呈方框形，其由三根第一型材和一根第二型材相接而成，各所述第一型材包括截面为u形的第一限位件，所述第二型材包括截面为u形的第二限位件，所述扩散板、所述导光板和所述反射膜的四个边分别位于三个所述第一限位件和一个所述第二限位件中，所述玻璃位于三个所述第一限位件和一个所述第二限位件的外部。
9.本实用新型所述的灯光画中，各所述第一限位件靠近所述玻璃的一边设置有朝向所述扩散板凸出的限位缘。
10.本实用新型所述的灯光画中，所述画片的三个边分别与三个所述限位缘抵接，所述画片的另一边位于所述第二限位件的外部。
11.本实用新型所述的灯光画中，各所述限位缘上设置有定位槽，所述画片的三个边分别位于三个所述定位槽中。
12.本实用新型所述的灯光画中，所述定位槽为v形。
13.本实用新型所述的灯光画中，各所述第一型材还包括截面为c形的第一容置件，其与所述第一限位件远离所述玻璃的一边相接，且所述第一容置件的开口朝向外部；所述第二型材还包括截面为c形的第二容置件，其与所述第二限位件远离所述玻璃的一边相接，且所述第二容置件的开口朝向外部；所述灯光画还包括四个五金角码，分别位于三根所述第一型材和一根所述第二型材的两两相接处，各所述五金角码包括两个互相垂直的连接板，所述连接板位于所述第一容置件或所述第二容置件中。
14.本实用新型所述的灯光画中，所述灯光画还包括四个塑胶角码，分别位于三根所述第一型材和一根所述第二型材的两两相接处，所述塑胶角码包括两个互相垂直的延伸臂，所述延伸臂上设置有卡接槽，所述第一限位件远离所述玻璃的一边或所述第二限位件远离所述玻璃的一边位于所述卡接槽中。
15.本实用新型所述的灯光画中，所述玻璃的三个边分别粘贴于三个所述第一限位件的外部，所述玻璃的另一边与所述第二限位件间隔设置。
16.本实用新型相较于现有技术，其有益效果为：本实用新型的灯光画，当led灯条不亮时，画片正面的第一图案正常显示，当led灯条亮时，画片正面的第一图案和画片背面的第二图案均高亮显示，两种状态下，呈现不同的画面，表现形式多样化，可以满足用户的需求。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面对实施例中所需要使用的附图作简单的介绍，下面描述中的附图仅为本实用新型的部分实施例相应的附图。
18.图1为本实用新型优选实施例提供的灯光画的正面立体结构示意图。
19.图2为本实用新型优选实施例提供的灯光画的背面立体结构示意图。

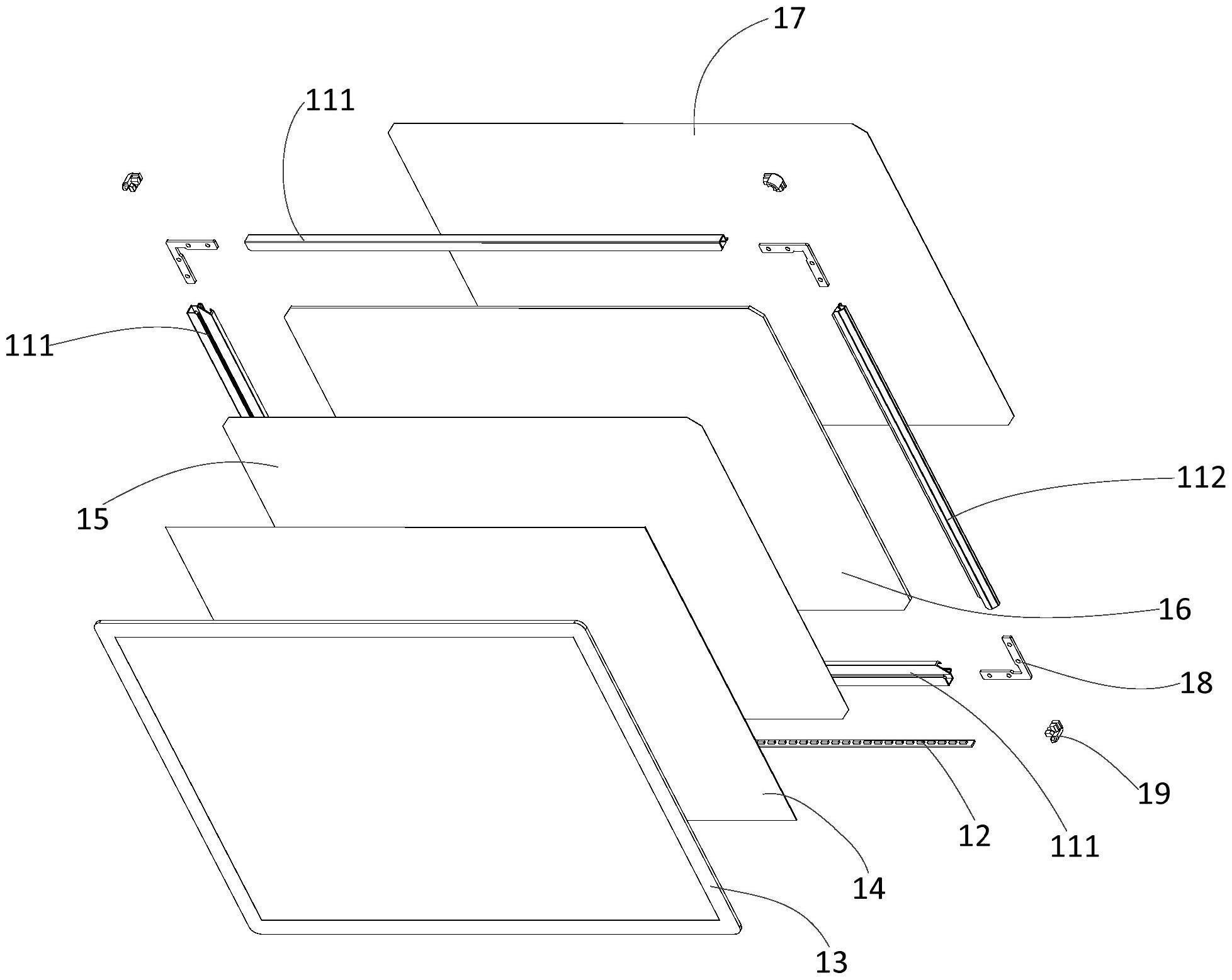

20.图3为本实用新型优选实施例提供的灯光画的分解结构示意图。
21.图4为本实用新型优选实施例提供的灯光画的第一型材的结构示意图。
22.图5为本实用新型优选实施例提供的灯光画的第二型材的结构示意图。
23.图6为本实用新型优选实施例提供的灯光画的另一立体结构示意图。
24.图7为图6中a部分的放大结构示意图。
25.图8为本实用新型优选实施例提供的灯光画的五金角码的结构示意图。
26.图9为本实用新型优选实施例提供的灯光画的塑胶角码的结构示意图。
27.其中，
28.11、框架，
29.111、第一型材，
30.1111、第一限位件，11111、限位缘，11112、定位槽，
31.1112、第一容置件，
32.112、第二型材，1121、第二限位件，1122、第二容置件，
33.12、led灯条，
34.13、玻璃，
35.14、画片，
36.15、扩散板，
37.16、导光板，
38.17、反射膜，
39.18、五金角码，181、连接板，
40.19、塑胶角码，
41.191、延伸臂，1911、卡接槽。
42.在图中，结构相似的单元是以相同标号表示。
具体实施方式
43.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
44.本实用新型中所提到的方向用语，例如「上」、「下」、「前」、「后」、「左」、「右」、「内」、「外」、「侧面」、「顶部」以及「底部」等词，仅是参考附图的方位，使用的方向用语是用以说明及理解本实用新型，而非用以限制本实用新型。
45.本实用新型术语中的“第一”“第二”等词仅作为描述目的，而不能理解为指示或暗示相对的重要性，以及不作为对先后顺序的限制。
46.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
47.有技术中的灯光画，亮灯与不亮灯呈现的图案没有变化，仅有亮度的变化，其表现形式单一，不能满足用户的需求。
48.如下为本实用新型提供的一种能解决以上技术问题的灯光画的优选实施例。
49.请参照图1-9，本实用新型优选实施例提供了一种灯光画，其包括框架11、led灯条12、以及依次固定于框架11的玻璃13、画片14、扩散板15、导光板16和反射膜17。led灯条12与导光板16的边缘相邻设置，led灯条12的光照向导光板16的内部，导光板16将led灯条12的光导向画片14。画片14朝向玻璃13的一面印制有第一图案，画片14朝向导光板16的一面印制有第二图案。
50.本实用新型的灯光画，当led灯条12不亮时，画片14正面的第一图案正常显示，当led灯条12亮时，画片14正面的第一图案和画片14背面的第二图案均高亮显示，两种状态下，呈现不同的画面，表现形式多样化，可以满足用户的需求。
51.第一图案为黑白图，第二图案为彩图。采用该结构，led灯条12亮与不亮的两种状态下，呈现的画面风格对比鲜明，表现形式新颖。
52.请参照图1、图3、图4和图5，框架11呈方框形，其由三根第一型材111和一根第二型材112相接而成，各第一型材111包括截面为u形的第一限位件1111。第二型材112包括截面为u形的第二限位件1121。扩散板15、导光板16和反射膜17的四个边分别位于三个第一限位件1111和一个第二限位件1121中，玻璃13位于三个第一限位件1111和一个第二限位件1121的外部。采用该结构，组装时可以先将扩散板15、导光板16和反射膜17层叠在一起，再在三者的四个边上分别套上三个第一限位件1111和一个第二限位件1121以形成框架11，从而进行固定，并将玻璃13固定于三个第一限位件1111和一个第二限位件1121的外部，其组装过程方便。
53.请参照图4、图6和图7，各第一限位件1111靠近玻璃13的一边设置有朝向扩散板15
凸出的限位缘11111。采用该结构，限位缘11111可以对扩散板15、导光板16和反射膜17进行限位，防止三者晃动。
54.请继续参照图4、图6和图7，画片14的三个边分别与三个限位缘11111抵接，画片14的另一边位于第二限位件1121的外部。采用该结构，可以通过三个限位缘11111夹持画片14的三个边，以将画片14固定，画片14的另一边位于第二限位件1121的外部，可以通过第二限位件1121处抽拉画片14，便于更换画片14。
55.请参照图4和图7，各限位缘11111上设置有定位槽11112，画片14的三个边分别位于三个定位槽11112中。该结构中，通过定位槽11112可以使得画片14固定更加稳定。
56.请继续参照图4和图7，定位槽11112为v形。该结构中，v形的定位槽11112便于加工，且便于抽拉画片14。
57.请参照图4、图5和图8，各第一型材111还包括截面为c形的第一容置件1112，其与第一限位件1111远离玻璃13的一边相接，且第一容置件1112的开口朝向外部。第二型材112还包括截面为c形的第二容置件1122，其与第二限位件1121远离玻璃13的一边相接，且第二容置件1122的开口朝向外部。灯光画还包括四个五金角码18，分别位于三根第一型材111和一根第二型材112的两两相接处。各五金角码18包括两个互相垂直的连接板181，连接板181位于第一容置件1112或第二容置件1122中。该结构中，可以通过五金角码18连接相邻的两根第一型材111，或者连接相邻的第一型材111和第二型材112。连接板181位于第一容置件1112或第二容置件1122中便于定位安装五金角码18。
58.请参照图7和图9，灯光画还包括四个塑胶角码19，分别位于三根第一型材111和一根第二型材112的两两相接处。塑胶角码19包括两个互相垂直的延伸臂191，延伸臂191上设置有卡接槽1911。第一限位件1111远离玻璃13的一边或第二限位件1121远离玻璃13的一边位于卡接槽1911中。该结构中，可以通过四个塑胶角码19封堵相邻两根第一型材111之间的空隙，以及相邻第一型材111和第二型材112之间的空隙，第一限位件1111远离玻璃13的一边或第二限位件1121远离玻璃13的一边位于卡接槽1911中，便于定位安装塑胶角码19。
59.请参照图1和图7，玻璃13的三个边分别粘贴于三个第一限位件1111的外部，玻璃13的另一边与第二限位件1121间隔设置。采用该结构，使得玻璃13固定简单，且不会影响画片14的更换。
60.本实用新型优选实施例的灯光画的组装过程：
61.1、先将扩散板15、导光板16和反射膜17层叠在一起，再在三者的四个边上分别套上三根第一型材111和一根第二型材112，并使得三者的四个边分别位于三个第一限位件1111和一个第二限位件1121中；
62.2、将四个五金角码18固定于三根第一型材111和一根第二型材112的两两相接处，并使得连接板181位于第一容置件1112或第二容置件1122中，从而将三根第一型材111和一根第二型材112固定组成框架11；
63.3、将四个塑胶角码19固定于三根第一型材111和一根第二型材112的两两相接处，并使得第一限位件1111远离玻璃13的一边或第二限位件1121远离玻璃13的一边位于卡接槽1911中；
64.4、将画片14从第二限位件1121处插入到三个定位槽11112中；
65.5、将玻璃13的三个边分别粘贴于三个第一限位件1111的外部。
66.这样即完成了本优选实施例的灯光画的组装过程。
67.本实用新型的灯光画，当led灯条不亮时，画片正面的第一图案正常显示，当led灯条亮时，画片正面的第一图案和画片背面的第二图案均高亮显示，两种状态下，呈现不同的画面，表现形式多样化，可以满足用户的需求。
68.综上所述，虽然本实用新型已以优选实施例揭露如上，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案的构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
