1.本实用新型涉及雕刻装饰板领域,具体为一种复式金属雕刻装饰板。
背景技术:2.金属装饰板实质也是成为金属饰面板,其含义金属装饰板:是指用一种以金属为表面材料复合而成的新颖室内装饰材料,是以金属板、装饰材料通过镶贴或构造连接安装等工艺与墙体表面形成的装饰层面,金属也可直接进行雕刻造型。
3.金属雕刻装饰板仅有单面为雕刻面,该雕刻面在安装时朝向外侧,起到装饰效果,但雕刻或组装完成的装饰板,由板面上设置有镂空或粘接结构,搬运时容易变形或由刮蹭受损,影响板体的美观性,为此我们提出了一种复式金属雕刻装饰板。
技术实现要素:4.本实用新型的目的在于提供一种复式金属雕刻装饰板,以解决上述背景技术中提出的问题。
5.为实现上述目的,一种复式金属雕刻装饰板,包括雕刻板本体,所述雕刻板本体的两侧外壁中部均设置有l形槽,所述l形槽的内部均分别插接有定位夹,所述定位夹的内侧活动安装有背板。
6.进一步的:所述定位夹包括长边、短边和横板,所述长边和短边分别固定连接在横板的两端。
7.进一步的:所述长边的宽度等于短边的宽度与横板的厚度之和,所述短边的宽度和背板的长度加上横板的厚度之和等于雕刻板本体的宽度。
8.进一步的:所述背板与雕刻板本体之间设置有间隙。
9.进一步的:所述长边和短边以及背板的对应处均设置有螺孔,所述背板通过螺栓安装在定位夹的内侧。
10.进一步的:所述短边的宽度大于l形槽位于雕刻板本体背面处的宽度。
11.进一步的:所述背板的长度与雕刻板本体的长度相适配。
12.与现有技术相比,本实用新型的有益效果是:
13.本实用新型中,装饰板运输或保存时,定位夹在l形槽内由短边插入l形槽内,横板位于雕刻板本体两侧并由长边伸入雕刻板本体雕刻面上侧,再安装有背板保护雕刻板本体的雕刻面,定位夹还能够起到阻止雕刻板本体变形的作用,装饰板在使用时定位夹和背板也不会占用雕刻板本体的正面空间,以只露出雕刻面于外。
附图说明

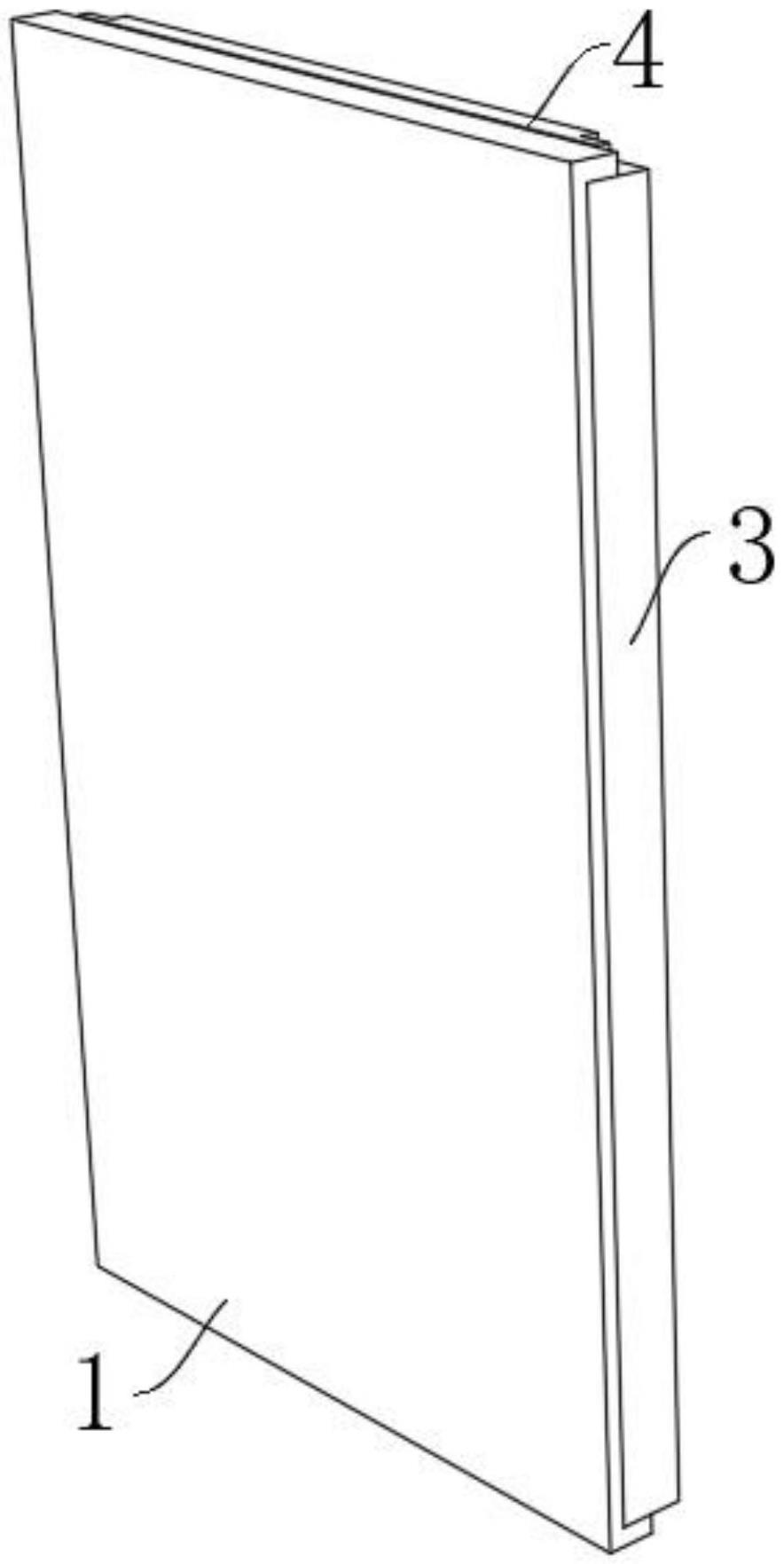

14.图1为本实用新型一种复式金属雕刻装饰板立面示意图;
15.图2为本实用新型一种复式金属雕刻装饰板背面示意图;
16.图3为本实用新型一种复式金属雕刻装饰板结构示意图;
17.图4为本实用新型一种复式金属雕刻装饰板防护时结构示意图。
18.图中:1、雕刻板本体;2、l形槽;3、定位夹;4、背板;5、长边;6、短边;7、横板;8、间隙;9、螺孔。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.请参阅图1-4,图为本实用新型中一优选实施方式,一种复式金属雕刻装饰板,包括雕刻板本体1,雕刻板本体1的两侧外壁中部均设置有l形槽2,l形槽2的内部均分别插接有定位夹3,定位夹3的内侧活动安装有背板4。
21.定位夹3包括长边5、短边6和横板7,长边5和短边6分别固定连接在横板7的两端,如图3所示,正常安装时,长边5位于l形槽2内,通过短边6将背板4固定。
22.长边5的宽度等于短边6的宽度与横板7的厚度之和,短边6的宽度和背板4的长度加上横板7的厚度之和等于雕刻板本体1的宽度;如图3和图4所示,此样设置使得定位夹3在调转方向插入l形槽2后,能够与背板4配合覆盖雕刻板本体1的雕刻面。
23.背板4与雕刻板本体1之间设置有间隙8,以留有足够的安全空间,避免背板4安装时对雕刻板本体1的雕刻面造成损伤。
24.长边5和短边6以及背板4的对应处均设置有螺孔9,背板4通过螺栓安装在定位夹3的内侧,使背板4能够在长边5或短边6上进行自由拆装,背板4能够在该装饰板实际安装于墙面时,对应墙面骨架螺孔位置进行钻孔作业,方便雕刻板的安装,避免预设螺孔与实际螺孔位置偏移,且由于雕刻板本体1和背板4的分离,钻孔时不会对雕刻板本体1造成影响。
25.短边6的宽度大于l形槽2位于雕刻板本体1背面处的宽度,如图背板4所示,如此可使短边6进入l形槽2的内部,避免与l形槽2脱离。
26.背板4的长度与雕刻板本体1的长度相适配,以尽量将雕刻板本体1的表面覆盖。
27.本实施例中,雕刻板本体1正常使用时,状态如图1、2和图3所示,定位夹3的长边5插入l形槽2内,并从短边6处安装有背板4,背板4能够供后期安装时与墙面重合螺孔的开设,以将雕刻板本体1安装于墙面;
28.而在运输或保存时,如图4所示,定位夹3在l形槽2内由短边6插入l形槽2内,横板7位于雕刻板本体1两侧并由长边5伸入雕刻板本体1雕刻面上侧,再安装有背板4保护雕刻板本体1的雕刻面,间隙8的设置能够在组装时避免背板4对雕刻板本体1造成损伤,定位夹3还能够起到阻止雕刻板本体1变形的作用。
29.以上内容是结合具体实施方式对本实用新型作进一步详细说明,不能认定本实用新型具体实施只局限于这些说明,对于本实用新型所属技术领域的普通技术人员来说,在不脱离本实用新型的构思的前提下,还可以做出若干简单的推演或替换,都应当视为属于本实用新型所提交的权利要求书确定的保护范围。
技术特征:1.一种复式金属雕刻装饰板,包括雕刻板本体(1),其特征在于:所述雕刻板本体(1)的两侧外壁中部均设置有l形槽(2),所述l形槽(2)的内部均分别插接有定位夹(3),所述定位夹(3)的内侧活动安装有背板(4)。2.根据权利要求1所述的一种复式金属雕刻装饰板,其特征在于:所述定位夹(3)包括长边(5)、短边(6)和横板(7),所述长边(5)和短边(6)分别固定连接在横板(7)的两端。3.根据权利要求2所述的一种复式金属雕刻装饰板,其特征在于:所述长边(5)的宽度等于短边(6)的宽度与横板(7)的厚度之和,所述短边(6)的宽度和背板(4)的长度加上横板(7)的厚度之和等于雕刻板本体(1)的宽度。4.根据权利要求1所述的一种复式金属雕刻装饰板,其特征在于:所述背板(4)与雕刻板本体(1)之间设置有间隙(8)。5.根据权利要求2所述的一种复式金属雕刻装饰板,其特征在于:所述长边(5)和短边(6)以及背板(4)的对应处均设置有螺孔(9),所述背板(4)通过螺栓安装在定位夹(3)的内侧。6.根据权利要求2所述的一种复式金属雕刻装饰板,其特征在于:所述短边(6)的宽度大于l形槽(2)位于雕刻板本体(1)背面处的宽度。7.根据权利要求1所述的一种复式金属雕刻装饰板,其特征在于:所述背板(4)的长度与雕刻板本体(1)的长度相适配。
技术总结本实用新型涉及雕刻装饰板领域,具体为一种复式金属雕刻装饰板,包括雕刻板本体,所述雕刻板本体的两侧外壁中部均设置有l形槽,所述l形槽的内部均分别插接有定位夹,所述定位夹的内侧活动安装有背板;本实用新型中,装饰板运输或保存时,定位夹在l形槽内由短边插入l形槽内,横板位于雕刻板本体两侧并由长边伸入雕刻板本体雕刻面上侧,再安装有背板保护雕刻板本体的雕刻面,定位夹还能够起到阻止雕刻板本体变形的作用,装饰板在使用时定位夹和背板也不会占用雕刻板本体的正面空间,以只露出雕刻面于外。刻面于外。刻面于外。
技术研发人员:姜枫 郁文良 张雪明
受保护的技术使用者:庚威科技(苏州)有限公司
技术研发日:2023.04.27
技术公布日:2023/10/27
