一种led灯仿真植物壁挂
技术领域
1.本实用新型属于仿真植物装饰技术领域，涉及一种led灯仿真植物壁挂。


背景技术：

2.仿真植物因其逼真性、多样性、便捷性已被普遍应用于室内的装饰点缀，如展厅、商场、娱乐场地等。灯饰不仅具有照明功能，同时也具有重要的装饰性。如中国专利cn208192270u公开了一种带led灯的仿真植物，虽然通过盆栽式设计实现了一种拆装简便的led仿真植物盆栽，但是不能展现出仿真植物整体形态，优化装饰效果。
3.因此，如何提供一种实用性强、装饰效果好的led灯仿真植物壁挂是本领域技术人员亟待解决的技术难题。


技术实现要素：

4.有鉴于此，本实用新型提供了一种led灯仿真植物壁挂，不仅能够最大化展现出仿真植物的装饰效果，还具备照明功能，实用性较强。
5.需要说明的是，本发明通过仿真植物与灯饰的结合既提供了自然的生机感，又保证了其丰富多彩的氛围感，同时还增加了仿真植物装饰品在室外的适用性。
6.为了实现上述目的，本实用新型采用如下技术方案：
7.一种led灯仿真植物壁挂，包括：至少一个底网、仿真植物、led灯串和电源控制开关；其中，
8.所述底网之间通过接耳连接；
9.所述仿真植物固定在所述底网网格交点处的连接柱上；
10.所述led灯串缠绕于所述底网上；
11.所述电源控制开关与所述led灯串电性连接。
12.优选的，所述led灯串按照设计路线缠绕于所述底网，走线方式取决于所述底网类型以及所述仿真植物种类。
13.更优选的，所述led灯串按照所述底网的规格以z字型或梯形走线方式缠绕于所述底网上。
14.优选的，所述仿真植物的末端设置有插孔，通过所述插孔与所述连接柱插接。
15.优选的，所述接耳位于所述底网的外缘；
16.所述接耳为插接件或卡扣。
17.更优选的，所述接耳包括：插接孔，以及与所述插接孔适配的插接柱。
18.即，所述底网的外缘设置有插接孔和/或插接柱，则另一所述底网设置有与之适配的插接柱和/或插接孔，依次类推，实现结构的延伸。
19.进一步，所述插接柱的形状为蘑菇形，即所述插接柱为在柱体的外端成型有直径大于柱体的球形体或椭球型体。
20.优选的，所述底网为注塑一体成型的方形底网或半球形底网；
21.所述连接柱的设置方式为垂直型或斜型；
22.所述半球形底网通过所述插接柱与所述插接孔拼接为球体结构。
23.优选的，所述底网、接耳和连接柱的材质均为pp、pe、pvc、pa、eva、tpe或poe中的任一种或混合，塑料的绝缘性保证使用安全；
24.所述底网上设有200～400个连接柱；
25.所述底网长30～80cm，宽30～80cm，厚1～5mm。
26.优选的，所述连接柱为锥形连接柱，所述插孔上窄下宽。
27.更优选的，所述锥形连接柱插接扣合于仿真植物末端的圆形端口即插孔，所述圆形端口上窄下宽；
28.所述锥形连接柱在底网上呈现垂直式或半斜式，即直钉、斜钉。
29.且，所述仿真植物顺延所述底网经纬线遍历插接，对于高、大茎叶植物采用间隔插接或斜角插接，针对多种大型植物采用交错斜角插接。
30.优选地，所述led灯仿真植物壁挂，还包括：分支架；
31.所述分支架的底端设有所述插孔，顶端设有所述连接柱；
32.所述分支架通过所述插孔与所述底网的连接柱插接；
33.所述仿真植物固定在所述分支架的连接柱上。
34.所述分支架作为连接柱的延伸，增强了仿真植物层次感；且通过分支架可插接更多仿真植物，呈现高低错落的视觉效果；
35.所述分支架分为短支与长支，为了稳固仿真植物形态可使用扎带固定长分支架于所述底网上，避免晃动摇摆。
36.更优选的，所述分支架为树杈形状。
37.优选地，所述led灯串的灯珠高度为2～5cm，led灯的有效长度为8～12m，led灯引线长度为1～3m，led灯数量为50～100个。
38.进一步地，所述仿真植物除除本色外，还设置了其他颜色变化，如双色、渐变色和串色；使其更为逼真、自然。
39.且，所述led灯串的光色和发光模式与所述仿真植物的颜色相适配，包括单色/渐变/闪烁或彩色/渐变/闪烁。
40.优选地，所述电源控制开关包括太阳能型、蓄电池型、usb型中任一种或其组合型。
41.经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种led灯仿真植物壁挂，至少包括如下技术效果：
42.1.本实用新型进一步拓展了仿真植物装饰的应用时间与空间，对于光线不足的场景，其不仅具有装饰功能，还具有一定照明作用。
43.2.本实用新型采用的球形底网设计，使仿真植物壁挂不仅仅局限于挂或贴的固定方式，球形设计使其在空间摆放上具有更多可能。
44.3.本实用新型通过led灯组颜色和发光方式与仿真植物高度配合，可更好的展现出仿真植物整体形态，优化其装饰效果。
附图说明
45.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例
或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

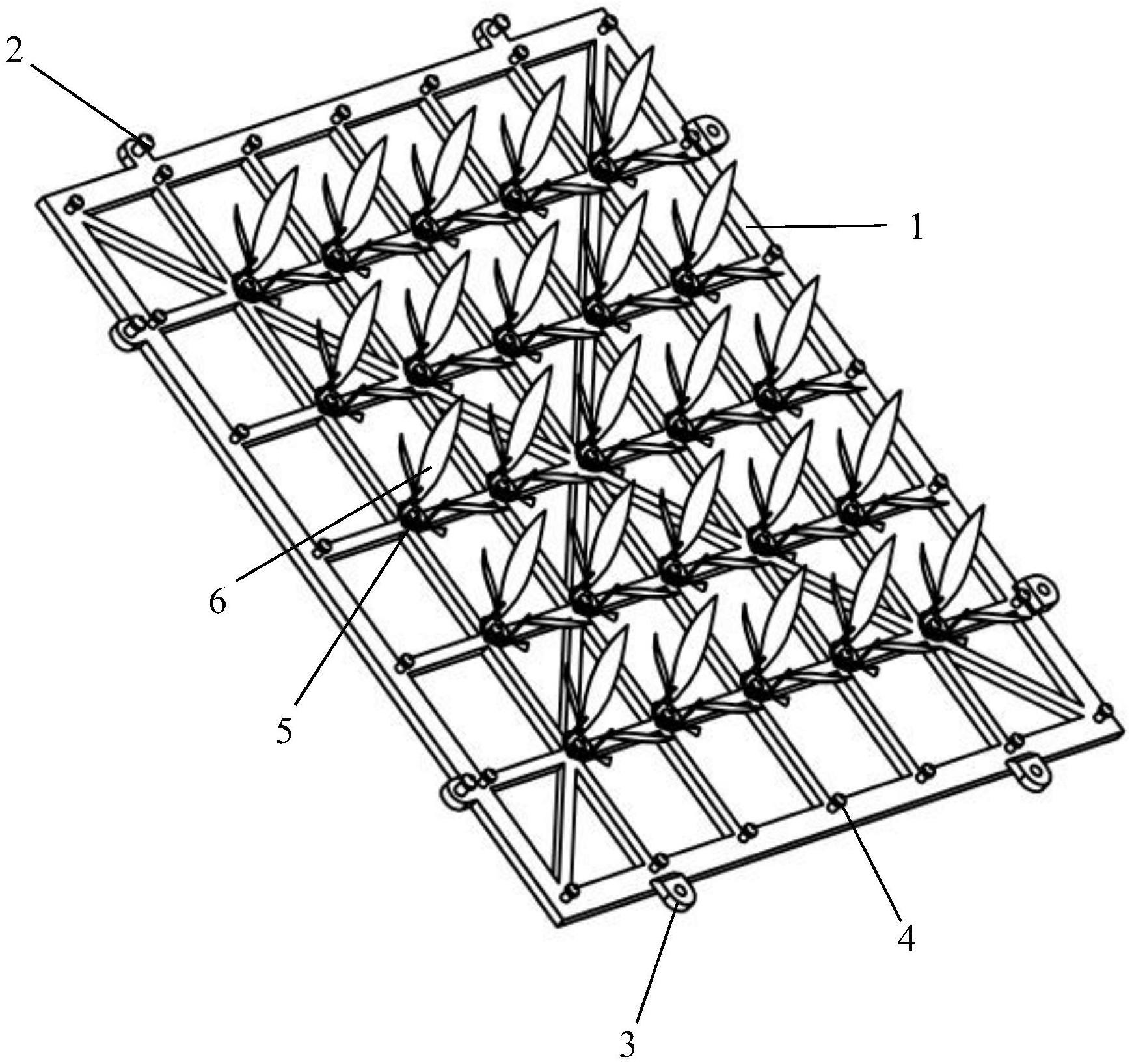

46.图1为本实用新型实施例1或实施例2方形led灯仿真植物壁挂的结构示意图。
47.图2为本实用新型实施例1或实施例2方形led灯仿真植物壁挂的灯串走线结构示意图。
48.图3为本实用新型实施例3球形led灯仿真植物壁挂的结构分解图。
49.图4为本实用新型实施例3球形led灯仿真植物壁挂的局部放大图。
50.图5为本实用新型实施例1插孔的结构示意图。
51.图6为本实用新型实施例2分支架安装的结构示意图。
52.图7为本实用新型实施例2分支架安装的局部放大图。
53.图中：
54.1-底网、2-插接柱、3-插接孔、4-连接柱、5-分支架、6-仿真植物、7-纬线环、8-经线带、9-插孔。
具体实施方式
55.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
56.实施例1
57.如图1、2所示，一种led灯仿真植物壁挂，包括仿真植物6、塑料底网1、led灯串；
58.其中，仿真植物6为渐变单色矮株草；
59.塑料底网1为pp材质，单块规格50cm
×
50cm；
60.led灯串为单色太阳能型，灯珠高2cm、有效长度8m、引线1m；
61.塑料底网1的网格交叉处设置有直钉；
62.仿真植物6末端的插孔9与直钉插接；
63.电源控制开关与led灯串电性连接；
64.led灯串按照z字形或梯形走线固定于塑料底网1；
65.还包括太阳能电源，太阳能电源为壁挂提供电能；
66.塑料底网1的对边外缘分别设置有插接柱2与插接孔3，用于拼接以满足壁挂的规格尺寸要求。
67.实施例2
68.实施例2与实施例1的组装结构基本相同，区别在于：塑料底网1上用于连接仿真植物6为倒向一致的斜钉；
69.其中，仿真植物6采用长株茎植物或长矮混合株茎植物；
70.为插接更多的仿真植物，增加层次感，可在塑料底网1上插接分支架5(如图6所示)，分支架5可作为塑料底网1直/斜钉的外部延伸；
71.分支架5的底端设置有插孔9(如图5所示)，顶端设有连接柱4，分别连接塑料底网1
与仿真植物6(如图7所示)。
72.此外，为了增加壁挂的装饰性，可选用与仿真植物6颜色相近的彩色渐变led灯串。
73.实施例3
74.如图3、4所示，本实施例与实施例1、2相比，仿真植物6的组装方式基本相同；
75.使用的主体结构为球形底网1，在球面上设有纬线环7与经线带8，且纬线环7与经线带8的相交处为一体式连接；
76.在极点纬线环内设置十字带固定球体，纬线环7的外表面上成型有连接柱4，且纬线环7以赤道线为中心对称设置；
77.led灯串引线从经纬线顶端交点预留长度，led灯串有效长度线从交点沿纬线向下缠绕走线。
78.其中，纬线环7、经线带8及连接柱4均由塑料材料制成，且连接柱4上插接仿真植物6；
79.上、下半球的对接面的纬线环或/和经线带上间隔设置有带插接柱2的接耳或带插接孔3的接耳，上、下半球通过插接孔3与插接柱2插接连接为整体。
80.对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
