一种美术作品视觉增效的方法与流程-j9九游会真人

1.本发明涉及通过一种简单的增效方法使美术作品主题突出、观感增强、效果获得提升，满足儿童、学生、职场人士等不同群体提升图像表现力的需求。


背景技术：

[0002][0003]
烫金增效是印刷中印后加工的重要工艺，起到表面装饰的功能，烫金的图文呈现出强烈的金属光泽，色彩鲜艳夺目、永不褪色。
[0004]
尤其是烫金银，以其富丽堂皇、精致高雅的装潢点缀了印刷品表面，增强印刷品的艺术性，起到了突出主题的宣传效果，且其光亮程度大大超过了印金和印银，使产品具有高档的感觉和给人以美的享受，大大提高了产品的附加值。
[0005]
绘画作品上除了黑白彩色以外，还将增加金属质感的线条、文字、色块，在光线的烘托下，作品的主题必将更加鲜明、冲击观感更加强烈、视觉效果更加出色。
[0006]
可见，绘画与烫金结合或许将是今后的趋势，这一趋势还将影响到广告业的画册、海报，快印业的标书，以及生活相关的定制红包、桌牌、请帖、回礼等。
[0007]
工业化烫金增效是基于昂贵的自动化设备，追求的是海量复制，追求的是烫金线条、文字、图像边缘高度的精细；而绘画艺术更加追求个性化、灵动性和创造性。
[0008]
因此美术作品的增效工艺在安全性、环保性，以及操作简单性、灵活性、方便性方面提出了更高的要求。


技术实现要素：

[0009][0010]
为满足以上美术作品增效所提出的更高要求，本发明基于水性增效墨水，提供一种易于操作，环保安全，工艺简单，同时适合于多种材质，能还原线条、文字、色块等内容的增效方法。
[0011]
本发明要解决的问题就是基于环保型的水性分散墨水，设计较大灵活度的工艺流程，配套简单的设备，同时又保证相对稳定的输出，以满足不同群体美术作品增效的需求。
[0012]
一种美术作品视觉增效的方法，包括以下步骤：步骤1）在基材上绘制彩色图案并干燥；步骤2）对所述基材上的图像进行除粘；步骤3）在所述基材上用灌入增效墨水的专用笔绘制增效图案并干燥。
[0013]
所述步骤1）的除粘采用热橡胶辊除粘和热离型辊除粘中的一种。
[0014]
所述步骤3）的增效墨水由以下重量份的组分组成：水性分散体80-95份，着色剂0-5份，水性香精0-3份，保湿剂1-15份，增粘剂0-3份，防腐剂0.1-3份，ph值调节剂0-5份，其他助剂0.05-3份。其中水性分散体选自水性聚氨酯分散体、水性丙烯酸酯分散体、水性环氧树脂分散体、水性聚酯改性丙烯酸酯分散体、水性聚氨酯改性丙烯酸酯分散体、水性聚醚改性
丙烯酸酯分散体，中的一种或多种的组合。
[0015]
所述步骤3）的专用笔为圆珠笔和喷笔中的一种，所述的圆珠笔带弹簧笔头。
[0016]
上述的方法进一步包括：步骤4）采用普通冷烫膜通过透明膜辅助对所述基材进行热烫印；其中所述的透明膜为厚度0.05-0.15毫米之间的聚酯（pet）薄膜，且可带勒口。
[0017]
上述的方法也可以进一步包括：步骤4）采用专用冷烫膜对所述基材进行热烫印，其中所述的专用冷烫膜，其基膜层为厚度0.05-0.15毫米之间的聚酯（pet）薄膜。
[0018]
本发明的有益效果：1）环保性优。增效墨水采用水性分散体系，无气味、无voc（挥发性有机化合物）；2）安全性佳。墨水ph值接近中性7，皮肤接触安全，且增效过程无需紫外，无臭氧、无紫外光伤害；3）适用性广。适用于各种纸张、薄膜以及绢布、皮革等材料表面；4）操作简单。圆珠笔实现线条/文字，喷笔实现色块/实地，工艺简单且灵活度大；5）效果丰富。冷烫膜技术成熟、色彩丰富、样式众多，具有亮金、哑金、古铜金、玫瑰金、红、蓝、紫、银，彩虹纹、竖纹、斜光柱、猫眼、雪花膜等炫彩效果。
附图说明
[0019]
图1示出了采用透明膜辅助的增效流程简图。
[0020]
图2示出了冷烫膜的结构简图。
[0021]
图3示出了塑封机效果图及工作原理简图。
[0022]
图4示出了专用笔-圆珠笔的结构示意图。
[0023]
图5示出了圆珠笔书写时出墨过程简图。
[0024]
图6示出了专用笔-喷笔的结构示意图。
[0025]
图7示出了喷笔工作时出墨过程简图。
[0026]
图8示出了透明膜辅助的热烫印过程简图。
[0027]
图9示出了带勒口透明膜辅助的热烫印过程简图。
[0028]
图10示出了采用专用冷烫膜的热烫印过程简图。
具体实施方式
[0029]
本发明要解决的问题就是基于环保型的水性增效墨水，设计灵活度较大的工艺流程，配套简单的设备，同时又保证相对稳定的输出，以满足不同群体美术作品增效的需求。
[0030]
本发明涉及一种绘画作品视觉增效的方法，包括以下步骤：1）在基材上绘制彩色图案并干燥；2）对所述基材上的图像进行除粘；3）在所述基材上用灌入增效墨水的专用笔绘制增效图案并干燥。
[0031]
本发明的方法进一步包括：4）采用普通冷烫膜通过透明膜辅助对所述基材进行热烫印；所述的透明膜为厚度0.05-0.15毫米之间的pet薄膜。
[0032]
本发明的方法还可以进一步包括：4）采用专用冷烫膜对所述基材进行热烫印；所述的专门冷烫膜，其基膜层为厚度
0.05-0.15毫米之间的pet薄膜。
[0033]

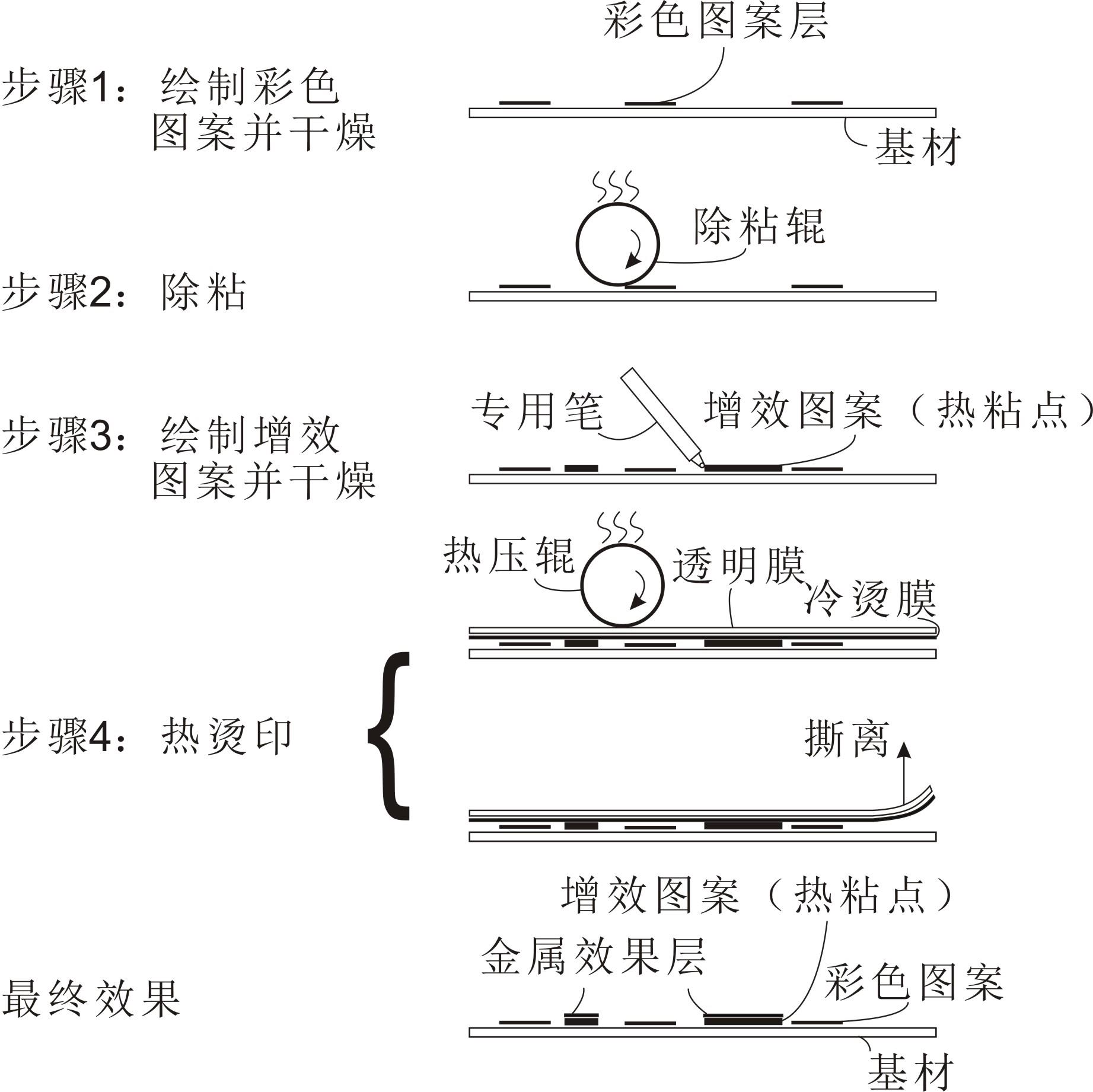

图1示出了采用透明膜辅助的增效流程简图。
[0034]
如图1所示，步骤1），在基材上绘制彩色图案并干燥，此时基材表面已经附着固态的彩色图案层。
[0035]
步骤2），将基材通过热橡胶辊或热离型辊除粘，经过这一步骤，基材表面原有的以及步骤1）带入的热粘点（详见后面热粘点详述）全部消除。
[0036]
步骤3）在所述基材上用灌入增效墨水的专用笔绘制增效图案并干燥，此时基材表面增加了新的热粘点区域即增效图案区域。
[0037]
步骤4）对所述基材进行热烫印，使热粘点将其对应区域的金属效果层（详见后面冷烫膜结构详述）从冷烫膜上剥离下来。
[0038]
其中，步骤1）的基材可以是纸张、薄膜、绢布、皮革等材料，包括：铜版纸、卡纸、双胶纸、牛皮纸、硫酸纸、涂布纸、特种纸、不干胶纸以及触感膜覆膜纸，聚丙烯（pp）膜、聚乙烯（pe）膜、聚酯（pet）膜、聚氯乙烯（pvc）膜，绢丝布、油画布，真皮、人造pu、羊巴皮等产品。绘制彩色图案的方法包括：手绘、数码打印、传统印刷，一般概念上的数码打印包括碳粉激光打印和喷墨打印，而传统印刷包括胶印、凸版印刷、凹版印刷、丝网印刷。
[0039]
步骤2）中，所谓热粘点指的是热粘性树脂，一般说来基材表面的涂层（尤其是涂布纸）、喷墨打印水性喷墨的黑白及彩色墨层、传统印刷的油墨层以及激光打印的碳粉墨层中都会包含热粘性树脂，这些树脂的热粘性如果不消除将在后续的热烫印过程中产生影响，即上述热粘性树脂也将从冷烫膜上粘下金属效果层，导致本来无需烫印的区域也出现金点。
[0040]
图2示出了冷烫膜的结构简图。
[0041]
如图2所示，冷烫膜一般包括4层结构：基膜、离型层、镀铝层和保护层，如：银膜、镭射银膜；或者包括5层结构：基膜、离型层、颜色层、镀铝层、保护层，如：金膜、镭射金、古铜、蓝膜；把（颜色层）、镀铝层、保护层合称为金属效果层，热烫印过程中被基材上的热粘点粘接、撕扯下来的是金属效果层，而撕离（或称排废）掉的是基膜和离型层。
[0042]
图3示出了塑封机效果图及工作原理简图。
[0043]
步骤2）中，除粘是用表面粗糙的胶辊（如橡胶辊受热产生静电，易吸附空气中或基材表面的颗粒）或具有可剥离涂层的胶辊（如离型辊易层状脱落），将其热辊压在基材表面，使基材上的热粘点粘附胶辊表面脱落的颗粒或碎片，而使热粘点失去热粘性的过程。用于除粘的热辊表面温度为 50-110℃，橡胶辊邵氏硬度值30-60
°
之间，走纸速度为 100mm-5000mm/min。本发明的热橡胶辊可由塑封机提供，如图3所示，塑封机主要部件是两根对压的橡胶辊，在加热片的作用下橡胶辊可以给中间的基材传递热量同时施加复合压力；热离型辊为普通胶辊表面涂布冷热撕哑面离型剂（品牌：易美多 zy-08），该类离型层可以实现区域性/层状脱落，脱落部分离型剂厚度极薄、颗粒细腻，基本不会对基材表面图文平滑度、光泽度产生较大影响，该离型辊除粘效果好且使用寿命长。
[0044]
对于除粘问题，这里还需要补充的是，并不是所有情况的热烫印之前都需除粘，比如以下两种情况：（1）空白基材，包括铜版纸、卡纸等，基材自带的涂层不具备热粘性，同时无需着色；（2）粗糙基材，包括素描纸、哑光牛皮纸、书写纸等表面粗糙且吸水性大的材料，这类基材自身不具备热粘性且着色后热粘点（进入纸张空隙）在热烫印中无法接触冷烫膜。
但是考虑到从表观上我们很难判断基材是否存在热粘性，特别是新材料或是在环境发生改变的情况下。除粘工序简单快捷，误判（该除粘的不除粘导致作品毁坏）所引起的损失肯定远大于除粘花费的成本，故本发明建议所有基材均需除粘。
[0045]
步骤3）中，增效墨水为水性体系墨水，性能体现为：烘干后，常温下墨膜呈固态具有表干不发粘，中高温下呈粘弹态具有较强粘性的特性。其重量份组分包括：水性分散体80-95份，着色剂0-5份，水性香精0-3份，保湿剂1-15份，增粘剂0-3份，防腐剂0.1-3份，ph值调节剂0-5份，其他助剂0.05-3份。
[0046]
其中，水性分散体是增效墨水的关键组分，提供了几乎全部的热粘点，重量份组分为80-95份。选自水性聚氨酯分散体、水性丙烯酸酯分散体、水性环氧树脂分散体、水性聚酯改性丙烯酸酯分散体、水性聚氨酯改性丙烯酸酯分散体、水性聚醚改性丙烯酸酯分散体中的一种或多种。
[0047]
目前应用非常普遍的水性树脂分为两类：水性乳液和水性分散体，所谓乳液是将液体状树脂在乳化剂的作用下以小液滴的形式稳定地分散在水中；而分散体是将纳米级固体颗粒在分散剂的作用下稳定地悬浮在水中。本发明方法的步骤3）增效墨水干燥后，采用水性分散体为主要成分的墨水就形成了常温下表干不发粘的墨膜，可堆垛、不吸附空气中的毛发和灰尘、有利于后续的铺冷烫膜和热烫印，良品率高且操作方便；而采用水性乳液为主要成分的墨水就形成了常温下依然发粘的墨膜，不可堆垛、易吸附空气中的毛发和灰尘、后续冷烫膜不容易铺平而且热烫印后的增效图案耐摩擦和耐刮性都较差，这也就是本发明选择水性分散体而不选择水性乳液的原因。
[0048]
水性分散体可以举出如下例子：水性聚氨酯分散体（产品及厂家）广州冠志新材料科技有限公司：pu-608 水性阴离子型脂肪族聚氨酯分散体，pu-608a水性阴离子型脂肪族聚氨酯分散体，pu-502水性阴离子型芳香族聚氨酯分散体，pu-7012水性阴离子型芳香族聚氨酯分散体，pu-918水性阴离子型脂肪族聚氨酯分散体，pu-3011水性阴离子型脂肪族聚氨酯分散体，pu-6011水性阴离子型脂肪族聚氨酯分散体。还包括：万华化学adwel系列、carfil系列、crysol系列。
[0049]
水性丙烯酸酯分散体（产品及厂家）科思创聚合物（中国）有限公司：bayhydrol a 2651 水性丙烯酸酯分散体，bayhydrol a 2470 水性丙烯酸酯分散体，bayhydrol a 2427 水性丙烯酸酯分散体，bayhydrol a 145 水性丙烯酸多元醇分散体，bayhydrol a 2601 水性聚丙烯酸多元醇分散体，bayhydrol a 2695 水性羟基官能聚丙烯酸分散体，bayhydrol a 2646 水性丙烯酸酯分散体。还包括：万华化学antkote系列。
[0050]
水性环氧树脂分散体（产品及厂家）山东瑞三化工科技有限公司：we-8235非离子型固体环氧树脂分散体，we-8236非离子型半固体环氧树脂分散体，we-8223非离子型环氧树脂分散体，we-8233非离子型固体环氧树脂分散体，we-8231非离子型固体环氧树脂分散体。还包括：三木化工sm6180聚酯改性聚氨酯分散体（产品及厂家）万华化学集团有限公司：archsol 8407阴离子脂肪族聚酯聚氨酯分散体，archsol 8408阴离子脂肪族聚酯聚氨酯分散体。
[0051]
聚氨酯改性丙烯酸酯分散体（产品及厂家）湛新树脂（中国）有限公司：ucecoat2501脂肪族聚氨酯丙烯酸酯分散体，ucecoat7571脂肪族聚氨酯丙烯酸酯分散体，ucecoat7655脂肪族聚氨酯丙烯酸酯分散体，ucecoat7689脂肪族聚氨酯丙烯酸酯分散体，ucecoat7699脂肪族聚氨酯丙烯酸酯分散体，ucecoat7700脂肪族聚氨酯丙烯酸酯分散体，ucecoat7734脂肪族聚氨酯丙烯酸酯分散体，ucecoat7770脂肪族聚氨酯丙烯酸酯分散体，ucecoat7773脂肪族聚氨酯丙烯酸酯分散体，ucecoat7788脂肪族聚氨酯丙烯酸酯分散体，ucecoat7849脂肪族聚氨酯丙烯酸酯分散体，ucecoat7892脂肪族聚氨酯丙烯酸酯分散体。还包括：万华化学urosin系列，美源miwon系列。
[0052]
聚醚改性聚氨酯分散体（产品及厂家）万华化学集团有限公司：archsol 8355阴离子脂肪族聚醚聚氨酯分散体，leasys3018阴离子芳香族聚醚聚氨酯分散体，tekspro
®
5215阴离子脂肪族聚醚聚氨酯分散体，tekspro
®
5219阴离子型芳香族聚醚聚氨酯分散体。
[0053] 其中的着色剂，因为增效墨层最终要被金属效果层覆盖，因此增效墨水中着色剂属可加可不加，出于绘图以及检查校对方面的考虑可以适当增加少量着色剂，着色剂含量为0-5份。本发明的着色剂包括水性分散颜料或水溶性染料，可以举出如下例子。
[0054]
颜料选自目前已经用于水性墨水组合物的无机和有机颜料中的任一种。无机颜料包括碳黑和金属粉；有机颜料包括偶氮色淀、不溶的偶氮颜料、螯合偶氮颜料、酞菁颜料、喹吖啶酮颜料、硝基颜料和亚硝基颜料。
[0055]
染料任何直接染料、酸性染料、食用染料和碱性染料都可以用于水溶性染料。直接染料包括c.i.直接黑17、c.i.直接黑19，c.i.直接黄4、c.i.直接黄26、c.i.直接红1、c.i.直接红4以及c.i.直接蓝1、c.i.直接蓝15；酸性染料包括c.i.酸性黑1、c.i.酸性黑2、c.i.酸性黄7、c.i.酸性黄17、c.i.酸性红8、c.i.酸性红9、c.i.酸性蓝1、c.i.酸性蓝7；在直接染料或酸性染料中包括大量的食用染料，c.i.食用黄3；碱性染料包括：c.i.碱性黑2、c.i.碱性黑8、c.i.碱性黄1、c.i.碱性黄2、c.i.碱性红1、c.i.碱性红2、c.i.碱性棕12。
[0056]
其中水性香精属可加可不加，增加了香精可以使墨水持续散发出清香的气味，重量份组分为0-3份。本发明的水性香精可以举出如下例子：薰衣草香、艾叶香、柠檬香、茉莉香（均为广州乐益香料有限公司产品）。
[0057]
其中保湿剂主要用来防止墨水在低温下冻结和墨水在笔尖处干涸，重量份组分为1-15份。本发明的保湿剂可以举出如下例子：乙二醇、二甘醇、三甘醇、丙二醇、聚乙二醇、1，3-丁二醇、硫代二甘醇、甘油、乙二醇单甲醚、二甘醇单甲醚。
[0058]
其中增粘剂主要用来调节增效墨水的粘度，借助ndj-1c型布氏粘度计测量本发明的增效墨水的粘度为20-1000mpa
·
s（25℃）。本发明的增粘剂重量份组分为0-3份，可以举出如下例子：羟乙基纤维素、聚氨酯增稠剂、聚丙烯酸钠、海藻酸钠、阿拉伯胶、黄原胶以及迪高viscoplus系列。
[0059]
其中防腐剂主要用来改善增效墨水的稳定性，防止使用期内墨水变质。本发明的防腐剂重量份组分为0.1-3份，可以举出如下例子：山梨酸钾、卡松防腐剂、苯甲酸钠、脱氢
乙酸钠。
[0060]
其中ph值调节剂用来调节体系的ph值，改善墨水的稳定性能。本发明的ph值调节剂重量份组分为0-5份，可以举出如下例子：氨水、乙酸、陶氏apm-95、genamin nt-018。
[0061]
其他助剂主要用来改善增效墨水的流平性、润湿性以及消泡性能，重量份组分为0.05-3份，可以举出如下例子：其中，流平剂为迪高glide 100、迪高glide406、迪高glide410、迪高glide432、迪高glide435、迪高glide440、迪高glide450、迪高glide482；基材润湿剂为迪高wet270、迪高wet280、迪高wet285、迪高wet500、迪高wet505、迪高wet510、迪高wet550、迪高wet kl245、美国气体surfynol 104、美国气体surfynol 107、美国气体surfynol 355、美国气体surfynol 420、美国气体surfynol 440、美国气体surfynol 465、美国气体surfynol485、美国气体surfynol2502；消泡剂为迪高foamex 805、迪高foamex 810、迪高foamex 825、迪高foamex 845、迪高airex900、迪高airex901、迪高airex 902、迪高airex 920、迪高airex 932。
[0062]
图4示出了专用笔-圆珠笔的结构示意图。
[0063]
如图4所示，专用笔-圆珠笔的结构与绝大多数中性笔一致，包括：握笔管、笔盖、替芯（笔头、墨管）、增效墨水。其核心部分为替芯笔头，该笔头由圆珠和弹簧组成。
[0064]
图5示出了圆珠笔书写时出墨过程简图。
[0065]
如图5所示，圆珠起到水龙头（开关）的作用，当圆珠笔处于静置状态时，圆珠在弹簧的作用力下顶在笔尖的内侧使增效墨水不能流出；当处于书写状态时，圆珠受到基材的支撑缩入笔尖内，此时笔尖内侧与圆珠表面出现空隙，增效墨水受重力作用从空隙中流出，在基材表面形成以圆珠为圆心的墨环；随后由于流平性作用，墨水逐渐覆盖环内空白区，从而形成一个实心的墨水圆盘，干燥时由于表面张力的作用，圆盘边缘的墨水不断地向圆心补充，最终呈现的是一个中间厚四周薄的圆盘墨膜。本发明中的圆珠直径可选择0.5mm、0.7mm、0.8mm、1mm的不锈钢/陶瓷圆珠，在增效墨水粘度相同的情况下，0.5mm圆珠直径的笔出墨量最少书写的线条文字最为精细；1mm圆珠直径的笔出墨量最多书写的线条文字最粗，部分不吸墨基材表面上还能呈现浮雕效果。目前樱花、晨光、柯林、凯嘉都能提供相关弹簧笔头的产品。
[0066]
此处解释一下选取弹簧笔头的原因。商购的笔头主要包含软笔头和硬笔头，软笔头包括毛笔、软头水彩笔、软头钢笔；硬笔头包括：圆珠笔、纤维笔头水彩笔、纤维笔头马克笔、钢笔。仔细观察会发现毛笔、钢笔、水彩笔和马克笔的笔头区域是开放的，即从墨囊到达笔尖（直至纸面）需要经过一段路径，这段路径是暴露在空气中的；只有圆珠笔的笔头区域是封闭的，从墨囊到达笔尖是全封闭的。
[0067]
（注：前面已经提及墨水主要成分是水性分散体，干燥后具有表干不粘手的特性。）开放区域大的笔头书写时，墨水从墨囊到达笔尖的路径中就发生干燥，堵头问题极易发生，且放置时笔头开放区域残留的墨水也会发生干结；而圆珠笔仅有笔尖圆珠部分暴露在空气中，书写时圆珠缩入笔尖内，墨水在重力作用下不断从笔尖内侧与圆珠表面间的空隙流出，笔尖始终处于润湿环境下不易堵头，且书写完毕放置时，圆珠顶在笔尖内侧使墨水与空气隔离，同样也不易发生堵头问题。
[0068]
普通圆珠笔，笔尖内侧与圆珠表面间的空隙小，出墨量少，热烫过程中圆珠在基材
表面划痕内的墨膜无法与冷烫膜接触，增效笔迹易出现空心字；弹簧笔头空隙大出墨量也大，可以填平圆珠划痕，增效笔迹圆润、平实、或有凸起，故圆珠弹簧笔头是本发明最佳的选择。
[0069]
图6示出了专用笔-喷笔的结构示意图。
[0070]
如图6所示，喷笔主要由气泵、喷口、料壶组成，绘画的喷笔喷射面积小、容易实现精确局部喷绘。
[0071]
图7示出了喷笔工作时出墨过程简图。
[0072]
如图7所示，首先在基材的相应区域放置带有镂空图像或者文字的挡板（或挡片），进而利用喷笔对基材表面进行喷射，增效墨水以分散液滴的形式喷射在基材表面，待干燥后，基材表面的挡板镂空区域内部就形成了阵列式分布的增效墨点，这些随机排列的墨点就成为表达色块、实地的一种形式。目前岩田、蓝牌、浩盛都能提供相关喷笔的产品，同时喷笔也可由喷雾瓶、喷壶等雾化装置代替。
[0073]
图8示出了透明膜辅助的热烫印过程简图。
[0074]
图9示出了带勒口透明膜辅助的热烫印过程简图。
[0075]
图10示出了采用专用冷烫膜的热烫印过程简图。
[0076]
步骤4）如图8所示，经过上述的1）-3）步骤后，基材表面已经附着了彩色图案层和增效图案层，其中增效图案层是热粘点；随后在基材表面覆盖普通冷烫膜，如前述图2所示普通冷烫膜基膜只有0.0125mm厚度，膜整体薄、软在后续辊压中容易起皱，故采用透明膜辅助以消除起皱的发生；上述三层复合膜进入热辊辊压，使增效图案（热粘点）复粘同时贴紧冷烫膜；待出辊冷却后，热粘点也同时固着在冷烫膜表面，后续撕离过程中，有热粘点区域的冷烫膜从离型层开始分离，其金属效果层随热粘点附着在基材表面，完成烫印。本发明辅助透明膜采用的是厚度0.05-0.15毫米之间的聚酯pet薄膜。
[0077]
为消除起皱，还可以采用带勒口透明膜辅助的方法，如图9所示，将普通冷烫膜和基材叠加后塞入透明膜勒口内，从勒口端进入热辊辊压。当基材具有一定挺度且表面平整时，薄且软的普通冷烫膜贴附在基材表面；在勒口的辅助下，基材和冷烫膜一起舒舒服服地进入热压对辊内，中间不发生错位、横移，且热烫印过程中冷烫膜另一端可以自由调整，全过程无大褶皱产生，良品率优。本发明的勒口可折压成型也可贴合成型，长度在10-50mm之间。
[0078]
为消除起皱，还可以采用专用冷烫膜的方法，如图10所示，因为专用冷烫膜基膜较厚、挺度大辊压中不易起皱，无需透明膜辅助。本发明中的专用冷烫膜的基膜为厚度0.05-0.15毫米之间的聚酯pet薄膜，其他部分与普通冷烫膜无异。
[0079]
本发明遵循操作简单、配套低廉的宗旨，将热烫印工艺选择了大众化的塑封机，热烫印温度为60-120℃，目前古德、晨光、得力以及齐心等都可以提供不同幅面（从a4-a2）的塑封机产品；其实如果采用专业的设备（品牌：信德诚、华南机械），在收放卷机构的配合下，普通冷烫膜（无需辅助膜和专用冷烫膜）也能轻易完成热烫印，但专业设备成本高，违背了本发明为普通大众设计视觉增效工艺的初衷。
[0080]
具体实施例
[0081]
下面将通过给出的实施例更详细地描述本发明，但本发明绝不受这些实施例地限定。
[0082]
在下面的实施例中，无特别说明，“份”皆指重量份。
[0083]
实施例1（光油型增效墨水）水性分散体：pu-502水性阴离子型芳香族聚氨酯分散体（广州冠志新材料科技有限公司），90份保湿剂：甘油7份增粘剂：羟乙基纤维素1.5份防腐剂：山梨酸钾1份其他助剂：迪高glide450 0.1份，迪高wet270 0.2份，迪高foamex 810 0.2份。
[0084]
实施例2（淡红增效墨水）水性分散体：bayhydrol a 2651 水性丙烯酸酯分散体（科思创聚合物中国有限公司），85份着色剂：鲜丽特红m-fgr（浙江纳美新材料股份有限公司） 3份保湿剂：乙二醇 8份增粘剂：聚丙烯酸钠1.7份防腐剂：山梨酸钾1份其他助剂：迪高glide100 0.2份，迪高wet280 0.6份，迪高airex901 0.5份。
[0085]
实施例3（茉莉香型淡蓝增效墨水）水性分散体：ucecoat7655脂肪族聚氨酯丙烯酸酯分散体（湛新树脂中国有限公司），88份着色剂：w-6050宝蓝（上海崇望化工有限公司） 2份水性香精：茉莉香（广州乐益香料有限公司） 1份保湿剂：聚乙二醇 6份防腐剂：山梨酸钾1份其他助剂：迪高glide482 0.5份，迪高wet kl245 0.6份，美国气体surfynol 465 0.3份，迪高airex 932 0.6份。
[0086]
实施例4（淡黑增效墨水）水性分散体：archsol 8355阴离子脂肪族聚醚聚氨酯分散体（万华化学集团有限公司），90份着色剂：duasyn black hef-sf liq.（科莱恩特种化学品） 3份保湿剂：乙二醇单甲醚 4份防腐剂：山梨酸钾1份其他助剂：迪高glide450 0.5份，美国气体surfynol 440 0.6份，美国气体surfynol 465 0.4份，迪高airex 901 0.5份。
[0087]
实施例5（增效配套设备）替芯ⅰ：樱花1.0mm弹簧笔头笔芯（无墨），灌入实施例1增效墨水，并尾封随动剂bd-1210（杭州包尔得新材料科技有限公司）；替芯ⅱ：晨光0.5mm弹簧笔头笔芯（无墨），灌入实施例2增效墨水，并尾封随动剂bd-1210（杭州包尔得新材料科技有限公司）；圆珠笔：任意品牌中性笔，装入上述替芯；
喷笔ⅰ：蓝牌lp-186气动喷绘笔，涂料杯中装入实施例3增效墨水，并调试正常；喷笔ⅱ：蓝牌lp-186气动喷绘笔，涂料杯中装入实施例4增效墨水，并调试正常；塑封机ⅰ：得力3893塑封机，过塑幅面为a4塑封机ⅱ：晨光aeqn8920塑封机，过塑幅面为a4塑封机ⅲ：古德lm-460id塑封机，过塑幅面为a2透明辅助膜：0.05mm厚度pet薄膜，0.1mm厚度pet薄膜。
[0088]
实施例6（幼儿填色纸增效）a4幅面填色纸进入塑封机ⅰ（已预热完毕，80-110mic加热挡位）热辊除粘，用装替芯ⅰ的中性笔按既有线条勾画增效线条并自然干燥；覆盖岱凌冷烫膜（ltm-08 kg-255金），再覆盖透明辅助膜0.05mmpet薄膜；三者复合再次进入塑封机ⅰ热辊压合（80-110mic加热挡位），出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成幼儿填色纸增效，金属质感的线条更能吸引幼儿参与填色游戏中。
[0089]
实施例7（儿童绘画作品增效）在a4幅面300g卡纸上采用勾线笔、水彩笔完成作品的绘画和上色并自然干燥，进入塑封机ⅰ（已预热完毕，80-110mic加热挡位）热辊除粘；出纸后用装替芯ⅰ的中性笔继续在卡纸相应区域勾画增效线条并自然干燥；在卡纸上覆盖岱凌冷烫膜（ltm-08 kg-255金），再覆盖透明辅助膜0.05mmpet薄膜；三者复合再次进入塑封机ⅰ热辊压合（80-110mic加热挡位），出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成儿童绘画作品金色增效，金属质感的图案线条使绘画作品主题更加鲜明。
[0090]
实施例8（学生手抄报增效）在a4幅面200g铜版纸上采用水彩笔、铅笔完成作品的绘画和文字书写并自然干燥；进入塑封机ⅰ（已预热完毕，80-110mic加热挡位）热辊除粘；出纸后用装替芯ⅰ的中性笔继续在相应区域勾画增效线条和标题并自然干燥；覆盖岱凌冷烫膜（ltm-08 kg-255金），再覆盖透明辅助膜0.05mmpet薄膜；三者复合再次进入塑封机ⅰ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成学生手抄报金色增效。
[0091]
实施例9（幼儿奖状增效）商购157g铜版纸材质幼儿奖状，进入塑封机ⅰ（已预热完毕，80-110mic加热挡位）热辊除粘；用装替芯ⅱ的中性笔在奖状纸上填写姓名、奖项等内容并自然干燥；在奖状纸上覆盖岱凌冷烫膜（733n hd01-9600 ltm-h3 ks-01镭射银），再覆盖透明辅助膜0.1mmpet薄膜；三者复合再次进入塑封机ⅰ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成幼儿奖状镭射增效。
[0092]
实施例10（红包个性化定制）商购触感膜材质红包（200g铜版纸覆25um触感膜），进入塑封机ⅰ（已预热完毕，80-110mic加热挡位）热辊除粘；用装替芯ⅱ的中性笔在红包上书写祝福文字并自然干燥；覆盖岱凌冷烫膜（ltm-08 kg-255金），再覆盖透明辅助膜0.05mmpet薄膜；三者复合进入塑封机ⅰ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成红包个性化增效定制。
[0093]
实施例11（金字抄写增效）商购157g仿古洒金宣纸材质临摹纸，进入塑封机ⅰ（已预热完毕，80-110mic加热挡位）热辊除粘；用装替芯ⅰ的中性笔抄写文字并自然干燥；覆盖岱凌冷烫膜（ltm-08 kg-255
金），再覆盖透明辅助膜0.15mmpet薄膜；三者复合进入塑封机ⅰ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成金字抄写增效，金属质感使文字更显高贵。
[0094]
实施例12（婚礼请帖增效）商购200g铜版纸材质印刷精美花纹的请帖（无字），进入塑封机ⅱ（已预热完毕）热辊除粘；将装替芯ⅱ的中性笔固定在写字机器人（品牌如：广库、天泰克、金千智能）上，按照电脑指令在请帖上预定位置书写个性化信息并自然干燥，覆盖岱凌冷烫膜（ltm-08 s-01银），再覆盖透明辅助膜0.05mmpet薄膜；三者再次进入塑封机ⅱ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成请帖增效，金属质感使请帖更显华丽高贵。
[0095]
实施例13（广告单页增效）批量135g铜版纸材质印刷（或打印）的广告单页，首次进入塑封机ⅱ（已预热完毕）热辊除粘；准备好带镂空图案（或文字）的挡板（或挡膜），将挡板遮盖在单页上，用喷笔ⅰ喷射增效墨水，移去挡板后广告单页相应区域已经附着墨滴并自然干燥；覆盖岱凌冷烫膜（ltm-08 s-01银），再覆盖透明辅助膜0.1mmpet薄膜；三者再次进入塑封机ⅱ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成广告单页增效。
[0096]
实施例14（标签边缘增效）高光涂布标签纸（品牌：艾利，面纸70g/底纸96g）已完成打印并在刻字机（品牌如：亿图、力宇、皮卡、捷豹、罗兰）上完成了半透切割，进入塑封机ⅱ（已预热完毕）热辊除粘；将装替芯ⅰ的中性笔装在刻字机的刀架上，启动刻字机使中性笔沿切痕重新勾边并自然干燥；覆盖岱凌冷烫膜（ltm-08 kg-255金），再覆盖透明辅助膜0.05mmpet薄膜；三者复合再次进入塑封机ⅱ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜；标签排废，留下的标签单元边缘呈现鎏金边效果，更显高档。
[0097]
实施例15（广告招贴画增效）在460mm宽幅的彩喷布上打印彩色图案，进入塑封机ⅲ（已预热完毕）热辊除粘；准备好带镂空图案（或文字）的挡板（或挡膜）；将挡板遮盖彩喷布表面，用喷笔ⅱ喷射增效墨水，重复多次遮挡和喷射，相应区域已经附着墨滴并自然干燥；覆盖岱凌冷烫膜（ltm-08 s-01银），再覆盖透明辅助膜0.05mmpet薄膜；三者复合再次进入塑封机ⅲ热辊压合，出纸后首先揭开透明辅助膜，再揭开冷烫膜，即完成广告招贴画增效，主题鲜明、效果出众。
[0098]
以上所述的实施例仅仅是对本发明的优选实施方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神的前提下，本领域普通技术人员对本发明的技术方案作出的各种变形和改进，均应落入本发明权利要求书确定的保护范围内。
