1.本实用新型涉及雕塑台技术领域，具体涉及一种多功能雕塑台结构。


背景技术：

2.雕塑台是指一个有三个腿或者是四个腿的旋转台，方便雕刻各种手工艺品，常用于课堂教学中，另外一种雕塑台上面有一个较小的圆形平面，有些较重的模型有一个中心支撑圆柱和一个圆形的底座。
3.在对模具及各种手工艺品进行雕刻时会出现很多碎屑，散落在雕塑台的表面，需要自己动手对碎屑进行处理，从而增加了劳动强度，且在对雕塑物件进行雕刻时缺少对雕刻物件夹持功能，容易产生晃动，同时容易对雕塑员的手部造成伤害，不方便进行加工，因此针对上述问题做进一步的优化。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种多功能雕塑台结构，解决了上述背景技术中提出的问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种多功能雕塑台结构，包括雕塑台本体、支撑机构、夹持机构、储料机构和除屑机构，所述支撑机构可拆卸连接在雕塑台本体的底部，所述雕塑台本体的下表面通过销可拆卸连接有支撑机构，所述支撑机构用于对雕塑台本体进行支撑，所述夹持机构固定连接在雕塑台本体上表面的边缘处，所述夹持机构用于对模具进行夹持，所述储料机构通过滑道插接在雕塑台本体上表面的一侧，所述储料机构用于收集雕刻模具产生的碎屑，所述除屑机构设置在雕塑台本体一端侧面的边缘处。
6.可选的，所述支撑机构包括支板和防护套，所述防护套套在支板的底端，用于减少支板的滑动，所述支板的形状呈拱形，所述雕塑台本体的上表面开设有排料口。
7.可选的，所述夹持机构包括固定筒、转杆、u型限位板和挤压杆，所述转杆的一端插接在固定筒的内部，方便转动调节u型限位板的位置，所述转杆的另一端固定连接在u型限位板表面的中部，所述挤压杆的一端贯穿u型限位板一端的侧面并套装有防护垫。
8.可选的，所述u型限位板两端的内侧壁设置有橡胶垫，所述橡胶垫的一侧和u型限位板两端的内侧壁通过强力胶进行粘贴。
9.可选的，所述储料机构包括储料盒和观察窗，利用观察窗可以看到储料盒内部碎屑的容量，方便处理，所述储料盒一侧的表面设置有把手，用于手持。
10.可选的，所述除屑机构包括马达、螺杆和清扫杆，所述马达的输出端贯穿雕塑台本体的内侧壁通过销可拆卸连接有螺杆，所述螺杆的一端插接在雕塑台本体的内侧壁。
11.可选的，所述螺杆的表面通过螺纹连接有清扫杆，所述清扫杆的一端延伸至雕塑台本体的上表面，所述清扫杆一端的下表面设置有毛刷，用于清理雕塑台本体表面产生的碎屑。
12.可选的，所述雕塑台本体的上表面设置有转盘，所述雕塑台本体上表面的一侧螺纹连接有限位杆，所述限位杆的一端贯穿雕塑台本体的内侧壁并于转盘的侧面进行贴合。
13.可选的，所述雕塑台本体上表面的边缘处设置有置物盘，所述置物盘的上表面设置有用于放置雕刻工具的凹槽。
14.本实用新型提供了一种多功能雕塑台结构，具备以下有益效果：
15.1、该多功能雕塑台结构通过固定筒、转杆、u型限位板和挤压杆的设置，u型限位板可以对雕刻的模具进行限位，转动挤压杆可以对雕刻的模具进行挤压限位，保持稳定性，避免产生晃动，减少对雕塑员手部的损伤，固定筒可以对转杆进行限位，不使用u型限位板时可以利用转杆进行转动，提升工作人员雕刻的效率；
16.2、该多功能雕塑台结构通过雕塑台本体、储料盒、马达、螺杆和清扫杆的设置，启动马达可以带动螺杆进行转动，螺杆的转动从而带动清扫杆前后进行移动，利用清扫杆表面的毛刷对雕塑台本体表面的碎屑进行清理，利用储料盒进行收集储存，避免人工手动进行清理，方便使用。
附图说明

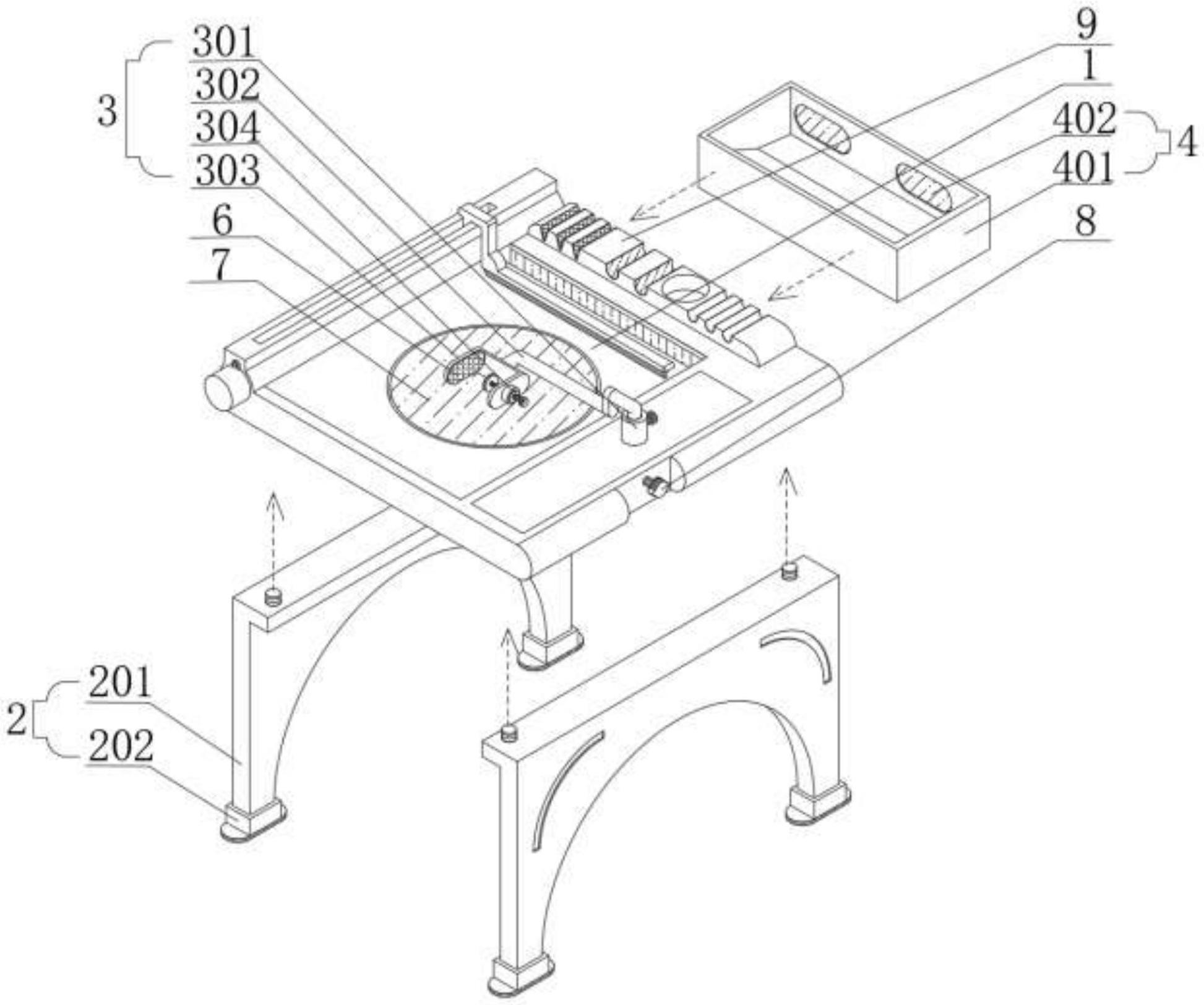

17.图1为本实用新型分解结构示意图；
18.图2为本实用新型立体结构示意图；
19.图3为本实用新型螺杆剖视结构示意图；
20.图4为本实用新型雕塑台剖视结构示意图。
21.图中：1、雕塑台本体；2、支撑机构；201、支板；202、防护套；3、夹持机构；301、固定筒；302、转杆；303、u型限位板；304、挤压杆；4、储料机构；401、储料盒；402、观察窗；5、除屑机构；501、马达；502、螺杆；503、清扫杆；6、橡胶垫；7、转盘；8、限位杆；9、置物盘。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1至图4，本实用新型提供一种技术方案：一种多功能雕塑台结构，包括雕塑台本体1、支撑机构2、夹持机构3、储料机构4和除屑机构5，雕塑台本体1的下表面通过销可拆卸连接有支撑机构2，用于对雕塑台本体1进行支撑，保持稳定性，夹持机构3固定连接在雕塑台本体1上表面的边缘处，用于对模具进行夹持，减少晃动，储料机构4通过滑道插接在雕塑台本体1上表面的一侧，用于收集雕刻模具产生的碎屑，除屑机构5设置在雕塑台本体1一端侧面的边缘处；
24.支撑机构2包括支板201和防护套202，防护套202套在支板201的底端，用于减少支板201的滑动，支板201的形状呈拱形，雕塑台本体1的上表面开设有排料口，夹持机构3包括固定筒301、转杆302、u型限位板303和挤压杆304，转杆302的一端插接在固定筒301的内部，方便转动调节u型限位板303的位置，固定筒301的表面螺纹连接有螺栓，用于对转杆302进行限位；
25.转杆302的另一端固定连接在u型限位板303表面的中部，挤压杆304的一端贯穿u
型限位板303一端的侧面并套装有防护垫，u型限位板303两端的内侧壁设置有橡胶垫6，橡胶垫6的一侧和u型限位板303两端的内侧壁通过强力胶进行粘贴；
26.储料机构4包括储料盒401和观察窗402，利用观察窗402可以看到储料盒401内部碎屑的容量，方便处理，储料盒401一侧的表面设置有把手，用于手持；
27.除屑机构5包括马达501、螺杆502和清扫杆503，马达501的输出端贯穿雕塑台本体1的内侧壁通过销可拆卸连接有螺杆502，螺杆502的一端插接在雕塑台本体1的内侧壁，螺杆502的表面通过螺纹连接有清扫杆503，清扫杆503的一端延伸至雕塑台本体1的上表面，清扫杆503一端的下表面设置有毛刷，用于清理雕塑台本体1表面产生的碎屑；
28.雕塑台本体1的上表面设置有转盘7，雕塑台本体1上表面的一侧螺纹连接有限位杆8，限位杆8的一端贯穿雕塑台本体1的内侧壁并于转盘7的侧面进行贴合，雕塑台本体1上表面的边缘处设置有置物盘9，置物盘9的上表面设置有用于放置雕刻工具的凹槽。
29.该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
30.本实用新型中，该装置的使用步骤大致如下：
31.首先，需要雕塑的模型放置在转盘7的上表面，且在u型限位板303的内部，顺时针转动挤压杆304对模型进行挤压限位，避免晃动；
32.其次，需要清理雕塑台1的上表面时，启动马达501带动螺杆502转动，使得清扫杆503由前到后移动，碎屑从排料口进入储料盒401的内部进行储存，通过观察窗402查看碎屑的容量，方便进行处理；
33.最后，转盘7可以辅助需要雕刻的模型，方便转动进行雕刻。
34.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
