1.本实用新型涉及热转印设备技术领域，特别是涉及一种烫画机主架及包括其的烫画机。


背景技术：

2.现有技术烫画机，由于结构工艺受限，需要将主架设计成金属材料，虽然结构强度得到了保障，但是重量大，成本高，缺乏安装空间且不美观。
3.因此，需要对烫画机的主架结构进行设计优化，以降低成本，确保主架强度和整体美观性以及增加安装空间。


技术实现要素：

4.为了克服现有技术的不足，本实用新型目的在于提供一种烫画机主架及包括其的烫画机，安装方便快捷，连接稳固，通过对支架和外壳件的结构优化和设计，减少主架的重量，降低成本，保证支架的结构刚度，并且提升安装空间和美观性。
5.为解决上述问题，本实用新型所采用的技术方案如下：
6.一种烫画机主架，由支架和外壳件组成，其特征在于，所述支架包括平行设置的上支架和下支架，以及通过螺钉或焊接与上支架和下支架连接的侧支架；
7.所述外壳件包括包覆上支架的上壳件、包覆侧支架的侧壳件和设置于下支架底部的下壳盖；所述上壳件包括上壳和上壳下盖；所述侧壳件包括侧壳和侧壳盖。
8.优选的，所述侧支架的两侧相对设置有向外弯折延伸的侧壳侧壁；所述侧壳侧壁上设置有向内弯折延伸的后壁；所述侧支架与侧壳侧壁和后壁之间形成具有开口的侧支架腔室。
9.优选的，所述上支架的表面相对设置有向上延伸的加强筋；所述加强筋从上支架的左端延伸至右端；
10.所述上支架的外沿设置有外围壁；所述上支架位于加强筋与外围壁之间形成上支架腔室；所述上支架腔室内开设有与上壳下盖连接的连接孔；所述上支架位于两所述加强筋之间开设有安装口；所述安装口远离侧支架的一端设置有驱动安装架。
11.优选的，所述上壳为四周及上侧连续封闭，下侧开口的结构体；所述上壳包裹上支架以及侧支架的上部；所述上壳下盖与上壳的下侧开口连接；所述上壳下盖与上壳的下侧开口连接处设置有第一连接结构；所述第一连接结构为扣接结构或螺钉连接结构。
12.优选的，所述侧壳的两侧相对设置有侧壳壁；所述侧壳与两所述侧壳壁之间形成容纳侧支架的侧壳腔室；所述侧壳和侧壳壁的上端与延伸至侧支架的上壳连接；所述侧壳包裹所述侧支架后通过侧壳壁与侧壳盖连接；所述侧壳盖与侧壳壁连接处设置有第二连接结构；所述第二连接结构为扣接结构或螺钉连接结构；
13.所述侧壳盖的上端与延伸至侧支架的上壳下盖连接，下端与下支架连接；所述侧壳盖与上壳下盖连接处以及与下支架连接处分别设置有第三连接结构和第四连接结构；所
述第三连接结构和第四连接结构为扣接结构。
14.优选的，所述上支架与侧支架连接的内角处设置有两个以上三角支撑件；
15.所述三角支撑件与上支架连接的一端长度大小为0.5～0.8部上支架的长度大小。
16.优选的，所述下支架包括承托面；所述承托面的外沿设置有向下弯折延伸的承托侧壁；所述承托侧壁远离承托面的一端设置有向内弯折延伸的承托底边；
17.所述承托面、承托侧壁和承托底边使所述下支架形成具有腔室的矩形立体结构；所述下壳盖通过承托底边与下支架连接。
18.优选的，所述下壳盖远离下支架的一侧表面四周设置有多个脚垫；所述下支架位于左右两侧承托侧壁上分别设置有把手。
19.优选的，所述上壳开设有两个以上散热出风口；所述上壳下盖开设有一个以上散热进风口。
20.本专利另一个目的是提供一种烫画机,包括上述所述的主架；
21.托座，设置在下支架上方，用于承托和移送烫画介质；
22.热压板组件，设置于托座与上支架之间，并由驱动装置驱动上下移动；
23.驱动装置，设置于上支架且驱动端垂直向下与热压板组件连接，用于驱动热压板组件上下移动；
24.散热机构，设置于上壳件内，用于排出上壳件内驱动装置产生的热量。
25.相比现有技术，本实用新型的有益效果在于：
26.该实用新型安装方便快捷，连接稳固，通过对支架和外壳件的结构优化和设计，减少主架的重量，降低成本，保证支架的结构刚度，并且提升安装空间和美观性。
附图说明
27.图1为烫画机的立体结构示意图；
28.图2为烫画机的右视投影剖视图；

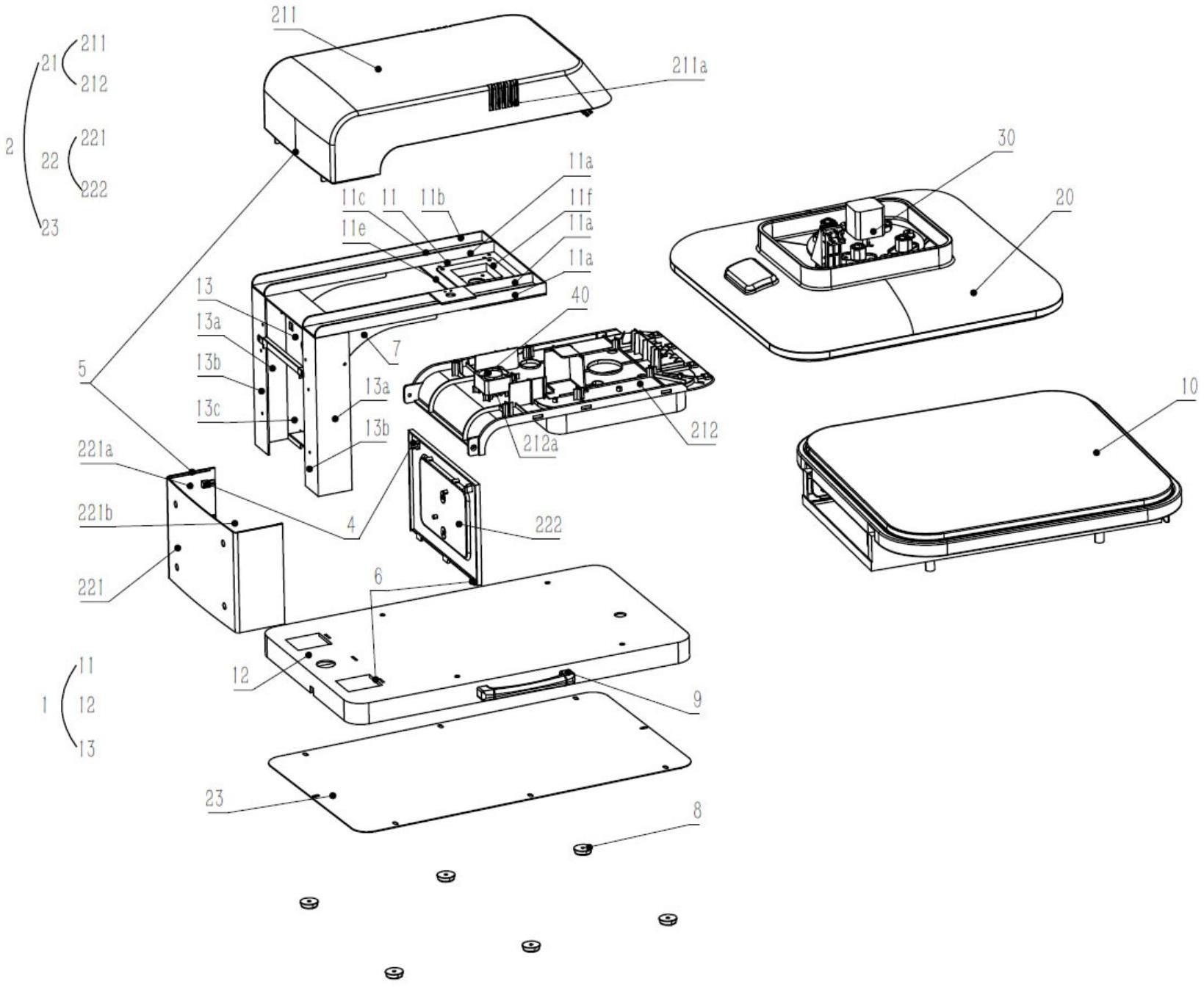

29.图3为烫画机的爆炸视图之一；
30.图4为烫画机的爆炸视图之二；
31.图5为本实用新型中支架的立体结构示意图；
32.其中：支架1、外壳件2、第一连接结构3、第二连接结构4、第三连接结构5、第四连接结构6、三角支撑件7、脚垫8、把手9、托座10、热压板组件20、驱动装置30、散热机构40、上支架11、下支架12、侧支架13、上壳件21、侧壳件22、下壳盖23、上壳211、上壳下盖212、侧壳221、侧壳盖222、加强筋11a、外围壁11b、上支架腔室11c、连接孔11d、安装口11e、驱动安装架11f、承托面12a、承托侧壁12b、承托底边12c、侧壁13a、后壁13b、侧支架腔室13c、侧壳壁221a、侧壳腔室221b、散热出风口211a、散热进风口212a。
具体实施方式
33.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳的实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。
34.需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”、“上”、“下”、“前”、“后”以及类似的表述只是为了说明的目的。
35.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
36.下面，结合附图以及具体实施方式，对本实用新型做进一步描述：
37.如图1-5所示，一种烫画机主架，由支架1和外壳件2组成，其特征在于，所述支架1包括平行设置的上支架11和下支架12，以及通过螺钉或焊接与上支架11和下支架12连接的侧支架13；
38.所述外壳件2包括包覆上支架11的上壳件21、包覆侧支架13的侧壳件22和设置于下支架12底部的下壳盖23；所述上壳件21包括上壳211和上壳下盖212；所述侧壳件22包括侧壳221和侧壳盖222。
39.进一步的，如图1-5所示，所述侧支架13的两侧相对设置有向外弯折延伸的侧壳侧壁13a；所述侧壳侧壁13a上设置有向内弯折延伸的后壁13b；所述侧支架13与侧壳侧壁13a和后壁13b之间形成具有开口的侧支架腔室13c。
40.在该实施例中，通过上述结构，减少侧支架13的重量，保证侧支架13的结构刚度，并使其内部形成可以容纳安装主控制板的侧支架腔室13c，提升安装空间。
41.进一步的，如图1-5所示，所述上支架11的表面相对设置有向上延伸的加强筋11a；所述加强筋11a从上支架11的左端延伸至右端；
42.所述上支架11的外沿设置有外围壁11b；所述上支架11位于加强筋11a与外围壁11b之间形成上支架腔室11c；所述上支架腔室11c内开设有与上壳下盖212连接的连接孔11d；所述上支架11位于两所述加强筋11a之间开设有安装口11e；所述安装口11e远离侧支架13的一端设置有驱动安装架11f。
43.在该实施例中，通过上述结构，减少上支架11的重量，保证上支架11的结构刚度，且结构便于与上壳下盖212、上壳211和驱动装置的连接安装，安装稳固，且提升安装空间。
44.进一步的，如图1、2、3所示，所述上壳211为四周及上侧连续封闭，下侧开口的结构体；所述上壳211包裹上支架11以及侧支架13的上部；所述上壳下盖212与上壳211的下侧开口连接；所述上壳下盖212与上壳211的下侧开口连接处设置有第一连接结构3；所述第一连接结构3为扣接结构或螺钉连接结构。
45.在该实施例中，所述上壳211和上壳下盖212包裹上支架11和侧支架13上部，并通过为扣接结构或螺钉连接结构的第一连接结构3连接，安装快捷，连接稳固，而且美观。
46.进一步的，如图2、3、4所示，所述侧壳221的两侧相对设置有侧壳壁221a；所述侧壳221与两所述侧壳壁221a之间形成容纳侧支架13的侧壳腔室221b；所述侧壳221和侧壳壁221a的上端与延伸至侧支架13的上壳211连接；所述侧壳221包裹所述侧支架13后通过侧壳壁221a与侧壳盖222连接；所述侧壳盖222与侧壳壁221a连接处设置有第二连接结构4；所述第二连接结构4为扣接结构或螺钉连接结构；
47.所述侧壳盖222的上端与延伸至侧支架13的上壳下盖212连接，下端与下支架12连接；所述侧壳盖222与上壳下盖212连接处以及与下支架12连接处分别设置有第三连接结构5和第四连接结构6；所述第三连接结构5和第四连接结构6为扣接结构。
48.在该实施例中，所述上壳211和上壳下盖212包裹上支架11和侧支架13上部，并通过第一连接结构3连接；所述侧壳221和侧壳盖222包括侧支架13，并通过第二连接结构4连接，并且两端与延伸至侧支架13上部的上壳211和上壳下盖212通过第三连接结构5和第四连接结构6连接，安装方便快捷，连接稳固，而且美观。
49.进一步的，如图2、3、4、5所示，所述上支架11与侧支架13连接的内角处设置有两个以上三角支撑件7；
50.所述三角支撑件7与上支架11连接的一端长度大小为0.5～0.8部上支架11的长度大小。
51.在该实施例中，通过上述结构，提升上支架11与侧支架13的连接强度和稳定性，有效防止驱动装置工作时抖动。
52.进一步的，如图3所示，所述下支架12包括承托面12a；所述承托面12a的外沿设置有向下弯折延伸的承托侧壁12b；所述承托侧壁12b远离承托面12a的一端设置有向内弯折延伸的承托底边12c；
53.所述承托面12a、承托侧壁12b和承托底边12c使所述下支架12形成具有腔室的矩形立体结构；所述下壳盖23通过承托底边12c与下支架12连接。
54.在该实施例中，通过上述结构，减少包裹于下支架12的壳件，减少下支架12的重量，优化下支架12的结构，保证下支架12的支撑强度。
55.进一步的，如图2、3、4所示，所述下壳盖23远离下支架12的一侧表面四周设置有多个脚垫8；所述下支架12位于左右两侧承托侧壁12b上分别设置有把手9。
56.在该实施例中，下壳盖23直接通过承托底边12c与下支架12连接，安装方便快捷，连接稳固，而且美观；同时通过在下支架12位于左右两侧承托侧壁12b上分别设置有把手9，便于整机的搬运。
57.进一步的，如图1、2、3、4所示，所述上壳211开设有两个以上散热出风口211a；所述上壳下盖212开设有一个以上散热进风口212a。
58.在该实施例中，通过上述结构，提升上壳件21内的排风散热性能。
59.本专利另一个目的是提供一种烫画机，包括以上所述的主架；
60.托座10，设置在上支架11上方，用于承托和移送烫画介质；
61.热压板组件20，设置于托座10与上支架11之间，并由驱动装置驱动上下移动；
62.驱动装置30，设置于下支架12且驱动端垂直向下与热压板组件20连接，用于驱动热压板组件20上下移动；
63.散热机构40，设置于上壳件21内，用于排出上壳件21内驱动装置30产生的热量。
64.在该另一实施例中，所述烫画机通过应用上述所述主架，减少烫画机的重量，降低成本，保证烫画机的整体刚度，运行稳定可靠；并且提升安装空间和美观性。
65.对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型专利权利要求的保护范围之内。
