1.本实用新型涉及树脂工艺品领域，具体涉及一种便于悬挂的座式树脂工艺品。


背景技术：

2.树脂工艺品摆放在家里或公共场所可以烘托艺术氛围、美化环境，还可陶冶情操。树脂工艺品有些是搁置在地面上或支架上的座式工艺品，有些是可悬挂在高处的悬挂式工艺品，座式工艺品若在其外壁上设置吊挂件会影响其美观性，因此一些座式工艺品考虑美观时不设立吊挂件，但未设置吊挂件的座式工艺品有时需要临时悬挂就不太方便。鉴于此，如果能对座式树脂工艺品进行改进，能在座式工艺品上设置隐藏式吊挂件，不需要吊挂时能够隐藏起来保持其外观的美感，需要临时吊挂时才显露出吊挂件，使座式工艺品便于悬挂，来满足树脂工艺品不同的摆放方式，扩大其使用范围，是本案需要解决的问题。


技术实现要素：

3.为克服现有技术中的不足，本实用新型公开一种便于悬挂的座式树脂工艺品，包括设有空腔的工艺品本体和置于其腔内的活动挂件单元和旋动单元，所述的活动挂件单元的两端设有一对可反向滑移的滑杆且在滑杆上设有挂孔或挂接钩；旋动单元固接在活动挂件单元的下方，其旋动时可驱使活动挂件单元两端的滑杆同时横向滑移，且向外滑移时可延伸到工艺品本体的外面，向内滑移时可隐藏到工艺品本体内且用封盖盖合。本实用新型通过对座式树脂工艺品进行改进，将活动挂件单元和旋动单元集成到工艺品本体的空腔内，利用活动挂件单元的一对可反向滑移的滑杆和可旋动的旋动单元，使工艺品本体在需要临时吊挂时才显露出滑杆上的挂孔或挂接钩，使座式工艺品便于悬挂，从而可满足树脂工艺品不同的摆放方式，可扩大其使用范围。
4.为实现上述目的，本实用新型采用的技术方案如下：
5.一种便于悬挂的座式树脂工艺品，包括工艺品本体，所述的工艺品本体为在其内部设有空腔且空腔的敞口向下的树脂工艺品，工艺品本体的底部设有底座，其特征在于：还包括活动挂件单元和旋动单元，所述的活动挂件单元在其两端设有一对可反向滑移的横杆且在横杆上设有挂接孔或挂接钩，所述的旋动单元设有立置的旋转轴，旋动单元置于活动挂件单元的下方且其旋转轴与活动挂件单元的中心固接，旋动单元旋动时可驱使活动挂件单元两端的横杆横向滑移，所述的活动挂件单元和旋动单元均置于工艺品本体的空腔内，活动挂件单元两端的横杆可同时向外滑移并可延伸到工艺品本体的外面或同时向工艺品本体的中心滑移并可藏入到工艺品本体内。
6.所述的活动挂件单元包括摆动座、连杆和滑杆，所述的摆动座为其两端对称设有摆臂且可转动的构件，所述的连杆和滑杆各为二件且分置于摆动座的左右两端，所述的连杆的一端与摆动座的一端摆臂铰接，其另一端与滑杆铰接。
7.所述的活动挂件单元还包括固定框和滑套，所述的滑套为二件且分别嵌入并固接在固定框两端设置的框壁上，所述的摆动座和连杆均置于固定框内，二件所述的滑杆可分
别穿过滑套且其一端悬置并延伸到固定框的框外，所述的滑杆可在滑套中横向滑动。
8.所述的固定框的两侧用连接板件固接在工艺品本体的空腔内。
9.所述的工艺品本体在与二件滑杆悬置端所对应的侧壁上分别设有窗孔，所述的滑杆横向滑动时可穿过该窗孔并可延伸到工艺品本体的外面。
10.所述的工艺品本体在其两个窗孔处分别设有封盖，二件封盖的内侧分别固接在滑杆的悬置端上，滑杆在向工艺品本体的中心滑移时可驱使封盖将工艺品本体的窗孔盖合。
11.所述的滑杆在邻近封盖的一端上设有挂孔或挂接钩。
12.所述的旋动单元包括转轴、安装板座和旋钮，所述的安装板座的中部设有带径向轴承和推力轴承的轴承座，所述的转轴可穿过安装板座并通过轴承座转动连接在安装板座上，所述的转轴的上端与活动挂件单元的摆动座的中心固接，转轴的下端与旋钮固接。
13.所述的安装板座固接在工艺品本体的空腔内。
14.由以上描述可知，本实用新型提供的一种便于悬挂的座式树脂工艺品的优点在于：在带有底座的工艺品本体内部设有空腔且空腔的敞口向下，将活动挂件单元和旋动单元固接在工艺品本体的空腔内，利用旋动单元旋动来驱使活动挂件单元的一对可反向滑移的滑杆向外延伸或向内缩进。向内缩进使滑杆上的挂孔或挂接钩完全隐藏在工艺品本体内并用封盖盖合，来保持工艺品本体的美观性；向外延伸时才显露出滑杆上的挂孔或挂接钩，来满足工艺品本体临时吊挂的需要，使座式工艺品可方便悬挂。本实用新型通过对座式树脂工艺品进行改进，可满足树脂工艺品不同的摆放方式，可扩大其使用范围。本实用新型设计合理，结构简单，成本低廉，便于推广。
附图说明

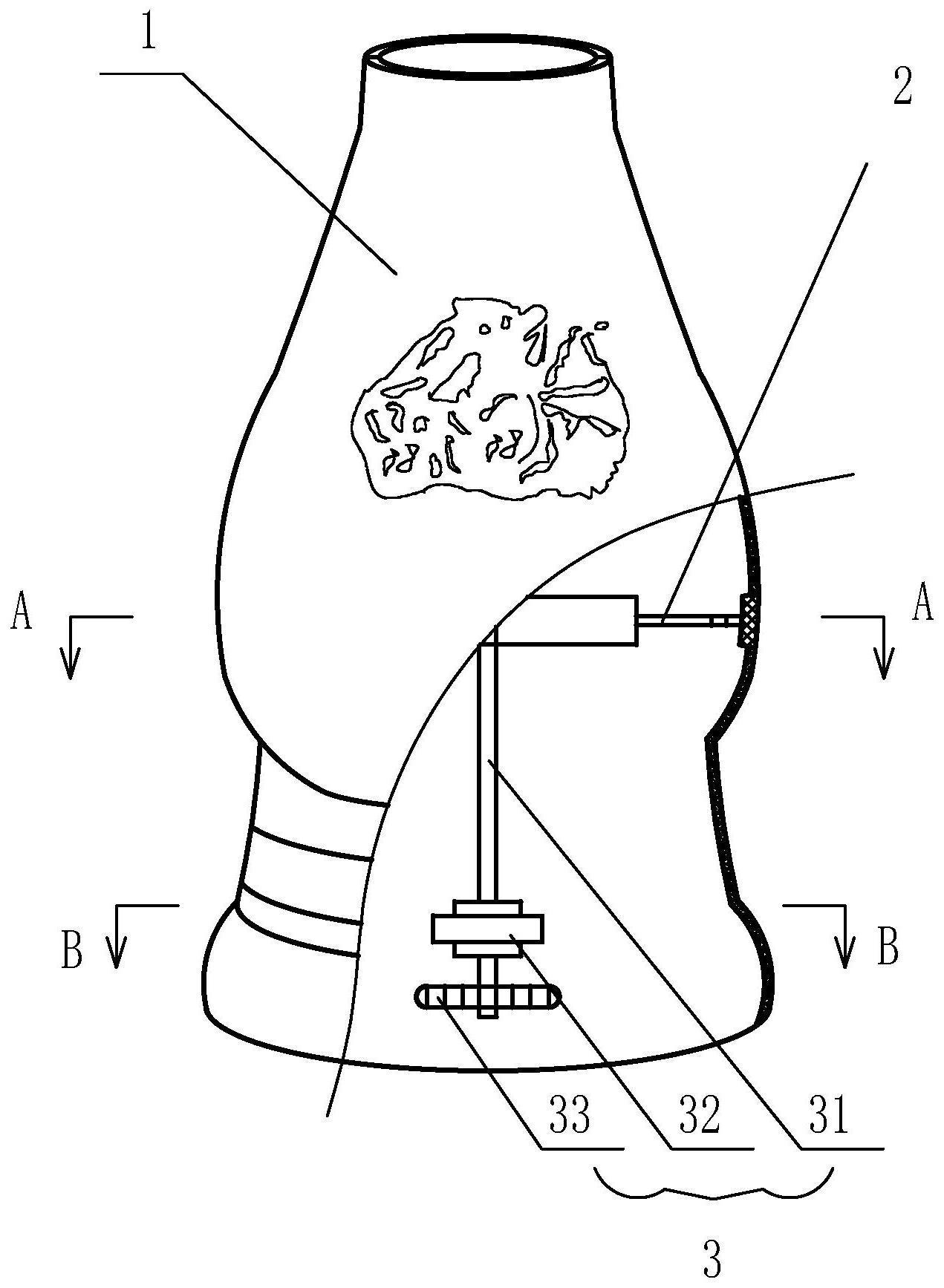

15.图1为本实用新型所述的一种便于悬挂的座式树脂工艺品的总体示意图；
16.图2为图1中的a-a放大示意图；
17.图3为图1中的b-b放大示意图；
18.图4为本座式树脂工艺品的滑杆延伸到工艺品本体外面时的状态示意图。
19.附图标记：
20.1工艺品本体；11封盖；2活动挂件单元；21固定框；22摆动座；23连杆；24滑杆；241挂孔；25滑套；3旋动单元；31转轴；32安装板座；33旋钮。
具体实施方式
21.以下通过具体实施方式对本实用新型作进一步的描述。
22.如图1和图4所示，本实用新型所述的一种便于悬挂的座式树脂工艺品包括工艺品本体1、活动挂件单元2和旋动单元3。所述的工艺品本体1为在其内部设有空腔且空腔的敞口向下的树脂工艺品，工艺品本体1的底部设有底座；所述的活动挂件单元2在其两端设有一对可反向滑移的横杆且在横杆上设有挂接孔或挂接钩，所述的旋动单元3设有立置的旋转轴，旋动单元3置于活动挂件单元2的下方且其旋转轴与活动挂件单元2的中心固接，旋动单元3旋动时可驱使活动挂件单元2两端的横杆横向滑移，所述的活动挂件单元2和旋动单元3均置于工艺品本体1的空腔内，活动挂件单元2两端的横杆可同时向外滑移并可延伸到工艺品本体1的外面或同时向工艺品本体1的中心滑移并可藏入到工艺品本体1内。
23.如图1、图2和图4所示，本实用新型所述的活动挂件单元2包括固定框21、摆动座22、连杆23、滑杆24和滑套25，所述的摆动座22为其两端对称设有摆臂且可转动的构件，所述的连杆23和滑杆24各为二件且分置于摆动座22的左右两端，所述的连杆23的一端与摆动座22的一端摆臂铰接，其另一端与滑杆24铰接。所述的滑套25为二件且分别嵌入并固接在固定框21两端设置的框壁上，所述的摆动座22和连杆23均置于固定框21内，二件所述的滑杆24可分别穿过滑套25且其一端悬置并延伸到固定框21的框外，所述的滑杆24可在滑套25中横向滑动。所述的固定框21的两侧用连接板件固接在工艺品本体1的空腔内。所述的工艺品本体1在与二件滑杆24悬置端所对应的侧壁上分别设有窗孔，所述的滑杆24横向滑动时可穿过该窗孔并可延伸到工艺品本体1的外面。所述的工艺品本体1在其两个窗孔处分别设有封盖11，二件封盖11的内侧分别固接在滑杆24的悬置端上，滑杆24在向工艺品本体1的中心滑移时可驱使封盖11将工艺品本体1的窗孔盖合。所述的滑杆24在邻近封盖11的一端上设有挂孔241或挂接钩，本实施例的滑杆24的一端上设有挂孔241。
24.如图1至图3所示，本实用新型所述的旋动单元3包括转轴31、安装板座32和旋钮33，所述的安装板座32的中部设有带径向轴承和推力轴承的轴承座，所述的转轴31可穿过安装板座32并通过轴承座转动连接在安装板座32上，所述的转轴31的上端与活动挂件单元2的摆动座22的中心固接，转轴31的下端与旋钮33固接，所述的安装板座32固接在工艺品本体1的空腔内。
25.本实用新型通过对座式树脂工艺品进行改进，将活动挂件单元和旋动单元集成到工艺品本体的空腔内，利用活动挂件单元的一对可反向滑移的滑杆和可旋动的旋动单元，使工艺品本体在需要临时吊挂时才显露出滑杆上的挂孔或挂接钩，使座式工艺品便于悬挂，从而可满足树脂工艺品不同的摆放方式，可扩大其使用范围。
26.上述仅为本实用新型的一个具体实施例，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
