1.本实用新型属于装饰物领域，尤其涉及一种可呈现多宝石表面效果的一体龟裂宝石面结构。


背景技术：

2.一般的量产商品，为了美观效果，会用大量的假宝石作为装饰，现有技术基本上是两种做法：1、在产品的表面，预留“镶嵌”的凹口，然后把假宝石植上去；2、把零散的小颗假宝石满布整个需要装饰的表面，但小颗假宝石因为粘不牢而脱落是常见的事。
3.可见，以上的做法都需要预先生产好的规范几何体的假宝石个体，然后再进行固定到具体的商品上，但这些做法生产的装饰物视觉效果单一，生产效率较低，并且假宝石容易脱落。


技术实现要素：

4.本实用新型目的在于提供一种一体龟裂宝石面结构，其形成的宝石面一体成型，不仅生产效益高，而且不存在着假宝石个体容易脱落的问题。
5.本实用新型是这样实现的，一种一体龟裂宝石面结构，包括反光层和散光体，所述散光体由透光材料制作，所述散光体位于所述反光层的前方，所述散光体的外侧面上设有多条龟裂缝，所述龟裂缝的边角设有倒角。
6.进一步的，带龟裂缝和倒角的所述散光体通过切割、浸蚀、模具注塑或压制成型。
7.进一步的，所述反光层定义所需的颜色或光学特性。
8.进一步的，所述反光层设置于所述散光体的局部表面上。
9.进一步的，上述一体龟裂宝石面结构还包括不透光的基层，所述反光层通过在所述基层的表面上贴膜、涂层或者电镀形成。
10.进一步的，所述反光层通过贴膜、镀膜或涂层的方式形成，所述反光层位于所述散光体表面上或内部，所述反光层具备反光和/或透光效果。
11.进一步的，所述散光体内部具有空腔，所述空腔的腔壁设有所述反光层。
12.进一步的，上述一体龟裂宝石面结构还包括反光层安装件，所述反光层安装件的至少一侧面设有所述反光层，所述散光体盖设在所述反光层安装件的局部或全部表面上。
13.本实用新型与现有技术相比，有益效果在于：
14.本实用新型提供的一体龟裂宝石面结构，包括反光层以及位于反光面前方的散光体，散光体由透光材料制作，散光体的外侧面上设有多条龟裂缝，龟裂缝的边角设有倒角。光线从外部射入，经反光层反射后，再经散光体的倒角散射，可在一体龟裂宝石面结构的表面(即散光体的外表面)形成多颗宝石的效果，反光层可带有任何所需的颜色，例如反光层为红色则产生红宝石的效果，反光层为蓝色则产生蓝宝石的效果。反光层也可以由多种颜色拼成，拼图不需要跟龟裂缝对应，只要它的尺寸比例跟龟裂的尺寸比例相近，众多倒角会把不同颜色的光线往四周不同角度反射，形成多颗不同颜色宝石的效果。
15.可见，本实用新型的一体龟裂宝石面结构，通过设置带倒角的龟裂缝，可以在散光体的表面形成多颗宝石面的外观效果，宝石面一体成型，生产效益高，而且不存在着假宝石个体容易脱落的问题。
16.本实用新型的一体龟裂宝石面结构可以直接作为产品，也可以应用到任何几何形状和拓扑对象的表面，无需根据传统几何结构来布置的宝石切面或倒角系统，令产品的设计能更灵活和更有视觉冲击力。
附图说明

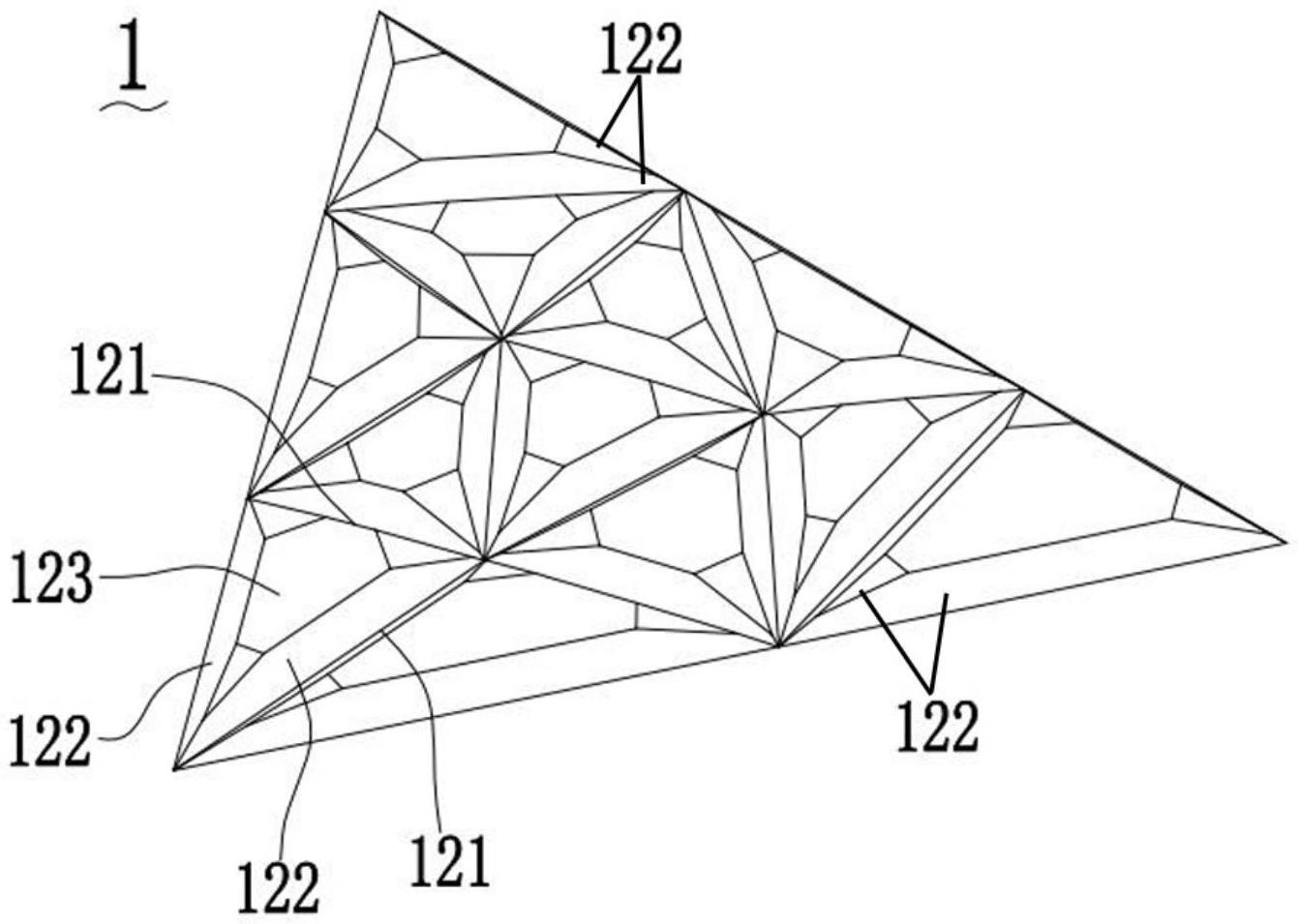

17.图1是本实用新型实施例一提供的一种一体龟裂宝石面结构的立体结构示意图；
18.图2是图1所示一体龟裂宝石面结构的分解结构示意图；
19.图3是本实用新型实施例一提供的一种球状的一体龟裂宝石面结构的剖视示意图；
20.图4是本实用新型实施例一提供的一种带有边框的一体龟裂宝石面结构的分解结构示意图；
21.图5是本实用新型实施例提供的一种安装有一体龟裂宝石面结构的玩具的立体结构示意图；
22.图6是本实用新型实施例提供的一种作为饰物的一体龟裂宝石面结构的立体结构示意图。
23.图7是本实用新型实施例二提供的反光层位于散光体一侧面的一体龟裂宝石面结构的侧面示意图；
24.图8是本实用新型实施例二提供的反光层位于散光体内部的一体龟裂宝石面结构的剖视示意图；
25.图9是本实用新型实施例二提供的将龟裂宝石面结构作为灯罩的结构示意图。
26.图中标记说明：
27.一体龟裂宝石面结构1、反光件11、反光层111、反光层安装件112、散光体12、龟裂缝121、倒角122、仿宝石单体123、空腔124、安装体13、四面体收纳盒子模块10、铰链结构20。
具体实施方式
28.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
29.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“前”、“后”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性；此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述
术语在本实用新型中的具体含义。
30.实施例一：
31.请参看图1及图2，示出了实施例一提供的一种一体龟裂宝石面结构1，包括反光件11和散光体12，其中，反光件11包括不透光的基层和设置在基层上的反光层111。散光体12设置于反光层111的前方，散光体12由透光材料制作，散光体12的外侧面上设有多条龟裂缝121，龟裂缝121两侧的边角设有倒角122。
32.上述龟裂缝121上的倒角122可通过切割、浸蚀、模具注塑或压制成型，本实施例的散光体12由透明材料制作，如透明的塑料、玻璃等材料。可根据散光体12所采用的具体材料，选择合适的加工方式，本实施例不限定倒角122的形成方式，例如，当散光体12为塑料材质时，可选用注塑成型的方式形成倒角122，当散光体12为玻璃材质时，可选用切割方式形成倒角122。
33.本实施例的龟裂缝121可以设计成直线或曲线，倒角122可以设计成平面、单曲面、双曲面等其他形式。
34.多条龟裂缝121可以是相互连通的，也可以是不连通的。本实施例示出了多条龟裂缝121相互连通，形成网格状的结构，从而营造出多颗宝石镶嵌在一起的外观效果。相应的，每一网格的形状(即每一颗假宝石的形状)与被其包围的散光体12上的仿宝石单体123的形状相匹配。如图1及图2所示，示出了散光体12上的仿宝石单体123为三角形的实现形式。在实际应用中，也可以根据需要，将散光体12上的仿宝石单体123设计成矩形、菱形、五边形或其他规则或不规则多边形。
35.反光层111可以通过在基层的表面上贴膜、涂层或电镀形成，该反光层111是连续的或镂空的透明或不透明材质。
36.反光层111的根据具体需要，自定义颜色或光学特性。具体的，反光层111可以是任何纯色、两种或以上纯色组合，或其他变色材料，如不同光线角度产生不同颜色效果的材料。可以理解的是，当反光层111作为基层11的一个面时，反光层111和基层实质是一块不透明的片材，如铝箔、锡纸或电镀塑料等。
37.在反光层111布置方面，反光件11可以设计成片状，其一面或两面都可以(即正面和/或背面)设有反光层111。其中，请参看图2，示出了反光件11的正面设有反光层111的实施方式，该实施方式中，包括反光件11仅覆盖散光体12的底部区域。在其他实施方式中，反光件11也可以由散光体12的底部区域往散光体12的侧面延伸，即是反光件11可覆盖散光体12的底部及部分外周缘。
38.反光件11也可以设计成块状、球状、柱状、环状或其他任何立体形状。当反光件11为立体结构时，可以将基层变为反光层安装件112，反光层安装件112可以是实心结构，也可以是空心结构。反光层安装件112的部分或全部表面上设有反光层111，散光体12可固定在反光件11的部分表面上，或者，如图3所示，示出了反光件11呈球状的实施方式，此时，反光层安装件112为球状，反光层111包裹反光层安装件112外周缘，散光体12包裹反光件11。
39.上述图1及图2所示的一体龟裂宝石面结构1是无边框的，在其他实施方式中，一体龟裂宝石面结构1也可以是有边框的，如图4所示，本实施例的一体龟裂宝石面结构1还包括安装体13，安装体13为中空框架结构，安装体13具有多个侧面，反光层111也可以不是单一的平面，除了只设置在散光体12的底面，其也可以覆盖散光体12的侧面。两种做法都有其可
取之处：要是在散光体12侧面暴露基层的颜色，该颜色也会出现在整体的宝石效果里，龟裂宝石面会跟产品的整体颜色更融合。反之，龟裂宝石面的效果能更突出。
40.以上举列了反光层111设置在基层上的实现方式，在其他实现方式中，反光层111也可以直接设置在散光体12的表面上，如反光层111可直接设置于散光体12的底面或某个侧面。
41.本实施例的一体龟裂宝石面结构实现外观呈多颗宝石效果的原理如下：
42.光线从外部射入，经反光层111反射后，变为带有颜色的光线，该有颜色光线经散光体12的倒角散射后，可在一体龟裂宝石面结构1的表面(即散光体12的外表面)形成多颗宝石的效果，例如反光层111为红色则产生红宝石的效果，反光层111为蓝色则产生蓝宝石的效果。
43.可见，本实施例的一体龟裂宝石面结构1，通过设置带倒角122的龟裂缝121，可以在散光体12的表面形成多颗宝石面的外观效果，由于形成的宝石面一体成型，生产效率高，而且不存在着假宝石个体容易脱落的问题。将该一体龟裂宝石面结构1直接作为产品，或作为饰物应用到各类产品上，可以提高产品的觉冲击力和生产成本效益。
44.请参看图5，示出了将本实施例的一体龟裂宝石面结构1应用至动态环形收纳盒子组上的实施情形。
45.该动态环形收纳盒子组包括多个四面体收纳盒子模块10，多个四面体收纳盒子模块10通过铰链结构20拼装，每个四面体收纳盒子模块10的外表面均设有一体龟裂宝石面结构1。由于采用铰链结构20的连接方式，因此，相邻的两个四面体收纳盒子模块10可以相互转动，通过变换相邻两个四面体收纳盒子模块10的角度，可连动所有四面体收纳盒子模块10，令整体变成一个能翻动的环，龟裂宝石面可以在转动时产生五光十色的效果。
46.请参看图6，示出了将本实施例一体龟裂宝石面结构1作为单曲面蝴蝶结状饰物的实现情形。
47.实施例二：
48.本实施例提供了另一种龟裂宝石面结构1，包括反光层111和散光体12，本实施例的反光层111具备反光和/或透光效果，反光层111设置在散光体12表面上或内部。请参看图7，示出了散光体12的一侧面设有反光层111的实施方式，请参看图8，示出了反光层111嵌置于散光体内部的实施方式。
49.另外，请参看图9，示出了将龟裂宝石面结构1作为灯罩应用的实施方式，该龟裂宝石面结构1的散光体12内部具有空腔124，空腔124的腔壁设有反光层111。此时，散光体12和反光层111共同构成一个灯罩，光源位于空腔124内，光源往四周射出光线，并通过反光层111反光和透射，光线附加上反光层111所带的颜色，最后于散光体12的龟裂宝石面射出，不仅可以提高灯罩的视觉冲击效果，还可以在天花板形成投射光斑。上述反光层111除设置在空腔124的腔壁上，还可以零散地分布在散光体12内，亦可获得同样的效果。上述反光层111可以是透光的，也可以是不透光的，可以是覆盖散光体12整个表面，也可以是覆盖散光体12局部表面(如镂空)。
50.因为散光体12可以是通过注塑制造的塑胶件，也可以是通过压模生产的玻璃件，所以应用范围很广。结合以上实施方式，容易知道，本实用新型的一体龟裂宝石面结构1可以作为单独的产品，如果作为灯具、器皿、饰物。也可以作为固定在各种产品表面的装饰结
构，如固定在家具、玩具、日常生活用品、衣物、箱包等产品上。
51.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
