1.本实用新型涉及一种招标文件盖章装置技术领域，尤其涉及一种招标文件盖章装置。


背景技术：

2.招标是指买方根据所需求的物料、技术、工程等条件发出邀请卖方投标的操作，为了清晰表明项目清单、预算与要求，买方常制作招标书以供参考、展示，且文件内部多处需要加盖公章以示权威，现有的盖章方式多为人工手动进行操作。
3.专利公开号为cn214822036u的中国专利公开了一种工程造价用招标文件盖章装置，包括底板、支架和印章，还包括主驱动机构、副驱动机构和盖章机构，支架包括竖直设置在底板上的装置主板和与装置主板顶部垂直连接的装置横板；主驱动机构与副驱动机构均设置在装置横板上，主驱动机构的输出端与副驱动机构连接，带动副驱动机构左右移动，副驱动机构的输出端与盖章机构的顶部连接，带动盖章机构上移动，盖章机构的底部与印章连接，带动印章上下运动，主驱动机构、副驱动机构和盖章机构均位于底板的上方。本实用新型不仅提升装置的工作适用范围，降低工作人员的作业强度，还提高装置的使用便捷性。
4.上述招标文件盖章装置不能对文件进行限位，使得文件在盖章过程中容易移动，出现盖章不精准的情况。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种招标文件盖章装置。
6.为了实现上述目的，本实用新型采用了如下技术方案：一种招标文件盖章装置，包括底座，所述底座的上端前侧开设有第一滑槽，所述第一滑槽的内部转动连接有双向螺杆，所述第一滑槽的上端两侧均设置有装夹组件，所述装夹组件包括第一滑块，所述第一滑块均与第一滑槽滑动连接，且第一滑块分别与双向螺杆的一侧螺纹连接，所述第一滑块的上端均固定连接有侧板，所述底座的上端靠近后侧的位置固定连接有挡板，所述底座的上端后侧开设有第二滑槽，所述第二滑槽的上端设置有升降组件,所述升降组件的前端设置有移动组件，所述移动组件的下端设置有盖章组件，所述升降组件包括第一滑轨，所述移动组件包括第二滑轨，所述盖章组件包括第四滑块。
7.进一步的，所述底座的右侧前端固定连接有第一伺服电机，所述第一伺服电机的输出端与双向螺杆的一端固定连接。
8.进一步的，所述第二滑槽的内部转动连接有第一螺杆，所述第一滑轨的下端固定连接有第二滑块，所述第二滑块与第二滑槽滑动连接，且第二滑块与第一螺杆螺纹连接。
9.进一步的，所述底座的右侧后端固定连接有第二伺服电机，所述第二伺服电机的输出端与第一螺杆的一端固定连接。
10.进一步的，所述第一滑轨的内部转动连接有第二螺杆，所述第二滑轨的后端固定
连接有第三滑块，所述第三滑块与第一滑轨滑动连接，且第三滑块与第二螺杆螺纹连接。
11.进一步的，所述第一滑轨的上端固定连接有第三伺服电机，所述第三伺服电机的输出端与第二螺杆的上端固定连接。
12.进一步的，所述第二滑轨的内部转动连接有第三螺杆，所述第四滑块与第二滑轨滑动连接，且第四滑块与第三螺杆螺纹连接，所述第二滑轨的前端固定连接有第四伺服电机，所述第四伺服电机的输出端与第三螺杆的前端固定连接。
13.进一步的，所述第四滑块的下端固定连接有电动伸缩杆，所述电动伸缩杆的输出端固定连接有安装壳体，所述安装壳体的下端四角处均固定连接有弹簧，所述弹簧的下端固定连接有限位框架，所述安装壳体的内部固定连接有印章。
14.本实用新型的有益效果：
15.本实用新型在使用时，该招标文件盖章装置，通过将整理好的文件置于底座上，使得文件的后端抵住挡板，再起到第一伺服电机带动双向螺杆转动，可以带动装夹组件通过第一滑块沿着第一滑槽移动，从而可以通过侧板对文件的两侧进行限位，使得文件居中，便于后续的盖章。
附图说明
16.为了更清楚地说明本实用新型的技术方案，下面将对具体实施方式描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

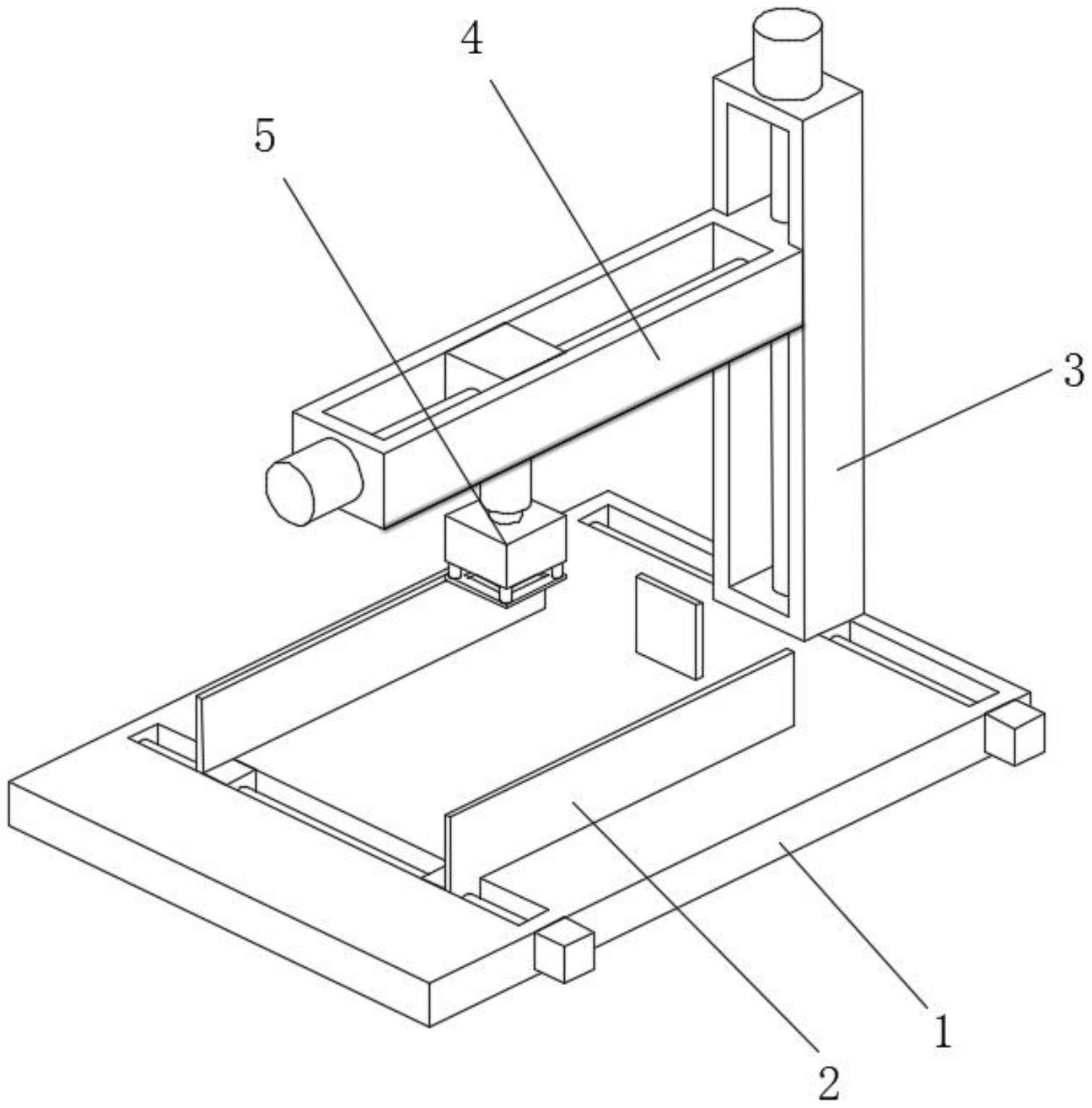

17.图1：本实用新型的正视图；
18.图2：本实用新型的升降组件结构示意图；
19.图3：本实用新型的装夹组件结构示意图；
20.图4：本实用新型的移动组件和盖章组件结构示意图。
21.附图标记如下：
22.1、底座；2、装夹组件；3、升降组件；4、移动组件；5、盖章组件；6、挡板；7、第一滑槽；8、双向螺杆；9、第一伺服电机；10、第二滑槽；11、第一螺杆；12、第二伺服电机；13、第二滑块；14、第一滑轨；15、第二螺杆；16、第三伺服电机；17、第一滑块；18、侧板；19、第二滑轨；20、第三螺杆；21、第三滑块；22、第四伺服电机；23、第四滑块；24、电动伸缩杆；25、安装壳体；26、弹簧；27、限位框架；28、印章。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
24.如图1-4所示，涉及一种招标文件盖章装置，包括底座1，底座1的上端前侧开设有第一滑槽7，第一滑槽7的内部转动连接有双向螺杆8，第一滑槽7的上端两侧均设置有装夹组件2，装夹组件2包括第一滑块17，第一滑块17均与第一滑槽7滑动连接，且第一滑块17分
别与双向螺杆8的一侧螺纹连接，第一滑块17的上端均固定连接有侧板18，底座1的上端靠近后侧的位置固定连接有挡板6，底座1的上端后侧开设有第二滑槽10，第二滑槽10的上端设置有升降组件3，升降组件3的前端设置有移动组件4，移动组件4的下端设置有盖章组件5，升降组件3包括第一滑轨14，移动组件4包括第二滑轨19，盖章组件5包括第四滑块23。
25.如图1-4所示，底座1的右侧前端固定连接有第一伺服电机9，第一伺服电机9的输出端与双向螺杆8的一端固定连接。
26.如图1-4所示，第二滑槽10的内部转动连接有第一螺杆11，第一滑轨14的下端固定连接有第二滑块13，第二滑块13与第二滑槽10滑动连接，且第二滑块13与第一螺杆11螺纹连接。
27.如图1-4所示，底座1的右侧后端固定连接有第二伺服电机12，第二伺服电机12的输出端与第一螺杆11的一端固定连接。
28.如图1-4所示，第一滑轨14的内部转动连接有第二螺杆15，第二滑轨19的后端固定连接有第三滑块21，第三滑块21与第一滑轨14滑动连接，且第三滑块21与第二螺杆15螺纹连接。
29.如图1-4所示，第一滑轨14的上端固定连接有第三伺服电机16，第三伺服电机16的输出端与第二螺杆15的上端固定连接，第三伺服电机16带动第二螺杆15转动可以带动移动组件4通过第三滑块21沿着第一滑轨14移动。
30.如图1-4所示，第二滑轨19的内部转动连接有第三螺杆20，第四滑块23与第二滑轨19滑动连接，且第四滑块23与第三螺杆20螺纹连接，第二滑轨19的前端固定连接有第四伺服电机22，第四伺服电机22的输出端与第三螺杆20的前端固定连接，第四伺服电机22带动第三螺杆20转动，可以带动盖章组件5通过第四滑块23沿着第二滑轨19移动。
31.如图1-4所示，第四滑块23的下端固定连接有电动伸缩杆24，电动伸缩杆24的输出端固定连接有安装壳体25，安装壳体25的下端四角处均固定连接有弹簧26，弹簧26的下端固定连接有限位框架27，安装壳体25的内部固定连接有印章28，通过设置的电动伸缩杆24可以带动安装壳体25下降，使得限位框架27与文件的上端接触，通过限位框架27对文件进行进一步的限位，压缩弹簧26后，通过印章28进行盖章。
32.工作原理：在使用时，通过将整理好的文件置于底座1上，使得文件的后端抵住挡板6，再启动第一伺服电机9带动双向螺杆8转动，可以带动装夹组件2通过第一滑块17沿着第一滑槽7移动，从而可以通过侧板18对文件的两侧进行限位，使得文件居中，设置的第二伺服电机12可以带动第一螺杆11转动，从而可以带动升降组件3通过第二滑块13沿着第二滑槽10移动，第三伺服电机16带动第二螺杆15转动可以带动移动组件4通过第三滑块21沿着第一滑轨14移动，第四伺服电机22带动第三螺杆20转动，可以带动盖章组件5通过第四滑块23沿着第二滑轨19移动，从而可以对盖章组件5的左右位置、高度和前后位置进行调节，使得盖章组件5可以移动到文件的指定位置，通过设置的电动伸缩杆24可以带动安装壳体25下降，使得限位框架27与文件的上端接触，通过限位框架27对文件进行进一步的限位，压缩弹簧26后，通过印章28进行盖章。
33.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释
本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
