1.本申请属于灭火设备技术领域，尤其涉及一种电池系统及其干粉灭火装置。


背景技术：

2.随着科技的不断发展，新能源越来越走进人们的生活当中，新能源电池的发展虽然带来了很多的便捷，但因为动力电池发生火灾的事故不断发生，目前出现火情时不能及时的自动灭火，导致火情发展造成较大的危险。


技术实现要素：

3.本实用新型的目的是为了解决上述的问题，而提出的一种电池系统及其干粉灭火装置。
4.为了实现上述目的，本申请采用了如下技术方案：
5.一种电池系统及其干粉灭火装置，包括电池箱，所述电池箱的内壁底部固定安设有电池组件，所述电池箱的上端相对一侧内壁通过轴承转动连接有调节螺杆，所述电池箱的上端外壁固定连接有调节电机，所述调节电机的输出端与调节螺杆的一端固定连接，所述调节螺杆的杆壁螺纹套接有移动座，所述移动座的侧壁开设有与调节螺杆螺纹套接的螺孔，所述移动座的下端通过往复偏转机构固定连接有干粉喷头，所述电池箱的上端通过多根支撑柱固定连接有干粉箱，所述干粉箱的下端固定安设有动力风机，所述动力风机的下端出风口固定连通有输送管，所述输送管的下端与干粉喷头固定连通。
6.优选的，所述移动座的上端固定连接有限位滑块，所述电池箱的内壁顶部开设有与限位滑块匹配滑接的限位滑槽。
7.优选的，所述往复偏转机构包括固定连接在移动座下端的u形固定板，所述u形固定板下端相对一侧侧壁通过转轴转动连接有偏转杆，所述偏转杆的下端固定连接在干粉喷头的上端，所述偏转杆的杆壁开设有条形通口，所述u形固定板相对一侧侧壁通过传动轴转动连接有两个侧板，两个所述侧板的一端侧壁固定连接有同一个拨动杆，所述u形固定板的外壁固定连接有旋转电机，所述旋转电机的输出端与传动轴的一端固定连接。
8.优选的，所述偏转杆为圆杆结构，且表面喷涂有一层滑动剂。
9.优选的，所述输送管具体为弹性伸缩管。
10.优选的，所述电池箱的内侧涂设有一层阻燃剂。
11.与现有技术相比，本申请提供了一种电池系统及其干粉灭火装置，具备以下有益效果：
12.该电池系统及其干粉灭火装置，通过设有的电池箱、电池组件和干粉喷头，当电池组件出现火情时，先启动调节电机，调节电机带动调节螺杆转动，通过调节螺杆和移动座的螺纹套接作用使得移动座带动干粉喷头移动至对应出火位置的电池组件处，动力风机将干粉箱内的灭火干粉通过输送管输送至干粉喷头内喷出，进行快速灭火操作，且在灭火的同时启动旋转电机，旋转电机通过传动轴带动侧板和拨动杆转动，使得拨动杆在偏转杆杆壁
的条形通口内往复挤推，使得偏转杆沿着转轴往复摆动，进而使得干粉喷头往复摆动，能够增大干粉灭火范围，保证了灭火质量和效率，能够实现电池系统的快速灭火操作，保证了使用安全性。
附图说明

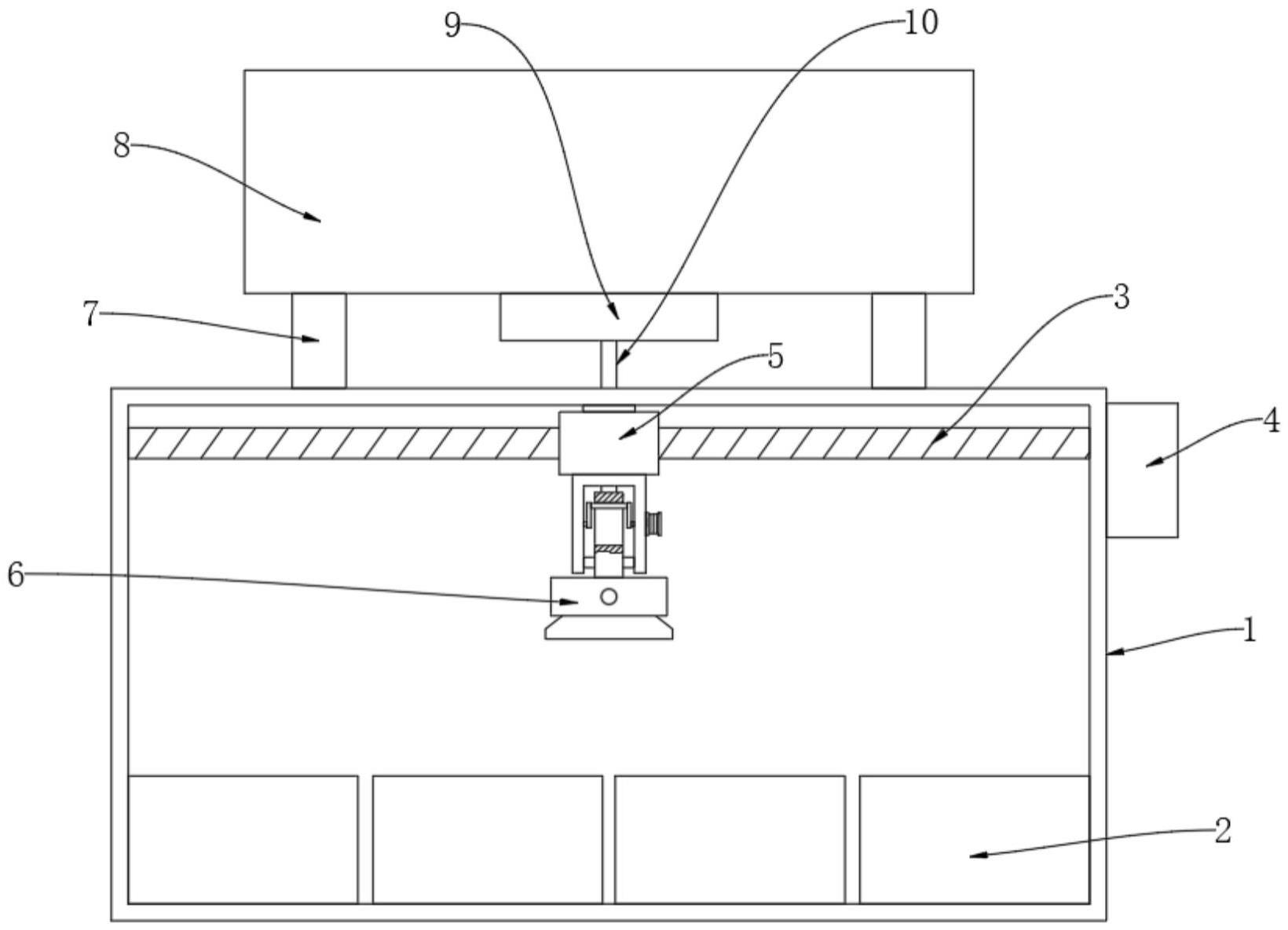

13.图1为本申请提出的一种电池系统及其干粉灭火装置的结构示意图；
14.图2为本申请提出的一种电池系统及其干粉灭火装置的部分放大结构示意图。
15.图中：1、电池箱；2、电池组件；3、调节螺杆；4、调节电机；5、移动座；6、干粉喷头；7、支撑柱；8、干粉箱；9、动力风机；10、输送管；11、u形固定板；12、转轴；13、偏转杆；14、条形通口；15、传动轴；16、侧板；17、拨动杆；18、旋转电机。
具体实施方式
16.下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。
17.参照图1-2，一种电池系统及其干粉灭火装置，包括电池箱1，电池箱1的内壁底部固定安设有电池组件2，电池箱1的上端相对一侧内壁通过轴承转动连接有调节螺杆3，电池箱1的上端外壁固定连接有调节电机4，调节电机4的输出端与调节螺杆3的一端固定连接，调节螺杆3的杆壁螺纹套接有移动座5，移动座5的侧壁开设有与调节螺杆3螺纹套接的螺孔，移动座5的下端通过往复偏转机构固定连接有干粉喷头6，电池箱1的上端通过多根支撑柱7固定连接有干粉箱8，干粉箱8的下端固定安设有动力风机9，动力风机9的下端出风口固定连通有输送管10，输送管10的下端与干粉喷头6固定连通。
18.移动座5的上端固定连接有限位滑块，电池箱1的内壁顶部开设有与限位滑块匹配滑接的限位滑槽。
19.往复偏转机构包括固定连接在移动座5下端的u形固定板11，u形固定板11下端相对一侧侧壁通过转轴12转动连接有偏转杆13，偏转杆13的下端固定连接在干粉喷头6的上端，偏转杆13的杆壁开设有条形通口14，u形固定板11相对一侧侧壁通过传动轴15转动连接有两个侧板16，两个侧板16的一端侧壁固定连接有同一个拨动杆17，u形固定板11的外壁固定连接有旋转电机18，旋转电机18的输出端与传动轴15的一端固定连接。
20.偏转杆13为圆杆结构，且表面喷涂有一层滑动剂。
21.输送管10具体为弹性伸缩管。
22.电池箱1的内侧涂设有一层阻燃剂。
23.现对本实用新型的操作原理做如下描述：
24.本申请使用时，通过设有的电池箱1、电池组件2和干粉喷头6，当电池组件2出现火情时，先启动调节电机4，调节电机4带动调节螺杆3转动，通过调节螺杆3和移动座5的螺纹套接作用使得移动座5带动干粉喷头6移动至对应出火位置的电池组件2处，动力风机9将干粉箱8内的灭火干粉通过输送管10输送至干粉喷头6内喷出，进行快速灭火操作，且在灭火的同时启动旋转电机18，旋转电机18通过传动轴15带动侧板16和拨动杆17转动，使得拨动杆17在偏转杆13杆壁的条形通口14内往复挤推，使得偏转杆13沿着转轴12往复摆动，进而使得干粉喷头6往复摆动，能够增大干粉灭火范围，保证了灭火质量和效率，能够实现电池
系统的快速灭火操作，保证了使用安全性。
25.以上所述，仅为本申请较佳的具体实施方式，但本申请的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本申请揭露的技术范围内，根据本申请的技术方案及其申请构思加以等同替换或改变，都应涵盖在本申请的保护范围之内。


技术特征：
1.一种电池系统及其干粉灭火装置，包括电池箱(1)，其特征在于，所述电池箱(1)的内壁底部固定安设有电池组件(2)，所述电池箱(1)的上端相对一侧内壁通过轴承转动连接有调节螺杆(3)，所述电池箱(1)的上端外壁固定连接有调节电机(4)，所述调节电机(4)的输出端与调节螺杆(3)的一端固定连接，所述调节螺杆(3)的杆壁螺纹套接有移动座(5)，所述移动座(5)的侧壁开设有与调节螺杆(3)螺纹套接的螺孔，所述移动座(5)的下端通过往复偏转机构固定连接有干粉喷头(6)，所述电池箱(1)的上端通过多根支撑柱(7)固定连接有干粉箱(8)，所述干粉箱(8)的下端固定安设有动力风机(9)，所述动力风机(9)的下端出风口固定连通有输送管(10)，所述输送管(10)的下端与干粉喷头(6)固定连通。2.根据权利要求1所述的一种电池系统及其干粉灭火装置，其特征在于，所述移动座(5)的上端固定连接有限位滑块，所述电池箱(1)的内壁顶部开设有与限位滑块匹配滑接的限位滑槽。3.根据权利要求1所述的一种电池系统及其干粉灭火装置，其特征在于，所述往复偏转机构包括固定连接在移动座(5)下端的u形固定板(11)，所述u形固定板(11)下端相对一侧侧壁通过转轴(12)转动连接有偏转杆(13)，所述偏转杆(13)的下端固定连接在干粉喷头(6)的上端，所述偏转杆(13)的杆壁开设有条形通口(14)，所述u形固定板(11)相对一侧侧壁通过传动轴(15)转动连接有两个侧板(16)，两个所述侧板(16)的一端侧壁固定连接有同一个拨动杆(17)，所述u形固定板(11)的外壁固定连接有旋转电机(18)，所述旋转电机(18)的输出端与传动轴(15)的一端固定连接。4.根据权利要求3所述的一种电池系统及其干粉灭火装置，其特征在于，所述偏转杆(13)为圆杆结构，且表面喷涂有一层滑动剂。5.根据权利要求1所述的一种电池系统及其干粉灭火装置，其特征在于，所述输送管(10)具体为弹性伸缩管。6.根据权利要求1所述的一种电池系统及其干粉灭火装置，其特征在于，所述电池箱(1)的内侧涂设有一层阻燃剂。

技术总结
本申请涉及灭火设备技术领域，公开了一种电池系统及其干粉灭火装置，包括电池箱，所述电池箱的内壁底部固定安设有电池组件，所述电池箱的上端相对一侧内壁通过轴承转动连接有调节螺杆，所述电池箱的上端外壁固定连接有调节电机，所述调节电机的输出端与调节螺杆的一端固定连接，所述调节螺杆的杆壁螺纹套接有移动座，所述移动座的侧壁开设有与调节螺杆螺纹套接的螺孔，所述移动座的下端通过往复偏转机构固定连接有干粉喷头，所述电池箱的上端通过多根支撑柱固定连接有干粉箱，所述干粉箱的下端固定安设有动力风机。本申请能够增大干粉灭火范围，保证了灭火质量和效率，能够实现电池系统的快速灭火操作，保证了使用安全性。保证了使用安全性。保证了使用安全性。


技术研发人员：刘刚
受保护的技术使用者：南京空鹰系统工程有限公司
技术研发日：2023.05.04
技术公布日：2023/10/27
