1.本实用新型涉及地基基础加固技术领域，具体为一种地基基础加固装置。


背景技术：

2.地基基础是指以地基为基础的房屋的墙或柱埋在地下的扩大部分，地基基础的稳定关系着房屋或墙体的质量是否达标，现有技术中的钢管桩地基基础结构在长时间使用后不牢固，容易出现坍塌的情况，因此设计一种地基基础加固装置显得十分重要，比如：
3.中国专利授权公开号为cn214089821u的一种地基基础加固装置，包括承重底座、铰接件、万向轮、混凝土浇灌装置和打孔装置，所述混凝土浇灌装置包括存料箱、加料口、搅拌电机、驱动杆、搅拌杆、抽泵、抽料管、导料管、喷射把手、喷射开关、喷射主体和喷射口，所述打孔装置包括支撑板、螺纹电机、活动槽、活动块、螺纹杆、夹持件、旋转轴、液压杆、固定板、旋转电机、钻杆和钻头。本实用新型属于x技术领域，具体是一种地基基础加固装置，有效的解决了目前市场上现有的地基基础加固装置功能简单、结构简陋的缺陷，在利用浇灌混凝土的方式加固地基的同时，还可以事先进行钻孔，无需工人使用别的器械来进行钻孔，省时省力，提高了施工的效率。
4.但是上述现有技术方案存在以下缺陷：其不便于地基基础加固装置对地基柱进行定位锁紧及稳定加固，同时，不便于地基基础加固装置进行安装，因此，本实用新型提供一种地基基础加固装置，以解决上述提出的问题。


技术实现要素：

5.本实用新型的目的在于提供一种地基基础加固装置，以解决上述背景技术中提出的其不便于地基基础加固装置对地基柱进行定位锁紧及稳定加固，同时，不便于地基基础加固装置进行安装的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种地基基础加固装置，包括：
7.地基基础本体，所述地基基础本体的左端设置有第一定位块，且第一定位块的外端连接有第一定位板，所述第一定位板的外端设置有连接组合件，且连接组合件包括第一连接板、引导杆和限位块；
8.第二连接板，其设置在连接组合件的内端，且第二连接板的内端连接有第二定位板，所述第二定位板的内端安装有第二定位块，且第二定位板的下端安装有衔接块；
9.衔接栓，其设置在衔接块的内端，且衔接栓的内侧设置有衔接板，所述衔接栓的内端连接有承重板，且承重板的下端安装有承重杆，并且承重杆的下端设置有支撑板。
10.优选的，所述地基基础本体与第一定位块和第二定位块均相对卡合连接，且第一定位块在第一定位板的内端呈等间距设置。
11.优选的，所述地基基础本体与第一定位板和第二定位板均相对卡合连接，且第一定位板与第二定位板均呈“u”字型结构。
12.优选的，所述第一定位板的外端设置有第一连接板，且第一连接板的内端安装有
引导杆，并且引导杆的外端连接有限位块。
13.优选的，所述引导杆与第一连接板和第二连接板均相对螺纹连接，且引导杆贯穿于第一连接板、第二连接板和限位块的内部，并且限位块呈圆环状结构。
14.优选的，所述衔接块与衔接栓相对螺纹连接，且衔接块与衔接板通过焊接连接，并且衔接块关于衔接板的水平中轴线上下对称设置。
15.优选的，所述衔接块呈“l”字型，且衔接块关于承重板的竖直中轴线前后对称设置。
16.优选的，所述承重杆关于承重板的中心呈等角度设置。
17.与现有技术相比，本实用新型的有益效果是：该地基基础加固装置，其便于地基基础加固装置对地基柱进行定位锁紧及稳定加固，同时，便于地基基础加固装置进行安装；
18.设有第一定位块、第一定位板和第二定位块，通过地基基础本体与第一定位块和第二定位块均相对卡合连接，且第一定位块在第一定位板的内端呈等间距设置，地基基础本体与第一定位板和第二定位板均相对卡合连接，且第一定位板与第二定位板均呈“u”字型结构，便于避免地基加固装置与地基基础本体之间发生滑动；
19.设有连接组合件、第二连接板和第二定位板，通过引导杆与第一连接板和第二连接板均相对螺纹连接，且引导杆贯穿于第一连接板、第二连接板和限位块的内部，并且限位块呈圆环状结构，便于地基基础加固装置对地基柱进行定位锁紧及加固；
20.设有衔接块、衔接栓和衔接板，通过衔接块与衔接栓相对螺纹连接，且衔接块与衔接板通过焊接连接，并且衔接块关于衔接板的水平中轴线上下对称设置，衔接块呈“l”字型，且衔接块关于承重板的竖直中轴线前后对称设置，承重杆关于承重板的中心呈等角度设置，便于地基基础加固装置进行安装。
附图说明

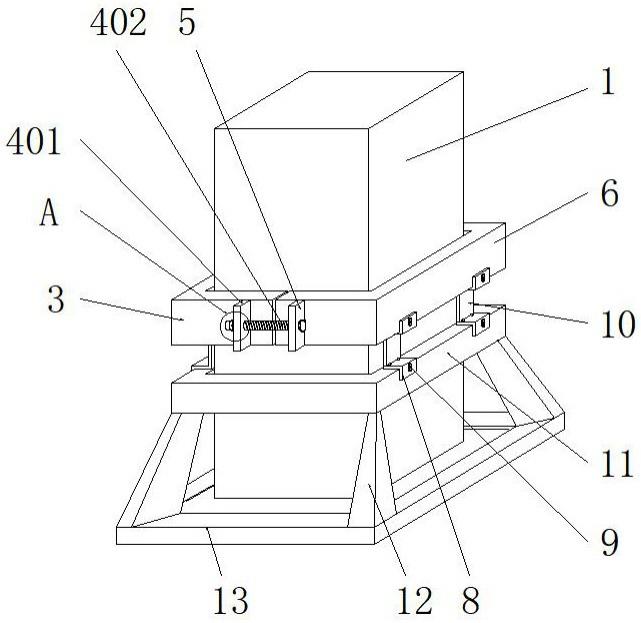

21.图1为本实用新型整体结构示意图；
22.图2为本实用新型连接组合件与第二连接板连接整体结构示意图；
23.图3为本实用新型衔接块与衔接栓连接整体结构示意图；
24.图4为本实用新型图1中a处放大结构示意图。
25.图中：1、地基基础本体；2、第一定位块；3、第一定位板；4、连接组合件；401、第一连接板；402、引导杆；403、限位块；5、第二连接板；6、第二定位板；7、第二定位块；8、衔接块；9、衔接栓；10、衔接板；11、承重板；12、承重杆；13、支撑板。
实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.请参阅图1-4，本实用新型提供一种技术方案：一种地基基础加固装置，包括：地基基础本体1，地基基础本体1的左端设置有第一定位块2，且第一定位块2的外端连接有第一定位板3，第一定位板3的外端设置有连接组合件4，且连接组合件4包括第一连接板401、引
导杆402和限位块403；第二连接板5，其设置在连接组合件4的内端，且第二连接板5的内端连接有第二定位板6，第二定位板6的内端安装有第二定位块7，且第二定位板6的下端安装有衔接块8；衔接栓9，其设置在衔接块8的内端，且衔接栓9的内侧设置有衔接板10，衔接栓9的内端连接有承重板11，且承重板11的下端安装有承重杆12，并且承重杆12的下端设置有支撑板13，组合构成一种地基基础加固装置。
28.如图1、图2和图4所示，地基基础本体1与第一定位块2和第二定位块7均相对卡合连接，且第一定位块2在第一定位板3的内端呈等间距设置，地基基础本体1与第一定位板3和第二定位板6均相对卡合连接，且第一定位板3与第二定位板6均呈“u”字型结构，将第一定位板3内端的第一定位块2、第二定位板6内端的第二定位块7均与地基基础本体1进行卡合连接，第一定位块2的外端设置有第一定位板3，第二定位块7的外端连接有第二定位板6，且第一定位板3与第二定位板6均呈“u”字型，将引导杆402拧进第一连接板401和第二连接板5的内端，使得第一连接板401与第二连接板5通过与引导杆402进行螺纹连接，带动第一定位板3与第二定位板6的内端进行接触，将限位块403套至引导杆402的外端，便于地基基础加固装置对地基柱进行定位锁紧及加固。
29.如图1和图3所示，引导杆402与第一连接板401和第二连接板5均相对螺纹连接，且引导杆402贯穿于第一连接板401、第二连接板5和限位块403的内部，并且限位块403呈圆环状结构，衔接块8与衔接栓9相对螺纹连接，且衔接块8与衔接板10通过焊接连接，并且衔接块8关于衔接板10的水平中轴线上下对称设置，衔接块8呈“l”字型，且衔接块8关于承重板11的竖直中轴线前后对称设置，承重杆12关于承重板11的中心呈等角度设置，将被定位锁紧的地基基础本体1卡合至承重板11的内端，将衔接块8分别焊接于衔接板10的上下两端，拧紧衔接栓9，使得衔接块8与第二定位板6、衔接块8与第一定位板3、衔接块8与承重板11均通过衔接栓9进行连接，当支撑板13加大地基与地面的接触面积后，地基基础本体1整体被进行加固，便于地基基础加固装置进行安装，这就是该地基基础加固装置的使用方法。
30.本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
31.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
