1.本实用新型涉及电动床技术领域，尤其是涉及一种摇摆律动床。


背景技术：

2.人的一生大约有1/3的时间是在睡眠中度过的，目前人们对睡眠的质量越来越重视，选择合适的床可以给人们带来舒适而又健康的睡眠。但是由于现代人的生活压力逐渐增加，部分的人们常有浅眠、睡眠中断及失眠等问题，导致他们会有白天精神不佳、疲劳、嗜睡、易怒或是抑郁等症状。
3.为此，各种各样的电动床在市场上不断涌现，电动床是一种床体形态能变化的新型床具，传统的电动床包括可翻转的活动床板，以及安装在电动床内部的驱动装置，例如电动推杆，该电动推杆用于抬升和降低可翻转的活动床板，以实现对床体形态的调节。
4.上述电动床运动形式比较单一，对于有浅眠、睡眠中断及失眠等问题的人们而言，还是存在局限性，因此，如何提高电动床的运动形式的多样化成为了本领域技术人员亟待解决的技术问题。


技术实现要素：

5.有鉴于此，本实用新型的目的在于提供一种摇摆律动床，以解决现有技术中的电动床由于运动形式比较单一，导致不能有效地辅助浅眠、睡眠中断及失眠等问题的人们有效入睡的技术问题。
6.为了实现上述目的，本实用新型提供了一种摇摆律动床，包括床架和床板，所述床板为可翻转的活动床板，所述床架设于所述床板的下方且与所述床板连接，所述床架内设有翻转驱动机构和第一摇摆驱动机构，所述翻转驱动机构与所述床板翻转驱动连接，所述第一摇摆驱动机构与所述床架摇摆驱动连接。
7.根据一种可选实施方式，所述床架包括固定床架和活动床架，所述活动床架套设于所述固定床架的内部，所述床板置于所述活动床架的上方且与所述活动床架连接，所述第一摇摆驱动机构与所述活动床架驱动连接。
8.根据一种可选实施方式，所述固定床架包括支撑框、支撑架和床脚，所述支撑架包括若干个，且沿着所述支撑框的宽度方向设于所述支撑框的下方，所述支撑架与所述支撑框固定连接，所述床脚包括若干个，且设于所述支撑框的连接处，与所述支撑框固定连接。
9.根据一种可选实施方式，所述支撑架呈u型结构，末端与所述支撑框固定连接。
10.根据一种可选实施方式，所述第一摇摆驱动机构包括电机、涡杆、涡轮、转动轴和偏心驱动组件，所述涡轮和所述涡杆通过连接板安装在所述支撑架上，所述电机与所述涡杆驱动连接，所述涡杆与所述涡轮传动连接，所述转动轴穿过所述涡轮，所述涡轮与所述转动轴驱动连接，所述偏心驱动组件设于所述转动轴上，包括若干个，且位于所述涡轮的两侧，所述偏心驱动组件与所述活动床架驱动连接。
11.根据一种可选实施方式，所述活动床架内部沿着宽度方向设有安装横梁，所述安
装横梁两端固定设于所述活动床架上，所述偏心驱动组件设于所述安装横梁的下方。
12.根据一种可选实施方式，所述偏心驱动组件包括偏心轮、轴承和轴承盖，所述轴承盖与所述安装横梁固定连接，所述偏心轮置于所述轴承盖的内部，所述偏心轮通过所述轴承与所述轴承盖连接，所述转动轴穿过所述偏心轮，所述转动轴转动带动所述偏心轮转动。
13.根据一种可选实施方式，所述转动轴的两端设有轴承支撑座，所述转动轴与所述轴承支撑座通过轴承连接，所述轴承支撑座固定设于所述支撑架上。
14.根据一种可选实施方式，所述第一摇摆驱动机构设于所述活动床架的头端，所述活动床架的尾端还设有同步运动机构，所述同步运动机构同时与所述床板和所述活动床架转动连接。
15.根据一种可选实施方式，所述同步运动机构为连杆或者第二摇摆驱动机构，所述第二摇摆驱动机构与所述第一摇摆驱动机构同步运动。
16.本实用新型提供的摇摆律动床，具有以下技术效果：
17.该种摇摆律动床，主要由床架和床板构成，床板为可翻转的活动床板，床架设于床板的下方，并且与床板连接，床架内设有翻转驱动机构和第一摇摆驱动机构，翻转驱动机构与床板翻转驱动连接，第一摇摆驱动机构与床架摇摆驱动连接，本实用新型的翻转驱动机构由于与床板翻转驱动连接，故床板在翻转驱动机构的带动下能够实现翻转运动，第一摇摆驱动机构由于与床架驱动连接，故床架在第一摇摆驱动机构的驱动下，能够实现摇摆运动，床架与床板根据需要同时运动，增加了电动床的运动形式，对于浅眠、睡眠中断及失眠等问题的人们能够有效地辅助入睡。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

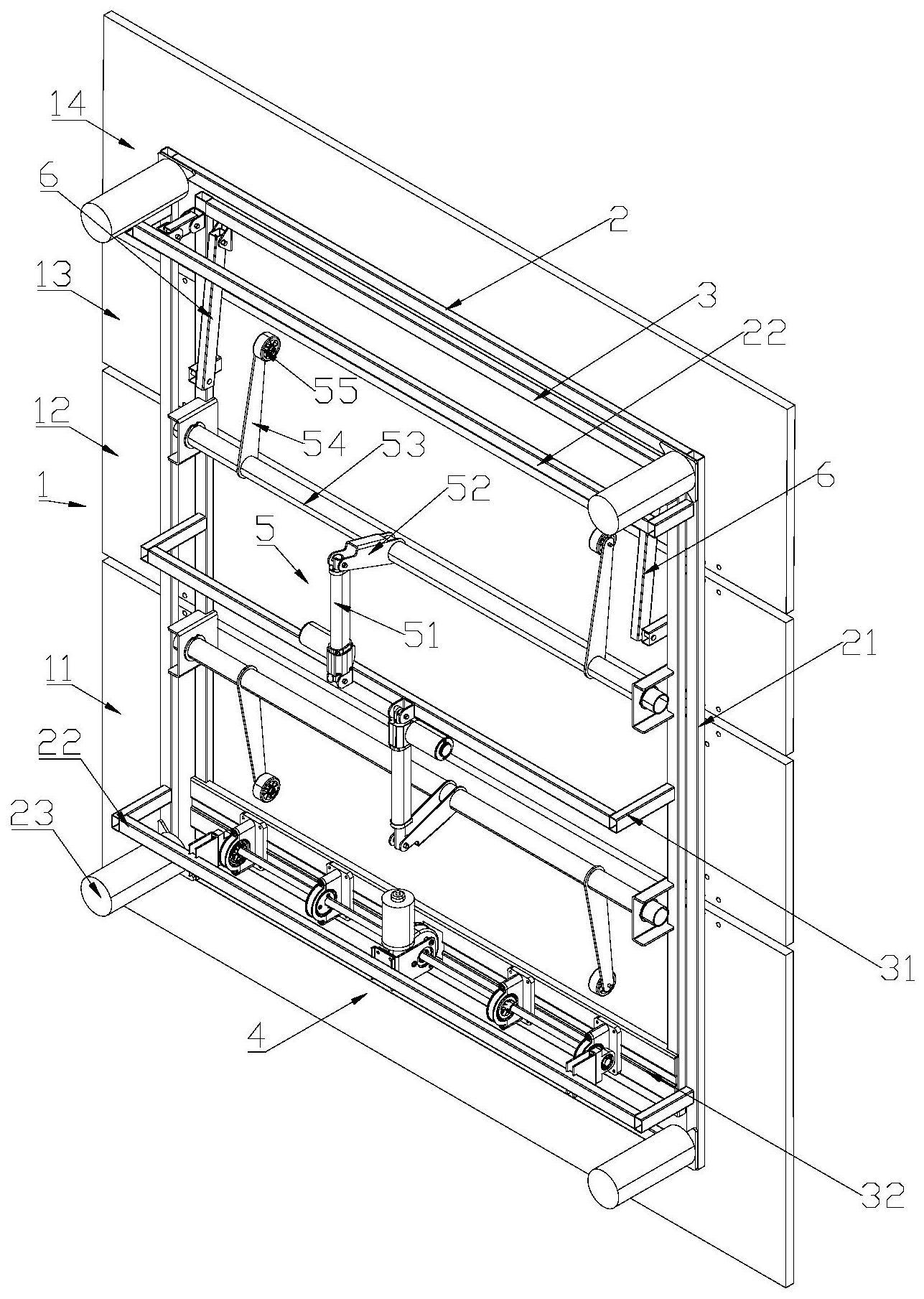

19.图1是本实用新型一实施例摇摆律动床的立体结构示意图；
20.图2是图1中摇摆律动床的另一立体结构图；
21.图3是图1中摇摆律动床的仰视图；
22.图4是图1中摇摆律动床的侧视图；
23.图5是图1中摇摆律动床的第一摇摆驱动机构的立体结构示意图；
24.图6是图4中第一摇摆驱动机构的仰视图；
25.图7是图4中第一摇摆驱动机构的侧视图；
26.图8是图4中第一摇摆驱动机构的涡轮和涡杆的结构示意图。
27.其中，图1-图8：
28.1、床板；11、头部板；12、固定板；13、腿部板；14、脚部板；
29.2、固定床架；21、支撑框；22、支撑架；23、床脚；
30.3、活动床架；31、第二支撑架；32、安装横梁；
31.4、第一摇摆驱动机构；41、电机；42、涡杆；43、涡轮；44、转动轴；45、偏心驱动组件；451、偏心轮；452、轴承；453、轴承盖；46、轴承支撑座；47、连接板；
32.5、翻转驱动机构；51、推杆；52、支耳；53、转轴；54、摆臂；55、滑轮；
33.6、连杆。
具体实施方式
34.为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。
35.背景技术中记载了电动床运动形式比较单一，对于有浅眠、睡眠中断及失眠等问题的人们而言，还是存在局限性，因此，如何提高电动床的运动形式的多样化成为了本领域技术人员亟待解决的技术问题。
36.为了克服该缺陷，本实用新型提供了一种摇摆律动床，构成摇摆律动床的翻转驱动机构，由于与床板翻转驱动连接，故床板在翻转驱动机构的带动下能够实现翻转运动，第一摇摆驱动机构由于与床架驱动连接，故床架在第一摇摆驱动机构的驱动下，能够实现摇摆运动，床架与床板根据需要同时运动，增加了电动床的运动形式，对于浅眠、睡眠中断及失眠等问题的人们能够有效地辅助入睡。
37.下面结合具体的附图1-8对本实用新型的技术方案进行详细的说明。
38.参见图1-图4，为本实用新型一实施例摇摆律动床的结构示意图，本实用新型的摇摆律动床为电动床的一种，其既可以实现床板1的翻转功能，又可以实现床架的摇动功能，与传统的电动床相比，增加了运动形式。
39.具体的，摇摆律动床包括床板1和床架。
40.参见图1-3所示，床板1包括头部板11、固定板12、腿部板13和脚部板14，头部板11、固定板12、腿部板13和脚部板14顺次设置，并且两两相邻之间铰接，这里的铰接是通过铰链实现的，即头部板11与固定板12通过铰链铰接，固定板12与腿部板13通过铰链铰接，腿部板13与脚部板14通过铰链铰接。
41.参见图1和图2所示，床架位于床板1的下方，床架包括固定床架2和活动床架3，固定床架2指的是相对某一静态参照物不发生运动，而活动床架3指的是相对某一静态参照物能够发生运动，本实施例的活动床架3和固定床架2大致均呈矩形并在水平面内延伸，具有多个互相搭接的纵向梁和横向梁，例如界面为矩形的钢梁，其形成整张电动床的基础。
42.其中，活动床架3的尺寸小于固定床架2的尺寸，故活动床架3位于固定床架2的内部，活动床架3与固定板12固定连接，与头部板11、腿部板13和脚部板14不连接，活动床架3内设有翻转驱动机构5和第一摇摆驱动机构4，翻转驱动机构5与床板1翻转驱动连接，第一摇摆驱动机构4与活动床架3摇摆驱动连接。
43.下面结合具体的附图对固定床架2、第一摇摆驱动机构4和翻转驱动机构5的具体结构进行详细的说明。
44.参见图1-3所示，固定床架2包括支撑框21、支撑架22和床脚23，支撑框21呈矩形结构，支撑架22位于支撑框21的下方，支撑架22沿着支撑框21的宽度方向布置，包括若干个，本实施例优选为两个，形状呈u型，末端与支撑框21的底面固定连接，本实施例的两个支撑架22间隔预设距离。
45.详细的，头部板11的下方具有一个支撑架22，该支撑架22的作用在于支撑第一摇摆驱动机构4；脚部板14的下方也具有一个支撑架22，该支撑架22的作用在于实现与活动床架3的连接，活动床架3的下方与支撑架22之间具有连杆6，连杆6的两端同时通过销轴与活动床架3和支撑架22转动连接，这样活动创床架的活动过程中，既能够保证与固定床架2之间的连接，还能够防止活动床架3相对固定床架2卡死。
46.本实施例还包括床脚23，床脚23安装在固定床架2的纵向梁和横向梁的连接处，床脚23包括若干个，本实施例的床脚23优选为四个，四个床脚23同时固定安装在固定床架2的纵向梁和横向梁的连接处。
47.参见图5-8所示，本实施例的第一摇摆驱动机构4包括电机41、涡杆42、涡轮43、转动轴44和偏心驱动组件45，涡轮43和涡杆42通过连接板47安装在支撑架22上，电机41与涡杆42驱动连接，涡杆42与涡轮43传动连接，转动轴44穿过涡轮43，涡轮43与转动轴44驱动连接，偏心驱动组件45设于转动轴44上，包括若干个，本实施例优选为4个，并且位于涡轮43的两侧，每侧各两个，偏心驱动组件45与活动床架3驱动连接。
48.进一步的，参见图1所示，活动床架3内部沿着宽度方向设有安装横梁32，安装横梁32两端固定设于活动床架3上，偏心驱动组件45设于安装横梁32的下方，即本实施例的偏心驱动组件45通过安装横梁32与活动床架3固定连接。
49.进一步的，继续参见图1所示，偏心驱动组件45包括偏心轮451、轴承452和轴承盖453，轴承盖453与安装横梁32固定连接，偏心轮451置于轴承盖453的内部，偏心轮451通过轴承452与轴承盖453连接，转动轴44穿过偏心轮451，转动轴44转动带动偏心轮451转动。
50.另外，转动轴44的两端设有轴承支撑座46，转动轴44与轴承支撑座46通过轴承连接，轴承支撑座46固定设于支撑架22上。
51.具体过程为：
52.电机41启动，带动涡杆42转动，涡杆42转动带动涡轮43转动，涡轮43的转动在带动转动轴44随之转动，转动轴44转动带动偏心轮451转动，由于轴承盖453与活动床架3上的安装横梁32固定连接，故偏心轮451转动带动活动床架3上下前后运动，即实现了活动床架3的运动。
53.参见图1-4图所示，本实施例的翻转驱动机构5包括两个，活动床架3位于固定板12的下方同样也设有第二支撑架31，该第二支撑架31也呈u型，末端焊接在活动床架3的两个相对的纵向梁上，两个翻转驱动机构5位于第二支撑架31的两侧，翻转驱动机构5具体包括推杆51、转轴53、支耳52和摆臂54，推杆51的一端安装在支撑架22上，转轴53与支撑架22间隔一定距离，并且优选为与支撑架22的横向梁平行，转轴53的两端可转动地安装在活动床架3的纵向梁上，支耳52固定安装在转轴53上，推杆51的另一端与支耳52驱动连接。
54.另外，摆臂54包括两根，分别位于支耳52的两侧，摆臂54的一端卡在转轴53上，其与转轴53之间不发生相对运动，摆臂54的另一端安装有滑轮55，滑轮55抵靠在头部板11和腿部板13的下表面。
55.推杆51优选为电动推杆51，电动推杆51为现有技术中常见的推杆51，直接外购即可，本实用新型对于推杆51的具体结构不在赘述。
56.具体驱动过程为：
57.推杆51收到启动指令后，推动支耳52向远离推杆51的方向运动，由于支耳52固定
在转轴53上，故转轴53随之发生转动，转轴53转动带动摆臂54跟着转动，由于摆臂54末端的滑轮55抵靠在头部板11的下表面上，故摆臂54转动会驱动头部板11和腿部板13也跟着转动(这里的转动角度小于30度)，其中转动是相对固定板12而言。
58.为了防止活动床架3在运动的过程中，出现卡死现象，故活动床架3的尾端还设有同步运动机构，第一摇摆驱动机构4设于活动床架3的头端，具体是第一摇摆驱动机构4位于头部板11的下方，同步运动机构位于腿部板13和脚部板14的下方，本实施例的同步运动机构同时与床板1和活动床架3转动连接。
59.参见图1所示，本实施例的同步运动机构优选为连杆6，参见图1和图3所示，连杆6的两端通过销轴与腿部板13和活动床架3的纵向梁连接，即连杆6能够相对活动床架3和腿部板13发生一定程度的微小转动。
60.在本实用新型的描述中，需要说明的是，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
61.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可视具体情况理解上述术语在本实用新型中的具体含义。
62.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
