1.本公开属于喷涂领域，具体涉及一种墙面喷漆设备。


背景技术：

2.随着现在科技的不断发展，建筑行业的不断进步，同时为了使得居住的环境显得更加好看，很多人会选择在墙面上喷涂漆料；在进行喷涂作业时，往往是由工人手持喷涂工具如油漆喷枪等工具，进行人工喷涂。在喷涂过程中，由于工人的操作问题，手持喷枪进行喷涂时，难免会对部分区域造成二次喷涂，从而导致喷涂的均匀度不佳，影响喷涂的整体效果。


技术实现要素：

3.针对现有技术的不足，本公开的目的在于提供一种墙面喷漆设备，解决了现有技术中喷漆作业时容易因为二次喷涂造成喷涂均匀度不佳，影响喷涂效果的问题。
4.本公开的目的可以通过以下技术方案实现：
5.一种墙面喷漆设备，其特征在于，包括有
6.移动架，移动架用于辅助设备进行的移动；
7.喷涂组件，喷涂组件安装在移动架上，用于对墙面进行喷涂；及
8.遮挡组件安装在移动架上，对不喷涂区域进行遮挡。
9.上述技术方案，其原理和效果为：
10.移动架辅助操作人员对设备进行移动，喷涂组件是向对墙面上下方向进行喷涂，遮挡组件对不喷涂区域进行遮挡，防止对已经喷涂的位置二次喷涂，造成喷涂的不均匀，以及对不喷涂区域造成污染。
11.所述喷涂组件包括有喷枪，所述喷枪安装在升降板上，所述升降板下方安装有油漆罐，油漆罐为喷枪提供油漆。
12.所述升降板上贯穿有滑动杆和螺纹杆，所述升降板与滑动杆滑动连接，升降板与螺纹杆螺纹连接。所述滑动杆两端固定安装在移动架上，所述螺纹杆上端转动连接在移动架上，螺纹杆下端固定连接在电机的输出端上，所述电机固定安装在移动架上。
13.所述遮挡组件包括有两块挡板，所述挡板对称设置在喷枪两侧，所述挡板固定连接在转轴上，所述转轴两端转动连接在移动架上。
14.所述挡板的下方设置有漏斗，所述漏斗固定连接在移动架上，在漏斗的下方设置有收集罐，所收集罐可拆卸连接在移动架上，收集罐下端设置有滑轨，所述收集罐可以在滑轨上滑入和滑出。
15.所述转轴上分别连接有传动皮带，两个传动皮带分别连接在两个齿轮的转动轴，所述两个齿轮相啮合，所述齿轮均转动连接在移动架上，所述齿轮其中一个上端固定连接有转盘。
16.所述挡板上设置有刮板，所述刮板通过套筒转动连接在转轴上，挡板的外端设置
有卡块，刮板跟随挡板的转动而转动，所述挡板内端固定连接有伸长块，所述伸长块设置在移动板的空腔内，刮板转动时伸长块可以在空腔内水平转动，移动板固定连接在喷枪上方。
17.所述移动架的下端设置有多个移动滚轮，所述移动滚轮安装在转动座上，所述转动座转动连接在移动架上。
18.所述移动架上固定连接有多个定位滚轮。
19.关于上述技术方案中涉及的名词、连接词或者形容词部分解释如下：
20.连接：指用螺钉、螺栓和铆钉等紧固件将两种分离型材或零件连接成一个复杂零件或部件的过程。
21.滑动连接：两个物体接触，但不固定，二者可相对滑动。
22.本公开的有益效果：
23.1、本装置通过设置遮挡组件实现对不需要喷涂的区域进行遮挡，对已经喷涂的位置二次喷涂，造成喷涂的不均匀，同时防止对不喷涂区域造成污染。
24.2、移动组件辅助使用者对装置进行移动，同时可以提高喷涂的均匀度。
附图说明
25.为了更清楚地说明本公开实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

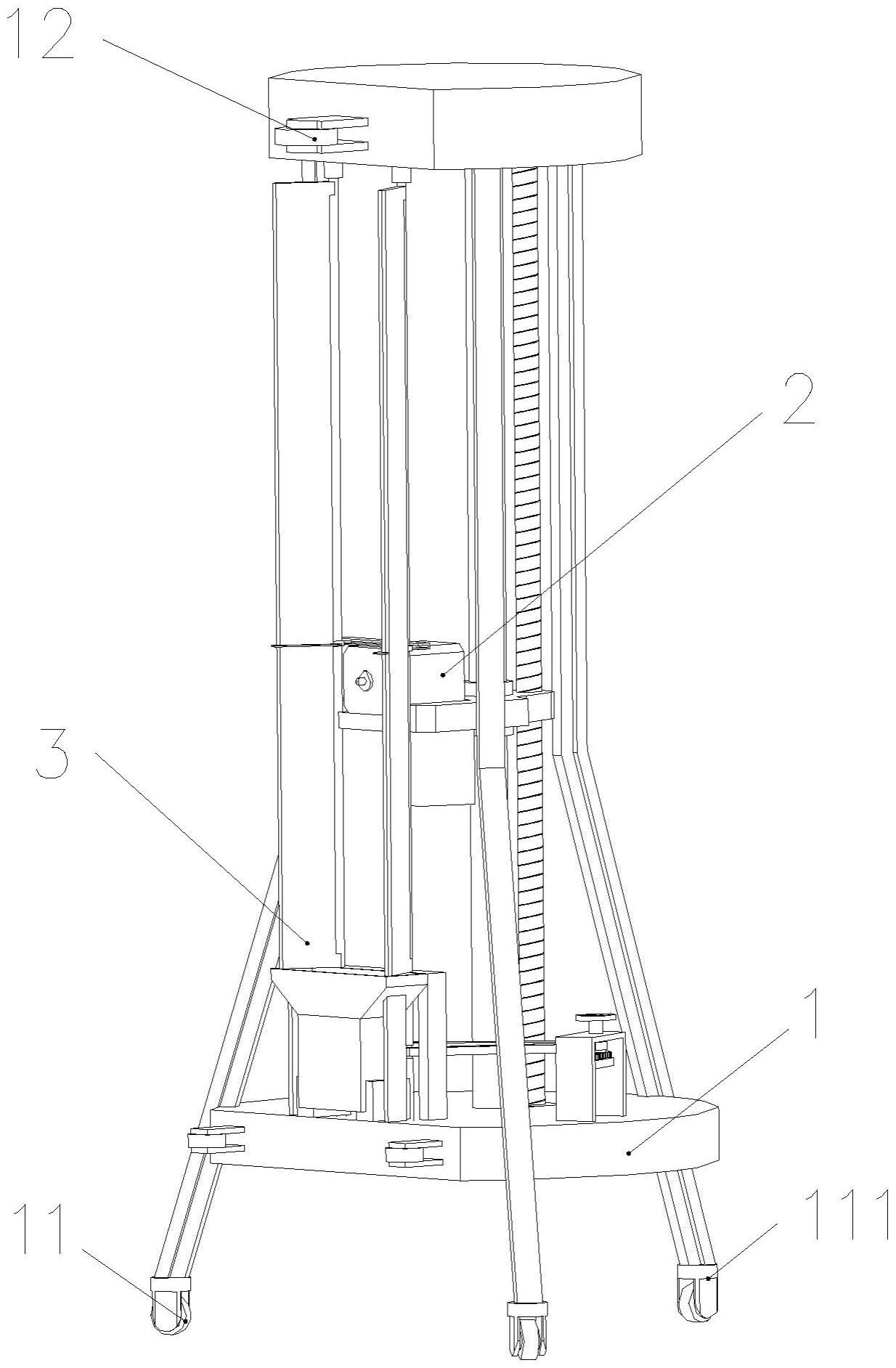

26.图1是本公开实施例的整体结构示意图；
27.图2是本公开实施例的喷涂组件相关结构示意图；
28.图3是本公开实施例的遮挡组件部分结构示意图；
29.图4是本公开实施例的转轴相关结构示意图；
30.图5是本公开实施例的刮板相关结构示意图；
具体实施方式
31.下面将结合本公开实施例中的附图，对本公开实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本公开一部分实施例，而不是全部的实施例。基于本公开中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本公开保护的范围。
32.根据本技术的构想，在此结合图1至图5来描述一种墙面喷漆设备的实施例。具体而言，该一种墙面喷漆设备被构造成分体式结构，其具有移动架1、喷涂组件2和遮挡组件3等三个部件。通过一种墙面喷漆设备来实现对不需要喷涂的区域进行遮挡，防止对不喷涂区域造成污染。
33.一种墙面喷漆设备，其特征在于，包括有
34.移动架1，移动架1用于辅助设备进行的移动；
35.喷涂组件2，喷涂组件2安装在移动架1上，用于对墙面进行喷涂；及
36.遮挡组件3安装在移动架1上，对未喷涂区域进行遮挡。
37.移动架1用于安装喷涂组件与遮挡组件，移动架的结构应保持稳定，针对于移动架的材质可以采用新型环保材料：高密度纤维板、三聚氰胺板、胶合板、刨花板等，也可选择传
统的钢、铝合金等金属材料，使用金属材料需要进行防锈处理。
38.喷涂组件2用于对墙面进行喷涂，其中涉及到多种部件如喷枪，传动皮带，螺纹杆等，喷枪，其包含枪身、枪头，该枪身和枪头通过一连接机构连接，喷枪采用普压式和加压式均可，根据需求采用不同类型喷嘴。
39.遮挡组件3用于对不需要喷涂的区域进行遮挡，通过将喷枪喷涂外围的涂料油漆挡住实现其他区域防污染的目的，遮挡组件3中需要与油漆或涂料接触的部件可以采用油漆不易附着的材料，易于清理。
40.移动架辅助操作人员对设备进行移动，喷涂组件是向对墙面上下方向进行喷涂，遮挡组件对不喷涂区域进行遮挡，防止对已经喷涂的位置二次喷涂，造成喷涂的不均匀，以及对不喷涂区域造成污染。
41.针对于对墙面的喷漆，由于喷漆可能需要对墙面进行上下方向的喷漆，需要使喷枪21可以上下移动，喷涂组件2包括有喷枪21，所述喷枪21安装在升降板22上，所述升降板22下方安装有油漆罐211，油漆罐211为喷枪21提供油漆。所述升降板22上贯穿有滑动杆221和螺纹杆222，所述升降板22与滑动杆221滑动连接，升降板22与螺纹杆222螺纹连接。所述滑动杆221两端固定安装在移动架1上，所述螺纹杆222上端转动连接在移动架1上，螺纹杆222下端固定连接在电机223的输出端上，所述电机223固定安装在移动架1上。
42.电机223启动驱动螺纹杆222转动，螺纹杆222在滑动杆221的配合下使升降板22上下移动，喷枪21对墙面进行喷涂。
43.考虑到在实际使用过程中，喷枪21的喷涂范围不易改变，在一些特殊的使用环境下，如需要对较窄的区域进行喷涂时，可能会对不需要喷涂的区域造成污染，因此需要对喷漆进行遮挡。所述遮挡组件3包括有两块挡板31，所述挡板31对称设置在喷枪21两侧，所述挡板31固定连接在转轴311上，所述转轴311两端转动连接在移动架1上，所述挡板31的下方设置有漏斗312，所述漏斗312固定连接在移动架1上，在漏斗312的下方设置有收集罐313，所收集罐313可拆卸连接在移动架1上，收集罐313下端设置有滑轨314，所述收集罐313可以在滑轨314上滑入和滑出。
44.为方便使用，需要使挡板31的角度易于调节，在两个转轴311上分别连接有传动皮带315，两个传动皮带315分别连接在两个齿轮316的转动轴，所述两个齿轮316相啮合，所述齿轮316均转动连接在移动架1上，所述齿轮316其中一个上端固定连接有转盘317。
45.在使用时可以通过拧动转盘317使齿轮316发生转动，两个齿轮316转动，通过传动皮带315带动转轴311转动，转轴311转动使转轴311上的挡板31的角度发生改变，调整到合适的位置。
46.为防止挡板31上积累过多的油漆，需要对挡板31进行清理，在两侧挡板31上设置有刮板32，所述刮板32通过套筒转动连接在转轴311上，挡板31的外端设置有卡块321，刮板32跟随挡板31的转动而转动，所述挡板31内端固定连接有伸长块322，所述伸长块322设置在移动板323的空腔内，刮板32转动时伸长块322可以在空腔内水平转动，移动板323固定连接在喷枪21上方。
47.当挡板31调整角度时，刮板32也同步调整位置，贴合在挡板31上，伸长块322在移动板323内转动，在电机223启动使喷枪21上升或下降时，移动板323上下移动使刮板32也跟随喷枪21上下移动，将挡板31上的油漆刮下，油漆通过漏斗312，流到收集罐313内，收集罐
313可以移出，对收集罐313进行清理，清理完成，放回即可。
48.针对于在使用过程中，需要对左右区域进行喷涂，或者对设备进行存放和取用，所以需要移动设备，在移动架1的下端设置有多个移动滚轮11，所述移动滚轮11安装在转动座111上，所述转动座111转动连接在移动架1上。
49.由于喷涂时喷枪21与墙面距离的远近影响喷涂效果，所以在喷涂时需要使喷枪21与墙面始终保持一定距离，所以在移动架1上固定连接有多个定位滚轮12。
50.在对设备移动时，移动转轮与转动座111转动，使用者可以多方向推动设备，喷涂作业时，在对设备移动时，使定位滚轮12始终靠在墙面上，使墙面的喷涂更加均匀。
51.下面结合附图和实施方式，对本实用新型所提供的一种墙面喷漆设备，做更进一步的说明。
52.本装置是一种墙面喷漆设备，包括有移动架1，喷涂组件2和遮挡组件3，喷涂组件2和遮挡组件3均安装在移动架1上，移动架1进行设备的移动，喷涂组件2对墙面进行喷涂，遮挡组件3对不喷涂区域进行遮挡。
53.针对于对墙面的喷漆，由于喷漆可能需要对墙面进行上下方向的喷漆，需要使喷枪21可以上下移动，喷涂组件2包括有喷枪21，所述喷枪21安装在升降板22上，所述升降板22下方安装有油漆罐211，油漆罐211为喷枪21提供油漆。所述升降板22上贯穿有滑动杆221和螺纹杆222，所述升降板22与滑动杆221滑动连接，升降板22与螺纹杆222螺纹连接。所述滑动杆221两端固定安装在移动架1上，所述螺纹杆222上端转动连接在移动架1上，螺纹杆222下端固定连接在电机223的输出端上，所述电机223固定安装在移动架1上。
54.电机223启动驱动螺纹杆222转动，螺纹杆222在滑动杆221的配合下使升降板22上下移动，喷枪21对墙面进行喷涂。
55.考虑到在实际使用过程中，喷枪21的喷涂范围不易改变，在一些特殊的使用环境下，如需要对较窄的区域进行喷涂时，可能会对不需要喷涂的区域造成污染，或者会对部分已经喷涂的区域造成二次喷涂，因此需要对喷漆进行遮挡。所述遮挡组件3包括有两块挡板31，所述挡板31对称设置在喷枪21两侧，所述挡板31固定连接在转轴311上，所述转轴311两端转动连接在移动架1上，所述挡板31的下方设置有漏斗312，所述漏斗312固定连接在移动架1上，在漏斗312的下方设置有收集罐313，所收集罐313可拆卸连接在移动架1上，收集罐313下端设置有滑轨314，所述收集罐313可以在滑轨314上滑入和滑出。
56.为方便使用，需要使挡板31的角度易于调节，在两个转轴311上分别连接有传动皮带315，两个传动皮带315分别连接在两个齿轮316的转动轴，所述两个齿轮316相啮合，所述齿轮316均转动连接在移动架1上，所述齿轮316其中一个上端固定连接有转盘317。
57.在使用时可以通过拧动转盘317使齿轮316发生转动，两个齿轮316转动，通过传动皮带315带动转轴311转动，转轴311转动使转轴311上的挡板31的角度发生改变，调整到合适的位置。
58.为防止挡板31上积累过多的油漆，需要对挡板31进行清理，在两侧挡板31上设置有刮板32，所述刮板32通过套筒转动连接在转轴311上，挡板31的外端设置有卡块321，刮板32跟随挡板31的转动而转动，所述挡板31内端固定连接有伸长块322，所述伸长块322设置在移动板323的空腔内，刮板32转动时伸长块322可以在空腔内水平转动，移动板323固定连接在喷枪21上方。
59.当挡板31调整角度时，刮板32也同步调整位置，贴合在挡板31上，伸长块322在移动板323内转动，在电机223启动使喷枪21上升或下降时，移动板323上下移动使刮板32也跟随喷枪21上下移动，将挡板31上的油漆刮下，油漆通过漏斗312，流到收集罐313内，收集罐313可以移出，对收集罐313进行清理，清理完成，放回即可。
60.针对于在使用过程中，需要对左右区域进行喷涂，或者对设备进行存放和取用，所以需要移动设备，在移动架1的下端设置有多个移动滚轮11，所述移动滚轮11安装在转动座111上，所述转动座111转动连接在移动架1上。
61.由于喷涂时喷枪21与墙面距离的远近影响喷涂效果，所以在喷涂时需要使喷枪21与墙面始终保持一定距离，所以在移动架1上固定连接有多个定位滚轮12。
62.在对设备移动时，移动转轮与转动座111转动，使用者可以多方向推动设备，喷涂作业时，在对设备移动时，使定位滚轮12始终靠在墙面上，使墙面的喷涂更加均匀。
63.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本公开的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
64.以上显示和描述了本公开的基本原理、主要特征和本公开的优点。本行业的技术人员应该了解，本公开不受上述实施例的限制，上述实施例和说明书中描述的只是说明本公开的原理，在不脱离本公开精神和范围的前提下，本公开还会有各种变化和改进，这些变化和改进都落入要求保护的本公开范围内容。
