1.本实用新型涉及鞋类配件技术领域，尤其涉及一种免系鞋带松紧器。


背景技术：

2.鞋带主要用于绑住鞋子内、外帮面，调节鞋子松紧度，保证脚踝安全性，广泛应用于各类运动鞋、休闲鞋、正装皮鞋，而这些鞋子在系鞋带时需要花费大量时间，且不能将鞋带系到足够紧的状态，另外如果鞋带系的不紧，鞋会不跟脚，影响运动，更重要的是如果系的不紧，鞋带松开，也容易出现安全隐患，于是出现鞋带松紧器，以便于快捷的对鞋带进行收紧或者放松。
3.经检索，实用新型创造的名称为：一种免系鞋带松紧器(申请号：cn201720687682.7，申请公布日：2018.01.23)。该申请案公开了一种免系鞋带松紧器，通过底座与固定扣自由调节鞋带松紧凑，使用鞋子的鞋带能够简单快速系紧或调节松度。但是该松紧器，结构过于简单，从而不能够牢固将调节后的鞋带固定住，造成鞋子松紧度可能会发生改变，存在一定缺陷。


技术实现要素：

4.为了克服现有技术的不足，本实用新型的目的之一在于提供一种免系鞋带松紧器。
5.本实用新型的目的之一采用如下技术方案实现：
6.一种免系鞋带松紧器，包括固定箱，所述固定箱内壁靠近左右两侧处均共同活动连接有定位板，两个所述定位板相邻的一侧靠近底部中心处共同设有u形滑杆，所述u形滑杆底部与固定箱底部内壁靠近中心处固定连接，所述u形滑杆上靠近左右两侧处均套设有导向板，两个所述导向板远离固定箱内腔中心一侧靠近中心处均固定连接有z形杆，且两个所述z形杆远离固定箱内腔中心一端分别与相邻的定位板靠近固定箱内腔中心一侧靠近中心处固定连接，两个所述导向板相邻的一侧靠近顶部处均设有楔形块，两个所述楔形块顶部共同设有连接板，所述连接板顶部靠近中心处有连接轴，所述连接轴左右两端处均固定连接有螺纹杆，两个所述螺纹杆螺纹攻丝朝向相反，两个所述螺纹杆远离连接轴内腔中心一端均活动连接有支撑板，且两个所述支撑板顶部分别与固定箱顶部内壁靠近左右两侧中心处固定连接，两个所述螺纹杆上远离连接轴内腔中心一端处均套设有驱动块，两个所述驱动块前后两侧靠近中心处均活动连接有活动板，位于左右两侧的两个所述活动板相邻的一侧靠近底部处均共同活动连接有连接块，两个所述连接块底部均与连接板顶部靠近中心处固定连接。
7.进一步的，所述固定箱上下两侧靠近左右两侧中心处均开设有活动孔，位于左右两侧的两个所述活动孔内腔均共同设有鞋带本体，两个所述鞋带本体上下两端均贯穿相邻的活动孔内腔。
8.进一步的，所述u形滑杆上靠近中心处套设有复位弹簧，所述复位弹簧左右两端分
别与相邻的导向板靠近固定箱内腔中心一侧靠近底部中心处固定连接。
9.进一步的，两个所述楔形块以固定箱内腔中心为对称轴呈左右对称设置，两个所述楔形块顶部靠近中心处均固定连接有连轴，且两个所述连轴顶端分别与连接板底部靠近左右两侧中心处固定连接。
10.进一步的，所述连接板底部靠近前后两侧中心处均固定连接有固定弹簧，且两个所述固定弹簧底端分别与固定箱底部内壁靠近前后两侧中心处固定连接。
11.进一步的，所述连接轴上靠近右端处固定连接有从动锥齿轮，所述从动锥齿轮顶部靠近左侧处有驱动锥齿轮，所述驱动锥齿轮与从动锥齿轮之间相啮合，且所述驱动锥齿轮顶部与固定箱顶部内壁靠近中心处固定连接。
12.进一步的，所述驱动锥齿轮顶部靠近中心处固定连接有连杆，所述固定箱顶部靠近中心处开设有转孔，所述连杆顶端贯穿转孔内腔，并固定连接有转柄。
13.相比现有技术，本实用新型的有益效果在于：
14.本实用新型通过转柄、u形滑杆、导向板、固定弹簧、复位弹簧、支撑板、螺纹杆、连接块、活动板、驱动块、楔形块、连接板、从动锥齿轮、驱动锥齿轮以及连接轴各部件之间的相互配合使用，使得该免系鞋带松紧器，通过便捷带动两个定位板向两侧移动，使得两个定位板能够快捷的将调节后的鞋带本体的位置固定住，避免鞋带本体发生移动，从而造成鞋子松紧度发生变化的情况发生。
15.上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。
附图说明

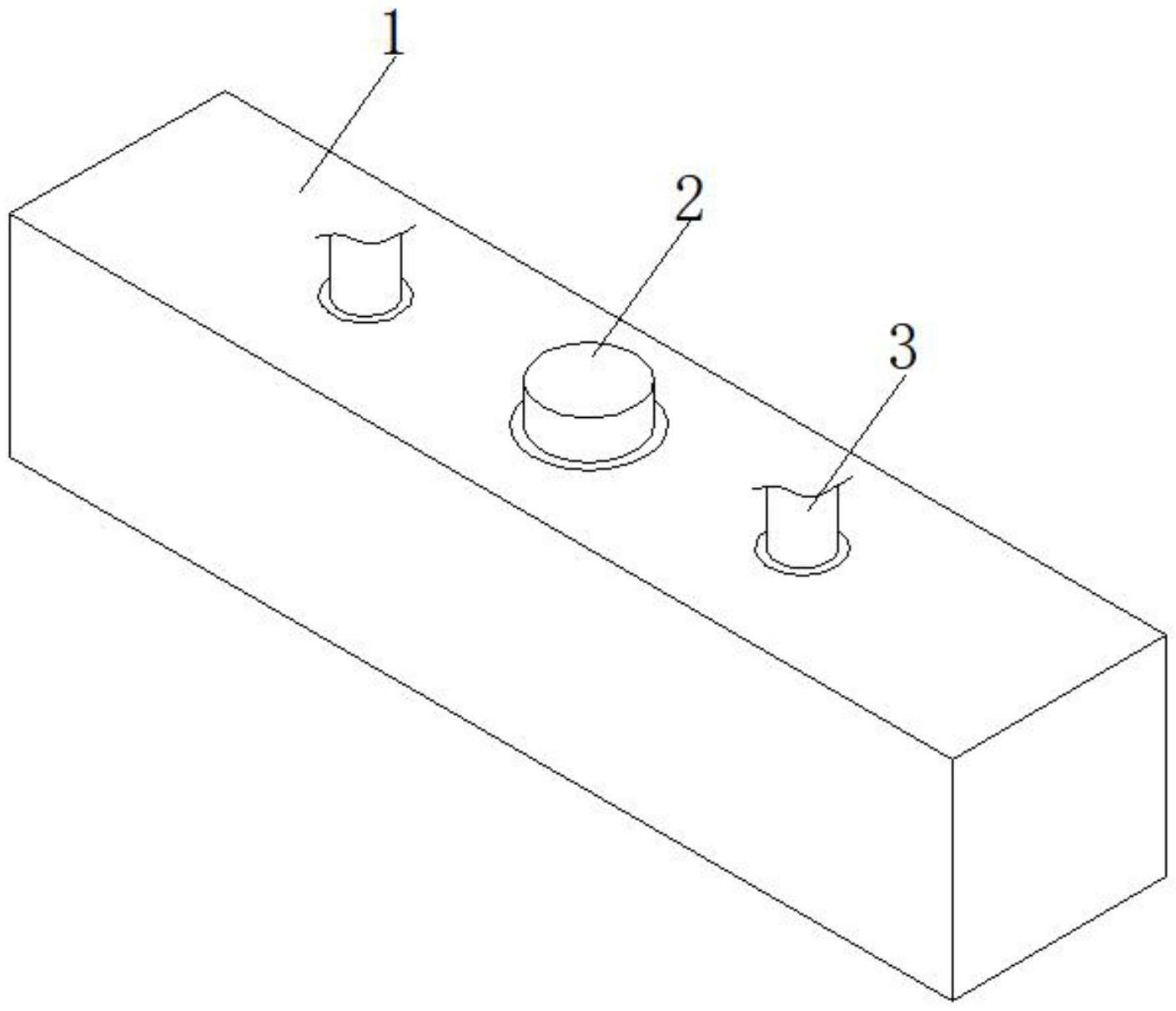

16.图1为本实施例的立体结构示意图；
17.图2为本实施例的主视结构示意图；
18.图3为本实施例的a处放大结构示意图。
19.图中：1、固定箱；2、转柄；3、鞋带本体；4、u形滑杆；5、导向板；6、固定弹簧；7、复位弹簧；8、z形杆；9、定位板；10、支撑板；11、螺纹杆；12、连接块；13、活动板；14、驱动块；15、楔形块；16、连接板；17、从动锥齿轮；18、驱动锥齿轮；19、连接轴。
具体实施方式
20.下面，结合附图以及具体实施方式，对本实用新型做进一步描述，需要说明的是，在不相冲突的前提下，以下描述的各实施例之间或各技术特征之间可以任意组合形成新的实施例。
21.需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
22.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领
域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
23.请参阅图1至图3，本实用新型提供一种技术方案：
24.实施例1：一种免系鞋带松紧器，包括固定箱1，固定箱1上下两侧靠近左右两侧中心处均开设有活动孔，位于左右两侧的两个活动孔内腔均共同设有鞋带本体3，两个鞋带本体3上下两端均贯穿相邻的活动孔内腔，固定箱1内壁靠近左右两侧处均共同活动连接有定位板9，两个定位板9相邻的一侧靠近底部中心处共同设有u形滑杆4，u形滑杆4底部与固定箱1底部内壁靠近中心处固定连接，u形滑杆4上靠近左右两侧处均套设有导向板5，两个导向板5远离固定箱1内腔中心一侧靠近中心处均固定连接有z形杆8，且两个z形杆8远离固定箱1内腔中心一端分别与相邻的定位板9靠近固定箱1内腔中心一侧靠近中心处固定连接，两个导向板5相邻的一侧靠近顶部处均设有楔形块15，两个楔形块15顶部共同设有连接板16，两个楔形块15以固定箱1内腔中心为对称轴呈左右对称设置，两个楔形块15顶部靠近中心处均固定连接有连轴，且两个连轴顶端分别与连接板16底部靠近左右两侧中心处固定连接，连接板16顶部靠近中心处有连接轴19，连接轴19左右两端处均固定连接有螺纹杆11，两个螺纹杆11螺纹攻丝朝向相反，两个螺纹杆11远离连接轴19内腔中心一端均活动连接有支撑板10，且两个支撑板10顶部分别与固定箱1顶部内壁靠近左右两侧中心处固定连接，两个螺纹杆11上远离连接轴19内腔中心一端处均套设有驱动块14，两个驱动块14前后两侧靠近中心处均活动连接有活动板13，位于左右两侧的两个活动板13相邻的一侧靠近底部处均共同活动连接有连接块12，两个连接块12底部均与连接板16顶部靠近中心处固定连接；
25.实施例2：u形滑杆4上靠近中心处套设有复位弹簧7，复位弹簧7左右两端分别与相邻的导向板5靠近固定箱1内腔中心一侧靠近底部中心处固定连接，通过复位弹簧7的作用，能够便捷的对两个导向板5进行复位；
26.实施例3：连接板16底部靠近前后两侧中心处均固定连接有固定弹簧6，且两个固定弹簧6底端分别与固定箱1底部内壁靠近前后两侧中心处固定连接，能够对连接板16的位置进行限定，使得连接板16能够泡平稳的进行移动；
27.实施例4：连接轴19上靠近右端处固定连接有从动锥齿轮17，从动锥齿轮17顶部靠近左侧处有驱动锥齿轮18，驱动锥齿轮18顶部靠近中心处固定连接有连杆，固定箱1顶部靠近中心处开设有转孔，连杆顶端贯穿转孔内腔，并固定连接有转柄2，驱动锥齿轮18与从动锥齿轮17之间相啮合，且驱动锥齿轮18顶部与固定箱1顶部内壁靠近中心处固定连接，能够带动连接轴19转动，使得连接轴19能够带动两个螺纹杆11转动。
28.工作原理：首先将出产的鞋子上安装有固定箱1，鞋带本体3穿过固定箱1上的活动，在鞋带本体3需要调松紧时，使用者反向转动转柄2，使得转柄2能够带动驱动锥齿轮18反向转动，z形杆8转动时与从动锥齿轮17之间相啮合，从而能够带动从动锥齿轮17反向转动，使得从动锥齿轮17能够带动连接轴19反向转动，使得连接轴19能够带动两个螺纹杆11同步反向转动，由于两个螺纹杆11螺纹攻丝朝向相反，使得两个螺纹杆11能够带动两个驱动块14向两侧开始移动，便于两个驱动块14能够带动相邻的两个活动板13逐渐向着水平状态开始转动，使得左右两侧的两个活动板13共同带动连接板16向上移动，使得连接板16带动两个楔形块15向上移动，此时复位弹簧7受到的作用力逐渐消失，使得复位弹簧7能够带
动两个导向板5在u形滑杆4上进行合拢，便于两个导向板5能够通过两个z形杆8带动两个定位板9进行合拢与固定箱1左右两侧内壁相分离，然后将固定箱1向上或向下就能调节松紧，当松紧调节完成后，使用者只需要正向转动转柄2，即可带动两个定位板9向两侧移动与固定箱1左右两侧内壁相接触，从而能够将两个鞋带本体3牢固的固定在固定箱1内壁上，防止鞋带本体3位置发生移动从而造成松紧度发生变化的情况发生，从而使得该免系鞋带松紧器，通过便捷带动两个定位板9向两侧移动，使得两个定位板9能够快捷的将调节后的鞋带本体3的位置固定住，避免鞋带本体3发生移动，从而造成鞋子松紧度发生变化的情况发生，以上就是本实用新型的全部工作过程。
29.上述实施方式仅为本实用新型的优选实施方式，不能以此来限定本实用新型保护的范围，本领域的技术人员在本实用新型的基础上所做的任何非实质性的变化及替换均属于本实用新型所要求保护的范围。
