1.本实用新型涉及配电技术领域，尤其涉及一种便于拆卸安装的变换器。


背景技术：

2.电源变换器是一种涉及电源变换的控制设备，由于其可以进行不同电压的变化，因此被广泛的应用在电路中。
3.现有技术(cn205566118u)提供了一种变换器，在变换器本体的表面设置了散热盖板，在散热盖板内部设置有风扇，起到散热作用，同时在散热盖板上对应设置有翻边，用于约束变换器本体，方便安装散热盖板，在变换器本体的底部设置有两个安装板，安装板上均有多个安装孔，用于使用多个螺钉将整体安装到需要的位置。
4.但是采用上述方式，采用多个螺钉安装，需要一个一个去拧动螺钉，拆卸安装都比较麻烦。


技术实现要素：

5.本实用新型的目的在于提供一种便于拆卸安装的变换器，旨在解决现有的变换器拆卸安装比较麻烦的问题。
6.为实现上述目的，本实用新型提供了一种便于拆卸安装的变换器，包括变换器本体和安装组件；
7.所述安装组件包括安装板、多个螺钉、t形底座、限位板、两个l形块、转动座、转动板和手拧螺丝；多个所述螺钉分别穿过所述安装板，所述t形底座与所述安装板固定连接，并位于所述安装板顶部，所述限位板与所述t形底座固定连接，并与所述安装板固定连接，且位于所述t形底座一侧，两个所述l形块与所述分别与所述t形底座滑动连接，并分别与所述变换器本体固定连接，且分别位于所述t形底座侧边，所述转动座与所述安装板固定连接，并位于所述安装板顶部，所述转动板与所述转动座转动连接，并位于所述转动座一侧，所述手拧螺丝与所述转动板螺纹连接，并与所述t形底座螺纹连接，并穿过所述转动板。
8.其中，所述安装组件还包括挡块，所述挡块与所述安装板固定连接，并位于所述安装板顶部。
9.其中，所述安装组件还包括安装块、螺杆和压盘，所述安装块与所述转动板固定连接，并位于所述转动板顶部，所述螺杆与所述安装块螺纹连接，并穿过所述安装块，所述压盘与所述螺杆转动连接，并位于所述螺杆一侧。
10.其中，所述安装组件还包括旋钮，所述旋钮与所述螺杆固定连接，并位于所述螺杆远离所述压盘一侧。
11.其中，所述便于拆卸安装的变换器还包括多个散热鳍片，多个所述散热鳍片分别与所述变换器本体固定连接，并分别位于所述变换器本体侧边。
12.本实用新型的一种便于拆卸安装的变换器，多个所述螺钉可以将所述安装板安装在需要安装的位置处，两个所述l形块可以啮合在所述t形底座上滑动，两个所述l形块顶部
支撑着所述变换器本体，所述转动座用于转动安装所述转动板，所述手拧螺丝用于将所述转动板锁住，使得无法再转动，安装时，多个所述螺钉将所述安装板固定安装在需要安装的位置，然后将两个所述l形块啮合在所述t形底座上，沿着所述t形底座滑动，直至所述l形块抵在所述限位板上，然后转动所述转动板，并将所述手拧螺丝拧进所述t形底座，从一侧挡住所述l形块，从而将所述变换器本体安装好，拆卸时，拧出所述手拧螺丝，转动所述转动板，然后将所述l形块从所述t形底座上滑动弄脱离，即可将所述变换器本体取下，从而解决现有的变换器拆卸安装比较麻烦的问题。
附图说明
13.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

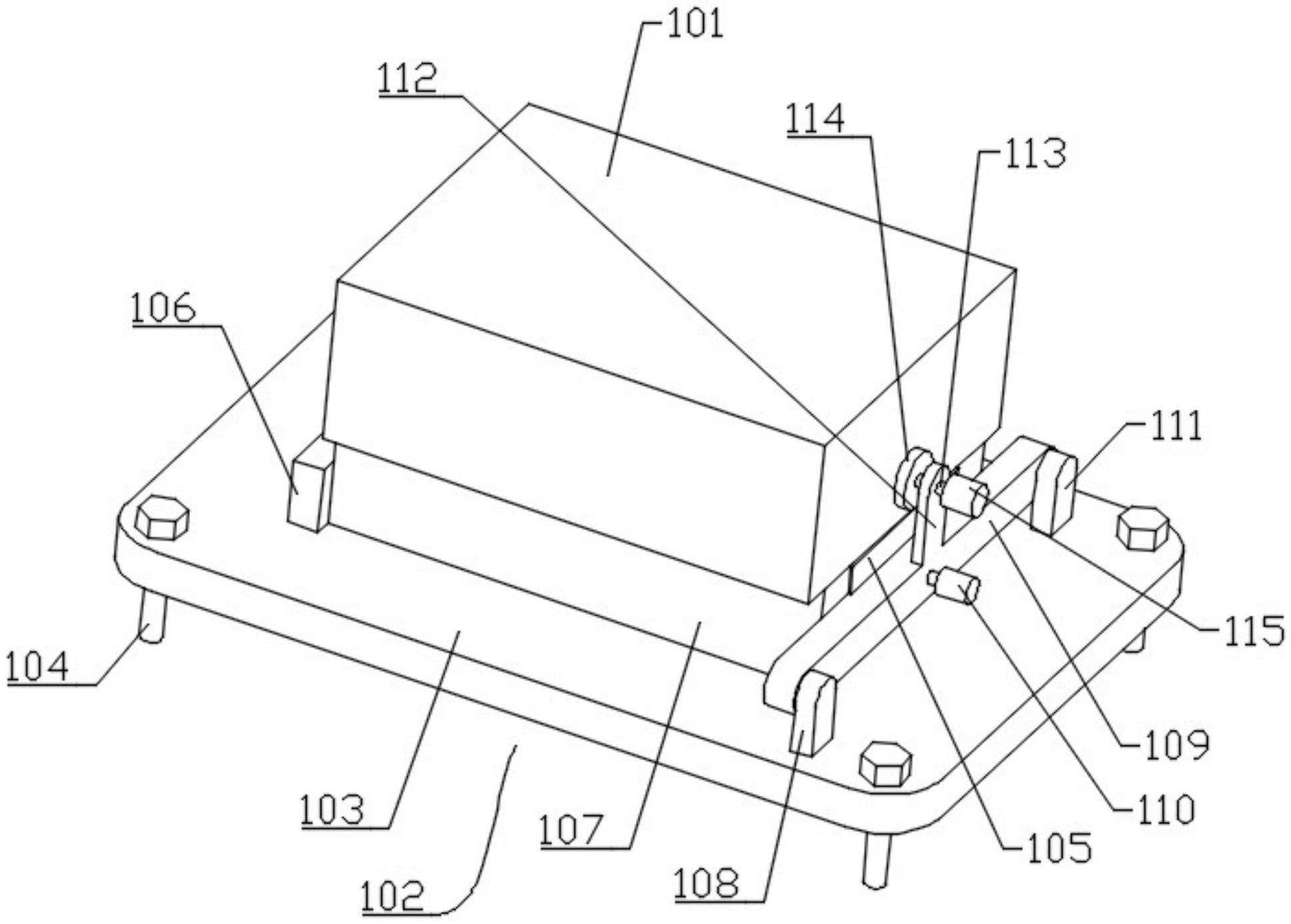

14.图1是本实用新型第一实施例的整体的结构示意图。
15.图2是本实用新型第一实施例的整体的剖视图。
16.图3是本实用新型第二实施例的整体的结构示意图。
17.101-变换器本体、102-安装组件、103-安装板、104-螺钉、105-t形底座、106-限位板、107-l形块、108-转动座、109-转动板、110-手拧螺丝、111-挡块、112-安装块、113-螺杆、114-压盘、115-旋钮、201-散热鳍片。
具体实施方式
18.本技术第一实施例为：
19.请参阅图1-图2，其中，图1是本实用新型第一实施例的整体的结构示意图，图2是本实用新型第一实施例的整体的剖视图。
20.本实用新型提供一种便于拆卸安装的变换器：包括变换器本体101和安装组件102；所述安装组件102包括安装板103、多个螺钉104、t形底座105、限位板106、两个l形块107、转动座108、转动板109、手拧螺丝110、挡块111、安装块112、螺杆113、压盘114和旋钮115。通过前述方案解决现有的变换器拆卸安装比较麻烦的问题。
21.针对本具体实施方式，所述变换器本体101为现有技术的电源变换器。
22.其中，多个所述螺钉104分别穿过所述安装板103，所述t形底座105与所述安装板103固定连接，并位于所述安装板103顶部，所述限位板106与所述t形底座105固定连接，并与所述安装板103固定连接，且位于所述t形底座105一侧，两个所述l形块107与所述分别与所述t形底座105滑动连接，并分别与所述变换器本体101固定连接，且分别位于所述t形底座105侧边，所述转动座108与所述安装板103固定连接，并位于所述安装板103顶部，所述转动板109与所述转动座108转动连接，并位于所述转动座108一侧，所述手拧螺丝110与所述转动板109螺纹连接，并与所述t形底座105螺纹连接，并穿过所述转动板109。多个所述螺钉104可以将所述安装板103安装在需要安装的位置处，两个所述l形块107可以啮合在所述t形底座105上滑动，两个所述l形块107顶部支撑着所述变换器本体101，所述转动座108用于转动安装所述转动板109，所述手拧螺丝110用于将所述转动板109锁住，使得无法再转动，安装时，多个所述螺钉104将所述安装板103固定安装在需要安装的位置，然后将两个所述l形块107啮合在所述t形底座105上，沿着所述t形底座105滑动，直至所述l形块107抵在所述
限位板106上，然后转动所述转动板109，并将所述手拧螺丝110拧进所述t形底座105，从一侧挡住所述l形块107，从而将所述变换器本体101安装好，拆卸时，拧出所述手拧螺丝110，转动所述转动板109，然后将所述l形块107从所述t形底座105上滑动弄脱离，即可将所述变换器本体101取下，从而解决现有的变换器拆卸安装比较麻烦的问题。
23.其次，所述挡块111与所述安装板103固定连接，并位于所述安装板103顶部。所述挡块111用于配合所述转动座108挡住所述转动板109。
24.同时，所述安装块112与所述转动板109固定连接，并位于所述转动板109顶部，所述螺杆113与所述安装块112螺纹连接，并穿过所述安装块112，所述压盘114与所述螺杆113转动连接，并位于所述螺杆113一侧。在将所述变换器本体101通过所述l形块107安装到所述t形底座105上之后，可能会有松动，当发生松动时，可以转动所述螺杆113，驱动所述压盘114，抵在所述变换器本体101上，在所述限位板106和所述压盘114的作用下，所述l形块107不会因为松动而滑动，所述变换器本体101可以更稳定的安装好。
25.另外，所述旋钮115与所述螺杆113固定连接，并位于所述螺杆113远离所述压盘114一侧。所述旋钮115用于方便拧动所述螺杆113。
26.本实施例所述的一种便于拆卸安装的变换器，安装时，多个所述螺钉104将所述安装板103固定安装在需要安装的位置，然后将两个所述l形块107啮合在所述t形底座105上，沿着所述t形底座105滑动，直至所述l形块107抵在所述限位板106上，然后转动所述转动板109，并将所述手拧螺丝110拧进所述t形底座105，从一侧挡住所述l形块107，最后转动所述螺杆113，驱动所述压盘114，抵在所述变换器本体101上，使得所述变换器本体101不会有一丝松动，从而将所述变换器本体101安装好，拆卸时，松开所述压盘114，拧出所述手拧螺丝110，转动所述转动板109，然后将所述l形块107从所述t形底座105上滑动弄脱离，即可将所述变换器本体101取下。
27.本技术第二实施例为：
28.在第一实施例的基础上，请参阅图3，其中，图3是本实用新型第二实施例的整体的结构示意图。
29.本实用新型提供的一种便于拆卸安装的变换器还包括多个散热鳍片201。
30.针对本具体实施方式，多个所述散热鳍片201分别与所述变换器本体101固定连接，并分别位于所述变换器本体101侧边。多个所述散热鳍片201用于辅助所述变换器本体101散热。
31.本实施例所述的一种便于拆卸安装的变换器，多个所述散热鳍片201用于辅助所述变换器本体101散热，避免高温损坏。
32.以上所揭露的仅为本技术一种或多种较佳实施例而已，不能以此来限定本技术之权利范围，本领域普通技术人员可以理解实现上述实施例的全部或部分流程，并依本技术权利要求所作的等同变化，仍属于本技术所涵盖的范围。
