1.本实用新型涉及母线槽技术领域，具体为一种导电性能好的高防护母线槽。


背景技术：

2.目前，母线槽是由铜、铝母线柱构成的一种封闭的金属装置，用来为分散系统各个元件分配较大功率，在日常生活中，母线槽的应用十分广泛，但是现有的母线槽功能比较单一且防护结构比较薄弱，大部分母线槽的导电功能较差，因此会用到一种导电性能好的密集型母线槽。
3.现有技术中授权公告号为：cn218648545u，名称为一种导电性能好的密集型母线槽，包括导体、保护套和盖板，所述导体一端的外侧设有保护套，所述保护套的外部设置有散热结构；所述散热结构的顶端安装有盖板；所述盖板的拐角位置处均安装有固定机构。优选的，所述导体实为铜覆铝复合体，所述保护套实为橡胶套。优选的，所述散热结构包括散热板、散热槽、散热孔以及外壳，所述外壳设置于导体的外部，所述外壳两侧的外壁上均开设有散热孔，所述散热孔一侧外壳的内壁上安装有散热板，所述散热板的中间位置处开设有散热槽。优选的，所述散热槽呈镂空设计，所述散热槽的侧视截面面积大于散热孔的侧视截面面积。优选的，所述散热孔在外壳内部的两侧呈等间距分布，所述散热孔的侧视截面呈圆形设计。优选的，所述固定机构包括螺栓、安装孔以及螺母，所述安装孔开设于盖板内部的拐角位置处，所述安装孔的顶端均设置有螺栓，所述螺栓的底端均穿过安装孔延伸至外壳的内部并设置有螺母。优选的，所述安装孔设置有四组，所述螺栓和螺母呈螺纹连接设计。然而，该实用通过螺栓来固定不够稳定，且外层没有设置绝缘的保护措施，在母线槽多个正常连接的时候没事，如果连接不正常工作人员在接触到其中一个母线槽的时候会有危险。


技术实现要素：

4.本实用新型的目的在于提供一种导电性能好的高防护母线槽，解决了安装不稳定和不安全的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种导电性能好的高防护母线槽，包括保护壳和盖板，所述保护壳的两侧分别通过螺丝固定连接有两对对称布置的连接板，四个所述连接板上均开设有两个螺纹孔，所述保护壳的底部通过螺丝固定连接有支撑板；
6.所述保护壳的内部通过螺丝固定连接有固定板，所述固定板的内部嵌套有导体，所述保护壳的内部设置有四个对称布置的防火棉，所述盖板的底部通过螺丝固定连接有四个对称布置的安装块，四个所述安装块的内部均滑动装配有两个对称布置的卡块，所述卡块的一端呈倾斜状，四个所述安装块的内部均滑动装配有斜滑块，所述斜滑块的两端均呈倾斜状，所述卡块的一端通过螺丝固定连接有导杆，所述导杆与所述斜滑块滑动装配，所述斜滑块的顶部通过螺丝固定连接有连接杆，所述连接杆上通过螺丝固定连接有拉杆，所述
保护壳的内部安装有两个对称布置的散热装置。
7.优选的，所述保护壳的两侧设置有两个对称布置的橡胶板。
8.优选的，所述盖板的顶部开设有三个对称布置的散热槽。
9.优选的，所述保护壳上开设有四个对称布置的安装槽，四个所述安装槽的内部均开设有两个对称布置的卡槽，所述安装槽与所述安装块的形状尺寸均相同，所述卡槽与所述卡块的形状尺寸均相同。
10.优选的，所述盖板上开设有四个对称布置的移动槽，所述拉杆滑动连接在所述移动槽的内部，四个所述安装块的内部均开设有直槽，所述斜滑块滑动连接在所述直槽的内部，所述直槽与所述移动槽滑动连接，所述直槽的内部焊接有弹簧二，所述弹簧二的另一端焊接在所述斜滑块上。
11.优选的，所述安装块的内部开设有两个对称布置的收缩槽，所述收缩槽与所述卡块的形状尺寸均相同，所述导杆的外部套设有弹簧一，所述弹簧一的一端焊接在所述收缩槽的内部，所述弹簧一的另一端焊接在所述卡块上。
12.与现有技术相比，本实用新型的有益效果如下：
13.1、本实用新型通过安装块和卡块等结构的设置，将盖板上的安装块对准保护壳上的安装槽，通过卡块一端倾斜状状的设置直接按压进去，弹簧一复位卡块进入卡槽实现固定，需要拆卸时拉杆拉杆，带动斜滑块将卡块拉至收缩槽退出卡槽，此时便可以直接拆卸，结构简单实现了安装稳定的效果。
14.2、本实用新型通过保护壳和橡胶板等结构的设置，母线槽是通过多个母线槽的相互连接再通过接地实现外部的绝缘，但是多个母线槽直接有一个并未完全连接的情况下工作人员触碰会有危险，因为有橡胶板的设置无论在什么时候工作人员手持橡胶部位便不会触电，实现了更安全的效果。
附图说明
15.图1为本实用新型的正面剖视图；

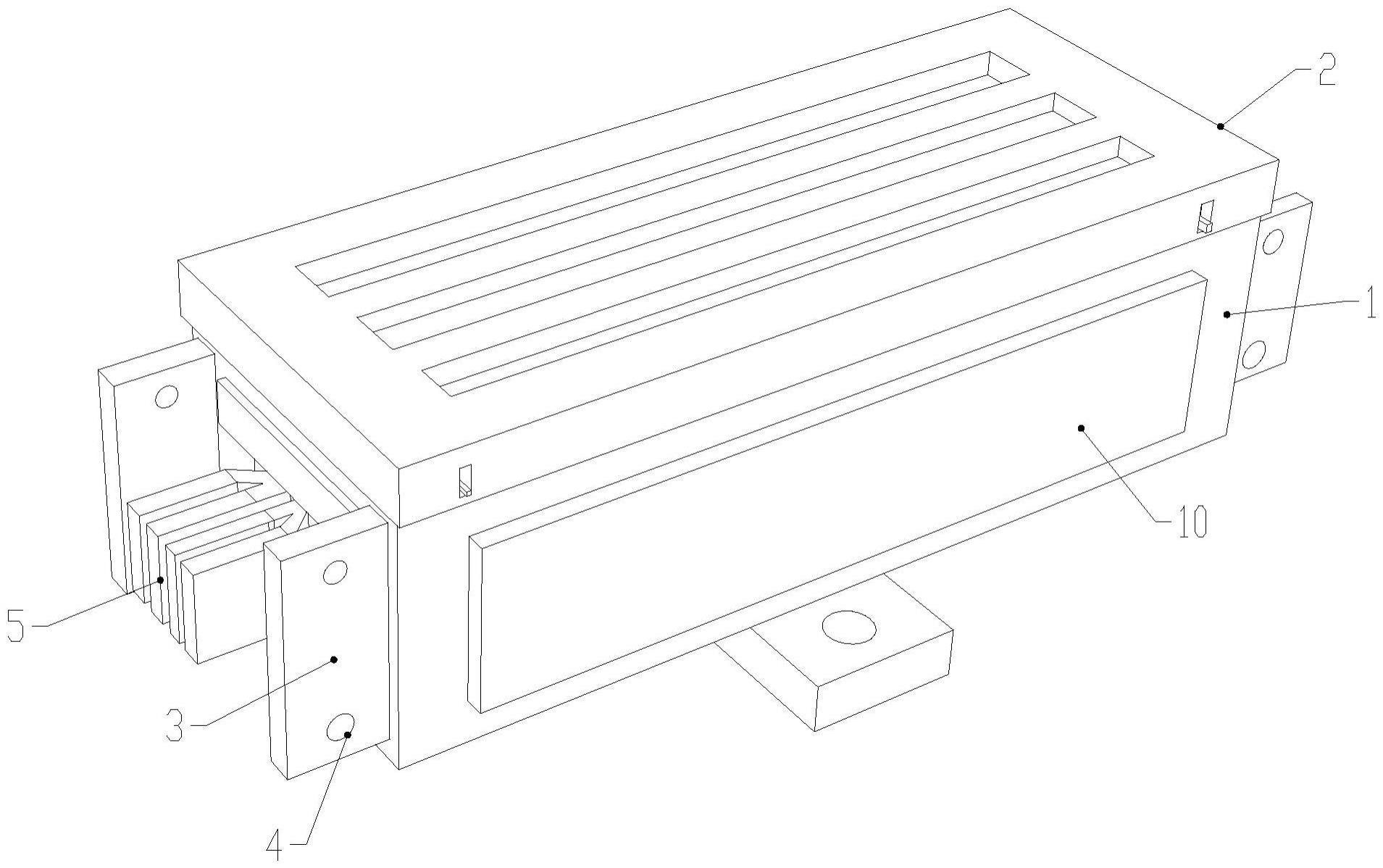

16.图2为本实用新型的整体结构图；
17.图3为本实用新型的a处放大图。
18.图中：1、保护壳；2、盖板；3、连接板；4、螺纹孔；5、导体；6、防火棉；7、支撑板；8、散热装置；9、固定板；10、橡胶板；11、卡块；12、导杆；13、斜滑块；14、安装块；15、安装槽；16、弹簧一；17、弹簧二；18、连接杆；19、拉杆。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，一种导电性能好的高防护母线槽，包括保护壳1和盖板2，保护壳1的两侧分别通过螺丝固定连接有两对对称布置的连接板3，四个连接板3上均开设有两个螺纹孔4，保护壳1的底部通过螺丝固定连接有支撑板7；
21.保护壳1的内部通过螺丝固定连接有固定板9，固定板9的内部嵌套有导体5，保护壳1的内部设置有四个对称布置的防火棉6，盖板2的底部通过螺丝固定连接有四个对称布置的安装块14，四个安装块14的内部均滑动装配有两个对称布置的卡块11，卡块11的一端呈倾斜状，四个安装块14的内部均滑动装配有斜滑块13，斜滑块13的两端均呈倾斜状，卡块11的一端通过螺丝固定连接有导杆12，导杆12与斜滑块13滑动装配，斜滑块13的顶部通过螺丝固定连接有连接杆18，连接杆18上通过螺丝固定连接有拉杆19，保护壳1的内部安装有两个对称布置的散热装置8，通过安装块和卡块等结构的设置，将盖板上的安装块对准保护壳上的安装槽，通过卡块一端倾斜状状的设置直接按压进去，弹簧一复位卡块进入卡槽实现固定，需要拆卸时拉杆拉杆，带动斜滑块将卡块拉至收缩槽退出卡槽，此时便可以直接拆卸，结构简单实现了安装稳定的效果。
22.请参阅图2，保护壳1的两侧设置有两个对称布置的橡胶板10，通过保护壳1和橡胶板10等结构的设置，母线槽是通过多个母线槽的相互连接再通过接地实现外部的绝缘，但是多个母线槽直接有一个并未完全连接的情况下工作人员触碰会有危险，因为有橡胶板10的设置无论在什么时候工作人员手持橡胶部位便不会触电，实现了更安全的效果。
23.请参阅图1-3，盖板2的顶部开设有三个对称布置的散热槽，保护壳1上开设有四个对称布置的安装槽15，四个安装槽15的内部均开设有两个对称布置的卡槽，安装槽15与安装块14的形状尺寸均相同，卡槽与卡块11的形状尺寸均相同，盖板2上开设有四个对称布置的移动槽，拉杆19滑动连接在移动槽的内部，四个安装块14的内部均开设有直槽，斜滑块13滑动连接在直槽的内部，直槽与移动槽滑动连接，直槽的内部焊接有弹簧二17，弹簧二17的另一端焊接在斜滑块13上，安装块14的内部开设有两个对称布置的收缩槽，收缩槽与卡块11的形状尺寸均相同，导杆12的外部套设有弹簧一16，弹簧一16的一端焊接在收缩槽的内部，弹簧一16的另一端焊接在卡块11上。
24.本实用新型具体实施过程如下：先将盖板2与保护壳1连接，通过底部的安装块14对准保护壳1上的安装槽15，直接将其按入槽内，因为卡块11一端呈倾斜状的设置可以直接按压，进入安装槽15内部之后通过弹簧一16的复位使卡块11弹入卡槽内实现固定，需要拆卸时拉动拉杆19，拉杆19在移动槽内移动，拉杆19带动斜滑块13，斜滑块13将导杆12向安装块14内部收紧，从而卡块11移动至收缩槽的内部退出卡槽，失去固定即可将盖板2和保护壳1分开，安装稳定且拆卸方便。母线槽之间通过连接板3上的螺纹孔4实现相互连接，母线槽一般悬挂于天花板上，保护壳1底部的支撑板7上开设有圆孔，可选择适合的方式将母线槽进行悬挂，保护壳1内部的防火棉6有效的实现了防火的功能避免意外。
25.母线槽是通过多个母线槽的相互连接再通过接地实现外部的绝缘，但是多个母线槽直接有一个并未完全连接的情况下工作人员触碰会有危险，因为有橡胶板10的设置无论在什么时候工作人员手持橡胶部位便不会触电，实现了更安全的效果。
26.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
