1.本实用新型涉及固态硬盘技术领域，具体涉及一种带有芯片防护结构的固态硬盘。


背景技术：

2.固态硬盘是计算机内部用来储存信息的储存设备，同时也能够提高计算机软件启动速度和运行稳定性，是计算机正常运行的不可缺少的部件。
3.经检索，专利号为cn213042662u公开了一种具有芯片防护结构的固态硬盘，该固态硬盘在使用时设置有海绵块和固定杆，通过固定杆的转动使海绵块卡合在固态硬盘本体的侧面进行固定，通过在固定块上设置有四组插杆，且插杆上固定连接有第一弹簧，通过第一弹簧的弹力使插杆贴合在固态硬盘本体上，在固定块上设置有转动风扇，通过转动风扇的转动可以有效的防止灰尘落入固态硬盘本体表面，且转动风扇对固态硬盘本体的表面进行散热。
4.但是固态硬盘设置在主机主板上，而主板表面空间小，设置较多的防护组件会缩小固态硬盘的安装区域，同时降低固态硬盘的安装效果。


技术实现要素：

5.鉴于上述现有带有芯片防护结构的固态硬盘存在的问题，提出了本实用新型。
6.因此，本实用新型目的是提供一种带有芯片防护结构的固态硬盘，解决了主板表面空间小，设置较多的防护组件会缩小固态硬盘的安装区域，同时降低固态硬盘的安装效果的问题。
7.为了实现上述目的，本实用新型提供如下技术方案：
8.一种带有芯片防护结构的固态硬盘，包括固态硬盘，所述固态硬盘的两侧均固定设有连接板，两个所述连接板相远离一侧均固定设有支撑块，两个所述支撑块的内部均通过滑动调节组件设有防护板，所述防护板的外侧滑动套设有套板，所述防护板和套板之间设有调节限位机构，套板和防护板可进行横向调节，便于对固态硬盘表面芯片进行遮盖防护；
9.两个所述防护板相靠近一侧均固定设有防护罩，两个所述防护罩均盖设与所述固态硬盘的端部外侧，通过防护罩的设置，能够在固态硬盘不使用时对固态硬盘的插接头进行防护。
10.优选的，所述滑动调节组件包括螺杆和内螺纹管，所述支撑块的外侧壁两端均开设有滑槽，所述螺杆与滑槽的内壁转动连接，且螺纹套设于所述内螺纹管的内部，所述内螺纹管的顶部转动设有转杆，所述转杆与防护板固定连接，所述螺杆的杆壁固定套设有旋钮，通过螺杆和内螺纹管进行配合，能够使得防护罩远离固态硬盘的插接头，并在安装时对套板和防护板进行旋转换位，便于对固态硬盘上的芯片进行遮盖防护。
11.优选的，所述内螺纹管和滑槽的横截面均呈矩形设置，对内螺纹管的滑动进行限
位支撑。
12.优选的，所述调节限位机构包括插杆，所述套板的两侧均开设有多个间隔设置的插孔，所述插杆滑动设于所述套板侧壁，并插入插孔内，所述插杆的杆壁套设有弹簧，所述弹簧的两端分别与插杆和套板固定连接，所述插杆远离套板的一端固定设有拉带，能够对防护板和套板之间的距离进行调节，便于充分全面的盖设在固态硬盘上对固态硬盘进行防护。
13.进一步地，所述套板的截面呈环形设置，所述防护罩为u形防护罩，能够使得防护罩稳定罩设在固态硬盘的外侧。
14.优选的，两个所述连接板均可采用黏胶水与固态硬盘的外侧壁粘结固定设置，尽量避免对固态硬盘进行破坏修整。
15.在上述技术方案中，本实用新型提供的技术效果和优点：
16.1、本实用新型，通过设有的连接板、支撑块、调节滑动组件和防护板以及防护罩，在固定硬盘不进行安装时，通过两个防护罩对硬盘的插接头进行防护，而在固定硬盘安装时，可对防护板和防护罩进行旋转，并盖设在硬盘的外侧，对硬盘表面的芯片进行稳定包裹防护。
17.2、本实用新型，通过套板、防护板和调节限位机构，能够对套板和防护板之间的距离进行调节，便于对硬盘进行全面充分防护。
附图说明
18.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

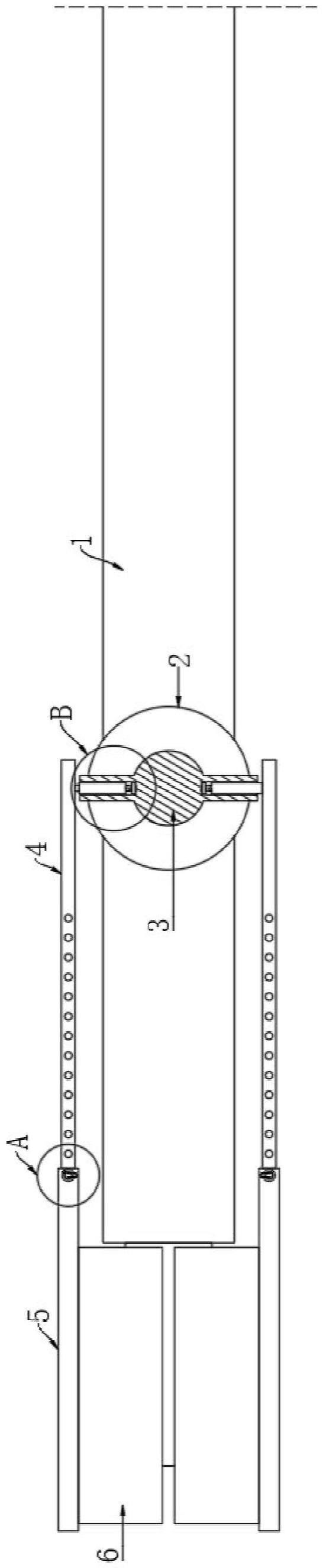

19.图1为本实用新型的结构示意图；
20.图2为本实用新型的图1的a部放大示意图；
21.图3为本实用新型的图1的b部放大示意图。
22.附图标记说明：
23.1、固态硬盘；2、连接板；3、支撑块；4、防护板；5、套板；6、防护罩；7、螺杆；8、内螺纹管；9、转杆；10、旋钮；11、插杆；12、弹簧；13、拉带。
具体实施方式
24.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。
25.本实用新型实施例公开一种带有芯片防护结构的固态硬盘。
26.本实用新型提供了如图1-3所示的一种带有芯片防护结构的固态硬盘包括固态硬盘1，固态硬盘1的两侧均固定设有连接板2，两个连接板2均可采用黏胶水与固态硬盘1的外侧壁粘结固定设置，两个连接板2相远离一侧均固定设有支撑块3，两个支撑块3的内部均通过滑动调节组件设有防护板4，防护板4的外侧滑动套设有套板5。两个防护板4相靠近一侧均固定设有防护罩6，两个防护罩6均盖设与固态硬盘1的端部外侧，套板5的截面呈环形设置，防护罩6为u形防护罩。
27.在固态硬盘1位于包装盒内时，通过胶水等将连接板2固态硬盘1进行粘结，并使得防护板4和套板5能够盖设在固态硬盘1的外侧，并通过两个防护罩6对固态硬盘1的插接头进行笼罩防护，而当固态硬盘1取出进行安装时，可将防护板4和防护罩6远离固态硬盘1，并对防护板4和套板5进行旋转，使得固态硬盘1的插接头裸露，此时防护板4和套板5能够盖设在固态硬盘1的表面芯片外侧，对固态硬盘1的芯片进行稳定遮盖防护，提高固态硬盘1使用时的稳定性。
28.为了能够对防护板4和套板5进行旋转换位，如图1和图3所示，滑动调节组件包括螺杆7和内螺纹管8，支撑块3的外侧壁两端均开设有滑槽，螺杆7与滑槽的内壁转动连接，且螺纹套设于内螺纹管8的内部，内螺纹管8的顶部转动设有转杆9，转杆9与防护板4固定连接，螺杆7的杆壁固定套设有旋钮10，内螺纹管8和滑槽的横截面均呈矩形设置。
29.首先对两个旋钮10进行转动，使得螺杆7进行旋转，而内螺纹管8在滑槽的限位下进行纵向移动，此时通过内螺纹管8的推动，防护板4和套板5带动防护罩6远离固态硬盘1的插接头并最后完全分离，随后通过转杆9的设置，使得防护板4和套板5进行旋转，并转动至固态硬盘1的外侧另一端，随后反向转动旋钮10，使得螺杆7和内螺纹管8回移至原位，并使得防护板4和套板5对固态硬盘1外侧芯片进行遮盖防护。
30.而为了能够使得防护板4和套板5能够充分遮盖在固态硬盘1外侧，如图1-2所示，防护板4和套板5之间设有调节限位机构，调节限位机构包括插杆11，套板5的两侧均开设有多个间隔设置的插孔，插杆11滑动设于套板5侧壁，并插入插孔内，插杆11的杆壁套设有弹簧12，弹簧12的两端分别与插杆11和套板5固定连接，插杆11远离套板5的一端固定设有拉带13。
31.当防护罩6与固态硬盘1分离时，拉动拉杆13，使得插杆11拉伸弹簧12并从防护板4的插孔内拔出，随后对套板5进行横向移动，使得套板5和防护板4之间的距离进行调节，当遮盖范围调节后，松开拉带13，通过弹簧12的弹力使得插杆11插入插孔内，完成防护板4和套板5的位置固定，便于后续对固态硬盘1进行充分的遮盖防护。
