1.本实用新型是一种设置有信号增强的车载播放器，属于车载播放器技术领域。


背景技术：

2.为了提高汽车行驶时的娱乐效果，通常会在汽车内设置车载播放器，其通常是一般安装在车辆的中控台上，为了提高可靠性，会在车载播放器上设置信号接收增强器，以使得接收信号增强，例如公开号cn216216847u公开了一种接收信号强的组装式无线播放器，包括无线播放器本体，无线播放器本体的一侧设有导向插接槽，导向插接槽的内侧设有导向插接条，导向插接条的一侧设有固定板，固定板的一侧设有散热风扇，无线播放器本体的底侧设有导向收纳槽，导向收纳槽的内侧顶部设有螺纹槽，导向收纳槽的内侧底部设有导向限位滑槽，导向限位滑槽的内侧设有导向限位滑块，导向限位滑块的一侧设有支撑杆，支撑杆的顶侧设有螺纹杆，该专利在使用时会存在一下缺陷：
3.车载播放器在安装在中控台内，受到中控台空间的影响，加装信号接收增强器容易被中控台内部的元件阻挡，不方便对信号接收增强器的位置调整，容易影响信号增强的效果。


技术实现要素：

4.本实用新型提供的一种设置有信号增强的车载播放器，通过滑动锁紧螺母带动信号接收增强器移动，可以解决加装信号接收增强器容易被中控台内部的元件阻挡，不方便对信号接收增强器的位置调整，容易影响信号增强的效果的问题。
5.本实用新型为了解决上述问题，所提出的技术方案为：一种设置有信号增强的车载播放器包括：播放器本体、信号接收增强器，所述播放器本体侧壁上开设有容纳槽，信号接收增强器位于容纳槽内，所述播放器本体前端设置控制面板，且播放器本体前端套设有前板，播放器本体后端套设有后板，所述前板和后板之间设有侧板，侧板位于播放器本体外侧，前板上开设有滑槽，连杆一端固定置于信号接收增强器上，连杆另一端插置于滑槽内；
6.进一步的，所述信号接收增强器侧壁上设有套筒，容纳槽内开设有伸缩槽，伸缩槽内设置有连接柱，套筒套置于连接柱上，且套筒端部设置有弹簧，弹簧套置于连接柱上；
7.进一步的，所述滑槽内壁上设置有凸块，所述凸块为等腰梯形结构，连杆侧壁上开设有与凸块匹配的凹槽，连杆和滑槽形成滑动结构；
8.进一步的，所述连杆端部螺接设置锁紧螺母，所述锁紧螺母抵压置于前板侧壁上；
9.进一步的，所述后板设置有安装块，安装块位于后板边缘；
10.进一步的，所述侧板和播放器本体之间预留间隙，且间隙宽度至少是信号接收增强器厚度的两倍。
11.本实用新型的有益效果：
12.一、在播放器外侧设置侧板，为信号接收增强器预留可活动的空间，滑动锁紧螺母，通过连杆带动信号接收增强器移动，能够方便信号接收增强器移动；
13.二、利用锁紧螺母将连杆锁定，使得信号接收增强器固定；
14.三、使用方便，操作简单。
附图说明

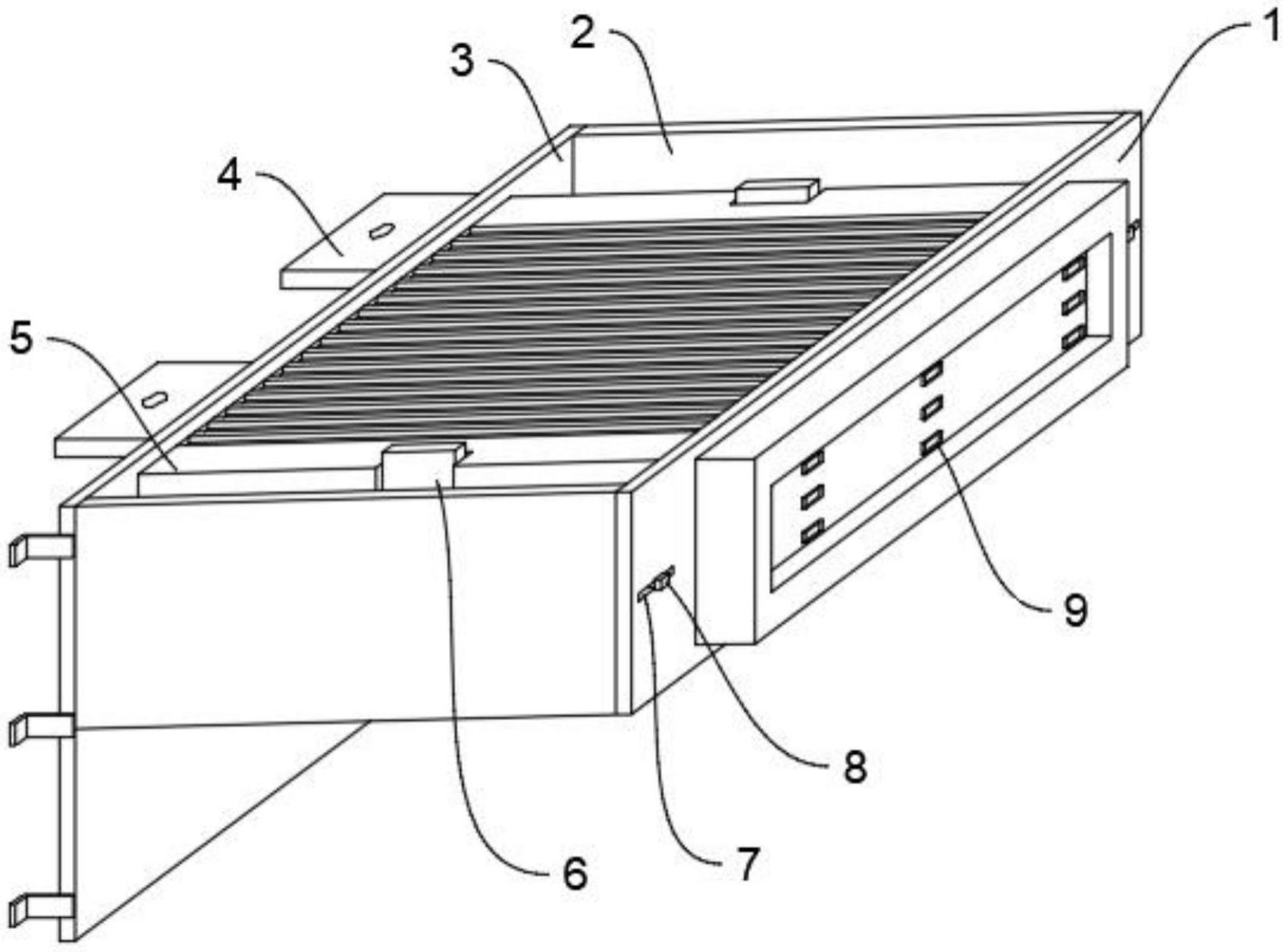

15.图1为本实用新型一种设置有信号增强的车载播放器的立体图。
16.图2为本实用新型一种设置有信号增强的车载播放器的立体图。
17.图3为本实用新型一种设置有信号增强的车载播放器的结构示意图。
18.图4为本实用新型一种设置有信号增强的车载播放器前板的结构示意图。
19.1、前板；2、侧板；3、后板；4、安装块；5、播放器本体；6、信号接收增强器；7、滑槽；8、锁紧螺母；9、控制面板；10、连杆；11、容纳槽；12、套筒；13、弹簧；14、伸缩槽；15、连接柱；16、凸块。
具体实施方式
20.下面结合附图对本实用新型进一步说明。
21.需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图1中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
22.根据图1-4所示：本实用新型提供了一种设置有信号增强的车载播放器包括：播放器本体5、信号接收增强器6，所述播放器本体5侧壁上开设有容纳槽11，信号接收增强器6位于容纳槽11内，所述播放器本体5前端设置控制面板9，且播放器本体5前端套设有前板1，播放器本体5后端套设有后板3，所述前板1和后板3之间设有侧板2，侧板2位于播放器本体5外侧，前板1上开设有滑槽7，连杆10一端固定置于信号接收增强器6上，连杆10另一端插置于滑槽7内；
23.在本实用新型中所述信号接收增强器6侧壁上设有套筒12，容纳槽11内开设有伸缩槽14，伸缩槽14内设置有连接柱15，套筒12套置于连接柱15上，且套筒12端部设置有弹簧13，弹簧13套置于连接柱15上，保证信号接收增强器6可以沿着连接柱15直线移动的同时，也方便信号接收增强器6复位；
24.在本实用新型中所述滑槽7内壁上设置有凸块16，所述凸块16为等腰梯形结构，连杆10侧壁上开设有与凸块16匹配的凹槽，连杆10和滑槽7形成滑动结构，保证连杆10只能够沿着滑槽7移动；
25.在本实用新型中所述连杆10端部螺接设置锁紧螺母8，所述锁紧螺母8抵压置于前板1侧壁上，使得锁紧螺母8能够将连杆10固定；
26.在本实用新型中所述后板3设置有安装块4，安装块4位于后板3边缘，方便后板3安装在中控台内；
27.在本实用新型中所述侧板2和播放器本体5之间预留间隙，且间隙宽度至少是信号接收增强器6厚度的两倍，保证信号接收增强器6可以在侧板2和播放器本体5之间移动，保证侧板2和播放器本体5之间活动范围。
28.本实用新型的原理：使用时，将后板3安装在中控台内，侧板2可以保证中控台内的元件不与信号接收增强器6接触，拧松锁紧螺母8，滑动连杆10，使连杆10沿着滑槽7移动，连杆10带动信号接收增强器6脱离容纳槽11，使信号接收增强器6在侧板2和播放器本体5之间
移动，拧紧锁紧螺母8，使连杆10固定在滑槽7内，可以方便信号接收增强器6调节位置，防止信号接收增强器6调节位置时受到中空台内部元件的影响。
29.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。


技术特征：
1.一种设置有信号增强的车载播放器，包括播放器本体(5)、信号接收增强器(6)，所述播放器本体(5)侧壁上开设有容纳槽(11)，信号接收增强器(6)位于容纳槽(11)内，播放器本体(5)前端设置控制面板(9)，其特征在于：所述播放器本体(5)前端套设有前板(1)，播放器本体(5)后端套设有后板(3)，所述前板(1)和后板(3)之间设有侧板(2)，侧板(2)位于播放器本体(5)外侧，前板(1)上开设有滑槽(7)，连杆(10)一端固定置于信号接收增强器(6)上，连杆(10)另一端插置于滑槽(7)内。2.根据权利要求1所述的一种设置有信号增强的车载播放器，其特征在于：所述信号接收增强器(6)侧壁上设有套筒(12)，容纳槽(11)内开设有伸缩槽(14)，伸缩槽(14)内设置有连接柱(15)，套筒(12)套置于连接柱(15)上，且套筒(12)端部设置有弹簧(13)，弹簧(13)套置于连接柱(15)上。3.根据权利要求1所述的一种设置有信号增强的车载播放器，其特征在于：所述滑槽(7)内壁上设置有凸块(16)，所述凸块(16)为等腰梯形结构，连杆(10)侧壁上开设有与凸块(16)匹配的凹槽，连杆(10)和滑槽(7)形成滑动结构。4.根据权利要求1所述的一种设置有信号增强的车载播放器，其特征在于：所述连杆(10)端部螺接设置锁紧螺母(8)，所述锁紧螺母(8)抵压置于前板(1)侧壁上。5.根据权利要求1所述的一种设置有信号增强的车载播放器，其特征在于：所述后板(3)设置有安装块(4)，安装块(4)位于后板(3)边缘。6.根据权利要求1所述的一种设置有信号增强的车载播放器，其特征在于：所述侧板(2)和播放器本体(5)之间预留间隙，且间隙宽度至少是信号接收增强器(6)厚度的两倍。

技术总结
本实用新型公开的一种设置有信号增强的车载播放器，属于车载播放器技术领域；包括：播放器本体、信号接收增强器，所述播放器本体侧壁上开设有容纳槽，信号接收增强器位于容纳槽内，所述播放器本体前端设置控制面板，且播放器本体前端套设有前板，播放器本体后端套设有后板，所述前板和后板之间设有侧板，侧板位于播放器本体外侧，前板上开设有滑槽，连杆一端固定置于信号接收增强器上，连杆另一端插置于滑槽内，在播放器外侧设置侧板，为信号接收增强器预留可活动的空间，滑动锁紧，通过连杆带动信号接收增强器移动，能够方便信号接收增强器移动，利用锁紧螺母将连杆锁定，使得信号接收增强器固定。收增强器固定。收增强器固定。


技术研发人员：赵巍 李宏毅
受保护的技术使用者：深圳市金域龙电子科技有限公司
技术研发日：2023.06.15
技术公布日：2023/10/27
