1.本实用新型涉及唱臂技术领域，特别涉及一种一体式结构的唱臂。


背景技术：

2.目前，市场上的唱机的唱臂结构都是由唱针、唱头、唱头架、信号线与唱臂组合而成。唱针是损耗品，为方便更换，与唱头是卡扣式嵌入紧配的，唱头用两颗螺丝固定在唱头架上保证其稳定，唱头架与唱臂管间也是用两颗螺丝固定，信号线用线夹与唱头端子连接传递信号。常用结构件之间均用螺丝锁付固定，整体在形体上比较占空间，线材外漏，如图1所示。现有技术中的唱臂结构具体存在以下缺陷：
3.1、形体上比较占空间；
4.2、线材外漏，且容易松动；
5.3、装配耗时长，生产效率低。


技术实现要素：

6.本实用新型的主要目的是提出一种一体式结构的唱臂，旨在提升唱臂装配生产效率，降低生产成本。
7.为实现上述目的，本实用新型提出一种一体式结构的唱臂，包括：唱针、唱头、唱臂管和信号线，所述唱头的一端与所述唱针插接，所述唱头的另一端与所述唱臂管通过螺丝可拆卸连接，所述唱头的一端设置有输出端子，所述信号线穿过所述唱臂管后与所述输出端子焊接。
8.本实用新型进一步的技术方案是，所述唱针的靠近所述唱头的一端开设有方形插接口，所述唱头的一端设置有方形插件，当所述方形插件插设于所述方形插接口时，所述方形插接件与所述方形插接口紧密配合。
9.本实用新型进一步的技术方案是，所述唱头的另一端设置有用于穿设所述螺丝的第一螺丝孔，所述唱臂管的靠近所述唱头的一端设置有用于穿设所述螺丝的第二螺丝孔。
10.本实用新型进一步的技术方案是，所述唱头的另一端还设置有导向凸起，所述唱臂管的靠近所述唱头的一端开设有与所述导向凸起相对应的导向槽，当所述唱头与所述唱臂管通过所述螺丝连接时，所述导向凸起卡设于所述导向槽内，且所述导向凸起、所述导向槽、所述螺丝位于同一直线上。
11.本实用新型进一步的技术方案是，所述唱头的另一端设置有台阶结构，所述唱臂管的靠近所述唱头的一端内壁设置有与所述台阶结构相对应的凹槽。
12.本实用新型进一步的技术方案是，所述信号线为四根，所述输出端子对应的为四个。
13.本实用新型一体式结构的唱臂的有益效果是：本实用新型通过上述技术方案，包括：唱针、唱头、唱臂管和信号线，所述唱头的一端与所述唱针插接，所述唱头的另一端与所述唱臂管通过螺丝可拆卸连接，所述唱头的一端设置有输出端子，所述信号线穿过所述唱
臂管后与所述输出端子焊接，相比现有技术，设计更简单，体形更小，用焊接信号线的方式连接更牢固，信号传输更稳定，只需锁付一颗螺丝就能固定唱头，装配方便，省时省力，极大提高了生产效率，降低了生产成本。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

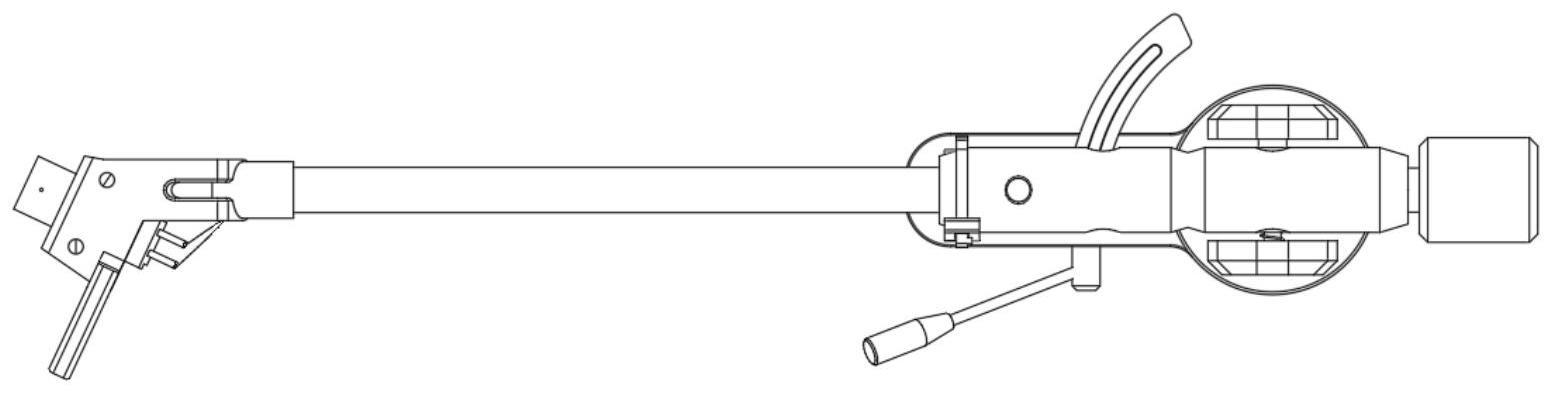

15.图1是现有技术中的唱臂结构示意图：
16.图2是本实用新型一体式结构的唱臂较佳实施例的整体结构示意图；
17.图3是本实用新型一体式结构的唱臂较佳实施例的分体结构示意图；
18.图4是图3中a部的放大示意图；
19.图5是图3中b部的放大示意图；
20.图6是唱针的结构示意图。
21.附图标号说明：
22.唱针1；唱头2；唱臂管3；信号线4；输出端子5；方形插接口6；方形插件7；第一螺丝孔8；第二螺丝孔9；导向凸起10；导向槽11；台阶结构12。
23.本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参照图2至图6，本实用新型提出一种一体式结构的唱臂，本实用新型一体式结构的唱臂较佳实施例包括唱针1、唱头2、唱臂管3和信号线4，所述唱头2的一端与所述唱针1插接，所述唱头2的另一端与所述唱臂管3通过螺丝可拆卸连接，所述唱头2的一端设置有输出端子5，所述信号线4穿过所述唱臂管3后与所述输出端子5焊接。
26.在装配时，可将所述唱头2的一端直接插入所述唱针1中紧配，将所述信号线4直接焊接在所述唱头2的输出端子5上，穿过所述唱臂管3，再将所述唱头2与所述唱臂管3用螺丝锁付固定。
27.相比现有技术，本实施例设计更简单，体形更小，用焊接信号线4的方式比线夹连接更牢固，信号传输更稳定，只需锁付一颗螺丝就能固定唱头2。此设计相对于现有技术结构简单，装配方便，省时省力，极大提高了生产效率，降低了生产成本。
28.进一步地，本实施例中，所述唱针1的靠近所述唱头2的一端开设有方形插接口6，所述唱头2的一端设置有方形插件7，当所述方形插件7插设于所述方形插接口6时，所述方形插接件与所述方形插接口6紧密配合。
29.本实施例通过所述方形插件7插设于所述方形插接口6中，并且紧密配合，可以使
得所述唱头2与所述唱针1的装配不仅简单方便，而且稳固可靠。
30.进一步地，本实施例中，所述唱头2的另一端设置有用于穿设所述螺丝的第一螺丝孔8，所述唱臂管3的靠近所述唱头2的一端设置有用于穿设所述螺丝的第二螺丝孔9。
31.所述唱头2的另一端设置有导向凸起10，所述唱臂管3的靠近所述唱头2的一端开设有与所述导向凸起10相对应的导向槽11，当所述唱头2与所述唱臂管3通过所述螺丝连接时，所述导向凸起10卡设于所述导向槽11内，且所述导向凸起10、所述导向槽11、所述螺丝位于同一直线上。
32.在装配时，先将所述导向凸起10卡设于所述导向槽11，当卡设到位时，所述第一螺丝孔8正好与所述第二螺丝孔9对齐，便于用户通过螺丝固定所述唱臂管3和所述唱头2。
33.进一步地，本实施例中，所述唱头2的另一端设置有台阶结构12，所述唱臂管3的靠近所述唱头2的一端内壁设置有与所述台阶结构12相对应的凹槽。
34.当所述导向凸起10卡设于所述导向槽11内时，所述台阶结构12正好卡入所述凹槽内，从而进一步提升所述唱头2和所述唱臂管3的装配稳固性。
35.进一步地，本实施例中，所述信号线4为四根，所述输出端子5对应的为四个。
36.本实用新型一体式结构的唱臂的有益效果是：本实用新型通过上述技术方案，包括：唱针、唱头、唱臂管和信号线，所述唱头的一端与所述唱针插接，所述唱头的另一端与所述唱臂管通过螺丝可拆卸连接，所述唱头的一端设置有输出端子，所述信号线穿过所述唱臂管后与所述输出端子焊接，相比现有技术，设计更简单，体形更小，用焊接信号线的方式连接更牢固，信号传输更稳定，只需锁付一颗螺丝就能固定唱头，装配方便，省时省力，极大提高了生产效率，降低了生产成本。
