一种可遥控的隐藏式音乐播放器的制作方法

1.本实用新型涉及音乐播放器技术领域,具体为一种可遥控的隐藏式音乐播放器。


背景技术:

2.音乐播放器是一种用于播放各种音乐文件的多媒体播放软件,它涵盖了各种音乐格式的播放工具,比如:mp3播放器,wma播放器,mp4播放器等。它们不仅界面美观,而且操作简单,带你进入一个完美的音乐空间。
3.现有的播放器大多通过本体的按键或者触屏来调节歌曲的暂停与播放,如专利号cn102385906a,包括喇叭,喇叭的一侧设置有音量调节器,音量调节器的一端设置有显示面板,其另一侧设置有操作按键可以随意所欲的听自己想听的音乐,而且音质好外形精美漂亮,且采用触摸屏的设置,扩大了使用范围,操作简捷便于推广使用。
4.但上述技术方案中,播放器日常使用时因为控制按键都在播放器本体上会产生操作不便的情况,因此提出一种可遥控的隐藏式音乐播放器,用于解决上述背景中提到的问题。


技术实现要素:

5.(一)解决的技术问题
6.针对现有技术的不足,本实用新型提供了一种可遥控的隐藏式音乐播放器,具备结构简单、操作容易、节约成本等优点,解决了上述背景中所提到的问题。
7.(二)技术方案
8.为实现上述目的,本实用新型提供如下技术方案:一种可遥控的隐藏式音乐播放器,包括观察机构,所述观察机构内部设置有运行机构;
9.所述观察机构包括机体,所述机体正面设置有出音孔,所述机体两侧设置有固定耳,所述机体后面底部设置有电池盖板,所述电池盖板左侧设置有充电口,所述机体后面右上角设置有开关键;
10.所述运行机构包括电路板、信号接收器、中央处理器和扬声器,所述信号接收器与中央处理器电连接,所述扬声器与中央处理器电连接。
11.优选的,所述机体内部设置有蓄电池,所述蓄电池与电路板电连接。
12.蓄电池的设计可以为音乐播放器提供续航,保障了电路板的各个部件正常运行。
13.优选的,所述固定耳内部设置有螺纹孔,所述螺纹孔螺纹连接有螺杆。
14.音乐播放器两侧设置有固定耳,并且可以通过固定耳的螺纹孔用螺杆固定,这样音乐器便于隐藏,可以安装在各个角落。
15.优选的,所述开关键与中央处理器电连接。
16.中央处理器可以控制开关键的开关,这样不用手动开启或关闭音乐播放器,可以远程遥控控制音乐播放器的开关。
17.优选的,所述信号接收器、中央处理器和扬声器与电路板电连接。
18.电路板为信号接收器、中央处理器和扬声器提供电力支持,保证了各元件之间的协调工作。
19.优选的,所述蓄电池与充电口电连接,所述充电口与电路板电连接。
20.通过充电口可以给蓄电池补充电力,也可以直接通过充电口给电路板提供电力。
21.与现有技术相比,本实用新型提供了一种可遥控的隐藏式音乐播放器,具备以下有益效果:
22.1、该可遥控的隐藏式音乐播放器,通过在音乐播放器两侧设置固定耳,便于音乐播放器的安装隐藏,再通过遥控器发号指令,音乐播放器机体内部的信号接收器会将播放暂停等指令传输给中央处理器,由中央处理器控制音乐播放器的调节工作。
23.2、该可遥控的隐藏式音乐播放器,通过设置两个扬声器来增强音乐播放器的音乐效果,音乐播放器表面设置的出音口可以使扬声器的声音不受机体封闭空间的影响。
附图说明

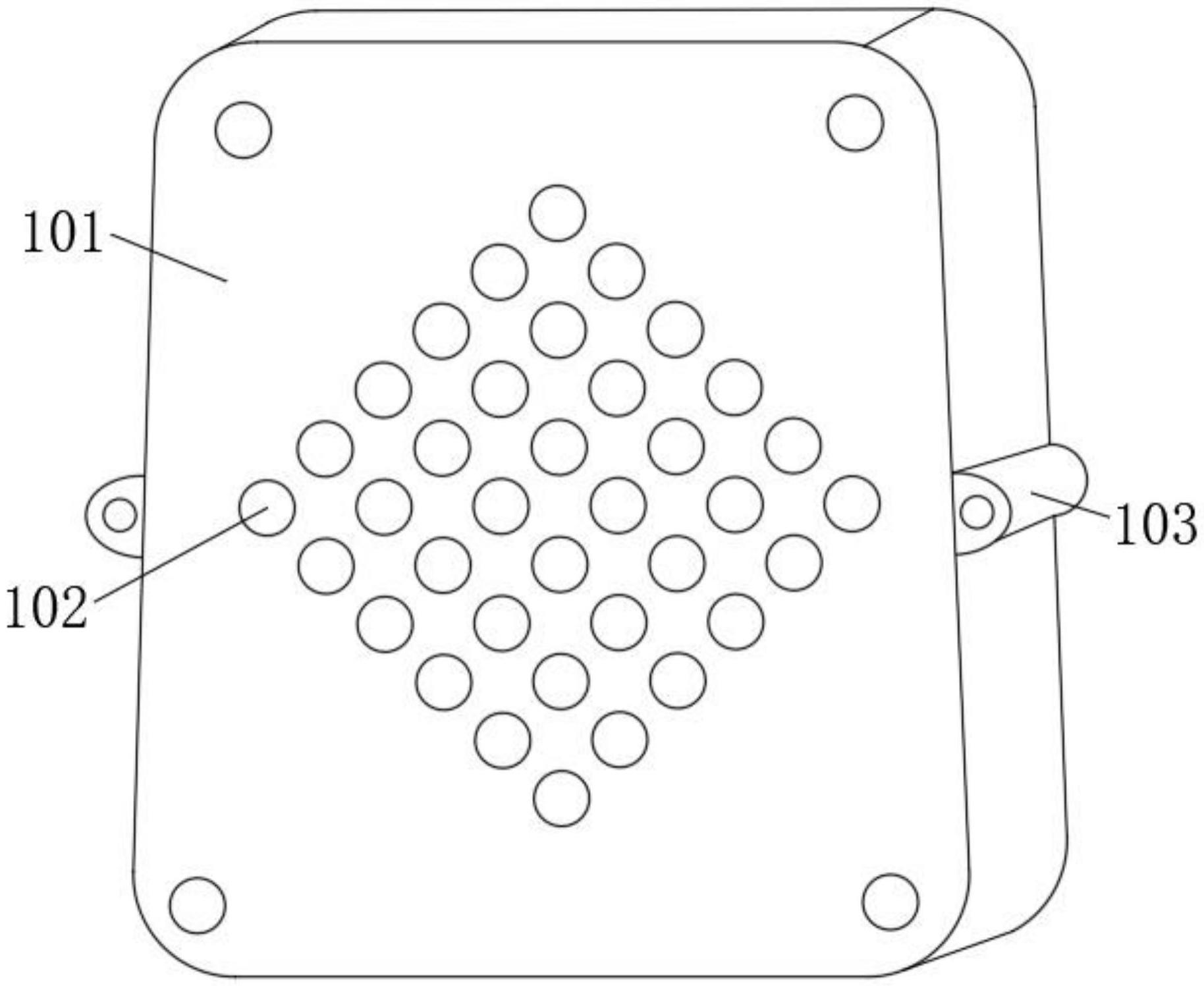

24.图1为本实用新型整体结构示意图;
25.图2为本实用新型整体后视结构示意图;
26.图3为本实用新型内部结构示意图。
27.其中:101、机体;1011、蓄电池;102、出音孔;103、固定耳;104、电池盖板;105、充电口;106、开关键;201、电路板;202、信号接收器;203、中央处理器;204、扬声器。
具体实施方式
28.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
29.请参阅图1-图3,一种可遥控的隐藏式音乐播放器,包括观察机构,观察机构内部设置有运行机构;
30.观察机构包括机体101,机体101正面设置有出音孔102,机体101两侧设置有固定耳103,机体101后面底部设置有电池盖板104,电池盖板104左侧设置有充电口105,机体101后面右上角设置有开关键106;
31.运行机构包括电路板201、信号接收器202、中央处理器203和扬声器204,信号接收器202与中央处理器203电连接,扬声器204与中央处理器203电连接。
32.通过上述技术方案,在机体101正面设置有出音孔102,可以防止扬声器204因机体101内部封闭空间而影响音乐出声的品质,通过机体101两侧的固定耳103可以用螺杆来固定音乐播放器,通过信号接收器202将遥控器的指令传达给中央处理器203,由中央处理器203控制机体各个部件的运行。
33.具体的,机体101内部设置有蓄电池1011,蓄电池1011与电路板201电连接。
34.通过上述技术方案,蓄电池1011的设计可以为音乐播放器提供续航,保障了电路板201的各个部件正常运行。
35.具体的,固定耳103内部设置有螺纹孔,螺纹孔螺纹连接有螺杆。
36.通过上述技术方案,音乐播放器两侧设置有固定耳103,并且可以通过固定耳103的螺纹孔用螺杆固定,这样音乐器便于隐藏,可以安装在各个角落。
37.具体的,开关键106与中央处理器203电连接。
38.通过上述技术方案,中央处理器203可以控制开关键106的开关,这样不用手动开启或关闭音乐播放器,可以远程遥控控制音乐播放器的开关。
39.具体的,信号接收器202、中央处理器203和扬声器204与电路板201电连接。
40.通过上述技术方案,电路板201为信号接收器202、中央处理器203和扬声器204提供电力支持,保证了各元件之间的协调工作。
41.具体的,蓄电池1011与充电口105电连接,充电口105与电路板201电连接。
42.通过上述技术方案,通过充电口105可以给蓄电池1011补充电力,也可以直接通过充电口105给电路板201提供电力。
43.在使用时,通过螺杆穿过机体101两侧固定耳103的螺纹孔可以将音乐播放器固定各个墙体便于隐藏,在通过遥控器可以下达指令,机体101内部信号接收器202接收指令传达给中央处理器203,由中央处理器203控制音乐播放器的开关、暂停、下一曲等操作,至此完成整个可遥控的隐藏式音乐播放器的使用流程。
44.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


技术特征:
1.一种可遥控的隐藏式音乐播放器,包括观察机构,其特征在于:所述观察机构内部设置有运行机构;所述观察机构包括机体(101),所述机体(101)正面设置有出音孔(102),所述机体(101)两侧设置有固定耳(103),所述机体(101)后面底部设置有电池盖板(104),所述电池盖板(104)左侧设置有充电口(105),所述机体(101)后面右上角设置有开关键(106);所述运行机构包括电路板(201)、信号接收器(202)、中央处理器(203)和扬声器(204),所述信号接收器(202)与中央处理器(203)电连接,所述扬声器(204)与中央处理器(203)电连接。2.根据权利要求1所述的一种可遥控的隐藏式音乐播放器,其特征在于:所述机体(101)内部设置有蓄电池(1011),所述蓄电池(1011)与电路板(201)电连接。3.根据权利要求1所述的一种可遥控的隐藏式音乐播放器,其特征在于:所述固定耳(103)内部设置有螺纹孔,所述螺纹孔螺纹连接有螺杆。4.根据权利要求1所述的一种可遥控的隐藏式音乐播放器,其特征在于:所述开关键(106)与中央处理器(203)电连接。5.根据权利要求1所述的一种可遥控的隐藏式音乐播放器,其特征在于:所述信号接收器(202)、中央处理器(203)和扬声器(204)与电路板(201)电连接。6.根据权利要求2所述的一种可遥控的隐藏式音乐播放器,其特征在于:所述蓄电池(1011)与充电口(105)电连接,所述充电口(105)与电路板(201)电连接。

技术总结
本实用新型涉及音乐播放器技术领域,且公开了一种可遥控的隐藏式音乐播放器,包括观察机构,所述观察机构内部设置有运行机构,所述观察机构包括机体,所述机体正面设置有出音孔,所述机体两侧设置有固定耳,所述机体后面底部设置有电池盖板,所述电池盖板左侧设置有充电口,所述机体后面右上角设置有开关键,所述运行机构包括电路板、信号接收器、中央处理器和扬声器。该可遥控的隐藏式音乐播放器,通过在音乐播放器两侧设置固定耳,便于音乐播放器的安装隐藏,再通过遥控器发号指令,音乐播放器机体内部的信号接收器会将播放暂停等指令传输给中央处理器,由中央处理器控制音乐播放器的调节工作。放器的调节工作。放器的调节工作。


技术研发人员:夏文汉 周伟 熊佳
受保护的技术使用者:深圳市欧迪机电有限公司
技术研发日:2023.05.15
技术公布日:2023/10/27
