1.本实用新型涉及清洗设备技术领域，特别涉及一种唱片清洗机。


背景技术：

2.黑胶唱片因其音乐的现场感和空灵感而受到广大音乐爱好者的喜爱。然而，黑胶唱片在长期的使用过程中，黑胶唱片的表面容易沾上灰尘等脏污，由于附着在黑胶唱片上的脏污会影响黑胶唱片的音质，所以需要定期对黑胶唱片进行清洗。
3.唱片清洗机常用于清洗黑胶唱片，唱片清洗机包括机箱、清洗箱和盖板，清洗箱设置在机箱内，盖板与机箱连接并设置在清洗箱的上方，盖板上开设有可供黑胶唱片穿过的通孔，在清洗黑胶唱片前，需要先将清洗液倒入清洗箱内，然后再将黑胶唱片穿过盖板上的通孔并放入清洗箱中，清洗箱上安装有超声波组件，超声波组件驱动清洗箱内的清洗液发生超声振动，从而将黑胶唱片上附着的脏污去除。清洗液倒入清洗箱的过程中，会不慎将清洗液倒出清洗箱外，倒出清洗箱外的部分清洗液会穿过清洗箱与盖板之间的缝隙流入机箱内，流入机箱内的清洗液不仅会损坏机箱内的电子元器件，还不利于用户清理，增加了唱片清洗机的清洁难度；另一方面，倒出清洗箱外的另一部分清洗液会落在盖板上，在唱片清洗机长时间地使用下，盖板上会汇聚有大量清洗液，盖板上大量的清洗液也不利于用户清理，也提高了唱片清洗机的清洁难度。


技术实现要素：

4.本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种唱片清洗机，能够降低唱片清洗机内的清洁难度。
5.根据本实用新型实施例的唱片清洗机，包括：
6.机箱，所述机箱的内壁上设有倾斜设置的导流板，所述导流板上开设有避让孔，所述导流板的下端开设有排液孔；
7.清洗箱和超声波组件，所述清洗箱穿设于所述避让孔并密封所述避让孔，所述清洗箱用于容纳唱片和清洗液，所述超声波组件设于所述清洗箱的外壁上；
8.盖板，所述盖板与所述机箱连接并设于所述导流板和所述清洗箱的上方，所述盖板上开设有供所述唱片穿过的条状孔，以使所述唱片可穿过所述条状孔进入所述清洗箱内，所述盖板的上表面设有两块斜板，两块所述斜板所形成的夹角开口朝向所述导流板，所述斜板与所述机箱内壁之间形成用于供所述斜板上的所述清洗液穿过的缝隙，以使所述斜板上的所述清洗液落在所述导流板上；
9.集液盒，所述集液盒可拆卸地连接于所述机箱并设于所述导流板的下方，所述集液盒上开设有与所述排液孔相对的第一通孔，以使所述导流板上的所述清洗液通过所述排液孔和所述第一通孔流入所述集液盒内。
10.至少具有如下有益效果：
11.当不慎将清洗液倒出清洗箱外时，穿过清洗箱与盖板之间缝隙的清洗液会落在导
流板上，由于导流板倾斜设置，所以导流板上的清洗液会流向排液孔，最后导流板上的清洗液经排液孔和第一通孔流入集液盒内，避免了清洗液流入机箱内，降低了唱片清洗机的清洁难度；盖板的上表面设有两块斜板，落在斜板上的清洗液会流向斜板与机箱内壁之间的缝隙，然后斜板上的清洗液会落在导流板上并流入集液盒内，避免了盖板上汇聚有大量清洗液，降低了唱片清洗机的清洁难度。集液盒内的清洗液满后，便可将集液盒从机箱内拆卸下来，然后再将集液盒内的清洗液倒掉，方便了用户清理集液盒内的清理液。另一方面，通过设置集液盒和导流板，避免了清洗液流入机箱并损坏机箱内的电子元器件，提高了唱片清洗机的使用寿命。
12.根据本实用新型实施例的唱片清洗机，所述清洗箱与所述盖板的下表面之间设有密封垫圈。
13.根据本实用新型实施例的唱片清洗机，还包括水泵和排液管，所述清洗箱的底壁开设有出水口，所述集液盒上开设有第二通孔，所述排液管的一端与所述出水口连通，所述排液管的另一端与所述第二通孔连通，所述水泵设于所述排液管上。
14.根据本实用新型实施例的唱片清洗机，所述清洗箱的底壁对应所述出水口的区域上可拆卸地连接有过滤网。
15.根据本实用新型实施例的唱片清洗机，所述水泵与所述集液盒之间的所述排液管上设有电磁水阀。
16.根据本实用新型实施例的唱片清洗机，还包括安装箱，所述安装箱与所述机箱连接并设于所述导流板的下方，所述集液盒可拆卸地连接于所述安装箱内，所述安装箱上开设有与所述排液孔和所述第一通孔相对的第三通孔，所述安装箱上开设有与所述第二通孔同轴的第四通孔，所述排液管的另一端与所述第四通孔连通。
17.根据本实用新型实施例的唱片清洗机，还包括旋转驱动机构，所述旋转驱动机构用于驱动设于所述清洗箱内的所述唱片转动。
18.根据本实用新型实施例的唱片清洗机，所述旋转驱动机构包括电机、主动轮和从动轮，所述主动轮和所述从动轮分别设于所述条状孔的两端，所述主动轮和所述从动轮均可转动地连接于所述盖板，所述电机与所述盖板连接，所述电机的输出端与所述主动轮传动连接，所述主动轮和所述从动轮均可与设于所述清洗箱内的所述唱片相抵接，以使所述唱片转动。
19.根据本实用新型实施例的唱片清洗机，所述主动轮上开设有第一梯形环槽，所述从动轮上开设有第二梯形环槽。
20.根据本实用新型实施例的唱片清洗机，还包括第一风机和第二风机，所述第一风机与所述盖板连接，所述第一风机用于吹除所述唱片一侧面上的所述清洗液，所述第二风机与所述盖板连接，所述第二风机用于吹除所述唱片另一侧面上的所述清洗液。
21.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
22.下面结合附图和实施例对本实用新型做进一步的说明，其中：

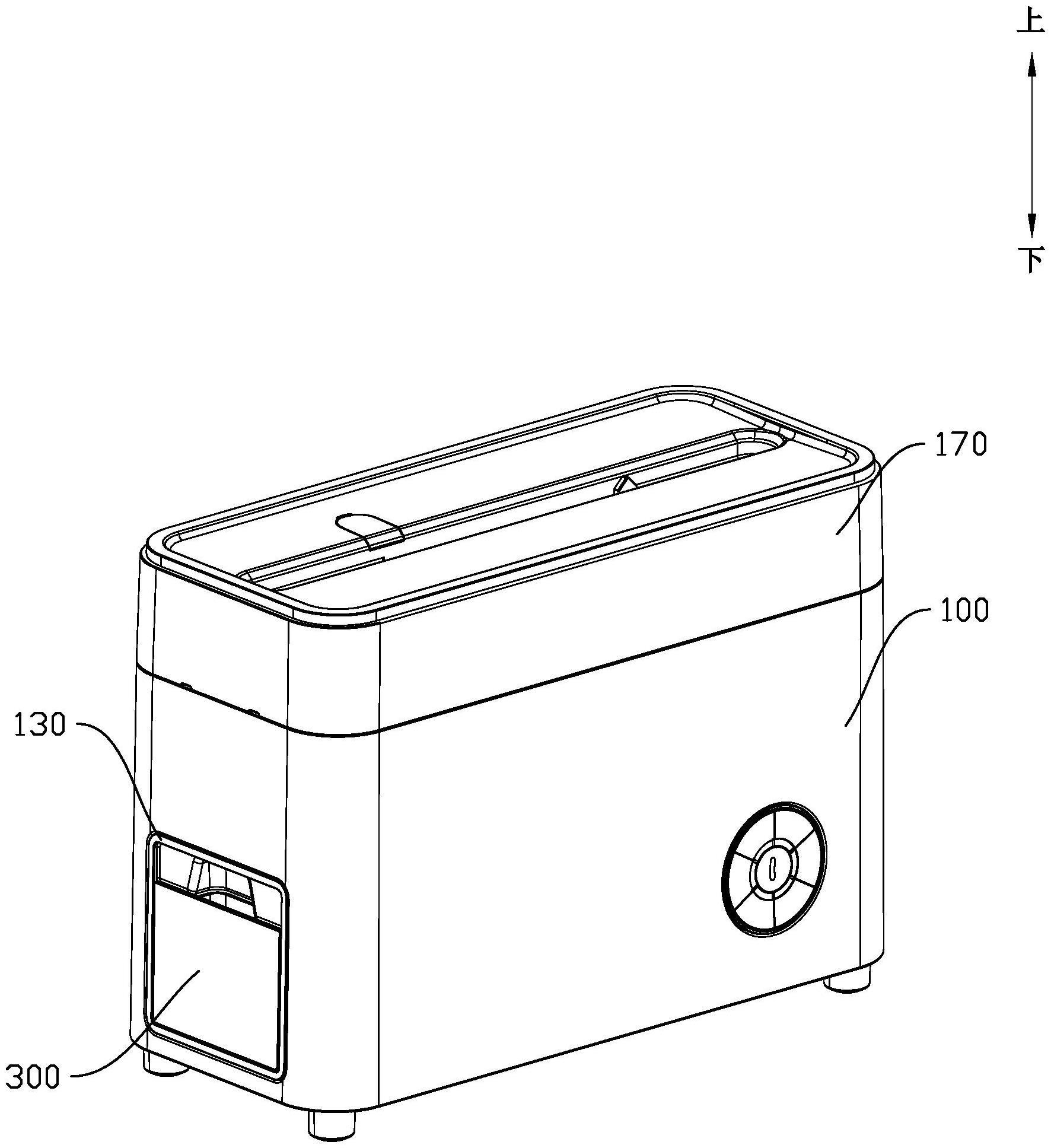

23.图1为本实用新型实施例唱片清洗机的结构示意图；
24.图2为机箱和导流板的结构示意图；
25.图3为机箱和盖板的结构示意图；
26.图4为图3中盖板的侧视结构示意图；
27.图5为机箱和导流板的剖视结构示意图；
28.图6为机箱内部的结构示意图；
29.图7为机箱、盖板、第一风机、第二风机和旋转驱动机构的结构示意图；
30.图8为图7中主动轮的结构示意图；
31.附图标记：
32.机箱100；导流板110；排液孔111；盖板120；条状孔121；斜板122；安装箱130；第三通孔131；第四通孔132；水泵140；排液管150；电磁水阀160；箱盖170；
33.清洗箱200；超声波组件210；密封垫圈220；
34.集液盒300；第一通孔310；第二通孔320；
35.旋转驱动机构400；主动轮410；第一梯形环槽411；从动轮420；电机430；
36.第一风机500；第二风机600。
具体实施方式
37.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
38.在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
39.在本实用新型的描述中，多个指的是两个以上。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。
40.本实用新型的描述中，除非另有明确的限定，设置、安装、连接等词语应做广义理解，所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。
41.参考图1至图6，根据本实用新型的唱片清洗机，包括：
42.机箱100，机箱100的内壁上设有倾斜设置的导流板110，导流板110上开设有避让孔，导流板110的下端开设有排液孔111；
43.清洗箱200和超声波组件210，清洗箱200穿设于避让孔并密封避让孔，清洗箱200用于容纳唱片和清洗液，超声波组件210设于清洗箱200的外壁上；
44.盖板120，盖板120与机箱100连接并设于导流板110和清洗箱200的上方，盖板120上开设有供唱片穿过的条状孔121，以使唱片可穿过条状孔121进入清洗箱200内，盖板120的上表面设有两块斜板122，两块斜板122所形成的夹角开口朝向导流板110，斜板122与机箱100内壁之间形成用于供斜板122上的清洗液穿过的缝隙，以使斜板122上的清洗液落在
导流板110上；
45.集液盒300，集液盒300可拆卸地连接于机箱100并设于导流板110的下方，集液盒300上开设有与排液孔111相对的第一通孔310，以使导流板110上的清洗液通过排液孔111和第一通孔310流入集液盒300内。
46.可以理解的是，当不慎将清洗液倒出清洗箱200外时，穿过清洗箱200与盖板120之间缝隙的清洗液会落在导流板110上，由于导流板110倾斜设置，所以导流板110上的清洗液会流向排液孔111，最后导流板110上的清洗液经排液孔111和第一通孔310流入集液盒300内，避免了清洗液流入机箱100内，降低了唱片清洗机的清洁难度；盖板120的上表面设有两块斜板122，落在斜板122上的清洗液会流向斜板122与机箱100内壁之间的缝隙，然后斜板122上的清洗液会落在导流板110上并流入集液盒300内，避免了盖板120上汇聚有大量清洗液，降低了唱片清洗机的清洁难度。集液盒300内的清洗液满后，便可将集液盒300从机箱100内拆卸下来，然后再将集液盒300内的清洗液倒掉，方便了用户清理集液盒300内的清理液。另一方面，通过设置集液盒300和导流板110，避免了清洗液流入机箱100并损坏机箱100内的电子元器件，提高了唱片清洗机的使用寿命。
47.作为本实用新型的一种实施例，导流板110与机箱100是一体成型。
48.参考图2和图6，清洗箱200与盖板120的下表面之间设有密封垫圈220。可以理解的是，通过在清洗箱200与盖板120的下表面之间设置密封垫圈220，可以避免清洗液从清洗箱200与盖板120之间的缝隙流出。
49.参考图6，本实用新型的唱片清洗机还包括水泵140和排液管150，清洗箱200的底壁开设有出水口，集液盒300上开设有第二通孔320，排液管150的一端与出水口连通，排液管150的另一端与第二通孔320连通，水泵140设于排液管150上。可以理解的是，通过设置水泵140和排液管150，唱片清洗完成后，可以开启水泵140，将清洗箱200内的清洗液通过排液管150排入集液盒300内，方便了用户清理和更换清洗箱200内的清洗液。
50.另一方面，排液管150的另一端也可伸至唱片清洗机外，通过水泵140将清洗液排放至唱片清洗机外即可。
51.作为本实用新型的一种实施例，清洗箱200的底壁对应出水口的区域上可拆卸地连接有过滤网。可以理解的是，通过设置过滤网，可避免清洗箱200内的脏污流入排液管150内而造成排液管150堵塞；另一方面，过滤网可拆卸地连接于清洗箱200的底壁，可根据实际需要更换不同目数的过滤网，提高了唱片清洗机使用的灵活性。
52.参考图6，水泵140与集液盒300之间的排液管150上设有电磁水阀160。水泵140内部有橡胶材质的单向阀门，单向阀门的开合保证了水泵140工作时液体的单向流动。为了不影响水泵140工作时液体的流速，单向阀门自然状态下的关闭力度很小，因此在停止工作的自然状态下，水泵140的进出口之间是基本连通的。清洗箱200和排液管150另一端的排液口均与外界连通，液面大气压相同，于是，只要排液管150的排液口低于清洗箱200内清理液的液面，排液管150的排液口就会不停滴漏清洗液。本实用新型中的电磁水阀160为常闭型，电磁水阀160与水泵140同时开启或同时关闭，水泵140工作时，电磁水阀160的阀门开启，排液管150畅通；水泵140停止工作时，电磁水阀160的阀门关闭，排液管150关闭。可以理解的是，通过设置电磁水阀160，避免了排液管150的排液口发生滴漏。另一方面，电磁水阀160也可设置在清洗箱200与水泵140之间的排液管150上。
53.参考图6，本实用新型实施例的唱片清洗机还包括安装箱130，安装箱130与机箱100连接并设于导流板110的下方，集液盒300可拆卸地连接于安装箱130内，安装箱130上开设有与排液孔111和第一通孔310相对的第三通孔131，安装箱130上开设有与第二通孔320相对的第四通孔132，排液管150的另一端与第四通孔132连通。可以理解的是，通过设置安装箱130，集液盒300可拆卸地连接于安装箱130内，安装箱130起到了隔绝的作用，将集液盒300与机箱100的内部环境隔绝，避免了清洗液流入集液盒300的过程中落入机箱100内。
54.进一步需要说明的是，排液孔111、第一通孔310和第三通孔131同轴，清洗液可通过排液孔111、第三通孔131和第一通孔310流入集液盒300内；第四通孔132和第二通孔320同轴，清洗液可通过第四通孔132和第二通孔320流入集液盒300内。
55.参考图7，本实用新型实施例的唱片清洗机还包括旋转驱动机构400，旋转驱动机构400用于驱动设于清洗箱200内的唱片转动。可以理解的是，通过设置旋转驱动机构400，当唱片在清洗箱200中进行清洗时，旋转驱动机构400可驱动唱片转动，使得唱片的每个部位都能得到清洗，提升了唱片清洗机的清洗效果。
56.参考图7，旋转驱动机构400包括电机430、主动轮410和从动轮420，主动轮410和从动轮420分别设于条状孔121的两端，主动轮410和从动轮420均可转动地连接于盖板120，电机430与盖板120连接，电机430的输出端与主动轮410传动连接，主动轮410和从动轮420均可与设于清洗箱200内的唱片相抵接，以使唱片转动。可以理解的是，主动轮410和从动轮420的外壁与唱片相抵接，电机430驱动主动轮410转动，从而带动唱片转动。主动轮410和从动轮420的轴线均垂直于上下方向，主动轮410和从动轮420的轴线均垂直于条状孔121的长度方向。
57.参考图8，主动轮410上开设有第一梯形环槽411，从动轮420上开设有第二梯形环槽。可以理解的是，唱片穿设于第一梯形环槽411和第二梯形环槽内，第一梯形环槽411和第二梯形环槽的内壁对唱片起到了限制的作用，避免了唱片在转动的过程中脱离主动轮410和从动轮420，提高了唱片清洗机工作的稳定性。
58.参考图7，本实用新型实施例的唱片清洗机还包括第一风机500和第二风机600，第一风机500与盖板120连接，第一风机500用于吹除唱片一侧面上的清洗液，第二风机600与盖板120连接，第二风机600用于吹除唱片另一侧面上的清洗液。可以理解的是，通过设置第一风机500和第二风机600，可快速吹除唱片上的清洗液，进一步提高了唱片清洗机的清理效果。第一风机500和第二风机600相对设置。
59.参考图1，本实用新型实施例的唱片清洗机还包括箱盖170，箱盖170盖合于机箱100上，箱盖170上开设有与条状孔121相对的长条孔，唱片可穿过箱盖170上的长条孔进入清洗箱200内。可以理解的是，通过设置箱盖170，可避免在清洗的过程中清洗液飞溅至唱片清洗机外。
60.以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。
61.当然，本实用新型并不局限于上述实施方式，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可作出等同变形或替换，这些等同的变型或替换均包含在本技术权利要求所限定的范围内。
