1.本实用新型涉及压裂泵车领域，尤其涉及一种应用于压裂施工的压裂泵车。


背景技术：

2.压裂泵车，顾名思义就是用于压裂作业的泵车，压裂是指采油或采气过程中，人为利用水力作用，使油气层形成裂缝，从而改善油在地下的流动环境，使油井产量增加。
3.现有的泵车在对支腿进行伸出时，因施工场所大多数都是泥泞道路，且支腿的下端脚下，因此使支腿的受力面积较小，从而需要工作人员提前在相应的地点放置上垫板，然后使支腿放置在垫板上，该方法虽然可以有效的提升支腿对地面的受力面积，但相对较为麻烦，且当支腿使用过后可能会沾染上油田旁的部分物质，如不及时的进行清理，长期附着在支腿上可能使其对支腿造成腐蚀，为此，现急需进行技术改进。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种应用于压裂施工的压裂泵车，对比现有的泵车，该泵车通过设置的固定环，通过水泵抽取储水腔内的纯净水，然后输送至流通腔内，然后从喷头进行喷出，以此通过纯净水将活动脚上可能含有的腐蚀性物质进行清除，避免了腐蚀性物品附着在活动脚上可能对其进行侵蚀的问题。
5.为实现上述目的，本实用新型提供了如下技术方案：包括泵车本体，所述泵车本体的两侧分别铰接连接有前活动臂和后活动臂，所述前活动臂的前端外壁和后活动臂的后端外壁均固定连接有支撑杆，所述支撑杆的内部开设有安装槽，所述安装槽的内顶面固定连接有电动液压推杆，所述电动液压推杆的输出端固定连接有活动柱，所述活动柱内部的上端开设有储油腔，所述活动柱内部的下端开设有安装腔，所述安装腔的内部设置有输送泵；
6.所述支撑杆的下表面均固定连接有安装块，所述安装块内部的中心处开设有活动腔，所述活动腔的内部设置有多个助推板，所述助推板远离活动腔中心处的一侧外壁均固定连接有连接臂，所述连接臂远离助推板的一端均贯穿活动腔至安装块的外部并均固定连接有活动脚；
7.所述支撑杆杆身的中部均套设有固定环，所述固定环内部的上端均开设有储水腔，所述储水腔内底面的前端均固定连接有安装盒，所述安装盒的内底面均固定连接有水泵，所述固定环内部的中部均开设有流通腔，所述固定环的下表面均开设有喷洒槽，所述喷洒槽的内顶面均固定连接有多个喷头；
8.通过上述技术方案，对比现有的泵车，该泵车通过设置的活动脚，通过活动脚可进行伸缩，从而使该支撑杆的受力面积增加，从而避免了以往需要进行添加垫板的问题，再通过设置的喷头，通过喷头将纯净水进行喷出，从而使纯净水将活动脚进行冲洗，以此进行提升活动脚的使用年限。
9.进一步地，所述输送泵的输入端贯穿安装腔至安装腔的上端并与储油腔贯通连接，所述输送泵的输出端贯穿安装腔至安装腔的下端并与活动腔贯通连接；
10.通过上述技术方案，通过输送泵的输入端贯穿安装腔至安装腔的上端并与储油腔贯通连接，且输送泵的输出端贯穿安装腔至安装腔的下端并与活动腔贯通连接，从而可更好的通过输送泵将储油腔内的液压油进行输送。
11.进一步地，所述后活动臂远离泵车本体的一侧外壁均设置有多个警示灯；
12.通过上述技术方案，通过后活动臂远离泵车本体的一侧外壁均设置有多个警示灯，在后活动臂进行工作时可更好的通过警示灯进行警示周边的人员。
13.进一步地，后端两个所述支撑杆的后端外壁均固定连接有后尾灯；
14.通过上述技术方案，通过后端两个支撑杆的后端外壁均固定连接有后尾灯，可更好的使泵车本体在行驶时提醒后方人员，避免了以往后尾灯在泵车本体的后端可能导致被物品进行遮挡的问题。
15.进一步地，所述水泵的输入端均贯穿安装盒至储水腔的内部，所述水泵的输出端均贯穿安装盒并与流通腔贯通连接；
16.通过上述技术方案，通过水泵的输入端均贯穿安装盒至储水腔的内部，且水泵的输出端均贯穿安装盒并与流通腔贯通连接，可更好的通过水泵将储水腔内部的纯净水进行输送。
17.进一步地，所述喷头均与流通腔贯通连接；
18.通过上述技术方案，通过喷头均与流通腔贯通连接，可更好的将纯净水喷出对活动脚进行清洗。
19.进一步地，所述固定环上表面的一侧均固定连接有注水口，所述注水口均与储水腔贯通连接；
20.通过上述技术方案，通过固定环上表面的一侧均固定连接有注水口，且注水口均与储水腔贯通连接，可更好的通过注水口向储水腔内进行灌注纯净水。
21.进一步地，所述助推板两两之间均固定连接有pvc布料；
22.通过上述技术方案，通过助推板两两之间均固定连接有pvc布料，可更好的使液压油顶动助推板进行移动。
23.本实用新型具有如下有益效果：
24.1、本实用新型提出的一种应用于压裂施工的压裂泵车，对比现有的泵车，该泵车通过设置的电动液压推杆，通过电动液压推杆带动活动柱进行伸出安装槽内，然后通过输送泵抽取储油腔内的液压油，将液压油输送至活动腔内，然后使液压油在活动腔内顶动助推板进行移动，从而使助推板带动连接臂进行伸出，从而再使连接臂带动活动脚进行伸出，从而使该支撑杆的受力面积变大，避免了以往支腿需要工作人员进行放置垫板而增大受力面积的问题。
25.2、本实用新型提出的一种应用于压裂施工的压裂泵车，对比现有的泵车，该泵车通过设置的固定环，通过水泵抽取储水腔内的纯净水，然后输送至流通腔内，然后从喷头进行喷出，以此通过纯净水将活动脚上可能含有的腐蚀性物质进行清除，避免了腐蚀性物品附着在活动脚上可能对其进行侵蚀的问题。
26.3、本实用新型提出的一种应用于压裂施工的压裂泵车，对比现有的泵车，该泵车通过设置的活动脚，通过活动脚可进行伸缩，从而使该支撑杆的受力面积增加，从而避免了以往需要进行添加垫板的问题，再通过设置的喷头，通过喷头将纯净水进行喷出，从而使纯
净水将活动脚进行冲洗，以此进行提升活动脚的使用年限。
附图说明

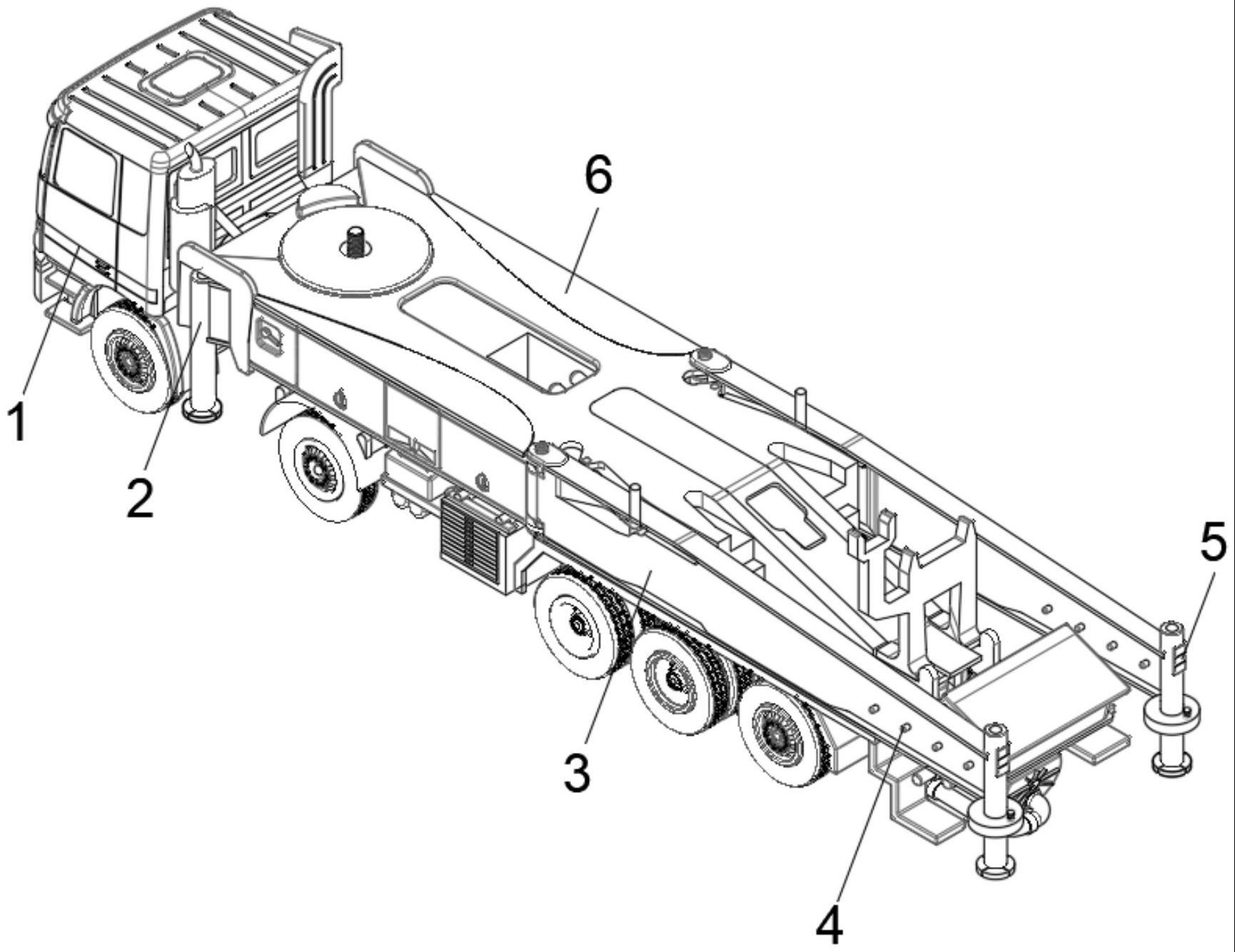

27.图1为本实用新型提出的一种应用于压裂施工的压裂泵车的轴测图；
28.图2为本实用新型提出的一种应用于压裂施工的压裂泵车中后活动臂的结构示意图；
29.图3为本实用新型提出的一种应用于压裂施工的压裂泵车中支撑杆的正剖图；
30.图4为本实用新型提出的一种应用于压裂施工的压裂泵车中支撑座的俯剖图；
31.图5为图3中a处的放大图。
32.图例说明：
33.1、泵车本体；2、支撑杆；3、后活动臂；4、警示灯；5、后尾灯；6、前活动臂；7、注水口；8、固定环；9、活动脚；10、安装槽；11、安装盒；12、水泵；13、活动柱；14、安装腔；15、储油腔；16、喷头；17、喷洒槽；18、流通腔；19、储水腔；20、电动液压推杆；21、活动腔；22、助推板；23、连接臂；24、输送泵；25、安装块；26、pvc布料。
具体实施方式
34.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
35.参照图1-5，本实用新型提供的一种实施例：包括泵车本体1，泵车本体1的两侧分别铰接连接有前活动臂6和后活动臂3，前活动臂6的前端外壁和后活动臂3的后端外壁均固定连接有支撑杆2，支撑杆2的内部开设有安装槽10，安装槽10的内顶面固定连接有电动液压推杆20，电动液压推杆20的输出端固定连接有活动柱13，活动柱13内部的上端开设有储油腔15，活动柱13内部的下端开设有安装腔14，安装腔14的内部设置有输送泵24；
36.支撑杆2的下表面均固定连接有安装块25，安装块25内部的中心处开设有活动腔21，活动腔21的内部设置有多个助推板22，助推板22远离活动腔21中心处的一侧外壁均固定连接有连接臂23，连接臂23远离助推板22的一端均贯穿活动腔21至安装块25的外部并均固定连接有活动脚9；
37.支撑杆2杆身的中部均套设有固定环8，固定环8内部的上端均开设有储水腔19，储水腔19内底面的前端均固定连接有安装盒11，安装盒11的内底面均固定连接有水泵12，固定环8内部的中部均开设有流通腔18，固定环8的下表面均开设有喷洒槽17，喷洒槽17的内顶面均固定连接有多个喷头16；
38.对比现有的泵车，该泵车通过设置的活动脚9，通过活动脚9可进行伸缩，从而使该支撑杆2的受力面积增加，从而避免了以往需要进行添加垫板的问题，再通过设置的喷头16，通过喷头16将纯净水进行喷出，从而使纯净水将活动脚9进行冲洗，以此进行提升活动脚9的使用年限。
39.输送泵24的输入端贯穿安装腔14至安装腔14的上端并与储油腔15贯通连接，输送泵24的输出端贯穿安装腔14至安装腔14的下端并与活动腔21贯通连接，通过输送泵24的输
入端贯穿安装腔14至安装腔14的上端并与储油腔15贯通连接，且输送泵24的输出端贯穿安装腔14至安装腔14的下端并与活动腔21贯通连接，从而可更好的通过输送泵24将储油腔15内的液压油进行输送，后活动臂3远离泵车本体1的一侧外壁均设置有多个警示灯4，通过后活动臂3远离泵车本体1的一侧外壁均设置有多个警示灯4，在后活动臂3进行工作时可更好的通过警示灯4进行警示周边的人员，后端两个支撑杆2的后端外壁均固定连接有后尾灯5，通过后端两个支撑杆2的后端外壁均固定连接有后尾灯5，可更好的使泵车本体1在行驶时提醒后方人员，避免了以往后尾灯5在泵车本体1的后端可能导致被物品进行遮挡的问题，水泵12的输入端均贯穿安装盒11至储水腔19的内部，水泵12的输出端均贯穿安装盒11并与流通腔18贯通连接，通过水泵12的输入端均贯穿安装盒11至储水腔19的内部，且水泵12的输出端均贯穿安装盒11并与流通腔18贯通连接，可更好的通过水泵12将储水腔19内部的纯净水进行输送，喷头16均与流通腔18贯通连接，通过喷头16均与流通腔18贯通连接，可更好的将纯净水喷出对活动脚9进行清洗，固定环8上表面的一侧均固定连接有注水口7，注水口7均与储水腔19贯通连接，通过固定环8上表面的一侧均固定连接有注水口7，且注水口7均与储水腔19贯通连接，可更好的通过注水口7向储水腔19内进行灌注纯净水，助推板22两两之间均固定连接有pvc布料26，通过助推板22两两之间均固定连接有pvc布料26，可更好的使液压油顶动助推板22进行移动。
40.工作原理：通过工作人员驾驶该泵车本体1移动到工作区，然后工作人员将前活动臂6和后活动臂3进行打开，然后通过电动液压推杆20带动活动柱13进行伸出安装槽10内，然后通过输送泵24抽取储油腔15内的液压油，将液压油输送至活动腔21内，然后使液压油在活动腔21内顶动助推板22进行移动，从而使助推板22带动连接臂23进行伸出，从而再使连接臂23带动活动脚9进行伸出，从而使该支撑杆2的受力面积变大，然后使活动脚9与地面进行接触，从而使活动脚9为泵车本体1进行支撑，然后当使用完毕后，通过水泵12抽取储水腔19内的纯净水，然后输送至流通腔18内，然后从喷头16进行喷出，以此通过纯净水将活动脚9上可能含有的腐蚀性物质进行清除。
41.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
