1.本实用新型涉及石油开发技术领域，特别是涉及一种压裂用暂堵绳结。


背景技术：

2.近年来，在石油开发技术领域提出了一种封堵老缝压开新裂缝的重复压裂技术：对老缝的孔眼进行封堵，然后重新压裂，在与老缝呈一定角度方向上造新缝，这样既可以堵水，又可增加采油量，目前市场上的暂堵方法总体分为两种：一种是采用不同尺寸的暂堵颗粒暂堵法；另一种是暂堵塞暂堵法。
3.暂堵颗粒暂堵法在水平井中由于其用量较大，大量的暂堵颗粒在水平井筒中滞留造成井筒堵塞，对后续作业造成困扰。
4.现有的暂堵塞如图1所示，是中部为绳结两端有若干细丝的结构，存在很多缺陷：如中国专利cn112647892a也公开了一种用于大规模井下压裂孔眼暂堵的方法，其中的暂堵塞外形为两端留有若干细丝的绳结，此类暂堵塞虽然降低了颗粒暂堵剂在井筒内大量滞留的风险，但是不能对过度冲蚀孔眼和一般冲蚀孔眼进行区别性有效暂堵，因为此类暂堵塞在投放的时候一次性投放多个相同尺寸的暂堵塞，只有当孔眼远大于暂堵塞尺寸包含两翼折叠尺寸时，才能有效滞留在孔眼内，且此类暂堵塞在高速液体中的流动并不是一个稳态，在液体中始终以一个翻滚的状态前行，在距离孔眼附近，由于其本身的不规则和无序运行，很难一次性嵌入孔眼内部。
5.综上所述，现有技术存在以下缺陷：(1)大量滞留在井筒内造成堵塞；(2)无法进行区别性有效暂堵；(3)很难一次性嵌入孔眼内部。


技术实现要素：

6.本实用新型的目的是提供一种压裂用暂堵绳结，以解决上述现有技术存在的问题，不易造成井筒堵塞，能够提高嵌入几率，且能够进行区别性有效暂堵。
7.为实现上述目的，本实用新型提供了如下方案：本实用新型提供了一种压裂用暂堵绳结，包括至少一个第一暂堵绳结和至少一个第二暂堵绳结，所述第一暂堵绳结包括第一绳结塞体，所述第二暂堵绳结由第二绳结塞体和尾翼组成，所述尾翼连接于所述第二绳结塞体上，所述第一绳结塞体和所述第二绳结塞体均为球状绳结，所述第一暂堵绳结和所述第二暂堵绳结均为可降解纤维束编制而成。
8.优选地，所述第一暂堵绳结采用pla(聚乳酸)或pga(聚羟基乙酸)环保可降解纤维束编制而成。
9.优选地，所述第二暂堵绳结采用pla(聚乳酸)或pga(聚羟基乙酸)环保可降解纤维束编制而成。
10.优选地，所述第二绳结塞体和所述尾翼一体编制而成。
11.本实用新型相对于现有技术取得了以下技术效果：
12.本实用新型提供了一种压裂用暂堵绳结，能够对一般冲蚀孔眼和过度冲蚀孔眼进
行区别性有效暂堵，第一暂堵绳结用于对一般冲蚀孔眼即液体对孔眼的冲蚀程度较轻、孔眼的形状基本上没有改变、形状相对规则的孔眼进行暂堵，球状的第一绳结塞体在液体中的运动相对规则，因此可以更好的嵌入进孔眼内部；第二暂堵绳结用于对过度冲蚀孔眼即受液体冲蚀较为严重的、已经破坏了孔眼原有形状的不规则孔眼进行暂堵，当第二绳结塞体嵌入进不规则孔眼内部后，其尾翼可以对第二绳结塞体未封堵住的部位进行封堵；实际作业时先后泵送若干第一暂堵绳结和第二暂堵绳结进入井筒，从而实现区别性有效封堵，且每次泵送暂堵绳结的数量都较少，有效减少了暂堵材料在井筒内的滞留，提高了暂堵效率。
附图说明
13.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。
14.图1为现有的可降解暂堵塞的结构示意图；

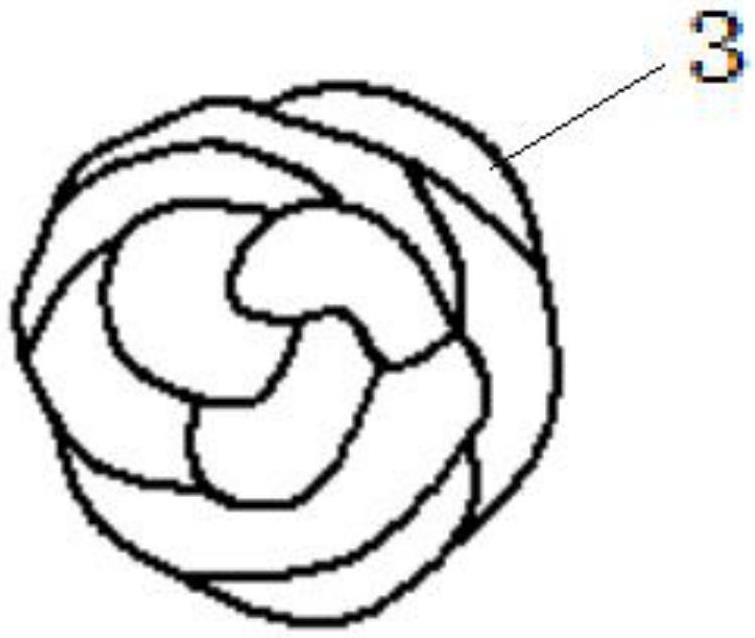

15.图2为本实用新型提供的一种压裂用暂堵绳结的第一暂堵绳结的结构示意图；
16.图3为本实用新型提供的一种压裂用暂堵绳结的第二暂堵绳结尾翼一种形态的结构示意图；
17.图4为本实用新型提供的一种压裂用暂堵绳结的第二暂堵绳结尾翼另外一种形态的结构示意图；
18.图5为本实用新型提供的一种压裂用暂堵绳结的第二暂堵绳结尾翼另外一种形态的结构示意图。
19.其中，1-第二绳结塞体，2-尾翼，3-第一绳结塞体。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.本实用新型的目的是提供一种压裂用暂堵绳结，能够解决现有技术存在的问题，使暂堵绳结不易造成井筒堵塞，提高嵌入几率，且能够进行区别性有效暂堵。
22.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。
23.如图2～5所示，本实施例提供了一种压裂用暂堵绳结，包括至少一个第一暂堵绳结和至少一个第二暂堵绳结，第一暂堵绳结包括第一绳结塞体3，第二暂堵绳结由所述第二绳结塞体1和尾翼2组成，尾翼2连接于第二绳结塞体1上，第一绳结塞体3和第二绳结塞体2均为球状绳结，第一暂堵绳结和第二暂堵绳结均为可降解纤维束编制而成。
24.第一暂堵绳结用于对一般冲蚀孔眼即液体对孔眼的冲蚀程度较轻、孔眼的形状基本上没有改变、形状相对规则的孔眼进行暂堵，将该暂堵绳结泵送至井筒中，随着液体的流
动，第一绳结塞体3嵌入到形状相对规则的一般冲蚀孔眼中，实现对一般冲蚀孔眼的暂时封堵，因为第一绳结塞体3为球体，在液体中的运动相对规则，因此能够提高嵌入孔眼内的几率，提高了暂堵效率。
25.第二暂堵绳结用于对过度冲蚀孔眼即受液体冲蚀较为严重的、已经破坏了孔眼原有形状而形成的不规则孔眼进行暂堵，第二暂堵绳结的尾翼2可根据孔眼的形状，编制成不同的形态，如孔眼被冲蚀成细长矩形时可以采用图3的股辫型尾翼，此时第二绳结塞体1对大部分孔眼进行封堵，尾翼2则可以对剩余孔眼空间进行封堵；当孔眼被冲蚀成梯形或三角形时可以采用图4的分散型尾翼或图5的多束型尾翼，尾翼2分散开对第二绳结塞体1以外的孔眼空间进行封堵；需要说明的是，第二暂堵绳结尾翼2的形状不仅限于上述三种形态，针对实际作业时不同形状的不规则孔眼而定，以实现对过度冲蚀的不规则孔眼进行有效封堵。将第二暂堵绳结泵送至井筒中，随着液体的流动第二绳结塞体1嵌入进过度冲蚀孔眼内，将孔眼大部分空间封堵住，尾翼2对第二绳结塞体1以外的孔眼空间进行封堵，从而实现对过度冲蚀孔眼的有效封堵。
26.在本实施例一种更为优选的方式中，第一暂堵绳结采用pla(聚乳酸)或pga(聚羟基乙酸)环保可降解纤维束编制而成。
27.在本实施例一种更为优选的方式中，第二暂堵绳结采用pla(聚乳酸)或pga(聚羟基乙酸)环保可降解纤维束编制而成。完成暂堵后，第一暂堵绳结和第二暂堵绳结开始降解，根据混纺配比不同，降解的温度也会随之变化，在常温至200℃条件下可降解纤维束降解为甲烷、二氧化碳和水。
28.在本实施例一种更为优选的方式中，第二绳结塞体1和尾翼2一体编制而成。
29.在实际作业时，首先进行新层射孔，在准备压裂下一级的时候，先压开老层，由于井筒内冲蚀程度较轻的相对规则的孔眼较多，过度冲蚀的不规则孔眼数量较少，第一暂堵绳结投加量多于第二暂堵绳结投加量；首先投加第二暂堵绳结，而后投加第一暂堵绳结，避免第一暂堵绳结先嵌入不规则孔眼内而导致第二暂堵绳结无法嵌入；分批泵送第二暂堵绳结进入井筒，优选第二暂堵绳结投加量为预封堵孔眼总数的1/3，尺寸为过度冲蚀不规则孔眼的1.2～1.5倍；然后泵送第一暂堵绳结进入井筒，由于井筒内冲蚀程度较轻的相对规则的孔眼较多，优选第一暂堵绳结的投加量为预封堵孔眼总数的2/3，尺寸为一般冲蚀相对规则孔眼的1.0～1.2倍；最后泵送20～100目的粉末暂堵剂进入，投加量为10～30kg；待泵送完所有暂堵材料至孔眼并将孔眼完全封堵后，憋压直至压开新的射孔层位，进入新层压裂施工，下一级压裂时重复以上步骤即可，能够实现孔眼的区别性有效暂堵，且不易造成井筒堵塞，嵌入几率高。
30.本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。对于实施例公开的系统而言，由于其与实施例公开的方法相对应，所以描述的比较简单，相关之处参见方法部分说明即可。
31.本实用新型中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处。综上所述，本说明书内容不应理解为对本实用新型的限制。
