1.本实用新型涉及定位支柱技术领域，特别涉及一种煤矿开采定位支柱。


背景技术：

2.煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，一般分为井工煤矿和露天煤矿，在地下开掘巷道进行采掘煤矿称之为井工煤矿，在地下开掘巷道时，会在巷道内设置顶梁支撑巷道的巷顶，在其内壁设置防护网等防护设施，以提高巷道的安全性；
3.而在设置顶梁时，为保证顶梁能够更好的对巷道顶部进行辅助支撑，就需要使用定位支柱对顶梁进行定位处理，使顶梁处于指定位置，而定位支柱便是一种单体液压支柱，常与顶梁配合使用；
4.目前，定位支柱在使用时，经常是置于巷道两侧靠近内壁的位置使用的，而巷道的内壁通常设置有防护网或防护板等防护设施，虽然巷道内壁上有防护网或防护板进行防护，但是若巷道某一位置出现坍塌，且将防护网或防护板压坏，碎石等进入巷道内部，不仅有可能造成安全隐患问题，还有可能将定位支柱砸倒，影响其定位效果。


技术实现要素：

5.(一)要解决的技术问题
6.本实用新型的目的是提供一种煤矿开采定位支柱，用以解决上述的煤矿开采定位支柱在使用时，经常是置于巷道两侧靠近内壁的位置使用的，而巷道的内壁通常设置有防护网或防护板等防护设施，虽然巷道内壁上有防护网或防护板进行防护，但是若巷道某一位置出现坍塌，且将防护网或防护板压坏，碎石等进入巷道内部，不仅有可能造成安全隐患问题，还有可能将定位支柱砸倒，影响其定位效果的缺陷。
7.(二)实用新型内容
8.为了解决上述技术问题，本实用新型提供如下技术方案：一种煤矿开采定位支柱，包括定位支柱主体，设置在定位支柱主体顶端的定位顶板，以及设置在定位支柱主体底端的固定底板，定位支柱主体的两侧设置有用于对煤矿侧壁进行辅助支撑的侧壁辅助定位结构，定位支柱主体两侧的中间位置处设置有用于将多个支柱连接的连接结构；
9.侧壁辅助定位结构包括设置在定位支柱主体两侧的支撑块，设置在支撑块一端的第一定位支杆，设置在第一定位支杆一端的第二定位支杆，以及设置在第二定位支杆一端的支撑顶块。
10.优选的，侧壁辅助定位结构还包括开设在第一定位支杆两侧的螺纹孔，设置在螺纹孔内部的螺纹销，开设在第一定位支杆内部的内置腔，以及设置在内置腔内部的调节块，且调节块的一端与第二定位支杆固定连接。
11.优选的，支撑块设置有两组，两组所述支撑块在定位支柱主体的两侧呈对称分布。
12.优选的，内置腔的内径大于调节块的外径，内置腔与调节块构成滑动结构。
13.优选的，连接结构包括设置在定位支柱主体两侧中间位置处的连接块，设置在连
接块一侧的连接杆，设置在连接杆两侧的插接块，以及开设在插接块内部的通孔。
14.优选的，连接结构还包括开设在连接块内部的插接槽，开设在连接块顶端的插孔，以及设置在插孔内部的固定销。
15.优选的，插接块的外径小于插接槽的内径，插接块与插接槽构成卡合结构。
16.优选的，插孔的内部设置有内螺纹，固定销的外部设置有外螺纹，插孔与固定销构成螺纹结构。
17.(三)有益效果
18.本实用新型提供的一种煤矿开采定位支柱，其优点在于：通过设置侧壁辅助定位结构，利用定位支柱主体两侧设置的第一定位支杆与第二定位支杆对矿洞内壁设置的防护网或防护板进行辅助支撑定位，通过对防护网或防护板的辅助支撑定位，不仅能够一定程度的保证防护网或防护板与矿洞内壁紧密抵紧，使其更好的对矿洞内壁进行防护，还能够在某一防护网或防护板所在的位置处出现坍塌时，配合防护网或防护板起到辅助支撑的作用，防止坍塌位置的碎石等过多进入巷道内，造成人员伤亡或将支柱砸倒的问题出现；
19.通过设置连接结构，将连接杆一侧的插接块卡入定位支柱主体一侧连接块内的插接槽中，然后利用固定销通过插孔插入，并将固定销紧旋入插接块内开设的通孔中，便可将连接杆的一侧固定于定位支柱主体的一侧，重复上述操作，将连接杆的另一侧固定于第二个定位支柱主体的一侧，即可进行两个定位支柱主体的连接操作，利用连接杆作为两个定位支柱主体之间的连接件进行连接处理，便可将多个定位支柱主体连接在一起进行使用，通过将多个定位支柱主体连接，使其构成一个整体式的定位结构，能够一定程度的提高其抗倒塌能力，提高其稳定效果。
附图说明
20.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

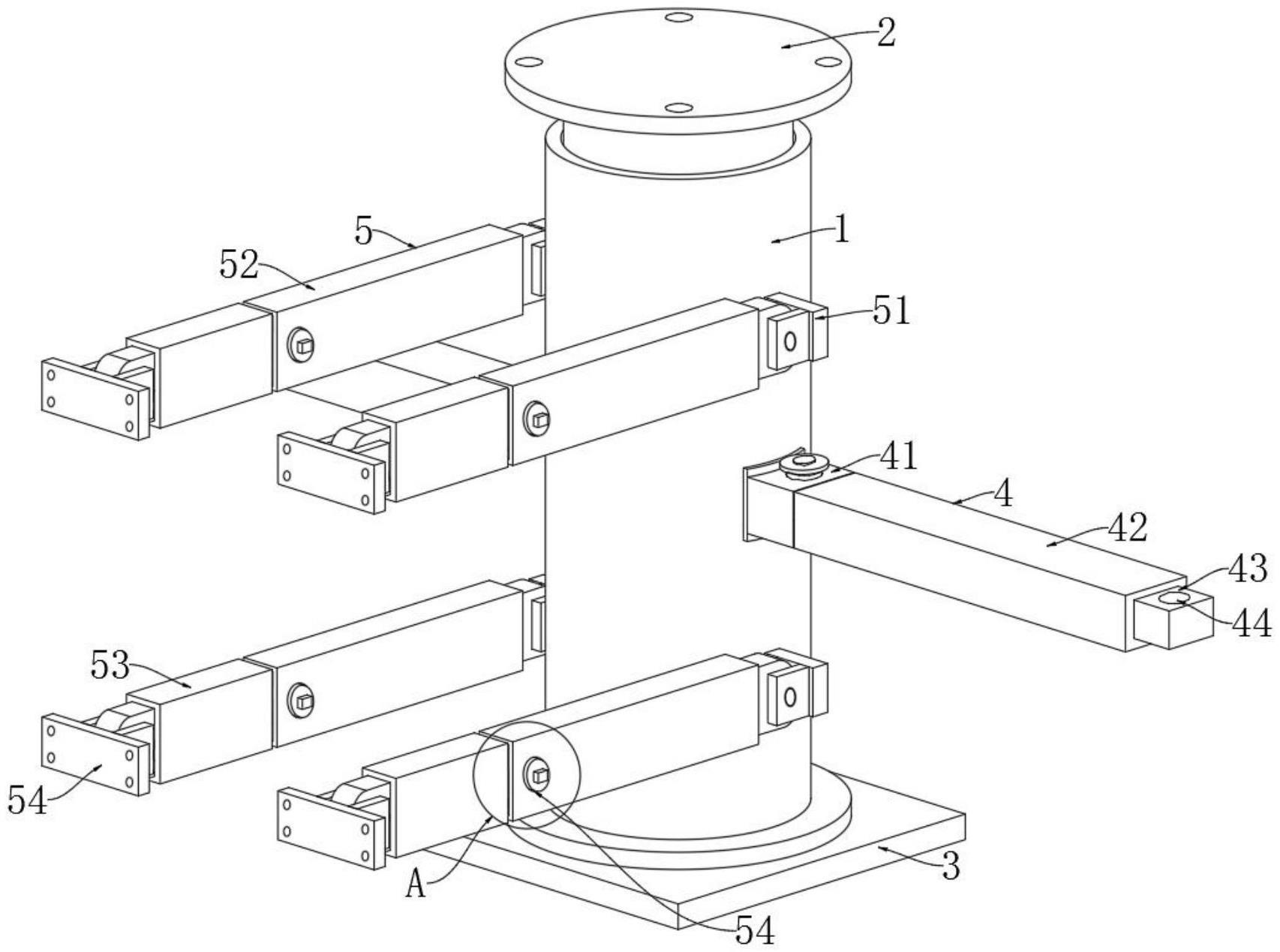

21.图1为本实用新型的整体立体结构示意图一；
22.图2为本实用新型的整体立体结构示意图二；
23.图3为本实用新型的图1中a处放大结构示意图；
24.图4为本实用新型的侧壁辅助定位结构立体结构示意图；
25.图5为本实用新型的图2中b处放大结构示意图。
26.图中的附图标记说明：1、定位支柱主体；2、定位顶板；3、固定底板；4、连接结构；41、连接块；42、连接杆；43、插接块；44、通孔；45、插孔；46、固定销；47、插接槽；5、侧壁辅助定位结构；51、支撑块；52、第一定位支杆；53、第二定位支杆；54、支撑顶块；55、螺纹孔；56、螺纹销；57、内置腔；58、调节块。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.为进一步了解本实用新型的内容，结合附图对本实用新型作详细描述。
29.结合图1，本实用新型的一种煤矿开采定位支柱，包括定位支柱主体1，设置在定位支柱主体1顶端的定位顶板2，以及设置在定位支柱主体1底端的固定底板3，定位支柱主体1的两侧设置有用于对煤矿侧壁进行辅助支撑的侧壁辅助定位结构5，定位支柱主体1两侧的中间位置处设置有用于将多个支柱连接的连接结构4。
30.下面结合实施例对本实用新型作进一步的描述。
31.实施例一
32.请参阅图1-4，一种煤矿开采定位支柱，侧壁辅助定位结构5包括设置在定位支柱主体1两侧的支撑块51，设置在支撑块51一端的第一定位支杆52，设置在第一定位支杆52一端的第二定位支杆53，以及设置在第二定位支杆53一端的支撑顶块54，侧壁辅助定位结构5还包括开设在第一定位支杆52两侧的螺纹孔55，设置在螺纹孔55内部的螺纹销56，开设在第一定位支杆52内部的内置腔57，以及设置在内置腔57内部的调节块58，且调节块58的一端与第二定位支杆53固定连接，支撑块51设置有两组，两组所述支撑块51在定位支柱主体1的两侧呈对称分布，内置腔57的内径大于调节块58的外径，内置腔57与调节块58构成滑动结构；
33.使用时，将用于支撑煤矿的顶梁置于矿内的合适位置，然后利用定位支柱主体1顶部的定位顶板2与顶梁连接，利用定位支柱主体1向上推动顶梁使其与矿顶紧密抵紧，定位支柱主体1能够对顶梁的位置进行定位，使其处于指定位置来对矿洞顶部进行辅助支撑，以防止矿洞轻易出现坍塌的危险，以此便可完成定位支柱主体1的使用；
34.定位支柱主体1不仅可对顶梁进行定位，还可利用定位支柱主体1两侧设置的第一定位支杆52与第二定位支杆53对矿洞内壁设置的防护网或防护板进行辅助支撑定位处理，通过对防护网或防护板的辅助支撑定位，不仅能够一定程度的保证防护网或防护板与矿洞内壁紧密抵紧，使其更好的对矿洞内壁进行防护，还能够在某一防护网或防护板所在的位置处出现坍塌时，配合防护网或防护板起到辅助支撑的作用，防止坍塌位置的碎石等过多进入巷道内，造成人员伤亡或将支柱砸倒的问题出现，在对防护网或防护板进行辅助定位时，先利用第一定位支杆52与支撑块51之间的铰接连接，调节第一定位支杆52和第二定位支杆53至合适的辅助支撑角度，然后根据第二定位支杆53一端铰接的支撑顶块54与矿洞内壁设置的防护网或防护板之间的距离，通过调节第一定位支杆52与第二定位支杆53之间的长度，来使第二定位支杆53一端的支撑顶块54能够与矿洞内壁设置的防护网或防护板接触并固定，通过拉动第二定位支杆53使其一端固定的调节块58从内置腔57内部滑出或滑入一段距离，便可调节第一定位支杆52与第二定位支杆53之间的长度，选择合适的长度后，转动第一定位支杆52两侧螺纹孔55内设置的螺纹销56，使螺纹销56一侧压紧调节块58的外壁，即可完成对第一定位支杆52与第二定位支杆53间距的调节，以使支撑顶块54能够与矿洞内壁所设置的防护网或防护板接触并固定，以此便可完成第一定位支杆52与第二定位支杆53的辅助支撑定位使用操作，利用第一定位支杆52与第二定位支杆53对矿洞内壁设置的防护网或防护板进行辅助支撑定位处理，提高了定位支柱主体1的定位效果，适用性更高。
35.实施例二
36.请参阅图1、图2与图5，一种煤矿开采定位支柱，连接结构4包括设置在定位支柱主体1两侧中间位置处的连接块41，设置在连接块41一侧的连接杆42，设置在连接杆42两侧的插接块43，以及开设在插接块43内部的通孔44，连接结构4还包括开设在连接块41内部的插接槽47，开设在连接块41顶端的插孔45，以及设置在插孔45内部的固定销46，插接块43的外径小于插接槽47的内径，插接块43与插接槽47构成卡合结构，插孔45的内部设置有内螺纹，固定销46的外部设置有外螺纹，插孔45与固定销46构成螺纹结构；
37.定位支柱主体1会在矿洞内设置多个进行定位使用，由于矿洞内的不确定因素很多，若矿洞内壁出现坍塌的问题，坍塌的碎石等挤压定位支柱主体1，有可能会使其倾斜或倒塌，因此，在使用定位支柱主体1时，可利用连接杆42将多个定位支柱主体1连接使用，通过将多个定位支柱主体1连接，使其构成一个整体式的定位结构，能够一定程度的提高其抗倒塌能力，提高其稳定效果，将连接杆42一侧的插接块43卡入定位支柱主体1一侧连接块41内的插接槽47中，然后利用固定销46通过插孔45插入，并将固定销46紧旋入插接块43内开设的通孔44中，便可将连接杆42的一侧固定于定位支柱主体1的一侧，重复上述操作，将连接杆42的另一侧固定于第二个定位支柱主体1的一侧，即可进行两个定位支柱主体1的连接操作，利用连接杆42作为两个定位支柱主体1之间的连接件进行连接处理，便可将多个定位支柱主体1连接在一起进行使用，通过将多个定位支柱主体1连接，使其构成一个整体式的定位结构，能够一定程度的提高其抗倒塌能力，提高其稳定效果。
