1.本实用新型涉及印章技术领域，尤其涉及一种印章。


背景技术：

2.在现实生活中，不同主体、不同场合等所使用的印的图案是不同。然而，现有的印章只有一个印面，从而只能印出一个图案，若需要印出不同的图案，则需要针对不同的图案刻制不同的印章。因此，现有的印章无法满足不同用印需求。


技术实现要素：

3.本实用新型提供一种印章，有利于满足不同用印需求。
4.本实用新型提供的印章包括第一组件和与第一组件可拆卸连接的第二组件；第一组件设有第一印面；第二组件设有第二印面；第一印面和第二印面构成印章的第三印面，第一印面、第二印面和第三印面为完整的印面。本实用新型提供的印章采用模块化集成设计，其由第一组件和第二组件可拆卸连接组成；第一组件设有第一印面；第二组件设有第二印面；第一印面和第二印面又构成整个印章的第三印面，并且第一印面、第二印面和第三印面均为完整的印面，也即第一印面、第二印面和第三印面印出的图案均为有效的印。如此，该印章具备多个印面，有利于满足不同用印需求。
5.在一种可能的实现方式中，第一组件设有穿过第一印面的第一通孔；第二组件穿设于第一通孔中，使得第一印面和第二印面构成第三印面。
6.在一种可能的实现方式中，第二组件包括主体部和限位件；主体部穿设于第一通孔中；限位件卡在第一组件的与第一印面相对的侧面上。
7.在一种可能的实现方式中，第一组件与第二组件通过连接件连接。
8.在一种可能的实现方式中，第一组件设有与第一通孔贯通的第二通孔和第三通孔；第二组件设有第四通孔；连接件依次穿过第二通孔、第四通孔和第三通孔，使得第一组件与第二组件可拆卸连接。
9.在一种可能的实现方式中，第一印面印出的图案包括二维码，二维码用于标识身份信息。
10.在一种可能的实现方式中，第一印面为环形。
11.在一种可能的实现方式中，第二印面为矩形、圆形、椭圆形或三角形。
附图说明
12.图1是本实用新型实施例提供的一种印章的结构示意图。
13.图2是图1所示的第一组件的结构示意图。
14.图3是图1所示的第二组件的结构示意图。
15.图4是图3所示的第二组件的主视图。
16.图5是图1所示的连接件的结构示意图。
17.图6是第一印面的应用场景示意图。
18.图7是第二印面的应用场景示意图。
19.图8是第三印面的应用场景示意图。
20.图1至图8中使用的附图标记包括：10-印章，11-第三印面；20-第一组件，21-第一印面，22-第一通孔，23-与第一印面相对的侧面，24-第二通孔，25-第三通孔；30-第二组件，31-第二印面，32-主体部，33-限位件，34-第四通孔；40-连接件。
具体实施方式
21.为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.本实用新型的说明书和权利要求书及上述附图中的术语“包括”和“具有”以及它们任何变形，意图在于覆盖不排他的包含。在本说明书中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本实用新型的至少一个实施例中。在说明书中的各个位置出现该短语并不一定均是指相同的实施例，也不是与其它实施例互斥的独立的或备选的实施例。本领域技术人员显式地和隐式地理解的是，本说明书所描述的实施例可以与其它实施例相结合。

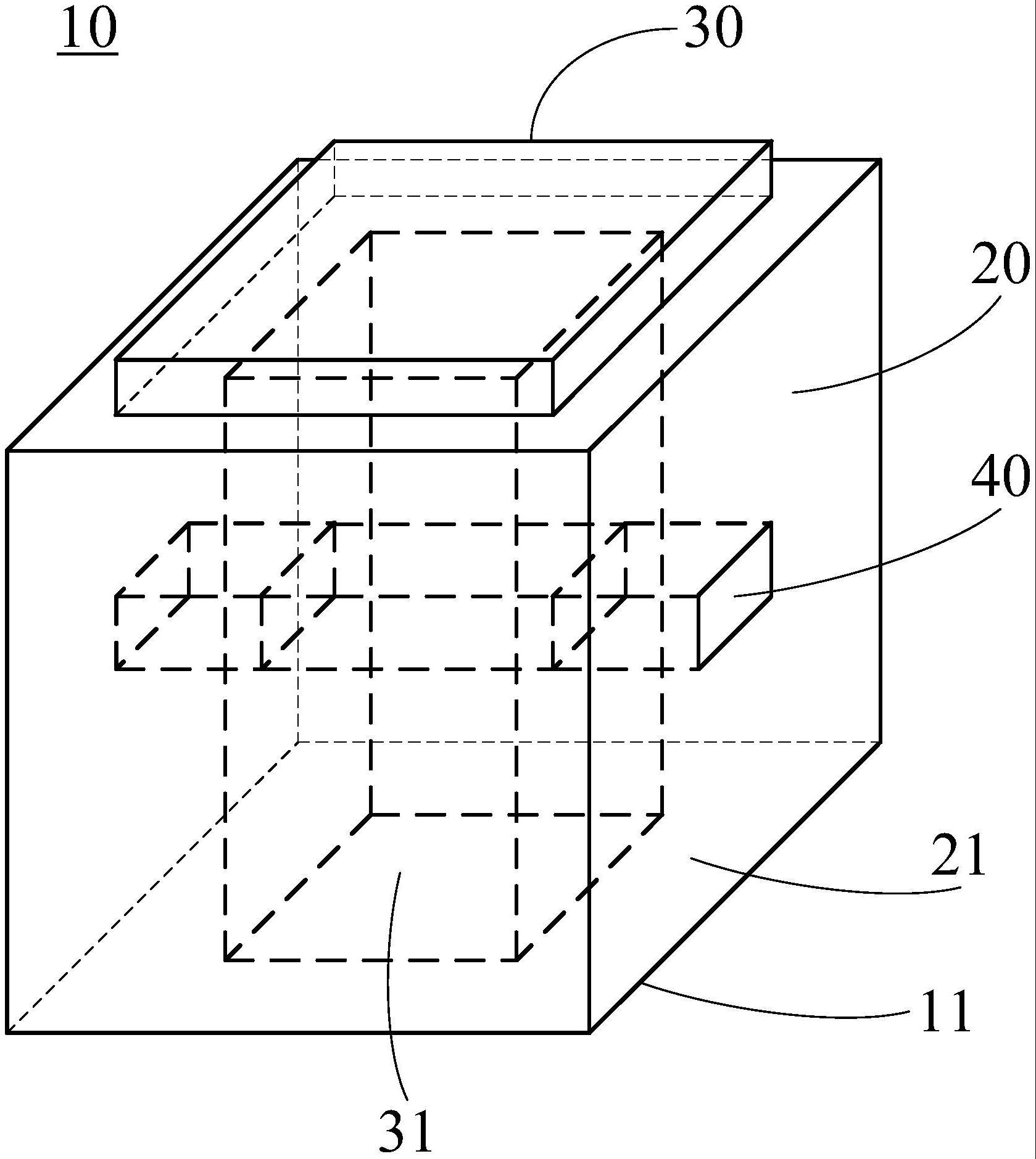

23.请参阅图1，图1是本实用新型实施例提供的一种印章(10)的结构示意图。该印章(10)包括第一组件(20)和与第一组件(20)可拆卸连接的第二组件(30)；第一组件(20)设有第一印面(21)；第二组件(30)设有第二印面(31)；第一印面(21)和第二印面(31)构成印章(10)的第三印面(11)，第一印面(21)、第二印面(31)和第三印面(11)为完整的印面。
24.需要说明的是，上述完整的印面是指该印面所印出的图案为有效的印。例如，当印章(10)作为整体使用时，第三印面(11)所印出的图案为有效的印；当第一组件(20)和第二组件(30)拆卸以后单独使用，第一印面(21)和第二印面(31)所印出的图案均为有效的印。
25.本实用新型提供的印章(10)采用模块化集成设计，其由第一组件(20)和第二组件(30)可拆卸连接组成；第一组件(20)设有第一印面(21)；第二组件(30)设有第二印面(31)；第一印面(21)和第二印面(31)又构成整个印章(10)的第三印面(11)，并且第一印面(21)、第二印面(31)和第三印面(11)均为完整的印面，也即第一印面(21)、第二印面(31)和第三印面(11)印出的图案均为有效的印。如此，该印章(10)具备多个印面，有利于满足不同用印需求。
26.请参阅图2，图2是第一组件(20)的结构示意图。
27.在一种可能的实现方式中，第一组件(20)设有穿过第一印面(21)的第一通孔(22)；第二组件(30)穿设于第一通孔(22)中，使得第一印面(21)和第二印面(31)构成第三印面(11)。
28.其中，图2所示的第一通孔(22)为方形的通孔。需要说明的是，本实用新型对第一通孔(22)的形状不做具体限定，也可以为圆形、三角形或其他多边形。
29.请参阅图3和图4，图3是第二组件(30)的结构示意图，图4是第二组件(30)的主视
图。
30.在一种可能的实现方式中，第二组件(30)包括主体部(32)和限位件(33)；主体部(32)穿设于第一通孔(22)中；限位件(33)卡在第一组件(20)的与第一印面(21)相对的侧面(23)上。
31.具体地，限位件(33)的宽度大于第一通孔(22)的宽度和/或限位件(33)的长度大于第一通孔(22)的长度，从而当第一组件(20)和第二组件(30)连接在一起时，主体部(32)可以插入到第一通孔(22)中，而限位件(33)则卡在第一组件(20)的与第一印面(21)相对的侧面(23)上。图1为限位件(33)的宽度和长度分别大于第一通孔(22)的宽度和长度的示例。
32.此外，在第二组件(30)上设置限位件(33)，还便于第一组件(20)与第二组件(30)之间的拆卸。例如，当用户需要将第一组件(20)与第二组件(30)拆开时，一只手拿住第一组件(20)，另一只手拿住限位件(33)，两只手用相反的力即可将第二组件(30)的主体部(32)从第一通孔(22)中抽出。
33.需要说明的是，第一组件(20)与第二组件(30)之间的可拆卸连接可以采用连接件实现，也可以不采用连接件实现。例如，在不采用连接件实现的情况下，可以将主体部(32)和第一通孔(22)设置成卡扣连接，当主体部(32)插入第一通孔(22)时，第一通孔(22)将主体部(32)卡住，从而实现第一组件(20)与第二组件(30)的可拆卸连接。应理解，第一组件(20)与第二组件(30)不采用连接件实现可拆卸连接的实现方式还可以是其他，本实用新型对此不做具体限定。
34.请继续参阅图1，在一种可能的实现方式中，第一组件(20)与第二组件(30)通过连接件(40)连接。
35.请参阅图5，图5是连接件(40)的结构示意图。第一组件(20)与第二组件(30)通过连接件(40)实现可拆卸连接，连接件(40)为榫固定条。其中，图5所示的连接件(40)为长方体。需要说明的是，连接件(40)还可以是其他柱体，例如圆柱、三菱柱、多棱柱等，本实用新型对此不做具体限定。
36.在一种可能的实现方式中，第一组件(20)设有与第一通孔(22)贯通的第二通孔(24)和第三通孔(25)；第二组件(30)设有第四通孔(34)；连接件(40)依次穿过第二通孔(24)、第四通孔(34)和第三通孔(25)，使得第一组件(20)与第二组件(30)可拆卸连接。
37.其中，连接件(40)依次穿过第二通孔(24)、第四通孔(34)和第三通孔(25)，组成榫卯结构；连接件(40)为榫，第二通孔(24)、第四通孔(34)和第三通孔(25)为卯。也即采用榫卯结构将第一组件(20)与第二组件(30)可拆卸连接。
38.此外，本实用新型图示的第二通孔(24)、第三通孔(25)和第四通孔(34)的形状均为矩形。需要说明的是，第二通孔(24)、第三通孔(25)和第四通孔(34)的形状还可以是圆形、三角形或其他多边形。本实用新型对此不做具体限定，凡是能与连接件(40)配合柱体形状配合的形状，或者能够使得连接件(40)插入其中的形状，均在本实用新型的保护范围内。
39.进一步需要是说明的是，本实用新型图示的采用连接件(40)实现第一组件(20)与第二组件(30)可拆卸连接仅是一种示例。凡是能够使得第二组件(30)插入第一组件(20)的第一通孔(21)之后，将二者可拆卸连接的采用连接件的连接方式，均在本实用新型的保护范围内。
40.在一种可能的实现方式中，第一印面(21)印出的图案包括二维码，二维码用于标
识身份信息。
41.其中，第一印面(21)上的印文可以印出二维码，该二维码可以为电子证照身份证查验符合码。如此，将中国传统的印章文化和数字技术组合到一起，实现签名和防伪于一体。
42.在一种可能的实现方式中，第一印面(21)为环形。例如，第一印面(21)为圆环形或方环形。需要说明的是，第一印面(21)环形的具体形状可以根据实际需求的确定。
43.请参阅图6，图6是第一印面(21)的应用场景示意图。图6为将第一组件(20)与第二组件(30)拆开以后，单独使用第一组件(20)。用户在签名以后，采用第一组件(20)在签名处加印，第一印面(21)印出二维码图案，该二维码可以标识该用户的身份。其中，该第一印面(21)为方环形。
44.在一种可能的实现方式中，第二印面(31)为矩形、圆形、椭圆形或三角形。需要说明的是，第二印面(31)的具体形状可以根据实际需求的确定。
45.请参阅图7，图7是第二印面(31)的应用场景示意图。图7为将第一组件(20)与第二组件(30)拆开以后，单独使用第二组件(30)。第二组件(30)的第二印面(31)为用户的个人签名章，用户采用第二组件(30)在需要签名的地方加印自己的签名章。其中，该第二组件(30)的第二印面(31)为方形。
46.此外，在第一组件(20)和第二组件(30)未拆开的情况下，用户直接使用印章(10)整体。
47.请参阅图8，图8是第三印面(11)的应用场景示意图。图8为在第一组件(20)与第二组件(30)未拆开的情况下，使用印章(10)整体，第一组件(20)的第一印面(21)上的印文可以印出二维码，该二维码可以标识用户的身份；第二组件(30)的第二印面(31)为该用户的个人签名章。用户采用印章(10)在需要签名及加印的地方加印，第一印面(21)和第二印面(31)组成的第三印面(11)印出上用户的签名章和标识该用户身份的二维码。
48.上述实施例公开的印章(10)由第一组件(20)与第二组件(30)两个组件构成。可以理解的是，印章(10)还可以是由三个、四个或更多个组件构成。或者，还可以将第一组件(20)和/或第二组件(30)继续划分成多个组件。只要每个组件的印面为完整的印面，以及所有的组件可拆卸连接以后组合得到的整个印章的印面也为完整的印面，则这样的技术方案均在本实用新型公开的技术方案内。
49.以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例所记载的技术方案的范围。
